Экономная и высокопроизводительная сеть
Сетевой коммутатор PLANET FNSW-1601 — идеальное решение, соответствующее мировой тенденции энергосбережения. FNSW-1601 — это 16-портовый коммутатор Fast Ethernet 10/100BASE-TX, обновленный по сравнению с более ранней версией, который обеспечивает преимущества энергосбережения и высокой производительности.

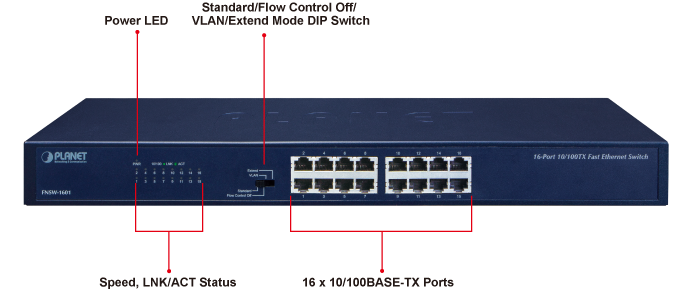

DIP-переключатель для выбора режима работы
Новая версия FNSW-1601 работает в режимах “Standard”, “Flow Control Off”, “VLAN” и “Extend”.
DIP Switch Mode
|
Function
|

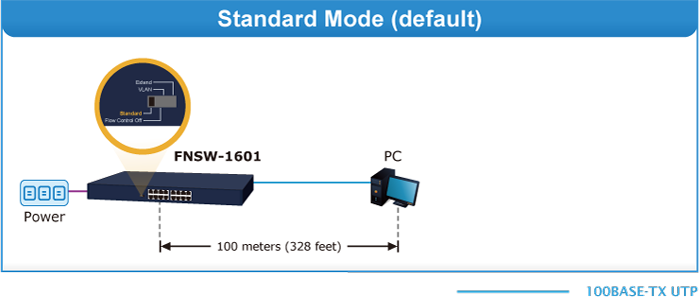

Standard (default)
|
В этом режиме коммутатор Fast Ethernet работает как обычный коммутатор, а все порты работают с автосогласованием на скорости 10/100 Мбит/с.
|
Flow Control Off
|
В этом режиме отключается функция управления потоком коммутатора Fast Ethernet.
|

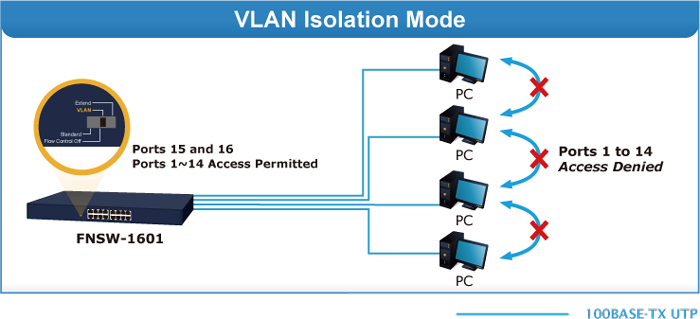

VLAN
|
В этом режиме FNSW-1601 работает как изолирующий коммутатор VLAN
1. Порты с 1 по 14 изолированы
2. Порты с 1 по 14 могут обмениваться данными только с портами 15 и 16 (порт восходящей связи).
|

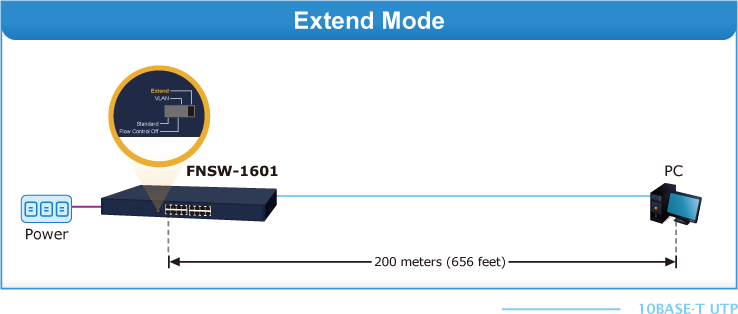

Extend
|
В этом режиме FNSW-1601 работает как коммутатор расширения расстояния, а порты 1–8 могут передавать данные только на расстояние 200 м со скоростью 10 Мбит/с.
|
FNSW-1601 работает как обычный коммутатор Fast Ethernet в «Standard» режиме работы. Режим работы «VLAN» включает функцию VLAN на основе порта, которая может помочь предотвратить влияние многоадресной или широковещательной штормы подключенных клиентов друг на друга.
В режиме работы «Extend» FNSW-1601 работает для каждого порта в дуплексном режиме со скоростью 10 Мбит/с, но может передавать данные на расстояние до 200 метров, преодолевая ограничение в 100 метров для кабеля Ethernet UTP. Благодаря этой совершенно новой функции FNSW-1601 обеспечивает дополнительное решение для увеличения расстояния, тем самым экономя затраты на прокладку кабеля Ethernet. Его функция изоляции VLAN изолирует каждый порт, чтобы предотвратить широковещательный шторм и защитить подмену DHCP в режиме работы «Extend».
Экономия энергии
FNSW-1601 поддерживает передовую технологию Green Networking:
- Интеллектуальное масштабирование мощности в зависимости от длины кабеля

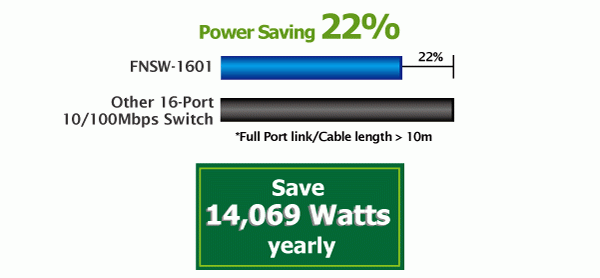

Интеллектуальное измерение мощности — это интеллектуальный алгоритм, который активно определяет соответствующий уровень мощности в зависимости от длины кабеля. FNSW-1601 автоматически определит длину кабеля Ethernet и соответствующим образом отрегулирует энергопотребление. Подключенное устройство позволяет существенно снизить общее энергопотребление, что вносит существенный вклад в энергосбережение. В FNSW-1601 используется новый двигатель, который обеспечивает экономию энергии до 22%, но при этом эффективно сохраняет высокую производительность.
Высокая производительность
Высокая производительность (скорость фильтрации/пересылки: 14 880 пакетов в секунду при 10 Мбит/с, 148 800 пакетов в секунду и 100 Мбит/с) помогает FNSW-1601 увеличить пропускную способность, устранить ненужный трафик и уменьшить перегрузку на пути к критически важному серверу. FNSW-1601 — идеальный выбор для экономичного устранения узких мест в клиент-серверных и одноранговых средах.
Легкость подключения
FNSW-1601 предоставляет пользователям высокоскоростное сетевое соединение. Благодаря возможности автоматического согласования все порты RJ45/STP FNSW-1601 могут быть автоматически настроены на скорость 10/20 Мбит/с или 100/200 Мбит/с. Более того, автоматическое обнаружение MDI/MDIX обеспечивает простое подключение по принципу «включай и работай», независимо от типа кабеля: прямого или перекрестного.

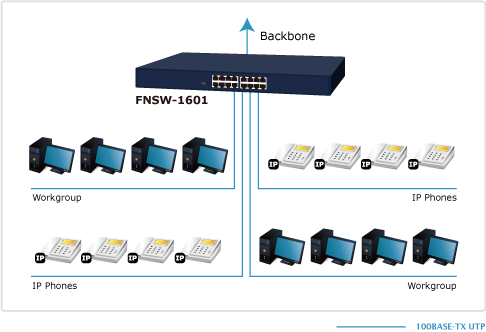

Магистральный коммутатор
Благодаря коммутационной матрице со скоростью до 3,2 Гбит/с FNSW-1601 может обеспечить высокоскоростное подключение к магистральной сети Fast Ethernet или стать опорной точкой вашей рабочей группы.
Коммутатор для подразделения компании
Подключившись напрямую к магистральному коммутатору с помощью любого прямого или перекрестного кабеля, FNSW-1601 обеспечивает подключение к объединительной панели и при этом сегментирует сетевой трафик отдела на вашу магистраль.
Physical Port
- 16 10/100BASE-TX Fast Ethernet ports
- Supports auto MDI/MDI-X function
Layer 2 Features
- Complies with IEEE 802.3, 10BASE-T, IEEE 802.3u 100BASE-TX Ethernet standards
- Features Store-and-Forward mode with wire-speed filtering and forwarding rates
- Integrated address look-up engine, supporting 8K absolute MAC addresses
- Power saving ability for Green networking
- IEEE 802.1Q VLAN packet transparency support
- IEEE 802.3x flow control for full-duplex operation and back pressure for half-duplex operation
- Hardware-based 10/100BASE-TX, half/full duplex, flow control and auto-negotiation
- Automatic address learning and address aging
- Supports CSMA/CD protocol
Hardware Features
- 100~240V AC, 0.2A, 50~60Hz universal power input
- DIP switch for standard/flow control off/VLAN/Extend mode selection
- FCC, CE class A compliant
