Многопортовое и гибкое двухскоростное оптоволоконное решение для связи на больших расстояниях
Новейшие управляемые оптоволоконные коммутаторы PLANET уровня 2+, GS-5220-16S8C обеспечивает высокую производительность и поддерживают аппаратную статическую маршрутизацию уровня 3 IPv4 и IPv6, а также 24 двухскоростных слота SFP 100/1000Base-X. Благодаря этим идеальным функциям они могут пересекать разные VLAN и разные IP-адреса с целью создания высокозащищенного, гибкого управления и сетевого приложения с большим радиусом действия. В качестве коммутатора оптоволоконной магистрали они могут гибко работать с подходящими трансиверами SFP, обеспечивая соединение на расстояние до 120 км по оптоволоконному кабелю. Они хорошо подходят для малых и средних предприятий, кампусов и предприятий для их магистральных сетевых приложений и рабочих групп, обеспечивая доступность, высокую производительность, большие расстояния и стабильное качество передачи.

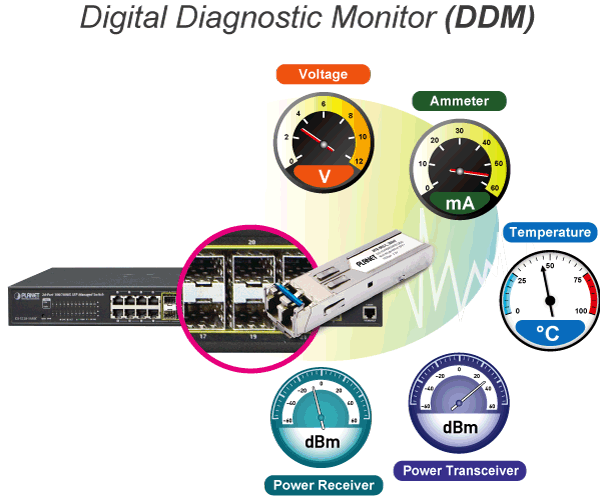

Интеллектуальный механизм диагностики SFP
GS-5220-16S8C поддерживает функцию SFP-DDM (Digital Diagnostic Monitor), которая позволяет сетевому администратору легко отслеживать параметры SFP в режиме реального времени, такие как выходная оптическая мощность, входная оптическая мощность, температура, ток смещения лазера и напряжение питания приемопередатчика.

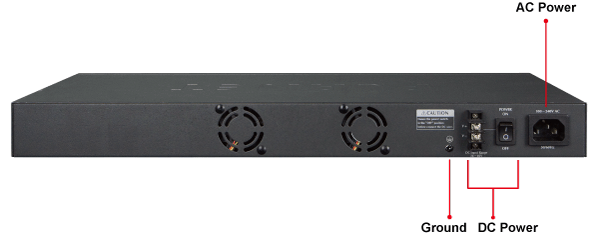

Резервированное питание AC/DC для надежной работыe
Модель GS-5220-16S8C оснащена одним блоком питания переменного тока на 100–240 В и одним блоком питания постоянного тока на 36–60 В, что обеспечивает повышенную надежность и масштабируемость резервного источника питания. Система непрерывного электропитания специально разработана для удовлетворения потребностей высокотехнологичных объектов, требующих высокой надежности электропитания. Благодаря источнику питания 36–60 В постоянного тока GS-5220-16S8CR может работать как устройство телекоммуникационного уровня, которое можно разместить в электронной комнате.

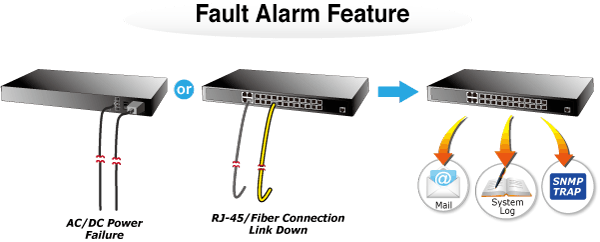

Эффективная сигнализация для лучшей защиты
GS-5220-16S8C оснащен функцией сигнализации о сбое, которая может предупредить пользователей, если что-то не так с сервером последовательных устройств. Благодаря этой полезной функции пользователям не придется тратить время на поиск проблемы. Это поможет сэкономить время и человеческие ресурсы

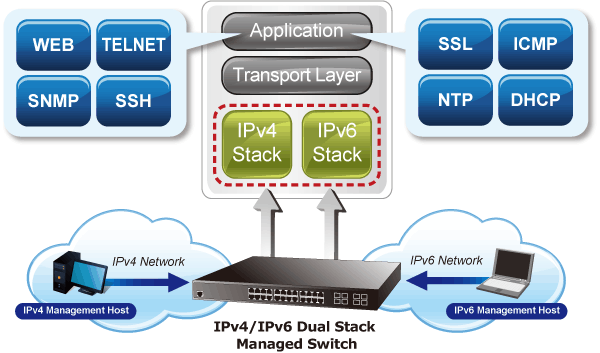

Решение для сетей IPv6
Столкнувшись с растущим количеством IP-камер и беспроводных точек доступа, установленных и развернутых во всех видах приложений, все больше и больше сетевых объектов начинают поддерживать протокол IPv6 для сетей следующего поколения. Поддерживая IPv4 и IPv6, а также многочисленные функции управления с простыми и удобными интерфейсами управления, GS-5220-16S8C являются лучшим выбором для поставщиков IP-наблюдения и беспроводных услуг для подключения к сети IPv6.

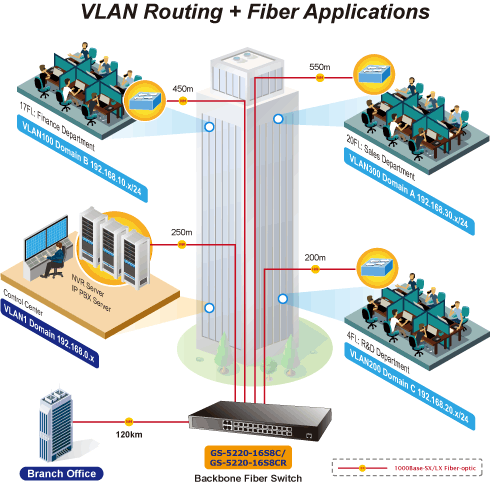

Маршрутизация VLAN для протоколов IPv4 и IPv6 для безопасного и гибкого управления
Коммутаторы GS-5220-16S8C не только обеспечивают сверхвысокую производительность передачи и превосходные технологии уровней 2 и 4, но также функцию маршрутизации VLAN IPv4/IPv6 уровня 3, которая позволяет пересекать разные VLAN и разные IP-адреса. адреса с целью обеспечения высокозащищенного, гибкого управления и упрощения сетевых приложений.

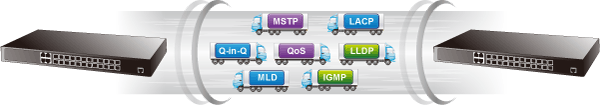

Надежные функции уровня 2
GS-5220-16S8C можно запрограммировать для расширенных функций управления коммутатором, таких как динамическое агрегирование каналов портов, Q-in-Q VLAN, частная VLAN, протокол множественного связующего дерева (MSTP), уровень 2–4. QoS, контроль пропускной способности и отслеживание IGMP/MLD. Благодаря агрегации поддерживающих портов GS-5220-16S8C позволяют работать в высокоскоростной магистральной линии, объединяющей несколько оптоволоконных портов, а также поддерживают аварийное переключение.
Расширенная безопасность
GS-5220-16S8C поддерживает список управления доступом (ACL) уровней от 2 до 4 для обеспечения безопасности на периферии. Его можно использовать для ограничения доступа к сети путем отклонения пакетов на основе IP-адреса источника и назначения, портов TCP/UDP или определенных типичных сетевых приложений. Его механизм защиты также включает аутентификацию пользователей и устройств на основе портов 802.1x и MAC-адресов. Благодаря функции частной VLAN связь между граничными портами можно предотвратить, чтобы обеспечить конфиденциальность пользователя. Кроме того, GS-5220-16S8C обеспечивают функции отслеживания DHCP, защиты источника IP и динамической проверки ARP, чтобы предотвратить отслеживание IP-адресов от атак и отбросить пакеты ARP с недействительным MAC-адресом. Сетевые администраторы теперь могут создавать высокозащищенные корпоративные сети, тратя значительно меньше времени и усилий, чем раньше.
Эффективное безопасное управление
Управляемые коммутаторы GS-5220-16S8C оснащены консольным, веб-интерфейсом и интерфейсом управления SNMP. Благодаря встроенному веб-интерфейсу управления модели GS-5220-16S8C предлагают простые в использовании, независимые от платформы средства управления и настройки. GS-5220-16S8C поддерживают стандартный протокол простого сетевого управления (SNMP) и могут управляться с помощью любого программного обеспечения управления, поддерживающего протокол SNMP. Для текстового управления доступ к GS-5220-16S8C можно получить через Telnet. Консольный порт с интерфейсом командной строки в стиле Cisco позволяет пользователям упростить его работу. Более того, GS-5220-16S8C обеспечивают безопасное удаленное управление, поддерживая соединения SSH, SSL и SNMPv3, которые шифруют содержимое пакета в каждом сеансе.

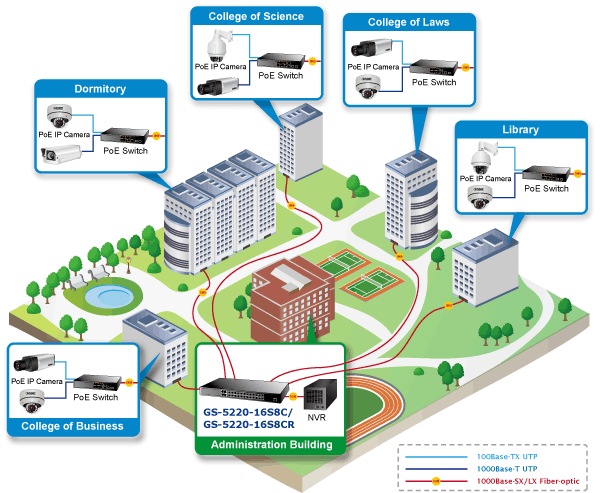

Маршрутизирующий коммутатор для систем видеонаблюдения с PoE
Благодаря 24 оптоволоконным интерфейсам SFP с 8 общими гигабитными портами и возможностью статической IP-маршрутизации уровня 3, GS-5220-16S8C представляет собой экономичное и высокопроизводительное решение для предприятий, поставщиков сетевых услуг, кампусов и телекоммуникаций.
Статическая маршрутизация VLAN 2+
Благодаря встроенным надежным протоколам маршрутизации трафика уровня 3 IPv4/IPv6 GS-5220-16S8C и GS-5220-16S8CR обеспечивают надежную маршрутизацию между VLAN и сегментами сети. Протоколы маршрутизации могут применяться через интерфейс VLAN с количеством записей маршрутизации до 128. GS-5220-16S8C и GS-5220-16S8CR, безусловно, являются экономичным и идеальным решением для предприятий.
Physical Port
Layer 2 Features
Layer 3 IP Routing Features
Quality of Service
Multicast
Security
Management
Redundant Power System (GS-5220-16S8CR)
Hardware Specifications | |
---|---|

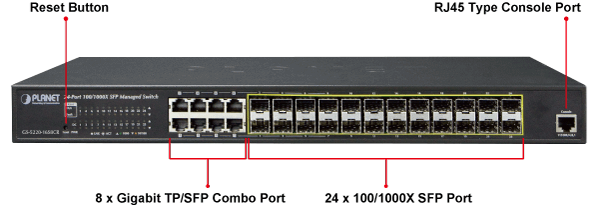

Copper Ports | 8 10/100/1000Base-T RJ-45 Auto-MDI/MDI-X ports, shared with Port-1~Port-8 |
SFP/mini-GBIC Slots | 24 100/1000Base-X dual-speed SFP interfaces |
Console | 1 x RS-232-to-RJ45 serial port (115200, 8, N, 1) |
Switch Architecture | Store-and-Forward |
Switch Fabric | 48Gbps / non-blocking |
Throughput | 35.7Mpps@64Bytes |
Address Table | 16K entries, automatic source address learning and ageing |
Shared Data Buffer | 16M bits |
Flow Control | IEEE 802.3x pause frame for full-duplex Back pressure for half-duplex |
Jumbo Frame | 10K bytes |
Reset Button | > 5 sec: Factory default |
Dimensions (W x D x H) | 440 x 200 x 44.5 mm, 1U height |
Weight | 2745g |
LED | System: PWR (Green) DC (Green) (GS-5220-16S8CR Only) Fault (Red) FAN (Red) 10/100/1000T RJ45 Interfaces (Port 1 to Port 8): 1000Mbps LNK/ACT (Green) 10/100Mbps LNK/ACT (Orange) 100/1000Mbps SFP Interfaces (Port 1 to Port 24): 1000Mbps LNK/ACT (Green) 100Mbps LNK/ACT (Orange) |
Power Requirements | GS-5220-16S8C: 100~240V AC, 50/60Hz GS-5220-16S8CR: 100~240V AC, 50/60Hz 48V DC @ 0.6A, Range: 36 ~ 60V |
Power Consumption | 45 watts / 153 BTU (max.) |
ESD Protection | 6KV DC |
Layer 2 Functions | |
Port Configuration | Port disable / enable Auto-negotiation 10/100/1000Mbps full and half duplex mode selection Flow control disable / enable |
Port Status | Display each port’s speed duplex mode, link status, flow control status, auto-negotiation status, trunk status |
Port Mirroring | TX / RX / Both Many-to-1 monitor |
VLAN | 802.1Q tagged based VLAN Q-in-Q tunneling Private VLAN Edge (PVE) MAC-based VLAN Protocol-based VLAN Voice VLAN IP Subnet-based VLAN MVR (Multicast VLAN Registration) Up to 255 VLAN groups, out of 4094 VLAN IDs |
Link Aggregation | IEEE 802.3ad LACP / Static Trunk 12 groups of 8-port trunk supported |
Spanning Tree Protocol | STP, IEEE 802.1D Spanning Tree Protocol RSTP, IEEE 802.1w Rapid Spanning Tree Protocol MSTP, IEEE 802.1s Multiple Spanning Tree Protocol |
QoS | Traffic classification based, Strict priority and WRR 8-Level priority for switching - Port Number - 802.1p priority - 802.1Q VLAN tag - DSCP/TOS field in IP packet |
IGMP Snooping | IGMP (v1/v2/v3) Snooping, up to 255 multicast groups IGMP Querier mode support |
MLD Snooping | MLD (v1/v2) Snooping, up to 255 multicast groups MLD Querier mode support |
Access Control List | IP-based ACL / MAC-based ACL Up to 256 entries |
Bandwidth Control | Per port bandwidth control Ingress: 100Kbps~1000Mbps Egress: 100Kbps~1000Mbps |
Layer 3 Functions | |
IP Interfaces | Max. 128 VLAN interfaces |
Routing Table | Max. 32 routing entries |
Routing Protocols | IPv4 hardware Static Routing IPv6 hardware Static Routing |
Management | |
Basic Management Interfaces | Console / Telnet / Web browser / SNMP v1, v2c |
Secure Management Interfaces | SSH, SSL, SNMP v3 |
SNMP MIBs | RFC 1213 MIB-II RFC 1493 Bridge MIB RFC 1643 Ethernet MIB RFC 2863 Interface MIB RFC 2665 Ether-Like MIB RFC 2819 RMON MIB (Group 1, 2, 3 and 9) RFC 2737 Entity MIB RFC 2618 RADIUS Client MIB RFC 2863 IF-MIB RFC 2933 IGMP-STD-MIB RFC 3411 SNMP-Frameworks-MIB RFC 4292 IP Forward MIB RFC 4293 IP MIB RFC 4836 MAU-MIB IEEE 802.1X PAE LLDP |
Standards Conformance | |
Regulation Compliance | FCC Part 15 Class A, CE |
Standards Compliance | IEEE 802.3 10Base-T IEEE 802.3u 100Base-TX/100Base-FX IEEE 802.3z Gigabit SX/LX IEEE 802.3ab Gigabit 1000Base-T IEEE 802.3x Flow Control and Back pressure IEEE 802.3ad port trunk with LACP IEEE 802.1D Spanning Tree protocol IEEE 802.1w Rapid Spanning Tree protocol IEEE 802.1s Multiple Spanning Tree protocol IEEE 802.1p Class of service IEEE 802.1Q VLAN tagging IEEE 802.1X port authentication network control IEEE 802.1ab LLDP RFC 768 UDP RFC 793 TFTP RFC 791 IP RFC 792 ICMP RFC 2068 HTTP RFC 1112 IGMP version 1 RFC 2236 IGMP version 2 RFC 3376 IGMP version 3 RFC 2710 MLD version 1 FRC 3810 MLD version 2 |
Environment | |
Operating | Temperature: 0 ~ 50 degrees C Relative Humidity: 5 ~ 95% (non-condensing) |
Storage | Temperature: -10 ~ 70 degrees C Relative Humidity: 5 ~ 95% (non-condensing) |
Дата | Версия | Описание | Скачать |
---|---|---|---|
08.08.2014 | 1.0 | GS-5220-16S8C / GS-5220-16S8CR |
![]() |
Дата | Версия | Описание | Скачать |
---|---|---|---|
10.01.2017 | 1.3 | Initial release. |
![]() |
07.08.2015 | 1.2 | Add GS-5220-8P2T2S. |
![]() |
23.01.2015 | 1.1 | Release for GS-5220 series. |
![]() |
11.07.2014 | 1.0 | Initial release |
![]() |
Дата | Версия | Описание | Скачать |
---|---|---|---|
18.03.2022 | 1.7 | [Command Guide] Updated. |
![]() |
18.01.2018 | 1.3 | User's Manual release for GS-5220 series. |
![]() |
18.01.2018 | 1.6 | Command Guide release for SGS-5220 and GS-5220 series. |
![]() |
Дата | Версия | Описание | Скачать |
---|---|---|---|
18.02.2019 | 1.1 | EC Declaration |
![]() |
Дата | Версия | Описание | Скачать |
---|---|---|---|
15.08.2014 | 1.0 | Smart Discovery. |
![]() |
Информация для заказа | |
---|---|
GS-5220-16S8C | L2+ 24-port 100/1000X SFP + 8-port Shared TP Managed Switch |
GS-5220-16S8CR | L2+ 24-port 100/1000X SFP + 8-port Shared TP Managed Switch + Redundant AC/DC Power |
