Неуправляемый коммутатор (2 x 10/100/1000T c 802.3bt PoE, 4 x 10/100/1000T c 802.3at PoE, 2 x 10/100/1000T, 2 x 1000X SFP, бюджет 180 Вт)

» GSD-1022UP

Неуправляемый коммутатор (2 x 10/100/1000T c 802.3bt PoE, 4 x 10/100/1000T c 802.3at PoE, 2 x 10/100/1000T, 2 x 1000X SFP, бюджет 180 Вт)

» GSD-1022UP

Гибкое, расширяемое и централизованное распределение питания

PLANET GSD-1022UP — это неуправляемый коммутатор Gigabit PoE, оснащенный двумя портами 802.3bt PoE++, четырьмя портами 802.3at PoE+, двумя дополнительными портами Gigabit TP и двумя интерфейсами Gigabit SFP для связи с вышестоящей сетью. Обладая бюджетом PoE в 180 Вт и производительной коммутационной матрицей, GSD-1022UP может удовлетворить потребности при создании небольшой, но высокопроизводительной сети точек беспроводного доступа.

Идеальное решение безопасного видеонаблюдения для небольшой сети

Запрос на IP-видеонаблюдение возрастает и GSD-1022UP может быть использован к качестве коммутатора и одновременно источника питания PoE, не требуя дополнительных кабелей или электрических розеток, что делает развертывание камер быстрым и удобным. GSD-1022UP оснащен восемью портами 10/100/1000BASE-T с двумя 802.3bt PoE++, четырьмя 802.3at PoE+, а также двумя портами 1000BASE-X SFP для обеспечения высокоскоростной передачи данных и видео, что является надежной гарантией соединения между системой наблюдения и внешней сетью, которая в полной мере использует все порты PoE.

Мощный источник питания Plug and Play

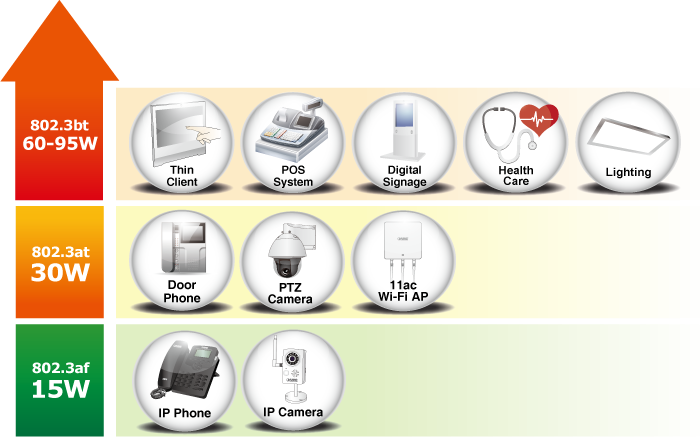

В соответствии с технологией IEEE 802.3bt PoE++, GSD-1022UP обеспечивает выходную мощность PoE до 95 Вт, что в три раза больше, чем у более ранней технологии 802.3at PoE+. GSD-1022UP также может быть обратно совместим со стандартами PoE 802.3af/at, что позволяет пользователям гибко развертывать стандартные и мощные устройства одновременно без необходимости настройки программного обеспечения. С передачей данных и питанием через Ethernet от одного устройства GSD-1022UP может сократить количество кабелей и устранить необходимость в специальных электрических розетках на стене, потолке или в любом труднодоступном месте.

802.3bt PoE++ и переключатель режимов подачи питания

Для удовлетворения потребностей устройств с различным питанием, потребляющих стабильную мощность PoE, GSD-1022UP оснащен одним DIP-переключателем для режимов работы с несколькими PoE, включая режим 95 Вт 802.3bt type-4 PoE++, UPOE и legacy-режим для устранения подключения нестандартных устройств, котоыре требуют 4-парного питания.

802.3bt PoE++ Power Output Mode
UPOE Power Output Mode
Legacy Power Output Mode

PoE Mode	Function
BT	Режим полностью поддурживает стандарты IEEE 802.3af/at/bt standards.
UPOE	Режим полностью поддерживает стандарт Cisco UPoE или стандарт PoH.
Legacy	Определение нужного токового режима для тех устройств, которые не полностью поддерживают стандарт IEEE 802.3af/at/bt. Это защищает подключаемое оборудование от повреждений при выборе правильного режима.

Гибкое решение расширения

GSD-1022UP предоставляет 2 дополнительных медных порта 10/100/1000BASE-T для сетевых устройств наблюдения, таких как сетевой видеорегистратор, сервер потокового видео или NAS, что облегчит управления системой наблюдения. Гигабитные слоты SFP работают с модулями 1000BASE-SX/LX SFP (Small Form-factor Pluggable) для подключения к магистральному коммутатору и центру мониторинга на большом расстоянии. Расстояние может составлть с 550 м до 2 км для многомодового волокна и даже до 10/20/30/40/50/60/70/120 км для одномодового волокна или волокно WDM. Они хорошо подходят для приложений в корпоративных центрах обработки и распределения данных.

Экологичность, надежная защита

GSD-1022UP поставляется в компактном металлическом корпусе настольного форм-фактора, что делает размещение устройства удобным. Более того, GSD-1022UP способен надежно и стабильно работать в любой среде, без ущерба к его производительности. Развертывание PoE-устройств с постоянной подачей питания может быть выполнено легко и быстро.

GSD-1022UP имеет защиту от электростатического разряда 6 кВ для повышения стабильности работы устройства и защиты сетей пользователей, гарантируя бесперебойную работу.

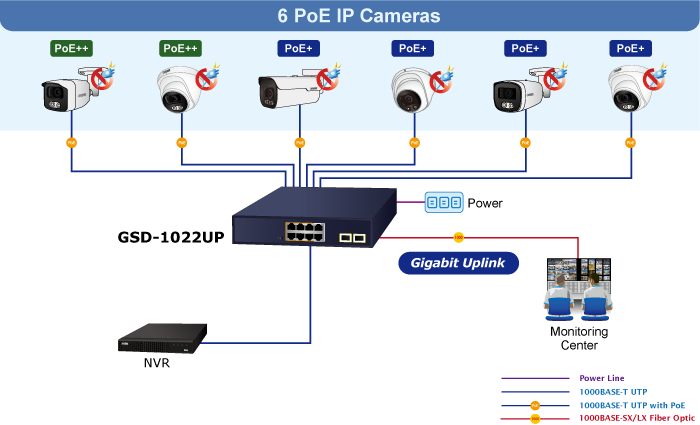

Качественное решение для PoE-видеонаблюдения

GSD-1022UP оснащен двумя портами 802.3bt PoE++, четырьмя портами 802.3at PoE+, двумя дополнительными портами Gigabit TP, а также двумя интерфейсами Gigabit SFP для подключения к вышестоящей сети. Коммутатор может предназначен для создания сетей видеонаблюдения домашнего и SOHO-уровня при небольших затратах. GSD-1022UP оcнащается высокопроизводительной коммутационной матрицей и имеет бюджетом мощности PoE в 180 Вт. Записанные видеофайлы со всех IP-камер PoE, питаемых от GSD-1022UP, сохраняются в системе NVR.

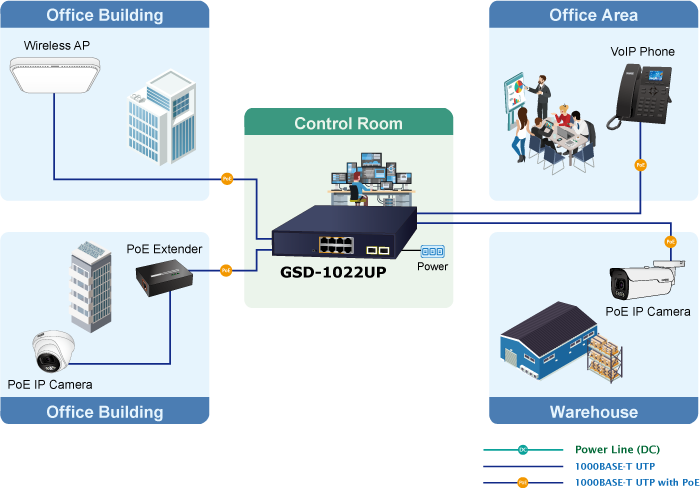

PoE-коммутатор офиса/рабочей группы

При дальнейшего увеличения площади офиса необходимые дополнительные телефоны могут быть установлены с меньшими затратами через систему IP-телефонии PoE, что лучше, чем традиционная система телефонной связи на базе мини-АТС. Коммутатор GSD-1022UP PoE++ помогает предприятиям создавать интегрированные сети передачи данных, голоса и питания. IP-телефоны, совместимые с IEEE 802.3af/at, могут быть установлены без дополнительного кабеля питания, поскольку питание может подаваться по стандартному кабелю Ethernet от подключенного GSD-1022UP. Благодаря GSD-1022UP развертывание IP-телефонии становится более надежным и экономичным, что помогает предприятиям значительно сократить расходы при переходе от традиционной системы телефонии к коммуникационной инфраструктуре IP-телефонии.

Physical Port

2-port 10/100/1000BASE-T Gigabit RJ45 copper with IEEE 802.3bt PoE++ injector function
4-port 10/100/1000BASE-T Gigabit RJ45 copper with IEEE 802.3at PoE+ injector function
Two 10/100/1000BASE-T Gigabit RJ45 copper interfaces
Two 1000BASE-X SFP interfaces

Power over Ethernet

Complies with IEEE 802.3af/at/bt Power over Ethernet end-span PSE
2 ports for IEEE 802.3bt PDs and 4 ports for IEEE 802.3af/at PDs
Supports PoE power up to 95 watts for PoE ports 1 to 2, 32 watts for PoE ports 3 to 6
Each port supports 56V DC power to PoE PD
180-watt PoE budget
Auto detects powered device (PD)
Circuit protection prevents power interference between ports
Supports PoE in BT, Legacy and UPoE mode

Switching

Hardware-based 10/100/1000Mbps auto-negotiation and auto MDI/MDI-X
Flow control for full duplex operation and back pressure for half duplex operation
Integrates address look-up engine, supporting 4K absolute MAC addresses
Automatic address learning and address aging
9K jumbo frame supports all speeds (10/100/1000Mbps)

Hardware

9-inch desktop size, 1U height, rack mountable, wall-mountable

LED indicators for PoE ready/activity and LINK/ACT

1 silent fan to provide stable and efficient power performance

Supports Energy-Efficient Ethernet (EEE) function (IEEE 802.3az)

Hardware Specifications
Copper Port	8 10/100/1000BASE-T RJ45 auto MDI/MDIX ports
Fiber Port	2 1000BASE-X SFP slots
PoE Inject Port	2 ports with 802.3bt PoE++ injector function (Ports 1 to 2) 4 ports with 802.3af/at PoE+ injector function (Ports 3 to 6)
DIP Switch	PoE power feeding options (Legacy/BT/UPOE) selection
Thermal Fan	1
Power Requirements	AC 100~240V, 50/60Hz, 2.5A max
Power Consumption	Max. 200 watts, 682.4 BTU
Dimensions (W x D x H)	220 x 150 x 44 mm
Weight	1322g
Surge Protection	Differential mode ±2KV Common mode ±4KV
ESD Protection	Contact: ±6KV Air: ±8KV
Installation	Desktop, Wall-mount or Rack-mount installation
LED Indicators	System: Power (Green) 10/100/1000BASE-T RJ45 interfaces: 10/100/1000Mbps LNK/ACT (Green) 1000BASE-X SFP interfaces: 10/100/1000Mbps LNK/ACT (Green) PoE interfaces: PoE-in-Use (Amber)
Switching
Switch Architecture	Store-and-Forward
MAC Address Table	4K MAC address table with auto learning function
Switch Fabric	20Gbps
Switch Throughput	13.39Mpps
Jumbo Packet	9K bytes
Flow Control	Back pressure for half duplex. IEEE 802.3x pause frame for full duplex
Power over Ethernet
PoE Standard	IEEE 802.3af Power over Ethernet/PSE IEEE 802.3at Power over Ethernet Plus/PSE IEEE 802.3bt Power over Ethernet Plus Plus/PSE
PoE Power Supply Type	Ports 1 to 2: End-span + Mid-span Ports 3 to 6: End-span
Power Pin Assignment	Ports 1 to 2: 4 pairs 1/2 (-), 3/6 (+) and 4/5 (+), 7/8 (-) Ports 3 to 6: 2 pairs 1/2 (-), 3/6 (+)
PoE Power Output	Ports 1 to 2: 95W max. Ports 3 to 6: 32W max.
Total PoE Power Budget	180 watts
Standard Conformance
EMI Safety	FCC Part 15 Class A, CE
Standard Compliance	IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX IEEE 802.3ab 1000BASE-T Gigabit 1000BASE-T IEEE 802.3x Flow Control and Back Pressure IEEE 802.3af Power over Ethernet IEEE 802.3at Power over Ethernet Plus IEEE 802.3bt Power over Ethernet Plus Plus
EEE	IEEE 802.3az
Environment
Operating	Temperature: 0 ~ 50 degrees C Relative Humidity: 5 ~ 95% (non-condensing)
Storage	Temperature: -10 ~ 70 degrees C Relative Humidity: 5 ~ 95% (non-condensing)
