Недорогое решение доступа к RS-232/422/485 через Ethernet в промышленных условиях

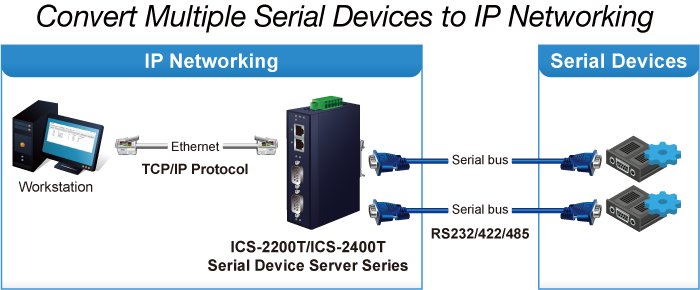

Сервер последовательных устройств PLANET ICS-2200T специально разработан для преобразования последовательной связи RS-232, RS-422 или RS-485 в сеть Industrial Fast Ethernet, чтобы эффективно и недорого увеличить расстояние сети. Для нужд вашей сети в ICS-2200T имеется два порта 10/100BASE-TX RJ45. ICS-2200T — это экономящее время и экономически эффективное решение для пользователей и системных интеграторов, позволяющее быстро преобразовать свои последовательные устройства в сеть Ethernet без необходимости замены существующих последовательных устройств и системы программного обеспечения.

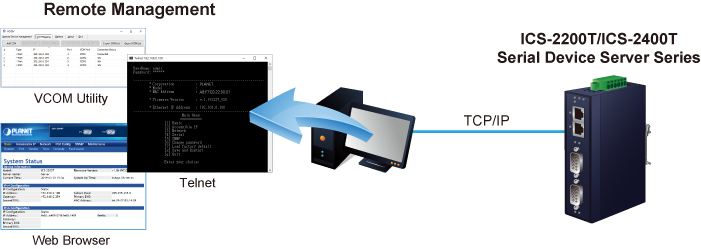

Удаленное управление
Поскольку ICS-2200T обеспечивает простое последовательное соединение с Ethernet и подключение к сети TCP/IP, удаленной сетевой системой можно эффективно управлять через интерфейсы управления Web, telnet и VCOM. Он поддерживает как прикладной, так и последовательный режимы работы для подключения сигнализации или IP-адреса, что экономит время сетевого администратора при обнаружении и обнаружении проблем в сети без визуального осмотра кабелей и устройств. Для большой сетевой среды также доступны несколько вариантов подключения.
Стабильная производительность в сложных условиях
ICS-2200T обеспечивает высокий уровень устойчивости к электромагнитным помехам и сильным скачкам напряжения, которые обычно возникают на производственных площадках или в шкафах управления дорожным движением. Диапазон рабочих температур от -40 до 75 градусов C позволяет размещать ICS-2200T практически в любых сложных условиях.
ICS-2200T, собранный в компактном металлическим корпусе стандарта IP30, допускает монтаж на DIN-рейку или стену для эффективного использования пространства шкафа. ICS-2200T также представляет собой интегрированный источник питания с широким диапазоном напряжений (от 12 до 48 В постоянного тока), идеально подходящий для работы по всему миру с приложениями высокой доступности, требующими двойных или резервных входов питания.

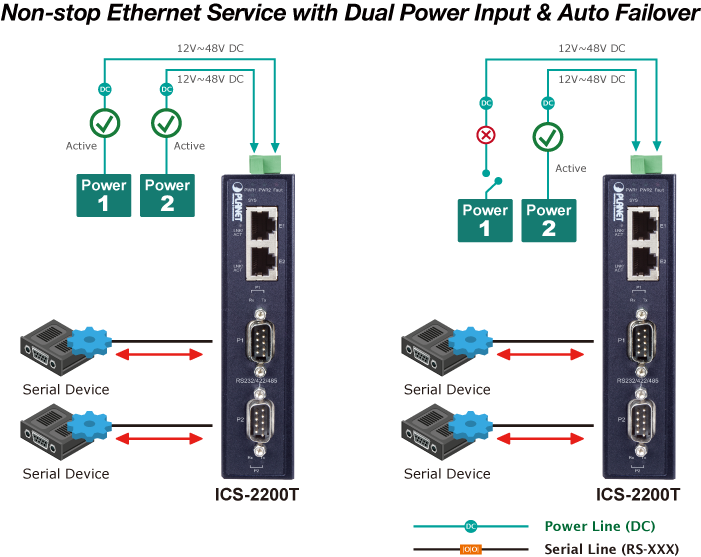

Резервированное питание для высоконадежных сетевых решений
IMG-2100T имеет систему дублированного ввода питания с широким диапазоном напряжений (12V~48V DC), встроенную в сеть автоматизации заказчика для повышения надежности и времени безотказной работы системы. В приведенном ниже примере, когда канал питания 1 выходит из строя, автоматически активируется аппаратная функция аварийного переключения, чтобы продолжать питание устройства через канал питания 2 без прерывания работы.

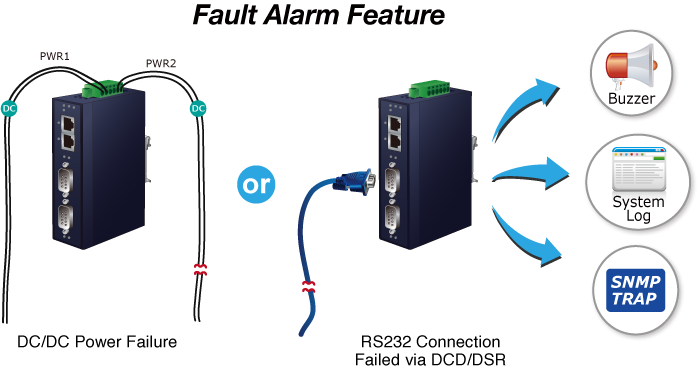

Эффективная сигнализация для лучшей защиты
ICS-2200T оснащен функцией сигнализации о сбое, которая может предупредить пользователей, если с сервером последовательных устройств что-то не так. Благодаря этой идеальной функции пользователям не придется тратить время на поиск проблемы. Это поможет сэкономить время и человеческие ресурсы. ICS-2200T обеспечивает функцию оповещения о событиях, которая помогает диагностировать неисправное устройство в зависимости от разрыва сетевого соединения или реакции на перезагрузку.

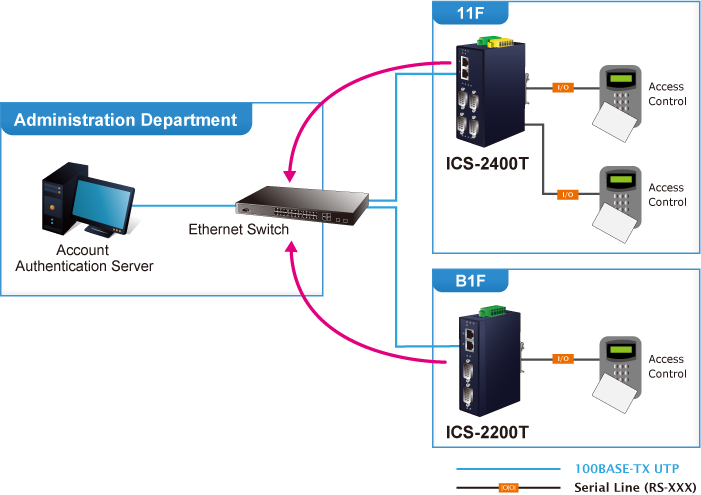

Система контроля доступа – традиционное системное применение
Большинство предприятий и государственных органов используют пластины контроля доступа и Mifare или RFID для авторизации входных данных. Традиционно машины контроля доступа используют последовательный интерфейс RS-232 или RS-485, кабели которых подключаются к серверу входа. Используя ICS-2200T, машина контроля доступа может расширять сеть на большие расстояния через интерфейсы Ethernet. Кроме того, ICS-2200T можно подключить к маршрутизатору xDSL для получения доступа в Интернет, чтобы можно было устанавливать и контролировать контроль доступа через Интернет.

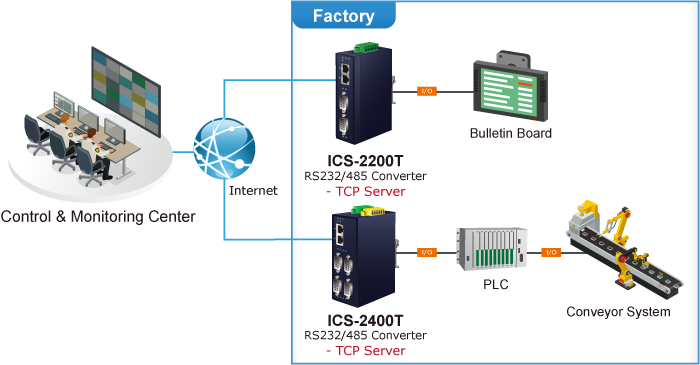

Контроль процессов
Для мониторинга, настройки и управления роботизированным конвейером, включая другие производственные машины, требуется ПЛК (программируемое логическое управление), управляющий вышеуказанным производственным процессом. ICS-2200T можно перевести в режим TCP-сервера и подключить к ПЛК. Таким образом, администратор может конфигурировать и задавать параметры команд через интрасеть Fast Ethernet для удаленного управления ПЛК без необходимости находиться рядом с машиной ввода-вывода.

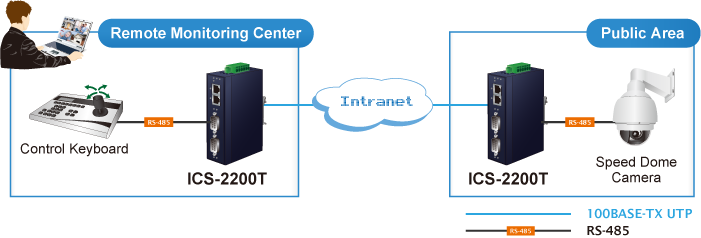

Управление движением камеры видеонаблюдения — режим парного подключения
Используя режим парного подключения через оптоволоконный патч-корд, ICS-2200T может увеличить расстояние до развернутых устройств через интерфейсы RS-232, RS-422 и RS-485, что делает удаленное управление этими устройствами из центра мониторинга более простым и эффективным.
Datasheet
| Дата | Версия | Описание | Скачать |
|---|---|---|---|
| 16.08.2021 | 1.0 | ICS-2400T |
|
Quick Guide
| Дата | Версия | Описание | Скачать |
|---|---|---|---|
| 07.04.2020 | 1.1 | Initial release. |
|
| 26.04.2019 | 1.0 | Initial release. |
|
| 14.12.2022 | 1.2 | Add ICS-2102T / ICS-2102TS. |
|
User's Manual
| Дата | Версия | Описание | Скачать |
|---|---|---|---|
| 30.07.2020 | 1.1 | Initial release. |
|
| 22.02.2019 | 1.0 | Initial release. |
|
Utility
| Дата | Версия | Описание | Скачать |
|---|---|---|---|
| 11.12.2020 | 2011041000_2521_1337_1111 | 1. Supports starting as service mode. 2. Supports simplified Chinese *Note:This utility is only for the ICS-110, ICS-120, ICS-115A, ICS-2100T, ICS-2102T, ICS-2102TS, ICS-2105AT, ICS-2200T, and ICS-2400T and NOT compatible with ICS-100, ICS-105A, ICS-2100, and ICS-2105A. |
|
| 31.07.2020 | 2.18.1219.1600 | 1. Support to add Device IP manually. 2. Support to add COM port manually. 3. NOT compatible with ICS-210X series products. |
|
