Для защиты критически важной оптоволоконной сети от сбоя системы электропитания серия PLANET IFB-244 предлагает быстрое решение с автоматическим восстановлением, позволяющее предотвратить и поддерживать связь по оптоволоконной сети во время потери питания.

Серия IFB-244 представляет собой оптоволоконный коммутатор промышленного класса со встроенными 4 дуплексными разъемами LC или SC, обеспечивающими 2-канальное дуплексное или 4-канальное симплексное оптоволоконное соединение с функцией bypass. Оптоволоконные порты поддерживают соединения 100 Гбит/с/40 Гбит/с/10 Гбит/с/1 Гбит/с/100 Мбит/с. Он автоматически переключает трафик оптической сети, чтобы предотвратить сбой соединения при отключении питания. Это также позволяет заменять или удалять коммутатор локальной сети без простоя сети.

Механизм bypass для оптического волокна

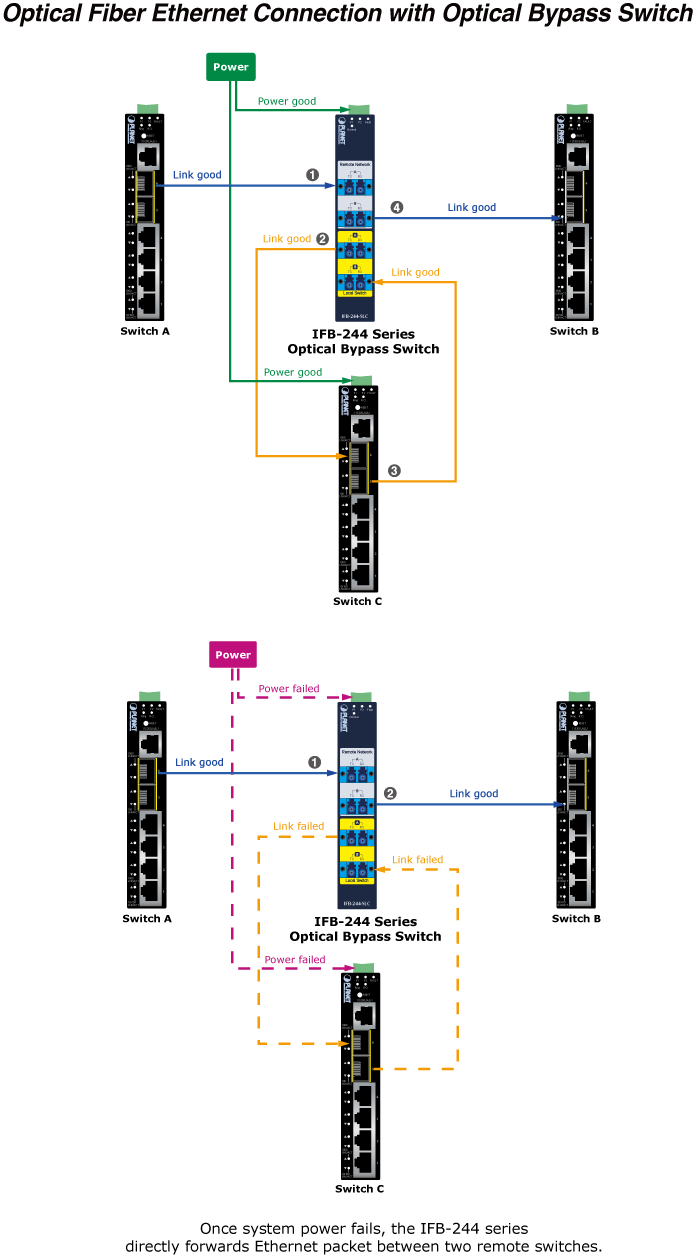

В серии IFB-244 применяется технология «волокно-волокно» для достижения низких потерь и быстрого времени переключения. Два оптоволоконных порта используются для подключения к двум удаленным оптоволоконным коммутаторам, а два других оптоволоконных порта используются для подключения к локальному оптоволоконному коммутатору. Серия IFB-244 и локальный оптоволоконный коммутатор Ethernet питаются от одного и того же источника питания.

Когда питание системы включено, серия IFB-244 работает в режиме Normal и пересылает пакеты Ethernet между двумя удаленными оптоволоконными коммутаторами и локальным оптоволоконным коммутатором.

При возникновении сбоя питания в системе серия IFB-244 работает в режиме Bypass, который напрямую пересылает пакет Ethernet между двумя удаленными оптоволоконными коммутаторами в обход локального оптоволоконного коммутатора.

После восстановления питания системы сетевой трафик между двумя удаленными оптоволоконными коммутаторами и локальным оптоволоконным коммутатором возобновляется.

Сложные условия эксплуатации

Серия IFB-244 оснащена встроенным источником питания с широким диапазоном напряжений (от 9 до 48 В постоянного тока или 24 В переменного тока) для условий, требующих двойных или резервных входов питания. Будучи способными работать в широком диапазоне температур от -40 до 75 градусов Цельсия, серия IFB-244 может быть размещена практически в любых сложных условиях.

Надежная защита

Серия IFB-244 выдерживает контактный разряд ±6 кВ постоянного тока и воздушный разряд ±8 кВ постоянного тока, защищая сеть Ethernet от электростатического разряда. Он также поддерживает устойчивость к скачкам напряжения ±6 кВ для повышения стабильности продукта и защищает сети пользователей от разрушительных атак электростатического разряда, гарантируя, что поток операций не будет колебаться.

Гибкая и простая установка в ограниченном пространстве

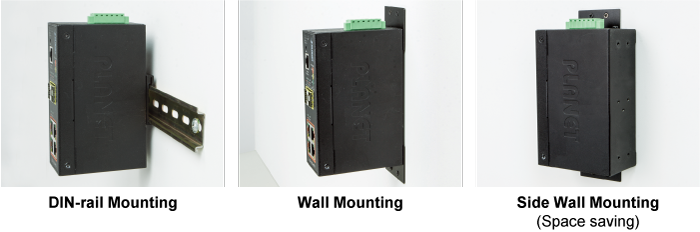

IFB-244 Series имеет компактные размеры и специально разработан для установки в ограниченном пространстве, например, в настенном шкафу. Он может быть установлен на стену или на DIN-рейке, что делает его использование более гибким и простым в любом месте с ограниченным пространством.

Резервированное питание для высоконадежных сетевых решений

Серия IFB-244 оснащена мощной двойной системой питания с широким диапазоном напряжений, включенной в сеть автоматизации заказчика для повышения надежности системы и увеличения времени безотказной работы. В приведенном ниже примере, когда источник питания 1 выходит из строя, функция аппаратного переключения при сбое активируется автоматически, чтобы продолжать подачу питания на серию IFB-244 через источник питания 2 без каких-либо перерывов в работе.
