Питание от возобновляемых источников энергии
Недавно выпущенный компанией PLANET промышленный управляемый Ethernet-коммутатор IGS-5225-4UP1T2S-12V может питаться от неисчерпаемого и естественного источника энергии, такого как солнечная, ветровая и гидроэлектроэнергия, что позволяет экономить электроэнергию и экономично питать удаленные IP-камеры и беспроводные точки доступа.
Соответствующий технологии IEEE 802.3bt Power over Ethernet Plus Plus, усовершенствованный промышленный управляемый коммутатор PoE++ IGS-5225-4UP1T2S-12V L2+ от PLANET оснащен четырьмя портами 10/100/1000BASE-T 802.3bt PoE++, каждый из которых обеспечивает мощность до 95 Вт, одним дополнительным медным портом 10/100/1000BASE-T и двумя интерфейсами SFP 100/1000/2500BASE-X в прочном алюминиевом корпусе IP30 для стабильной работы в тяжелых промышленных условиях.
IGS-5225-4UP1T2S-12V использует технологию повышения напряжения DC 9~48 В и не требует специальных источников питания. Он поддерживает различные режимы работы PoE, включая 95-ваттные порты 802.3bt type-4 PoE++, 95-ваттный режим legacy и режим force для решения проблемы несовместимости нестандартных 4-парных PoE PD в полевых условиях. С общим бюджетом мощности до 360 Вт с двойным входом питания для различных видов приложений PoE он разработан для эффективного распределения питания для универсального массива подключенных устройств, которые соответствуют принципам охраны окружающей среды, общества и управления (ESG). Используя передовые технологии на основе IP, PLANET превратила обычные Power Over Ethernet (PoE) в настоящие сетевые устройства, которые соответствуют устойчивым и ответственным деловым практикам.
Широкий диапазон напряжения питания подходит для систем возобновляемой энергетики и автотранспорта
Промышленный управляемый коммутатор IGS-5225-4UP1T2S-12V разработан для обеспечения высокой производительности и универсальности для различных промышленных решений. Благодаря поддержке широкого диапазона входного постоянного тока от 9 до 54 В и повышению напряжения до 54 В этот коммутатор обеспечивает стабильную и надежную работу даже в сложных условиях. Он также поддерживает 802.3bt PoE++ с максимальным общим бюджетом мощности 360 Вт, что делает его идеальным для питания мощных устройств, таких как IP-камеры, точки доступа Wi-Fi и другое сетевое оборудование. Благодаря превосходной эффективности преобразования энергии он снижает потери мощности и максимизирует эксплуатационные характеристики.
Этот коммутатор особенно хорошо подходит для рынков возобновляемой энергии, солнечной энергии и транспорта, предлагая надежное, энергоэффективное решение. Кроме того, он соответствует стандартам ESG (Environmental, Social, and Governance), подчеркивая свою приверженность устойчивым практикам и снижению воздействия на окружающую среду. Что еще важнее, это может повысить эффективность и надежность системы, а также способствовать более экологичному и ответственному будущему.

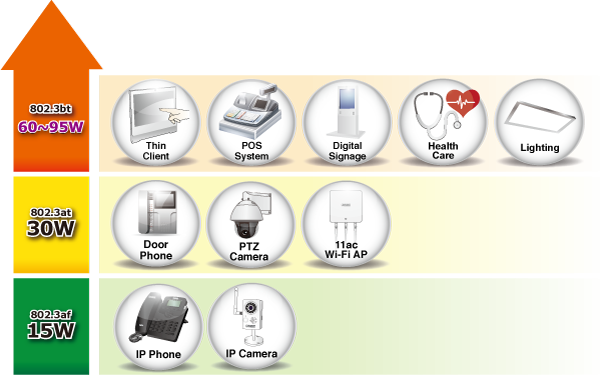

95-ваттная мощность 802.3bt PoE++ по 4-парному кабелю UTP
Используя стандартную технологию IEEE 802.bt PoE++, IGS-5225-4UP1T2S-12V способен обеспечивать мощность до 95 Вт, задействуя все четыре пары в стандартном кабеле Cat5e/6 для подачи питания и передачи данных на полной скорости на каждое удаленное питаемое устройство (PD), совместимое с PoE. Мощность портов в три раза выше, чем у типичного устройства 802.3at PoE+, и это идеальное решение для таких сетевых устройств с высоким энергопотреблением, как:

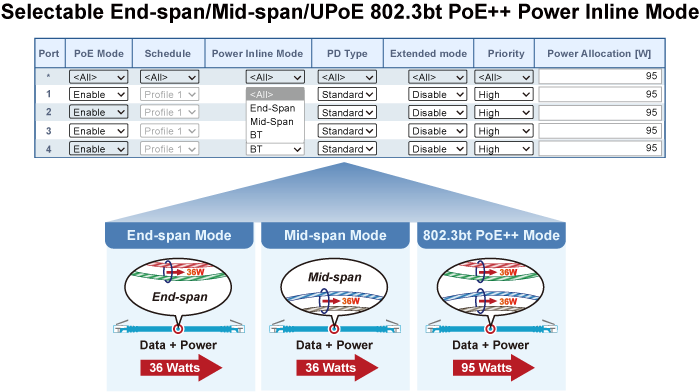

802.3bt PoE++ и расширенное управление режимами выходной мощности PoE
Чтобы удовлетворить потребности различных устройств с питанием, стабильно потребляющих питание PoE, GS-4210-16UP8T4X поддерживает режимы работы с несколькими PoE, включая 95-ваттный режим 802.3bt type-4 PoE++ и устаревший режим с 4 парами для решения проблемы совместимости нестандартных 4-парных устройств PoE PD в полевых условиях.
PoE Watts |
PoE Operation Mode |
Power Output Mode |
95W |
802.3bt PoE++ |
(Pins 1, 2, 3, 6 + Pins 4, 5, 7, 8) |
36W |
End-span 802.3at PoE |
(Pins 1, 2, 3, 6) |
36W |
Mid-span 802.3at PoE
|
(Pins 4, 5, 7, 8)
|
Функции кибербезопасности для минимизации рисков
Функция кибербезопасности, которая практически не требует усилий и затрат, включает защиту управления коммутатором и повышенную безопасность критически важной сети. Протоколы SSHv2 и TLSv1.2 используются для обеспечения надежной защиты от сложных угроз. Сетевой администратор теперь может создавать высокозащищенные корпоративные сети, тратя значительно меньше времени и усилий, нежели раньше.

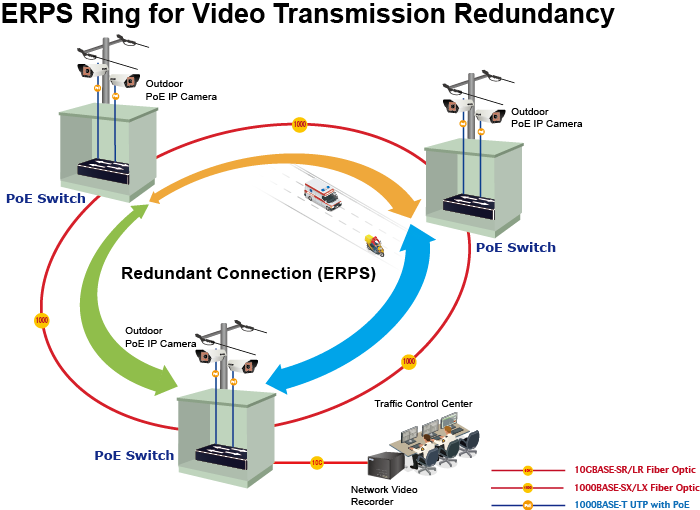

Redundant Ring, быстрое восстановление для критически важных сетевых приложений
IGS-5225-4UP1T2S-12V поддерживает технологию Redundant Ring и обладает способностью к быстрому самовосстановлению для предотвращения прерываний и внешних вторжений. Он поддерживает передовую технологию ITU-T G.8032 ERPS (Ethernet Ring Protection Switching), протокол связующего дерева (802.1s MSTP) и систему резервирванного питания в промышленной автоматизированной сети заказчика для повышения надежности системы и времени безотказной работы в сложных промышленных заводских условиях.
IGS-5225-4UP1T2S-12V также защищает подключение промышленной сети заказчика с помощью возможности восстановления коммутации, которая используется для реализации отказоустойчивых кольцевых и ячеистых сетевых архитектур. Если промышленная сеть случайно прерывается, время восстановления после сбоя может составлять всего 10 мс, что позволяет быстро вернуть сеть в нормальный режим работы.

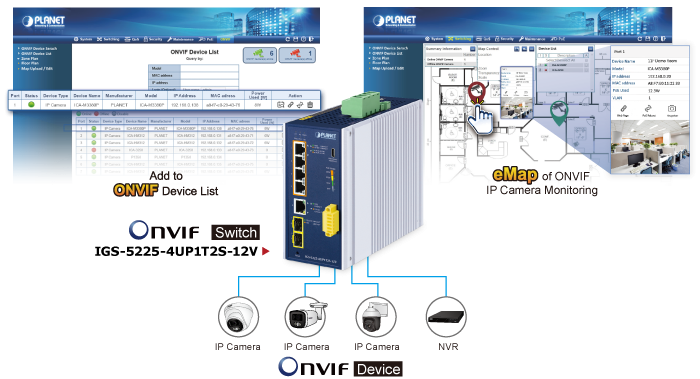

Удобная поддержка ONVIF-оборудования с функций обнаружения
PLANET недавно разработала для своих устройств поддержку ONVIF, специально созданную для взаимодействия с IP-видеонаблюдением. Из графического пользовательского интерфейса IGS-5225-4UP1T2S-12V вам достаточно одного щелчка мыши, чтобы найти и отобразить все устройства ONVIF через сетевое приложение. Кроме того, вы можете загружать карту помещения на коммутатор и удаленно контролировать сборочную линию. Более того, вы можете получать информацию о наблюдении в режиме реального времени и онлайн-/оффлайн-статус; перезагрузкой PoE можно управлять из графического интерфейса.
Встроенные функции PoE для управления подключенными устройствами
Поскольку IGS-5225-4UP1T2S-12V представляет собой управляемый коммутатор PoE для сетей наблюдения, беспроводных сетей и сетей VoIP, он имеет следующие специальные функции управления PoE:

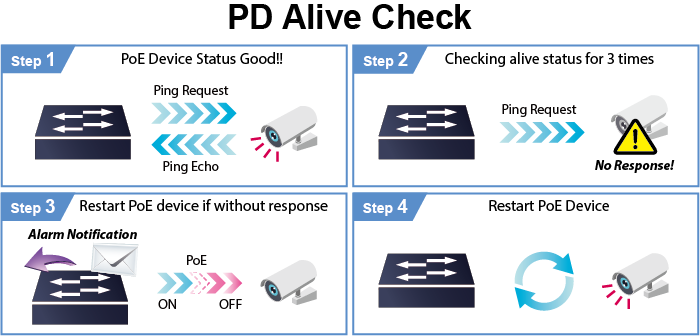

Проверка работоспособности устройства PoE (PD alive check)
IGS-5225-4UP1T2S-12V можно настроить для мониторинга состояния PD устройства в режиме реального времени посредством эхо-запроса. Как только PD перестанет работать и отвечать, коммутатор сбросит питание порта PoE и вернет PD в работу. Это значительно повысит надежность сети и снизит нагрузку на администратора.

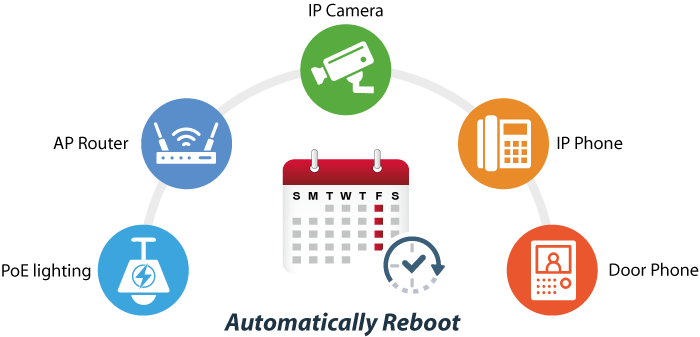

Запланированный сброс питания (Scheduled Power Recycling)
IGS-5225-4UP1T2S-12V позволяет перезагружать каждую из подключенных IP-камер PoE или точек беспроводного доступа PoE согласно расписанию. Тем самым он уменьшает вероятность сбоя IP-камеры или точки доступа в результате переполнения буфера.

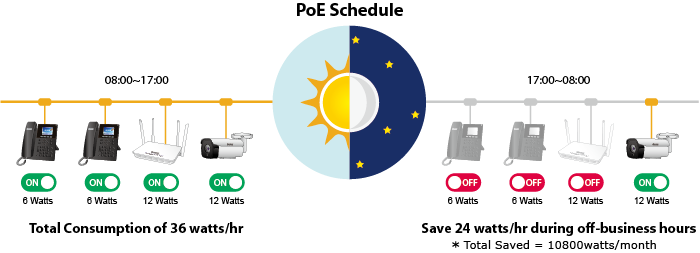

PoE Schedule экономит электроэнергию
В соответствии с тенденцией энергосбережения во всем мире и вкладом в защиту окружающей среды на Земле, IGS-5225-4UP1T2S-12V может эффективно управлять источником питания, помимо своей способности выдавать питание высокой мощности. Встроенная функция «PoE schedule» помогает включать или отключать подачу питания для каждого порта PoE в течение определенных интервалов времени. Это мощная функция, помогающая малым и средним предприятиям экономить электроэнергию и деньги.

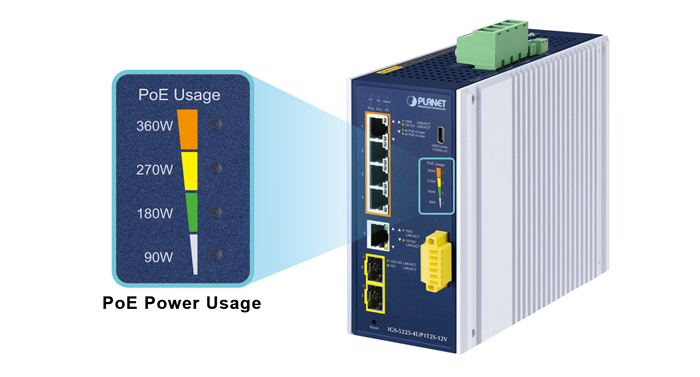

Индикатор отображает уровень загрузки схем питания PoE
IGS-5225-4UP1T2S-12V помогает пользователям легко и эффективно контролировать текущий статус использования мощности PoE с помощью усовершенствованной светодиодной индикации. На передней панели IGS-5225-4UP1T2S-12V, называемой «Использование мощности PoE», есть четыре янтарных светодиода, указывающих на 90 Вт, 180 Вт, 270 Вт и 360 Вт использования мощности PoE.

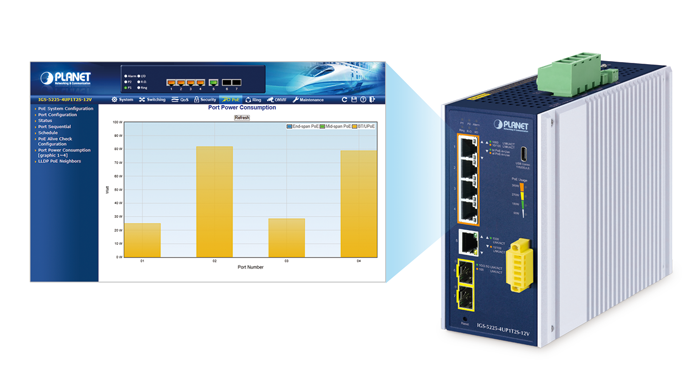

Контроль использования PoE
С помощью диаграммы энергопотребления в веб-интерфейсе управления IGS-5225-4UP1T2S-12V позволяет администратору отслеживать состояние энергопотребления подключенных PD в режиме реального времени. Таким образом, это значительно повышает эффективность управления объектами.
Питание 802.3at PoE+ и передача данных на большое расстояние
В режиме «Extend» IGS-5225-4UP1T2S-12V работает для каждого порта в дуплексном режиме со скоростью 10 Мбит/с, и при этом может поддерживать выходную мощность PoE 50 Вт на расстоянии до 250 метров, преодолевая ограничение в 100 м по кабелю Ethernet UTP. Благодаря этой новой функции коммутатор представляет собой решение для увеличения расстояния передачи питания PoE 802.3at/af, что снижает затраты на установку кабеля Ethernet.

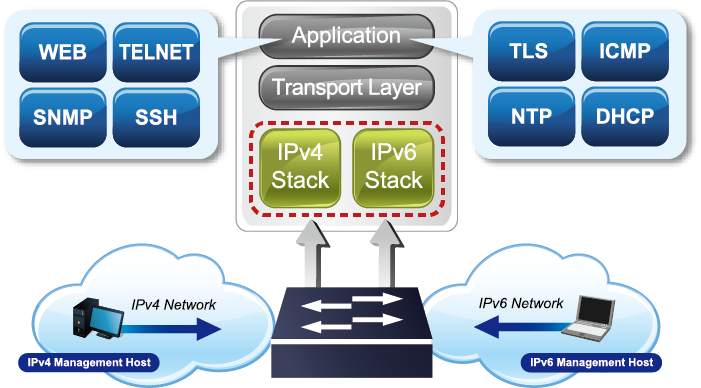

Управление трафиком протоколов IPv6 и IPv4
Поддерживая протоколы IPv6 и IPv4, IGS-5225-4UP1T2S-12V помогает предприятиям малого и среднего бизнеса вступить в эпоху IPv6 с наименьшими инвестициями, поскольку его сетевое оборудование не требует замены или капитального ремонта, если настроена граничная сеть IPv6 FTTx.

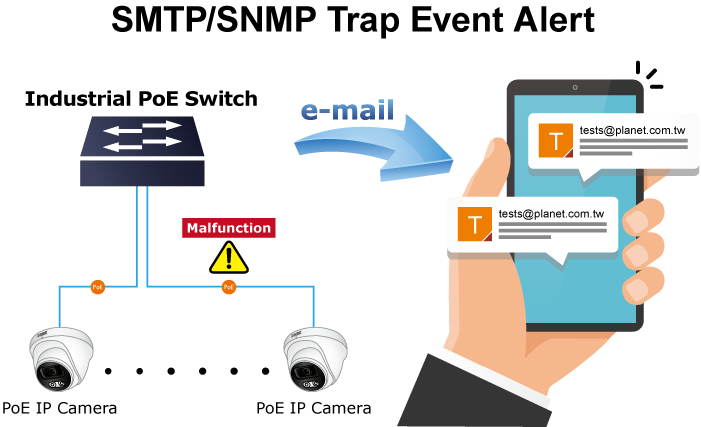

Оповещения SMTP/SNMP
IGS-5225-4UP1T2S-12V поддерживает функцию оповещения о событиях, которая помогает диагностировать неисправное устройство в зависимости от разрыва сетевого соединения или реакции на перезагрузку.

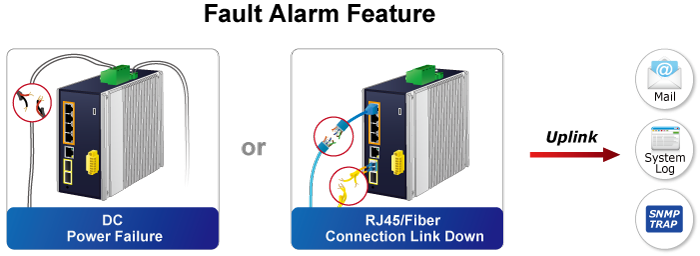

Эффективная сигнализация для лучшей защиты
IGS-5225-4UP1T2S-12V оснащен функцией сигнализации о сбое, которая может предупредить пользователей, если что-то не так с сервером последовательных устройств. Благодаря этой полезной функции пользователям не придется тратить время на поиск проблемы. Это поможет сэкономить время и человеческие ресурсы.

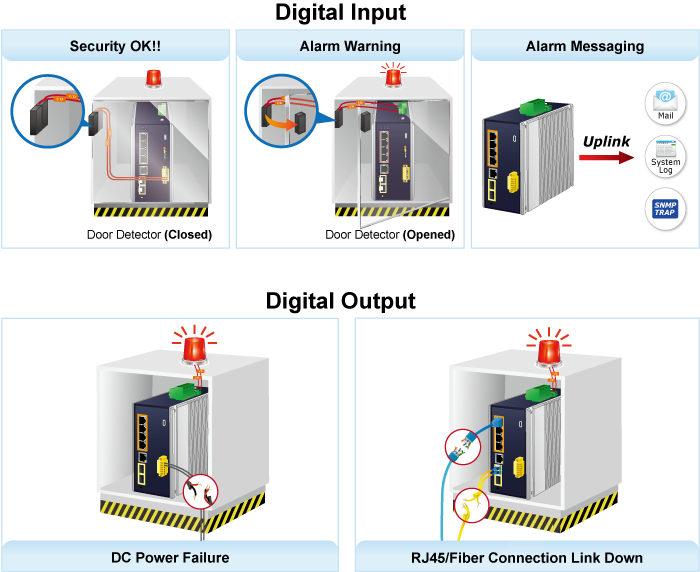

Дискретный ввод/вывод для систем сигнализации
IGS-5225-4UP1T2S-12V оснащен цифровым входом и цифровым выходом на передней панели. Этот интерфейс позволяет пользователям использовать цифровой вход для обнаружения и регистрации состояния внешнего устройства (например, детектора взлома двери) и отправки сигнала тревоги о событии администраторам. Цифровой выход можно использовать для оповещения администраторов, если порт IGS-5225-4UP1T2S-12V не работает, не подключен или отключено питание.
Маршрутизация VLAN для протоколов IPv4 и IPv6 для безопасного и гибкого управления
Чтобы помочь клиентам оставаться на высоте своего бизнеса, IGS-5225-4UP1T2S-12V не только обеспечивает высокую производительность передачи и отличные технологии уровня 2 и 4, но также функцию L3 программной маршрутизации VLAN IPv4/IPv6, которая позволяет пересекать разные VLAN и разные IP-адреса для создания высокозащищенного, гибкого и простого сетевого приложения.

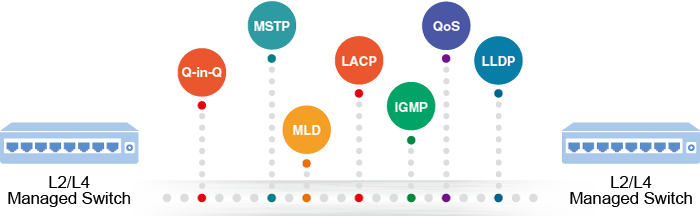

Надежные функции уровня 2
IGS-5225-4UP1T2S-12V можно запрограммировать для расширенных функций управления коммутатором, таких как динамическое агрегирование каналов портов, Q-in-Q VLAN, частная VLAN, протокол быстрого связующего дерева, качество обслуживания от уровня 2 до уровня 4, управление полосой пропускания и отслеживание IGMP. IGS-5225-4UP1T2S-12V обеспечивает VLAN с тегами 802.1Q, а разрешенное количество групп VLAN будет максимально до 2 КБ. Благодаря агрегированию поддерживающих портов IGS-5225-4UP1T2S-12V позволяет работать в высокоскоростной магистральной линии, объединяющей несколько портов. Он позволяет использовать максимум до 3 транковых групп с 7 портами на каждую транковую группу, а также поддерживает аварийное переключение.

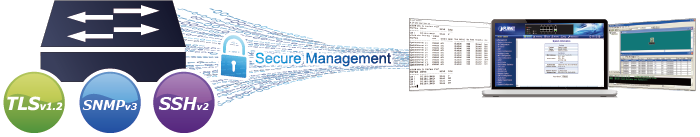

Эффективное безопасное управление
Для эффективного управления управляемый IGS-5225-4UP1T2S-12V оснащен интерфейсами управления консолью, веб-сайтом и SNMP.
Мощная безопасность
IGS-5225-4UP1T2S-12V поддерживает список управления доступом (ACL) уровней от 2 до 4 для обеспечения безопасности на периферии. Его можно использовать для ограничения доступа к сети путем отклонения пакетов на основе IP-адреса источника и назначения, портов TCP/UDP или определенных типичных сетевых приложений. Его механизм защиты также включает

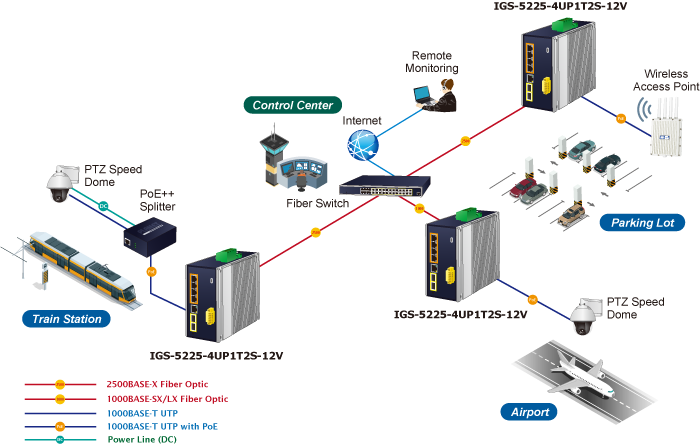

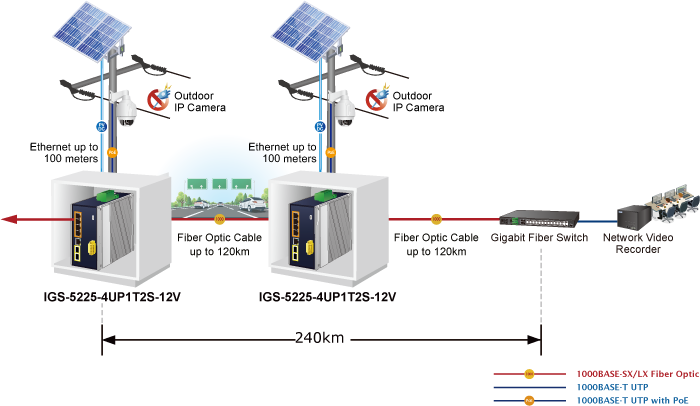

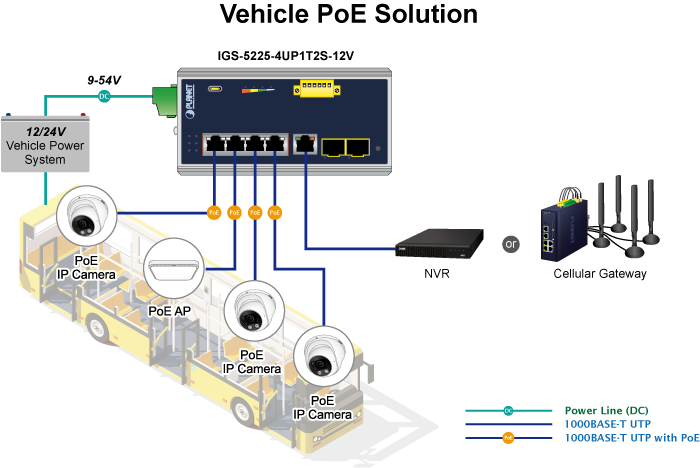

Гигабитная сеть общественного транспорта с 802.3bt PoE++ и PoE+
Благодаря стандарту IEEE 802.3bt/802.3at Power over Ethernet IGS-5225-4UP1T2S-12V может напрямую подключаться к любым сторонним устройствам, совместимым с IEEE 802.3af/802.3at/802.3bt, таким как скоростные купольные камеры, телефоны с цветным сенсорным экраном и голосовой связью по IP (VoIP) и многоканальные точки доступа к беспроводной сети. Беспроводная локальная сеть была бы более эффективной для транспортной станции, поскольку обеспечивала бы путешественникам высокоскоростной и глобальный доступ в Интернет. Благодаря структуре беспроводной локальной сети PoE транспортная администрация получает выгоду от меньших затрат, обеспечивая при этом более качественные интернет-услуги в более широких областях для путешественников.

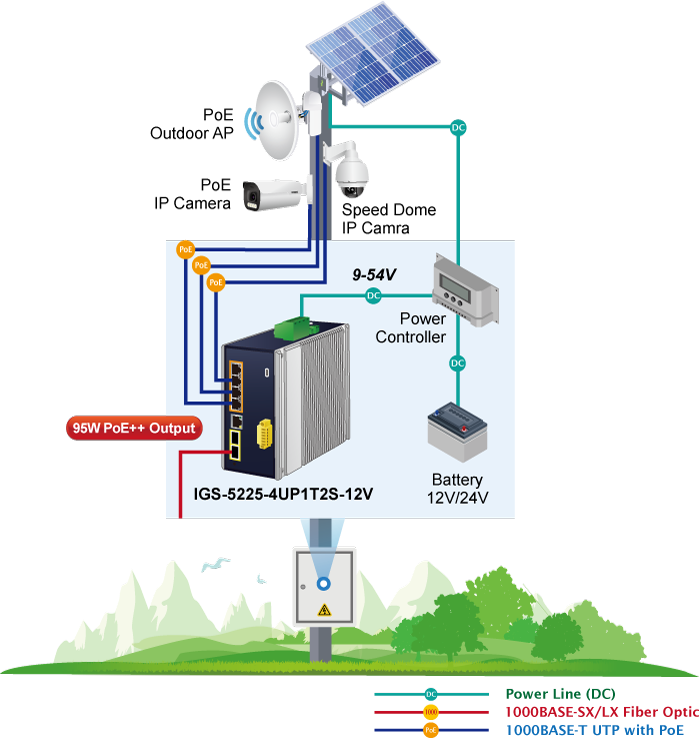

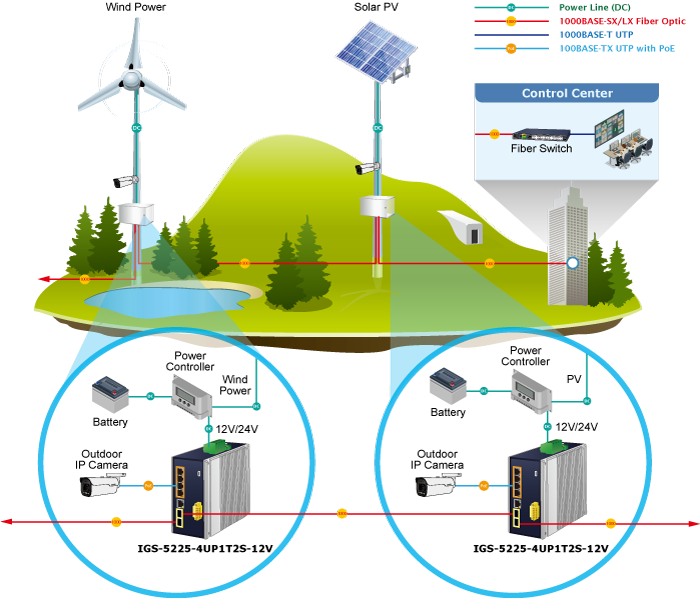

Solar-based 12V/24V Power Feed for Industrial Equipment Deployment
IGS-5225-4UP1T2S-12V использует для питания постоянный ток напряжением 9~54 В, что совместимол с системами возобновляемой энергии 12 В/24 В, и поэтому не требует специального источника питания.
Благодаря инжектору PoE++ 802.3bt и оптоволоконным портам SFP 2.5GBASE-X IGS-5225-4UP1T2S-12V обеспечивает питание других устройств, таких как IP-телефон, IP-камера или беспроводная точка доступа, что позволяет осуществлять высокоскоростную и стабильную передачу данных в удаленную базовую сеть. Он может увеличить расстояние до 120 километров между IGS-5225-4UP1T2S-12V и центром управления по оптоволоконному каналу.
Physical Port
Power over Ethernet
Industrial Protocol
Industrial Case and Installation
Digital Input and Digital Output
Layer 2 Features
Layer 3 IP Routing Features
Quality of Service
Multicast
Security
Management

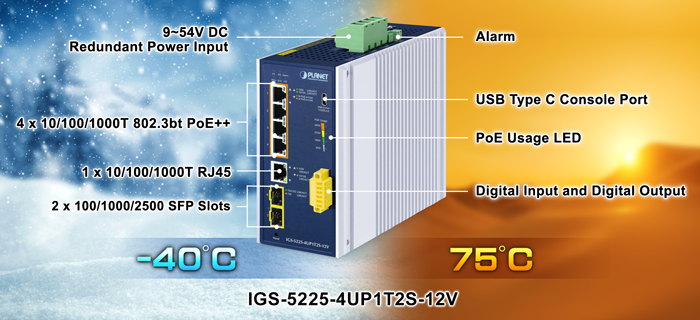

Hardware Specifications | |
---|---|
Copper Ports | 5 10/100/1000BASE-T RJ45 auto-MDI/MDI-X ports |
SFP/mini-GBIC Slots | 2 100/1000/2500BASE-X mini-GBIC SFP ports (Port 6 and Port 7) |
Console | 1 x USB Type C serial port (115200, 8, N, 1) |
Reset Button | > 5 sec: Factory default |
Enclosure | IP30 aluminum case |
Installation | DIN-rail kit and wall-mount kit |
Connector | Removable 4-pin terminal block for power input Pin 1/2 for Power 1, Pin 3/4 for Power 2 Removable 2-pin terminal block for fault alarm interface Removable 6-pin terminal block for DI/DO interface Pin 1/2 for DI 1 & 2, Pin 3/4 for DO 1 & 2, Pin 5/6 for GND |
Alarm | One relay output for power failure. Alarm Relay current carry ability: 1A @ DC 24V |
DI/DO | 2 Digital Input (DI): Level 0: -24V~2.1V (±0.1V) Level 1: 2.1V~24V (±0.1V) Input Load to 24V DC, 10mA max. 2 Digital Output (DO): Open collector to 24V DC, 100mA max. |
Dimensions (W x D x H) | 76 x 135x 152 mm |
Weight | 1400g |
Power Requirements | Dual 9~54V DC |
Power Consumption | 340 watts/1159.4BTU (Full loading with PoE function with DC 54V input) |
ESD Protection | 6KV DC |
EFT Protection | 6KV DC |
LED Indicator | System: Power 1 (Green) Power 2 (Green) Alarm (Red) Ring (Green) R.O. (Ring Owner) (Green) DIDO (Red) Per 10/100/1000T RJ45 Ports: 1000Mbps LNK/ACT Green) 10/100Mbps LNK/ACT (Amber) Per 10/100/1000T RJ45 PoE++ Ports: 802.3bt PoE++-in-use x 1 (Green) 802.3at PoE-in-use x 1 (Amber) Per 100/1G/2.5GBASE-X SFP Interface: 1G/2.5G LNK/ACT (Green) 100 LNK/ACT (Amber) PoE Usage: 90W, 180W, 270W, 360W (Amber) |
Switching Specifications | |
Switch Architecture | |
Store-and-Forward | Switch Fabric 20Gbps/non-blocking |
Throughput (packet per second) | 14.8Mpps@ 64Bytes packet |
Address Table | 8K entries, automatic source address learning and aging |
Shared Data Buffer | 4Mbits |
Flow Control | IEEE 802.3x pause frame for full duplex Back pressure for half duplex |
Jumbo Frame | 9Kbytes |
Power Over Ethernet | |
PoE Standard | IEEE 802.3bt PoE++ PSE Backward compatible with IEEE 802.3at PoE PSE |
PoE Power Supply Type | 802.3BT End-span Mid-span |
PoE Power Output | Per port 54V DC 802.3bt mode, Ports 1 to 4: maximum 95 watts End-span mode: maximum 36 watts Mid-span mode: maximum 36 watts |
Power Pin Assignment | 802.3bt: 1/2(-), 3/6(+), 4/5(+), 7/8(-) End-span: 1/2(-), 3/6(+) Mid-span: 4/5(+), 7/8(-) |
PoE Power Budget | Single power Single power 24V~48V DC input: 180W maximum (depending on power input) Single power >=48V DC input: 240W maximum (depending on power input) Dual power Dual power 24V~48V DC input: 240W maximum (depending on power input) Dual power >=48V DC input: 360W maximum (depending on power input) ※Dual power input must be the same as DC voltage, like dual 54V. |
Number of 95W 802.3bt Type-4 PDs | 3 |
Number of 60W 802.3bt Type-3 PDs | 4 |
Number of 802.3at PDs | 4 |
PoE Management Functions | |
PoE System Management | PoE Port status monitoring Total PoE power budget control PoE usage threshold and temperature threshold |
Enhanced PoE Mode | Standard/Legacy/Force |
PoE Device Live Detection | Per port remote PD IP address 4 actions None PD reboot PR reboot and alarm Alarm |
PoE Power Recycling | Daily or predefined schedule |
PoE Schedule | 4 schedule profiles |
PoE Extend Mode | Remote power feeding up to 100m in standard mode and 250m in extend mode |
Layer 3 Function | |
IP Interfaces | Max. 8 VLAN interfaces |
Routing Table | Max. 32 routing entries |
Routing Protocols | IPv4 software static routing IPv6 software static routing |
Layer 2 Function | |
Port Configuration | Port disable/enable Auto-negotiation 10/100/1000Mbps full and half duplex mode selection Flow control disable/enable Port link capability control |
Port Status | Display each port’s speed duplex mode, link status, flow control status, auto negotiation status, trunk status |
Port Mirroring | TX/RX/both Many-to-1 monitor RMirror – Remote Switched Port Analyzer (Cisco RSPAN) Supports up to 5 sessions |
VLAN | IEEE 802.1Q tag-based VLAN IEEE 802.1ad Q-in-Q tunneling Private VLAN Edge (PVE) MAC-based VLAN Protocol-based VLAN Voice VLAN MVR (Multicast VLAN Registration) GVRP (GARP VLAN Registration Protocol) Up to 4K VLAN groups, out of 4096 VLAN IDs |
Spanning Tree Protocol | IEEE 802.1D Spanning Tree Protocol IEEE 802.1w Rapid Spanning Tree Protocol IEEE 802.1s Multiple Spanning Tree Protocol BPDU Guard |
Link Aggregation | IEEE 802.3ad LACP/static trunk Supports 3 trunk groups with 7 ports per trunk group |
IGMP Snooping | IPv4 IGMP (v1/v2/V3) snooping IPv4 IGMP querier mode support Up to 255 multicast groups |
MLD Snooping | IPv6 MLD (v1/v2) snooping IPv6 MLD querier mode support Up to 255 multicast groups |
Ring | Supports ERPS, and complies with ITU-T G.8032 Recovery time Recovery time Supports major ring and sub-ring. |
Synchronization | IEEE 1588v2 PTP (Precision Time Protocol) Peer-to-peer transparent clock End-to-end transparent clock |
QoS | Traffic classification based, strict priority and WRR 8-level priority for switching Port number 802.1p priority 802.1Q VLAN tag DSCP/TOS field in IP packet |
Bandwidth Control | Per port bandwidth control Ingress: 100Kb~3276Mbps Egress: 100Kb~3281Mbps |
Storm Control | Unicast/Multicast/Broadcast |
Security Functions | |
Access Control List | IP-based ACL/MAC-based ACL ACL based on: MAC Address IP Address Ethertype Protocol Type VLAN ID DSCP 802.1p Priority Up to 512 entries |
Security | Port security IP source guard, up to 512 entries Dynamic ARP inspection, up to 1K entries Command line authority control based on user level Static MAC address, up to 64 entries |
AAA | RADIUS client TACACS+ client |
Network Access Control | IEEE 802.1x port-based network access control MAC-based authentication Local/RADIUS authentication |
Management | |
Basic Management Interfaces | Console; Telnet; Web browser; SNMP v1, v2c |
Secure Management Interfaces | SSHv2,TLSv1.2, SNMP v3 |
System Management | Firmware upgrade by HTTP protocol through Ethernet network Configuration upload/download through HTTP Remote syslog System log LLDP protocol NTP PLANET Smart Discovery Utility PLANET NMS PLANET NMSViewerPro App PLANET CloudViewerPro App |
Event Management | Remote syslog System log SMTP |
ONVIF | ONVIF device discovery ONVIF device monitoring Floor Map |
SNMP MIBs | RFC-1213 MIB-II IF-MIB RFC-1493 Bridge MIB RFC-1643 Ethernet MIB RFC-2863 Interface MIB RFC-2665 Ether-Like MIB RFC-2819 RMON MIB (Group 1, 2, 3 and 9) RFC-2737 Entity MIB RFC-2618 RADIUS Client MIB RFC-2933 IGMP-STD-MIB RFC 3411 SNMP-Frameworks-MIB IEEE 802.1X PAE LLDP MAU-MIB Power over Ethernet MIB |
Standards Conformance | |
Regulatory Compliance | FCC Part 15 Class A, CE |
Stability Testing | IEC60068-2-32 (free fall) IEC60068-2-27 (shock) IEC60068-2-6 (vibration) |
Standards Compliance | IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX/100BASE-FX IEEE 802.3ab Gigabit 1000T IEEE 802.3z Gigabit SX/LX IEEE 802.3bz 2.5GBASE-X IEEE 802.3x flow control and back pressure IEEE 802.3ad port trunk with LACP IEEE 802.1D Spanning Tree Protocol IEEE 802.1w Rapid Spanning Tree Protocol IEEE 802.1s Multiple Spanning Tree Protocol IEEE 802.1p Class of Service IEEE 802.1Q VLAN tagging IEEE 802.1ad Q-in-Q VLAN stacking IEEE 802.1x Port Authentication Network Control IEEE 802.1ab LLDP IEEE 802.3at Power over Ethernet Plus IEEE 802.3bt Power over Ethernet Plus Plus IEEE 802.3ah OAM IEEE 802.1ag Connectivity Fault Management(CFM) IEEE 1588 PTPv2 RFC 768 UDP RFC 783 TFTP RFC 791 IP RFC 792 ICMP RFC 793 TCP RFC 2068 HTTP RFC 1112 IGMP v1 RFC 2236 IGMP v2 ITU-T G.8032 ERPS Ring ITU-T Y.1731 Performance Monitoring |
Environment | |
Operating Temperature | -40 ~ 75 degrees C |
Storage Temperature | -40 ~ 85 degrees C |
Humidity | 5 ~ 95% (non-condensing) |
Фото | Модель | Описание |
---|
Информация для заказа | |
---|---|
IGS-5225-4UP1T2S-12V | Industrial L2+ 4-Port 10/100/1000T 802.3bt PoE + 1-Port 10/100/1000T + 2-Port 1G/2.5G SFP Managed Ethernet Switch w/12V Booster |
Аксессуары | |
---|---|
PWR-240-48 | 48V, 240W DIN-rail Power Supply (NDR-480-48, adjustable 48-56V DC Output) |
PWR-480-48 | 48V, 480W DIN-rail Power Supply (NDR-480-48, adjustable 48-56V DC Output) |
