Прочный и компактный промышленный коммутатор с защитой IP67

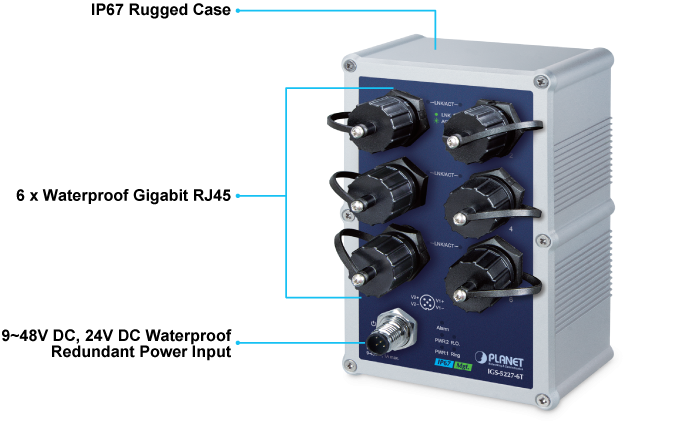

Управляемый Ethernet-коммутатор PLANET IGS-5227-6T собран впромышленным корпусом с классом защиты IP67, его 6-портов 10/100/1000T используют водонепроницаемые и виброустойчивые разъемы, обеспечивая высокий уровень защиты от электромагнитных помех и сильных электрических скачков, которые обычно встречаются в промышленных помещениях или в уличных шкафах управления движением. IGS-5227-6T можно легко установить на DIN-рейку или стену, что позволит вам сэкономить место. Он является быстрым, безопасным, экономичным и производительным сетевым решеним для IP-видеонаблюдения для малого бизнеса и предприятий.

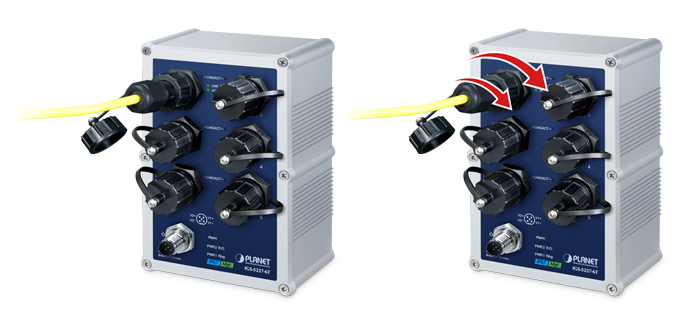

Пылевлагозащищенное гнездо Ethernet RJ45 с экранированием
IGS-5227-6T оснащен 6-портовым водонепроницаемым и пыленепроницаемым гнездом RJ45 10/100/1000BASE-T. Эти экранированные разъемы RJ45 могут сделать обычный кабель UTP водонепроницаемым и пыленепроницаемым. При подключении к водонепроницаемому и пыленепроницаемому разъему RJ45 обеспечивается герметичное и прочное соединение с классом защиты IP67, способное выдерживать влажность, грязь, пыль, удары, вибрацию, жару и холод.
Сложные условия эксплуатации
IGS-5227-6T способен защитить себя от попадания пыли и воды, работать в диапазоне температур от -40 до 75 градусов C. Все эти характеристики обеспечивают высокий уровень надежности для ответственных приложений в любых сложных условиях.
Резервированное питание для высоконадежных сетевых решений
IGS-5227-6T имеет систему дублированного ввода питания с широким диапазоном напряжений (9V~48V DC / 24V AC), для повышения надежности и времени безотказной работы системы. Если один канал питания выходит из строя, автоматически активируется аппаратная функция аварийного переключения, чтобы продолжать питание устройства через второй канал питания без прерывания работы.

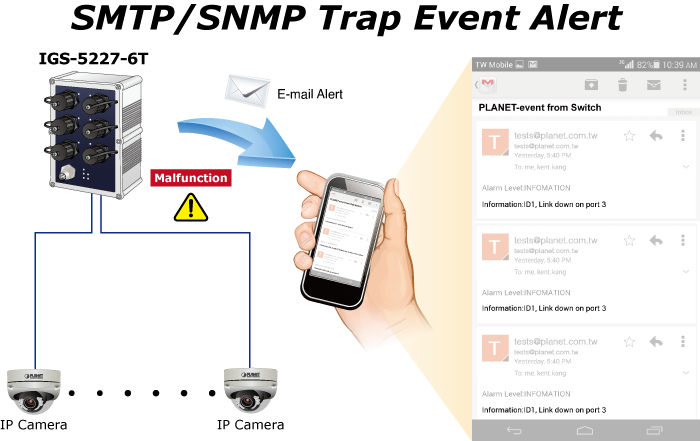

Оповещения SMTP/SNMP
Хотя большая часть программного обеспечения для управления видеорегистраторами или камерами предлагает функцию оповещения по электронной почте SMTP, IGS-5227-6T дополнительно предоставляет функцию оповещения о событиях, которая помогает диагностировать неисправное устройство из-за разрыва сетевого соединения или потери питания.

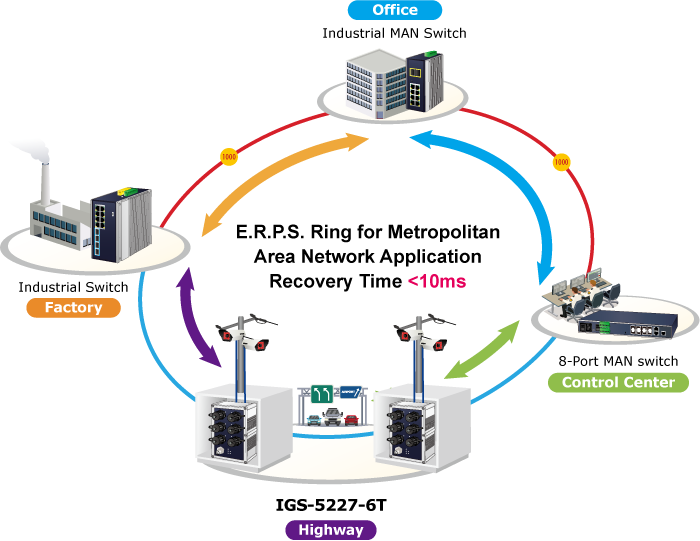

Функция быстрого восстановления для критически важных сетевых приложений
IGS-5227-6T поддерживает технологию резервного кольца и обладает мощной и быстрой способностью самовосстановления для предотвращения сбоев и внешних вторжений. Он поддерживает передовую технологию ITU-T G.8032 ERPS (Ethernet Ring Protection Switching), протокол Spanning Tree(802.1s MSTP) и резервную систему ввода питания в сеть промышленной автоматизации заказчика для повышения надежности системы и времени безотказной работы в суровых заводских условиях. В определенной простой кольцевой сети время восстановления канала передачи данных находится в пределах 20 мс.

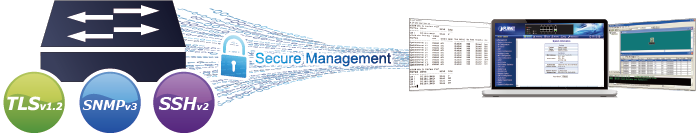

Сеть с кибербезопасностью помогает минимизировать риски
IGS-5227-6T поставляется с улучшенной кибербезопасностью для отражения киберугроз и кибератак. Он поддерживает протоколы SSHv2 и TLSv1.2 для обеспечения надежной защиты от современных угроз. Функция кибербезопасности IGS-5227-6T, выступающая в качестве ключевой точки для передачи данных на критическое оборудование клиента в бизнес-сети, защищает управление коммутатором и повышает безопасность критически важной сети без дополнительных затрат и усилий на развертывание.
Поддержка IPv6 и IPv4
Полностью поддерживая протоколы IPv4 и IPv6, IGS-5227-6T может работать с исходной сетевой структурой IPv4, а также поддерживать новую сетевую структуру IPv6 сейчас и в будущем. Поскольку растет число сетевых устройств, а потребность в более широкой адресации и повышении безопасности становится критической, IGS-5227-6T является лучшим выбором для интернет-провайдеров при создании пограничной службы IPv6 FTTx для подключения к сети IPv6

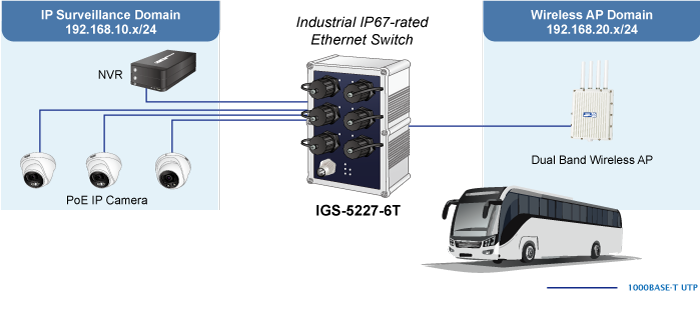

Маршрутизация VLAN для протоколов IPv4 и IPv6 для безопасного и гибкого управления
IGS-5227-6T не только обеспечивает высокую производительность передачи и превосходные технологии уровней 2 и 4, но также функцию маршрутизации VLAN IPv4/IPv6 уровня 3, которая позволяет пересекать разные VLAN и разные IP-адреса для получения высокозащищенное, гибко управляемое и простое сетевое приложение.

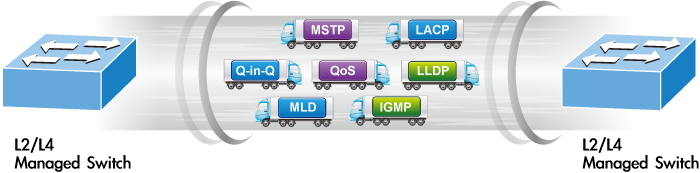

Надежные функции уровня 2
IGS-5227-6T можно запрограммировать для расширенных функций управления коммутатором, таких как динамическое агрегирование каналов портов, Q-in-Q VLAN, частная VLAN, протокол множественного связующего дерева (MSTP), качество обслуживания от уровня 2 до уровня 4, управление полосой пропускания и IGMP/MLD отслеживание. Благодаря агрегированию каналов поддерживающих портов IGS-5227-6T позволяет использовать высокоскоростную магистраль в сочетании с несколькими оптоволоконными портами, а также поддерживает аварийное переключение.
Мощная безопасность
Коммутатор поддерживает список управления доступом (ACL) уровней от 2 до 4 для обеспечения безопасности на периферии. Его можно использовать для ограничения доступа к сети путем отклонения пакетов на основе IP-адреса источника и назначения, портов TCP/UDP или определенных типичных сетевых приложений. Его механизм защиты также включает аутентификацию пользователя на основе порта и MAC-адреса 802.1X, а также аутентификацию устройства. Благодаря функции частной VLAN связь между граничными портами можно предотвратить, чтобы обеспечить конфиденциальность пользователя. IGS-5227-6T также обеспечивает функции отслеживания DHCP, защиты источника IP и динамической проверки ARP для предотвращения атак с помощью отслеживания IP и отбрасывания пакетов ARP с недействительным MAC-адресом. Сетевые администраторы теперь могут создавать высокозащищенные корпоративные сети, тратя значительно меньше времени и усилий, чем раньше.
Расширенная защита IP-сети
IGS-5227-6T также обеспечивает функции DHCP Snooping, IP Source Guard и Dynamic ARP Inspection для предотвращения атак IP snooping и отбрасывания ARP-пакетов с недействительным MAC-адресом. Теперь сетевые администраторы могут создавать высокозащищенные корпоративные сети, затрачивая значительно меньше времени и усилий, чем раньше.
Хороший контроль трафика
IGS-5227-6T оснащен мощными функциями управления трафиком и QoS для улучшения услуг связи со стороны телекоммуникационных компаний и интернет-провайдеров. Функции QoS включают в себя классификаторы трафика уровня 4 на скорости проводной сети и ограничение полосы пропускания, которые особенно полезны для мультитенантных устройств, мультибизнес-подразделений, приложений телекоммуникационных компаний и поставщиков сетевых услуг. Это также позволяет промышленной среде в полной мере использовать преимущества ограниченных сетевых ресурсов и гарантирует наилучшую производительность при передаче VoIP и видеоконференций.
Эффективное и безопасное управление
Для эффективного управления управляемый коммутатор L2+ IGS-5227-6T оснащен интерфейсами командной строки, веб-интерфейсом и SNMP-интерфейсом.
Решение для удаленного управления
Универсальная система управления сетями (UNI-NMS) и приложение CloudViewerPro от PLANET поддерживают ИТ-персонал, дистанционно управляя всеми сетевыми устройствами и отслеживая рабочие состояния PD. Таким образом, они предназначены как для предприятий, так и для отраслей, где развертывание PD может быть максимально удаленным, без необходимости посещения фактического местоположения в случае обнаружения ошибки или неисправного состояния. С помощью приложения UNI-NMS или CloudViewerPro все виды бизнеса теперь могут быстро и эффективно управляться с одной платформы.

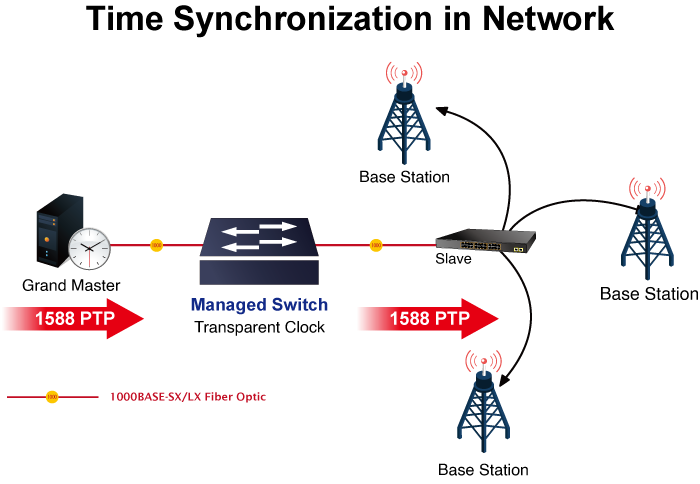

Протокол точного времени IEEE 1588
IGS-5227 идеально подходит для телекоммуникационных приложений и приложений Carrier Ethernet, поддерживая доставку услуг MEF и синхронизацию по пакетным решениям для IEEE 1588 и синхронного Ethernet.
Modbus TCP обеспечивает гибкое сетевое подключение для автоматизации производства
Благодаря поддерживаемому протоколу Modbus TCP/IP серия IGS-5227 может легко интегрироваться с системами SCADA, системами HMI и другими системами сбора данных в заводских цехах. Устройство позволяет администраторам удаленно отслеживать рабочую информацию промышленного Ethernet-коммутатора, информацию о портах и состояние связи, тем самым легко обеспечивая расширенный мониторинг и обслуживание всего завода.

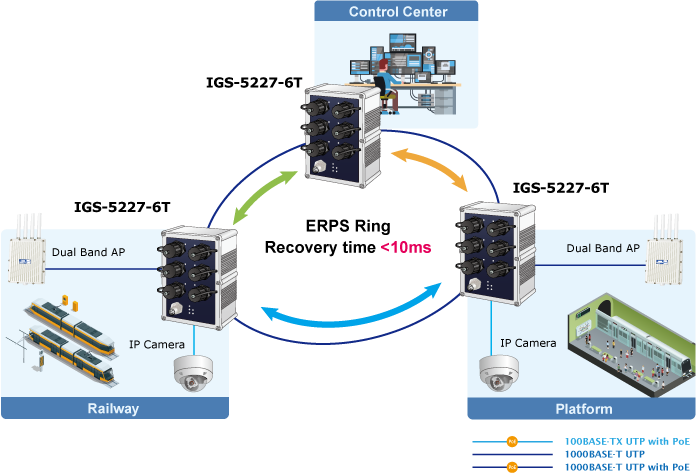

Сетевое решение высокой доступности для системы наблюдения
Коммутатор имеет возможность быстрого восстановления в случае сбоев или внешнего вмешательства. Благодаря использованию ITU-T G.8032 ERPS надежность и время безотказной работы сети могут быть значительно повышены. Таким образом, IGS-5227-6T с его резервным соединением и высокой пропускной способностью идеально подходит для построения IP-инфраструктуры наблюдения в общественном транспорте.
Статическая маршрутизация VLAN уровня 2+
Благодаря встроенным надежным протоколам маршрутизации уровня 3 IGS-5227-6T обеспечивает надежную маршрутизацию между VLAN и сегментами сети. Протоколы маршрутизации могут применяться интерфейсом VLAN с 32 записями маршрутизации. IGS-5227-6T, безусловно, идеальное решение для отраслей, обеспечивает большую безопасность, контроль и сохранение полосы пропускания, а также высокоскоростной восходящий канал.
Physical Port
Hardware Conformance
Industrial Protocol
Layer 3 IP Routing Features
Layer 2 Features
Quality of Service
Multicast
Security
Management
Hardware Specifications | |
---|---|
Copper Ports | 6 10/100/1000BASE-T waterproof and dustproof RJ45 auto-MDI/MDI-X ports |
Power Connector | 1 x M12, 5-pin A-coded male connector |
Dimensions (W x D x H) | 103 x 53 x 163 mm |
Weight | 1069g |
Enclosure | IP67 aluminum case |
Installation | Wall-mount kit or DIN-rail kit |
Power Consumption | Max. 5.28 watts/18 BTU@48V DC input (System on) Max. 8.16 watts/27.82 BTU@48V DC input (Full loading) |
Power Requirements | Dual 9~48V DC, 24V AC |
ESD Protection | 6KV DC |
LED | System: DC1 (Green), DC2 (Green), Alarm (Red) Ring (Green), R.O. (Green) 10/100/1000T RJ45 Interfaces LNK/ACT (Green) |
Hardware Specifications | |
Switch Architecture | Store-and-Forward |
Switch Fabric | 12Gbps/non-blocking |
Throughput | 8.9Mpps@64bytes |
Address Table | 8K entries, automatic source address learning and aging |
Shared Data Buffer | 4M bits |
Flow Control | IEEE 802.3x pause frame for full-duplex Back pressure for half-duplex |
Jumbo Frame | 9K bytes |
Layer 2 Management Functions | |
Port Configuration | Port disable/enable Auto-negotiation 10/100/1000Mbps full and half duplex mode selection Flow control disable/enable |
Port Status | Display each port’s speed duplex mode, link status, flow control status, auto-negotiation status, trunk status |
Port Mirroring | TX/RX/Both Many-to-1 monitor RMirror – Remote Switched Port Analyzer (Cisco RSPAN) Supports up to 5 sessions |
VLAN | IEEE 802.1Q tagged based VLAN IEEE 802.1ad Q-in-Q tunneling Private VLAN Edge (PVE) MAC-based VLAN Protocol-based VLAN Voice VLAN GVRP (GARP VLAN Registration Protocol) MRP IP Subnet-based VLAN MVR (Multicast VLAN registration) Up to 4K VLAN groups, out of 4095 VLAN IDs |
Link Aggregation | IEEE 802.3ad LACP/static trunk 3 groups with 2 port per trunk |
Spanning Tree Protocol | IEEE 802.1D Spanning Tree Protocol (STP) IEEE 802.1w Rapid Spanning Tree Protocol (RSTP) IEEE 802.1s Multiple Spanning Tree Protocol (MSTP) Supports BPDU Guard |
IGMP Snooping | IPv4 IGMP snooping v1, v2, v3 IPv4 IGMP querier mode support Up to 255 multicast groups |
MLD Snooping | IPv6 MLD snooping v1, v2 IPv6 MLD querier mode support Up to 255 multicast groups |
Ring | Supports ERPS, and complies with ITU-T G.8032 Recovery time Recovery time Supports major ring and sub-ring. |
Synchronization | IEEE 1588v2 PTP (Precision Time Protocol) Peer-to-peer transparent clock End-to-end transparent clock |
Bandwidth Control | Per port bandwidth control Ingress: 100Kbps~1000Mbps Egress: 100Kbps~1000Mbps |
QoS | Traffic classification based, Strict priority and WRR 8-level priority for switching: Port number 802.1p priority 802.1Q VLAN tag DSCP/ToS field in IP packet |
Layer 3 Functions | |
IP Interfaces | Max. 8 VLAN interfaces |
Routing Table | Max. 32 routing entries |
Routing Protocols | IPv4 software static routing IPv6 software static routing |
Security Functions | |
Access Control List | IPv4/IPv6 IP-based ACL/MAC-based ACL ACL based on: MAC Address IP Address Ethertype Protocol Type VLAN ID DSCP 802.1p Priority Up to 256 entries |
Security | Port security IP source guard, up to 256 entries Dynamic ARP inspection, up to 1K entries Command line authority control based on user level Static MAC address, up to 64 entries |
AAA | RADIUS client TACACS+ client |
Network Access Control | IEEE 802.1x port-based network access control MAC-based authentication Local/RADIUS authentication |
Management | |
Basic Management Interfaces | Telnet/Web browser/SNMP v1, v2c |
Secure Management Interfaces | SSHv2,TLSv1.2, SNMP v3 |
System Management | Firmware upgrade by HTTP protocol through Ethernet network Configuration upload/download through HTTP LLDP protocol NTP PLANET Smart Discovery Utility PLANET NMS PLANET NMSViewerPro App PLANET CloudViewerPro App |
Event Management | Remote syslog System log SMTP |
SNMP MIBs | RFC 1213 MIB-II RFC 1493 Bridge MIB RFC 1643 Ethernet MIB RFC 2863 Interface MIB RFC 2665 Ether-Like MIB RFC 2819 RMON MIB (Group 1, 2, 3 and 9) RFC 2737 Entity MIB RFC 2618 RADIUS Client MIB RFC 2863 IF-MIB RFC 2933 IGMP-STD-MIB RFC 3411 SNMP-Frameworks-MIB RFC 4292 IP Forward MIB RFC 4293 IP MIB RFC 4836 MAU-MIB IEEE 802.1X PAE LLDP |
Standards Conformance | |
Regulatory Compliance | FCC Part 15 Class A, CE |
Certification | EN50155 |
Stability Testing | IEC60068-2-32 (free fall) IEC60068-2-27 (shock) IEC60068-2-6 (vibration) |
Standards Compliance | IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX IEEE 802.3ab Gigabit 1000T IEEE 802.3x flow control and back pressure IEEE 802.3ad port trunk with LACP IEEE 802.1D Spanning Tree Protocol IEEE 802.1w Rapid Spanning Tree Protocol IEEE 802.1s Multiple Spanning Tree Protocol IEEE 802.1p Class of Service IEEE 802.1Q VLAN tagging IEEE 802.1X Port Authentication Network Control IEEE 802.1ab LLDP IEEE 802.1ag Connectivity Fault Management (CFM) IEEE 802.3az Energy Efficient Ethernet (EEE) RFC 768 UDP RFC 783 TFTP RFC 791 IP RFC 792 ICMP RFC 2068 HTTP RFC 1112 IGMP v1 RFC 2236 IGMP v2 RFC 3376 IGMP v3 RFC 2710 MLD v1 RFC 3810 MLD v2 |
Environment | |
Operating | Temperature: -40 ~ 75 degrees C Relative Humidity: 5 ~ 95% (non-condensing) |
Storage | Temperature: -40 ~ 80 degrees C Relative Humidity: 5 ~ 95% (non-condensing) |
Информация для заказа | |
---|---|
IGS-5227-6T | Industrial IP67-rated 6-Port 10/100/1000T Managed Ethernet Switch (-40~75 degrees C) |
