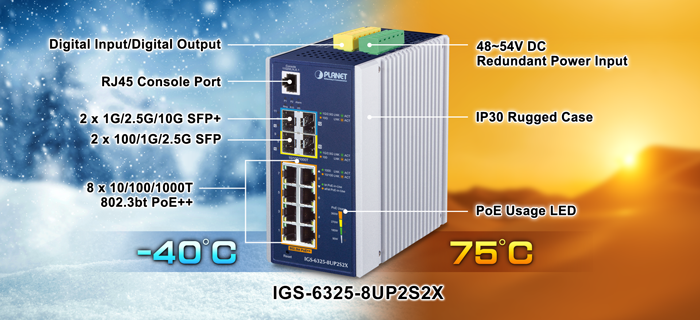

Выдающееся решение с 802.3bt PoE++ для сложных условий
Промышленный управляемый коммутатор PLANET IGS-6325-8UP2S2X L3 с поддержкой PoE++ соответствует технологии IEEE 802.3bt Power over Ethernet Plus Plus и оснащен восемью портами 10/100/1000BASE-T 802.3bt PoE++, мощность каждого из которых составляет до 95 Вт, и двумя портами 100/1000 Вт. Он собран в прочном металлическом корпусе IP30 для стабильной работы в сложных промышленных условиях. Он поддерживает разнообразные режимы работы PoE, включая порты PoE++ мощностью 95 Вт 802.3bt type-4, устаревший режим PoE и 4-парный принудительный режим для устранения несовместимости нестандартных 4-парных PoE PD в полевых условиях.
Благодаря возможности работы в широком диапазоне температур от -40 до 75 градусов Цельсия, серия PoE++ коммутаторов IGS-6325 может быть размещена практически в любых сложных условиях. Серия переключателей PoE++ IGS-6325 также допускает монтаж на DIN-рейку или стену для эффективного использования пространства шкафа.
95-ваттная мощность 802.3bt PoE++ по 4-парному кабелю UTP
Используя стандартную технологию IEEE 802.bt PoE++, IGS-6325 способен обеспечивать мощность до 95 Вт, задействуя все четыре пары в стандартном кабеле Cat5e/6 для подачи питания и передачи данных на полной скорости на каждое удаленное питаемое устройство (PD), совместимое с PoE. Мощность портов в три раза выше, чем у типичного устройства 802.3at PoE+, и это идеальное решение для таких сетевых устройств с высоким энергопотреблением, как:

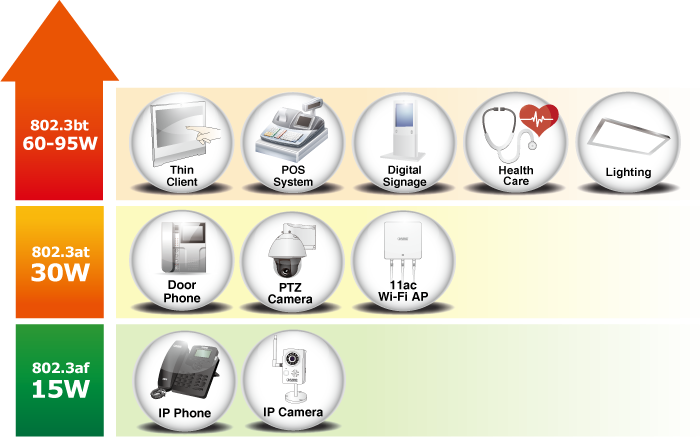

802.3bt PoE++ и расширенное управление режимами выходной мощности PoE
Для удовлетворения потребностей различных устройств, потребляющих стабильную мощность PoE, серия коммутаторов IGS-6325 PoE++ предоставляет на выбор пять различных режимов выходной мощности PoE.

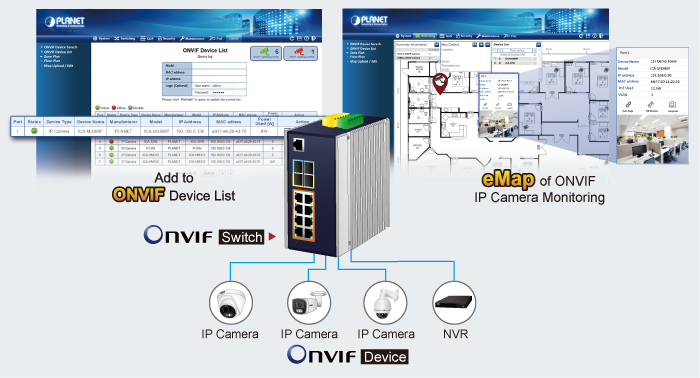

Удобная поддержка ONVIF-оборудования с функций обнаружения
PLANET недавно разработала для своих устройств поддержку ONVIF, специально созданную для взаимодействия с IP-видеонаблюдением. Из графического пользовательского интерфейса IGS-6325 вам достаточно одного щелчка мыши, чтобы найти и отобразить все устройства ONVIF через сетевое приложение.
Кроме того, вы можете загружать карту помещения на коммутатор и удаленно контролировать сборочную линию. Более того, вы можете получать информацию о наблюдении в режиме реального времени и онлайн-/оффлайн-статус; перезагрузкой PoE можно управлять из графического интерфейса.
Встроенные функции PoE для управления подключенными устройствами
Поскольку IGS-6325 представляет собой управляемый коммутатор PoE для сетей наблюдения, беспроводных сетей и сетей VoIP, он имеет следующие специальные функции управления PoE:

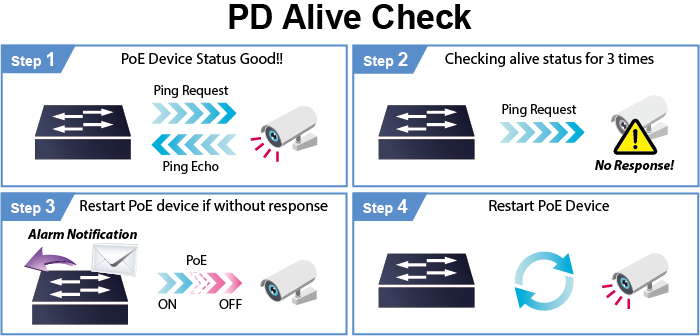

Интеллектуальная проверка состояния подключенных устройств
IGS-6325 можно настроить для мониторинга состояния подключенных устройств (PD) в режиме реального времени посредством эхо-запроса. Если PD перестает отвечать, коммутатор сбросит питание порта PoE и вернет PD в рабочее состояние. Это значительно повышает надежность, поскольку назначенный порт PoE автоматически перезагружает PD, уменьшая нагрузку на администратора.

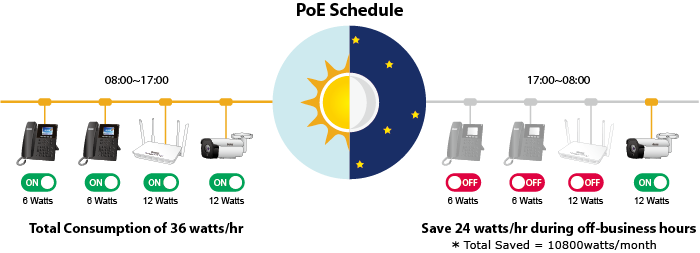

PoE Schedule экономит электроэнергию
В соответствии с тенденцией энергосбережения во всем мире и вкладом в защиту окружающей среды на Земле, IGS-6325 может эффективно управлять источником питания, помимо своей способности выдавать питание высокой мощности. Встроенная функция «PoE schedule» помогает включать или отключать подачу питания для каждого порта PoE в течение определенных интервалов времени. Это мощная функция, помогающая малым и средним предприятиям экономить электроэнергию и деньги.

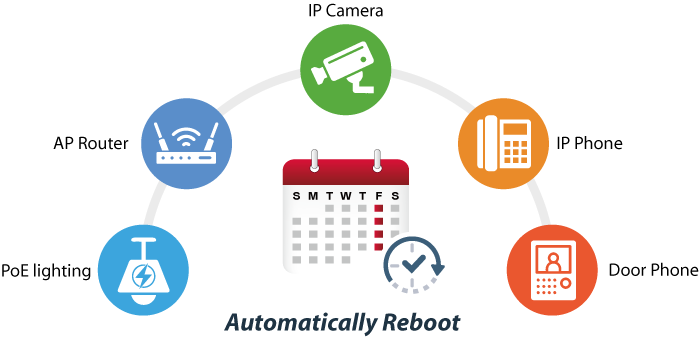

Запланированный сброс питания (Scheduled Power Recycling)
IGS-6325 позволяет перезагружать каждую из подключенных IP-камер PoE или точек беспроводного доступа PoE согласно расписанию. Тем самым он уменьшает вероятность сбоя IP-камеры или точки доступа в результате переполнения буфера.
Контроль использования PoE
С помощью диаграммы энергопотребления в веб-интерфейсе управления IGS-6325 позволяет администратору отслеживать состояние энергопотребления подключенных PD в режиме реального времени. Таким образом, это значительно повышает эффективность управления объектами.
Поддержка маршрутизации уровня 3
IGS-6325 позволяет администраторам повысить эффективность сети, настроив статическую маршрутизацию IPv4/IPv6 VLAN уровня 3 вручную или автоматически с помощью параметров протокола маршрутной информации (RIP) или Open Shortest Path First (OSPF).

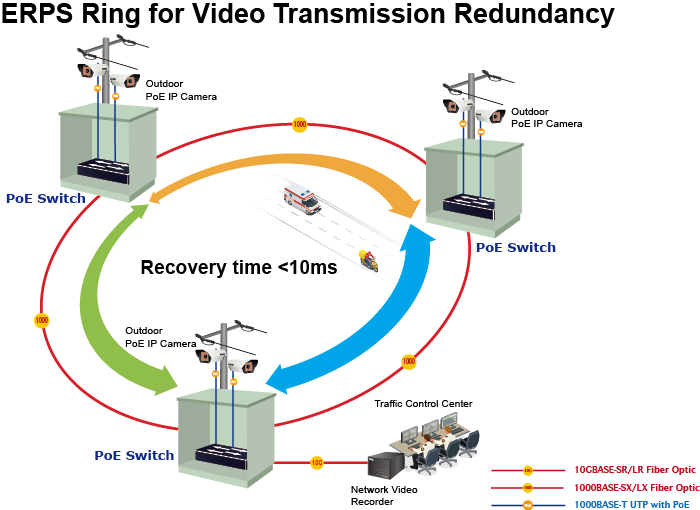

Redundant Ring, быстрое восстановление для критически важных сетевых приложений
IGS-6325 поддерживает технологию резервного кольца и обладает мощной и быстрой способностью самовосстановления для предотвращения сбоев и внешних вторжений. Он поддерживает передовую технологию ITU-T G.8032 ERPS (Ethernet Ring Protection Switching), протокол Spanning Tree (802.1s MSTP) и резервированное питание для повышения надежности системы и времени безотказной работы в различных средах. В простой кольцевой сети время восстановления канала передачи данных может достигать 10 мс.

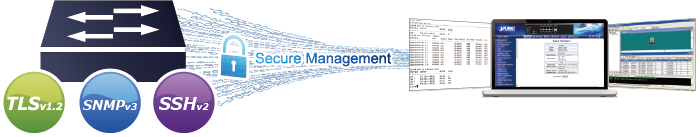

Функции кибербезопасности для минимизации рисков
Функция кибербезопасности, которая практически не требует усилий и затрат, включает защиту управления коммутатором и повышенную безопасность критически важной сети. Протоколы SSHv2 и TLSv1.2 используются для обеспечения надежной защиты от сложных угроз. Сетевой администратор теперь может создавать высокозащищенные корпоративные сети, тратя значительно меньше времени и усилий, нежели раньше.
Modbus TCP обеспечивает гибкое сетевое подключение для автоматизации производства
Благодаря поддержке протокола Modbus TCP/IP IGS-6325 может легко интегрироваться с системами SCADA, системами HMI и другими системами сбора данных в заводских цехах. Устройство позволяет администраторам удаленно отслеживать рабочую информацию промышленного Ethernet-коммутатора, информацию о портах и состояние связи, тем самым легко обеспечивая расширенный мониторинг и обслуживание всего предприятия.

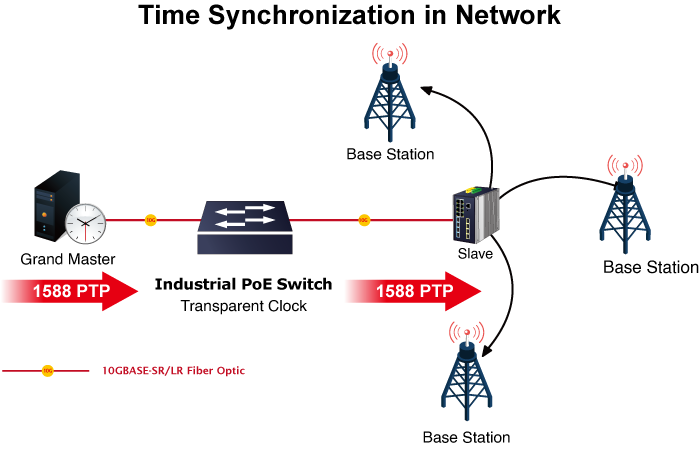

Протокол точного времени IEEE 1588
IGS-6325 идеально подходит для телекоммуникационных приложений и приложений Carrier Ethernet, поддерживая доставку услуг MEF и синхронизацию по пакетным решениям для IEEE 1588 и синхронного Ethernet.

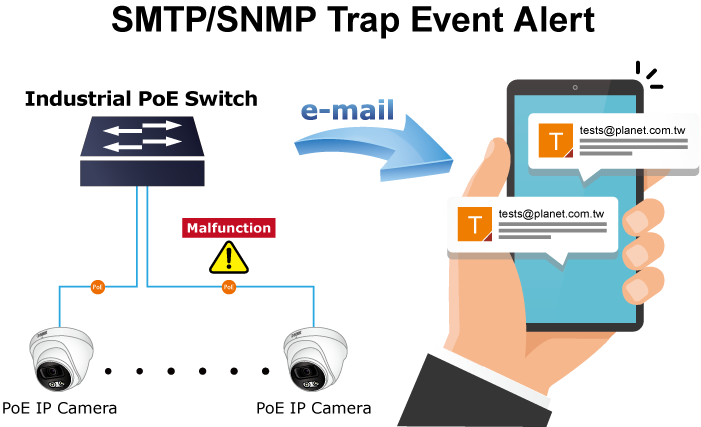

Оповещения SMTP/SNMP
IGS-6325 поддерживает функцию оповещения о событиях, которая помогает диагностировать неисправное устройство в зависимости от разрыва сетевого соединения или реакции на перезагрузку.

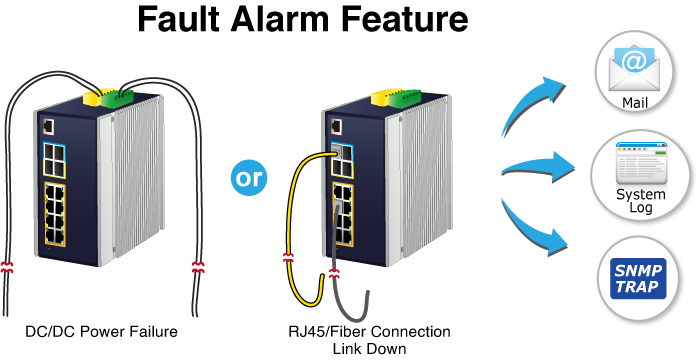

Эффективная сигнализация для лучшей защиты
IGS-6325 оснащен функцией сигнализации о сбое, которая может предупредить пользователей, если что-то не так с сервером последовательных устройств. Благодаря этой полезной функции пользователям не придется тратить время на поиск проблемы. Это поможет сэкономить время и человеческие ресурсы.

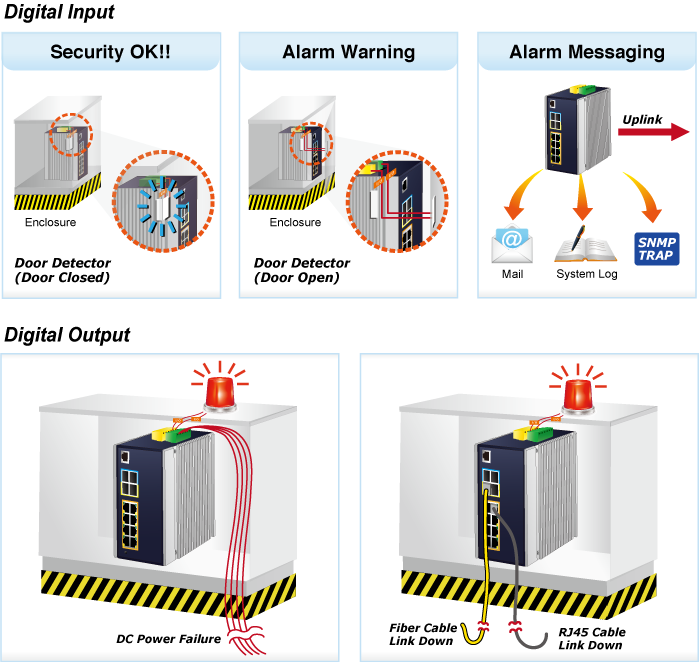

Дискретный ввод/вывод для систем сигнализации
Серия IGS-6325 оснащена цифровым входом и цифровым выходом. Этот интерфейс позволяет пользователям использовать цифровой вход для обнаружения и регистрации состояния внешнего устройства (например, детектора взлома двери) и отправки сигнала тревоги о событии администраторам. Цифровой выход можно использовать для отправки сигнала тревоги всякий раз, когда у IGS-6325 происходит потеря связи с портом или сбой питания.

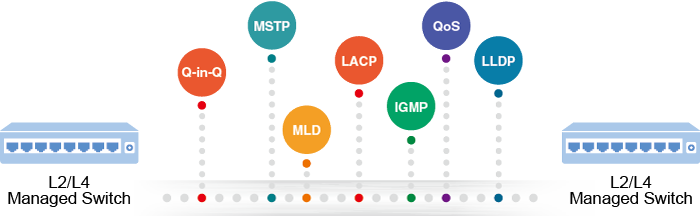

Надежные функции L2/L4
Серию IGS-6325 PoE++ можно запрограммировать для расширенных функций управления коммутатором уровня 2, таких как динамическое агрегирование каналов портов, VLAN с тегами 802.1Q, VLAN Q-in-Q, частная VLAN, протокол множественного связующего дерева (MSTP), от уровня 2 к уровню. 4 QoS, контроль полосы пропускания, отслеживание IGMP и отслеживание MLD. Благодаря агрегации поддерживающих портов серия IGS-6325 PoE++ обеспечивает работу высокоскоростной группы соединительных линий, которая имеет несколько портов, а также поддерживает аварийное переключение.
Эффективное управление
Для эффективного управления IGS-6325 оснащен интерфейсами командной строки, веб-интерфейсом и SNMP.
Решение для удаленного управления
Универсальная система управления сетью PLANET (UNI-NMS) и приложение CloudViewerPro поддерживают ИТ-персонал путем удаленного управления всеми сетевыми устройствами и мониторинга рабочего состояния PD. Таким образом, они предназначены как для предприятий, так и для отраслей, где развертывание PD может быть максимально удаленным, без необходимости отправляться в фактическое местоположение в случае обнаружения ошибки или неисправного состояния. С помощью приложения UNI-NMS или CloudViewerPro теперь можно быстро и эффективно управлять всеми видами бизнеса с одной платформы.
Мощная сетевая безопасность
Серия IGS-6325 поддерживает список управления доступом (Access Control List) уровней от 2 до 4 для обеспечения безопасности на периферии. Его можно использовать для ограничения доступа к сети путем отклонения пакетов на основе IP-адреса источника и назначения, портов TCP/UDP или определенных типичных сетевых приложений. Его механизм защиты также включает аутентификацию пользователей и устройств на основе портов 802.1X и MAC-адресов. Благодаря функции частной VLAN связь между граничными портами можно предотвратить, чтобы обеспечить конфиденциальность пользователя.
Расширенная защита IP-сети
GS-4210-48P4S также поддерживает функции DHCP Snooping, IP Source Guard и Dynamic ARP Inspection для предотвращения атаки IP snooping и отбрасывания ARP-пакетов с недопустимым MAC-адресом. Сетевой администратор теперь может создавать высокозащищенные корпоративные сети со значительно меньшими затратами времени и усилий.
Гибкое и надежное 10-гигабитное решение
10G Ethernet — это большой скачок в эволюции Ethernet. Каждый слот SFP+ поддерживает тройную скорость 10GBASE-SR/LR, 2500BASE-X или 1000BASE-SX/LX/BX, что означает, что администратор теперь может гибко выбирать подходящий трансивер SFP+/SFP в соответствии с расстоянием передачи или скоростью передачи, необходимой для эффективно расширять сеть. Благодаря 4-портовому каналу Ethernet 10 Гбит/с серия IGS-6325 обеспечивает широкую полосу пропускания и высокую вычислительную мощность.
Интеллектуальный механизм диагностики SFP

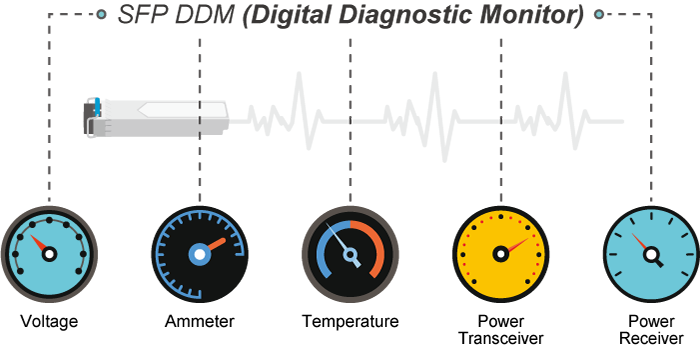

IGS-6325 поддерживает функцию SFP-DDM (Digital Diagnostic Monitor), которая позволяет сетевому администратору легко отслеживать параметры SFP в режиме реального времени, такие как выходная оптическая мощность, входная оптическая мощность, температура, ток смещения лазера и напряжение питания приемопередатчика.

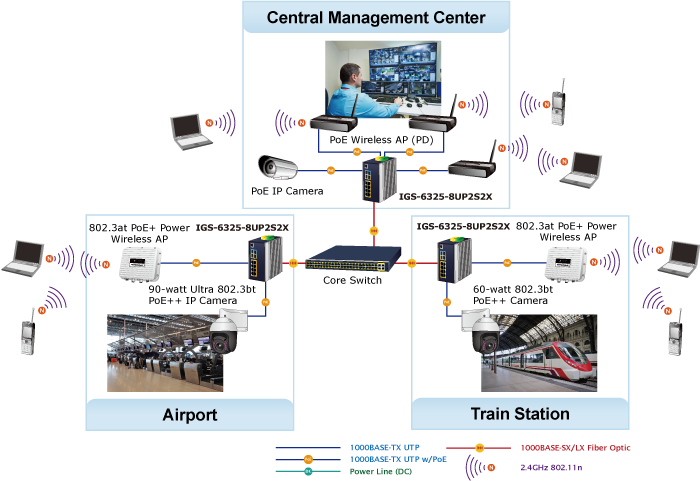

PoE-коммутатор промышленной зоны / рабочей группы
Предоставляя сети 8 интерфейсов c PoE+, IGS-6325 может легко стать источником питания для системы IP-телефонии, системы IP-камер или группы беспроводных точек доступа для промышленной сети. Например, 8 IP-камер PoE или точек беспроводного доступа могут быть легко размещены в здании для нужд наблюдения или беспроводной сети роуминга. IGS-6325 снимает требование на установку розеток питания, что делает установку IP-камер или беспроводных точек доступа проще и эффективнее.
Развертывание сети Gigabit 802.3bt PoE++ и PoE+
Для управления системой питания ваших сетевых устройств серия IGS-6325 PoE++ может напрямую взаимодействовать с сетевыми устройствами, такими как PoE IP-телефон сети VoIP. Коммутатор 802.3bt PoE++ может быть напрямую подключен к любым сторонним устройствам, совместимым с IEEE 802.3af/802.3at/802.3bt, установленным в радиусе 100 метров. Кроме того, IGS-6325 PoE++ может работать на гораздо большем расстоянии, используя удлинитель PLANET PoE для питания PoE PD, который может быть установлен на расстоянии более 100 метров.
Physical Port
802.3bt Power over Ethernet
Industrial Protocol
Industrial Hardened Design
Digital Input and Digital Output
Layer 3 IP Routing Features
Layer 2 Features
Quality of Service
Multicast
Security
Management
Hardware Specifications | |
---|---|
Copper Ports | 8 10/100/1000BASE-T RJ45 auto-MDI/MDI-X ports |
SFP Ports | 2 1000BASE-SX/LX/BX SFP slot interfaces (Port-9 and Port-10) Compatible with 100BASE-FX and 2500BASE-X SFP |
SFP+ Ports | 2 10GbBASE-SR/LR SFP+ interfaces (Port-11 to Port-12) Compatible with 1000BASE-SX/LX/BX and 2500BASE-X SFP transceiver |
PoE Injector Ports | 8 ports with 802.3bt PoE++ injector function with Port-1 to Port-8 |
Console | 1 x RJ45-to-RS232 serial port (115200, 8, N, 1) |
Reset Button | > 5 sec: Factory default |
Connector | Removable 6-pin terminal block for power input Pin 1/2 for Power 1, Pin 3/4 for fault alarm, Pin 5/6 for Power 2 Removable 6-pin terminal block for DI/DO interface Pin 1/2 for DI 1 & 2, Pin 3/4 for DO 1 & 2, Pin 5/6 for GND |
Alarm | One relay output for power failure. Alarm relay current carry ability: 1A @ 24V DC |
Digital Input (DO) | 2 digital input: Level 0: -24~2.1V (±0.1V) Level 1: 2.1~24V (±0.1V) Input load to 24V DC, 10mA max. |
Digital Output (DO) | 2 digital output: Open collector to 24VDC, 100mA |
Installation | DIN-rail or wall mounting |
Enclosure | IP30 aluminum case |
Dimensions (W x D x H) | 86 x 107 x 152 mm |
Weight | 1,355 g |
Power Requirements | Dual DC 48~54V, 8.5A max. (>52V DC for 802.3bt PoE++ output recommended) |
Power Consumption | Max. 27.6 watts/94.18 BTU@ dual 54V DC input (System on) Max. 415.2 watts/1416.72 BTU@ dual 54V DC input (Full loading with 802.3bt PoE++ function) |
ESD Protection | Air 8KV DC Contact 6KV DC |
Surge Protection | 4KV DC |
LED Indicator | System: Power 1 (Green), Power 2 (Green) Fault Alarm (Red) Ring (Green), Ring Owner (Green) DIDO (Red) Per 10/100/1000T RJ45 PoE++ Port: 1000Mbps LNK/ACT (Green) 10/100Mbps LNK/ACT (Amber) 802.3bt PoE++-in-use x 1 (Green) 802.3at/af PoE-in-use x 1 (Amber) Per SFP Interface: 1000/2500 LNK/ACT (Green) 100 LNK/ACT (Amber) Per SFP+ Port: 1000/2500 LNK/ACT (Green) 10Gbps LNK/ACT (Amber) PoE Usage: 90W, 180W, 270W, 360W (Amber) |
Switching Specifications | |
Switch Architecture | Store-and-Forward |
Switch Fabric | 60Gbps/non-blocking |
Throughput (packet per second) | 44.64Mpps@ 64 bytes packet |
Address Table | 16K entries, automatic source address learning and aging |
Shared Data Buffer | 32Mbits |
Flow Control | IEEE 802.3x pause frame for full-duplex Back pressure for half-duplex |
Jumbo Frame | 10Kbytes |
Power Over Ethernet | |
PoE Standard | IEEE 802.3bt PoE++ Type-4 PSE Backward compatible with 802.3at PoE+ PSE |
PoE Power Supply Type | 802.3bt End-span Mid-span |
PoE Power Output | Per port 48V ~ 54VDC 802.3bt Type-4 mode: maximum 95 watts Legacy mode: maximum 95 watts Force mode: maximum 95 watts End-span mode: maximum 36 watts Mid-span mode: maximum 36 watts |
Power Pin Assignment | End-span: 1/2(-), 3/6(+) Mid-span: 4/5(+), 7/8(-) 802.3bt/UPoE: 1/2(-), 3/6(+),4/5(+), 7/8(-) |
PoE Power Budget | Single power input: 240W maximum (depending on power input) Dual power input: 360W maximum (depending on power input) ※Dual power input must be the same as DC voltage, like dual 54V. |
PoE Ability PD @ 12.5 watts | 8 units |
PoE Ability PD @ 25 watts | 8 units |
PoE Ability PD @ 51 watts | 6 units |
PoE Ability PD @ 71 watts | 4 units |
PoE Management Functions | |
PoE System Management | PoE Port status monitoring Total PoE power budget control PoE usage threshold and temperature threshold |
Enhanced PoE Mode | Standard/Legacy/Force |
PoE Device Live Detection | Per port remote PD IP address 4 actions None PD reboot PR reboot and alarm Alarm |
PoE Power Recycling | Daily or predefined schedule |
PoE Schedule | 4 schedule profiles |

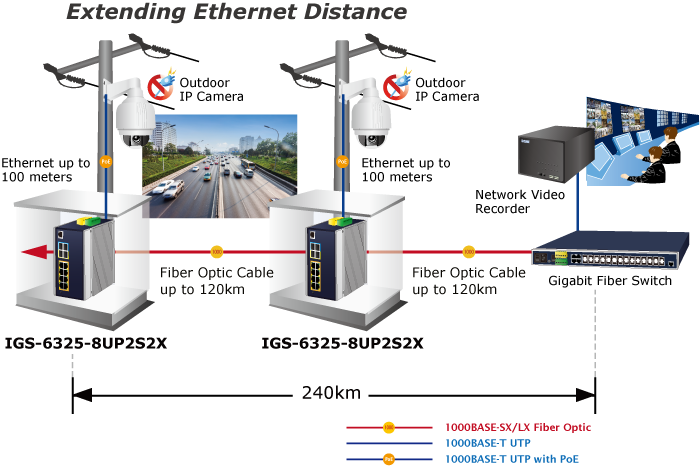

PoE Extend Mode | Max. 200 meters |
Layer 3 Functions | |
IP Interfaces | Max. 128 VLAN interfaces |
Routing Table | Max. 128 routing entries Max. 4K H/W routing table entries |
Routing Protocols | IPv4 RIPv1/v2 IPv4 OSPFv2 IPv4 hardware static routing IPv6 OSPFv3 IPv6 hardware static routing |
Layer 2 Functions | |
Port Configuration | Port disable/enable Auto-negotiation 10/100/1000Mbps full and half duplex mode selection Flow control disable/enable Port link capability control |
Port Status | Display each port’s speed duplex mode, link status, flow control status, auto negotiation status, trunk status |
Port Mirroring | TX/RX/both Many-to-1 monitor RMirror – Remote Switched Port Analyzer (Cisco RSPAN) Supports up to 5 sessions |
VLAN | IEEE 802.1Q tag-based VLAN IEEE 802.1ad Q-in-Q tunneling Private VLAN Edge (PVE) MAC-based VLAN Protocol-based VLAN Voice VLAN MVR (Multicast VLAN Registration) GVRP (GARP VLAN Registration Protocol) Up to 4K VLAN groups, out of 4096 VLAN IDs |
Spanning Tree Protocol | IEEE 802.1D Spanning Tree Protocol IEEE 802.1w Rapid Spanning Tree Protocol IEEE 802.1s Multiple Spanning Tree Protocol BPDU Guard |
Link Aggregation | IEEE 802.3ad LACP/static trunk Supports 6 trunk groups with 4 ports per trunk group |
IGMP Snooping | IPv4 IGMP (v1/v2/v3) snooping IPv4 IGMP querier mode support IPv4 IGMP Snooping port filtering Supports 255 IGMP groups |
MLD Snooping | IPv6 MLD (v1/v2) snooping, IPv6 MLD querier mode support Supports 255 MLD groups |
Ring | Supports ERPS, and complies with ITU-T G.8032 Recovery time Recovery time Supports major ring and sub-ring |
Synchronization | IEEE 1588v2 PTP (Precision Time Protocol) Peer-to-peer transparent clock End-to-end transparent clock |
QoS | Traffic classification based, strict priority and WRR 8-level priority for switching Port number 802.1p priority 802.1Q VLAN tag DSCP/TOS field in IP packet |
Bandwidth Control | Per port bandwidth control Ingress: 500Kb~1000Mbps Egress: 500Kb~1000Mbps |
Security Functions | |
Access Control List | IP-based ACL/MAC-based ACL ACL based on: MAC Address IP Address Ethertype Protocol Type VLAN ID DSCP 802.1p Priority Up to 512 entries |
Security | Port security IP source guard, up to 512 entries Dynamic ARP inspection, up to 1K entries Command line authority control based on user level Static MAC address, up to 64 entries |
AAA | RADIUS client TACACS+ client |
Network Access Control | IEEE 802.1x port-based network access control MAC-based authentication Local/RADIUS authentication |
Management | |
Basic Management Interfaces | Console; Telnet; Web browser; SNMP v1, v2c |
Secure Management Interfaces | SSHv1/SSHv2, TLS1.2, SNMP v3 |
System Management | Firmware upgrade by HTTP protocol through Ethernet network Configuration upload/download through HTTP Remote syslog System log LLDP protocol NTP PLANET Smart Discovery Utility PLANET CloudViewer app |
Event Management | Remote syslog System log SMTP |
ONVIF | ONVIF device discovery ONVIF device monitoring Floor map |
SNMP MIBs | RFC 1213 MIB-II RFC 1493 Bridge MIB RFC 1643 Ethernet MIB RFC 2863 Interface MIB RFC 2665 Ether-Like MIB RFC 2819 RMON MIB (Group 1, 2, 3 and 9) RFC 2737 Entity MIB RFC 2618 RADIUS Client MIB RFC 2863 IF-MIB RFC 2933 IGMP-STD-MIB RFC 3411 SNMP-Frameworks-MIB RFC 4292 IP Forward MIB RFC 4293 IP MIB RFC 4836 MAU-MIB IEEE 802.1X PAE LLDP MAU-MIB |
Standards Conformance | |
Regulatory Compliance | FCC Part 15 Class A, CE |
Stability Testing | IEC60068-2-32 (free fall) IEC60068-2-27 (shock) IEC60068-2-6 (vibration) |
Standards Compliance | IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX/100BASE-FX IEEE 802.3z Gigabit SX/LX IEEE 802.3ab Gigabit 1000T IEEE 802.3ae 10Gb/s Ethernet (IGS-6325-8UP2S2X) IEEE 802.3x flow control and back pressure IEEE 802.3ad port trunk with LACP IEEE 802.1D Spanning Tree Protocol IEEE 802.1w Rapid Spanning Tree Protocol IEEE 802.1s Multiple Spanning Tree Protocol IEEE 802.1p Class of Service IEEE 802.1Q VLAN tagging IEEE 802.1ad Q-in-Q VLAN stacking IEEE 802.1X Port Authentication Network Control IEEE 802.1ab LLDP IEEE 802.3af Power over Ethernet IEEE 802.3at Power over Ethernet Plus IEEE 802.3bt Power over Ethernet Plus Plus IEEE 802.3ah OAM IEEE 802.1ag Connectivity Fault Management (CFM) IEEE 802.3az Energy Efficient Ethernet (EEE) IEEE 1588 PTPv2 RFC 768 UDP RFC 783 TFTP RFC 791 IP RFC 792 ICMP RFC 2068 HTTP RFC 1058 RIP v1 RFC 2453 RIP v2 RFC 1112 IGMP v1 RFC 2236 IGMP v2 RFC 3376 IGMP v3 RFC 2710 MLD v1 FRC 3810 MLD v2 RFC 2328 OSPF v2 RFC 2740 OSPF v3 ITU-T G.8032 ERPS Ring ITU-T Y.1731 Performance Monitoring |
Environment | |
Operating | Temperature: -40 ~ 75 degrees C Relative Humidity: 5 ~ 95% (non-condensing) |
Storage | Temperature: -40 ~ 85 degrees C Relative Humidity: 5 ~ 95% (non-condensing) |
Дата | Версия | Описание | Скачать |
---|---|---|---|
27.09.2024 | 2.0 | IGS-6325-8UP2S2X |
![]() |
Дата | Версия | Описание | Скачать |
---|---|---|---|
21.06.2024 | 1.5 | [Release for hardware version 2.0.] For PSTI version. |
![]() |
Дата | Версия | Описание | Скачать |
---|---|---|---|
15.09.2023 | 1.6 | Initial release. |
![]() |
28.06.2024 | 1.7 | [Release for hardware version 2.0.] Added PSTI function. |
![]() |
Дата | Версия | Описание | Скачать |
---|---|---|---|
21.06.2024 | 2.0 | EC Declaration. |
![]() |
Фото | Модель | Описание |
---|
Информация для заказа | |
---|---|
IGS-6325-8UP2S2X | Industrial L3 8-Port 10/100/1000T 802.3bt PoE + 2-Port 1G/2.5G SFP + 2-Port 10G SFP+ Managed Ethernet Switch |
Аксессуары | |
---|---|
PWR-480-48 | 48V, 480W DIN-rail Power Supply (NDR-480-48, adjustable 48-56V DC Output) |
