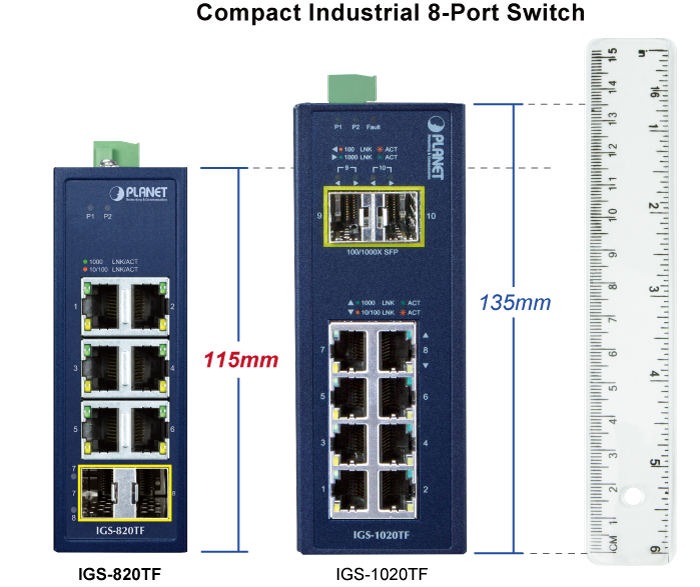

Компактный размер для большей практичности

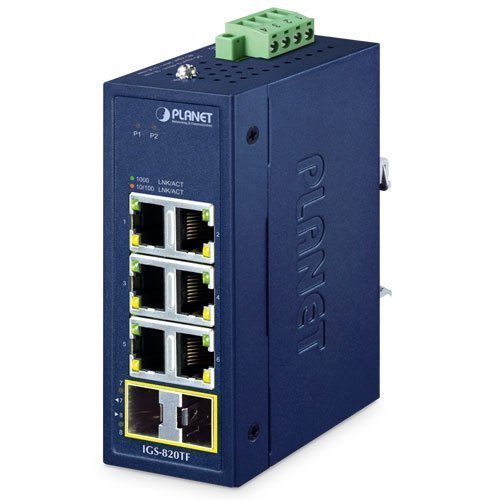

Компактный промышленный коммутатор PLANET IGS-820TF с 6 портами 10/100/1000T и 2 портами 1000X SFP Gigabit Ethernet предназначен для промышленного использования, оснащен 6 портами 10/100/1000BASE-T RJ45 с автосогласованием и 2 интерфейсами 1000BASE-X SFP. Он поддерживает обратную совместимость с трансиверами 100BASE-FX, размещен в прочном, но компактном корпусе со степенью защиты IP30 и оснащен широкополосной резервной системой питания (9~48 В постоянного тока или 24 В переменного тока). IGS-820TF способен работать в суровых условиях с температурным диапазоном от -40 до 75 градусов по Цельсию.
Поскольку тенденция к инфраструктуре IIoT (промышленный Интернет вещей) продолжает расти, IGS-820TF упрощает развертывание промышленной сети с помощью функции Plug and Play. Помимо обеспечения стабильной и надежной быстрой передачи данных и электроэнергии, он соответствует видению AIoT (искусственный интеллект вещей), обеспечивая бесшовную интеграцию интеллектуальных систем. Эта интеграция облегчает принятие решений в реальном времени, эксплуатационную эффективность и ценный анализ данных в различных промышленных приложениях.

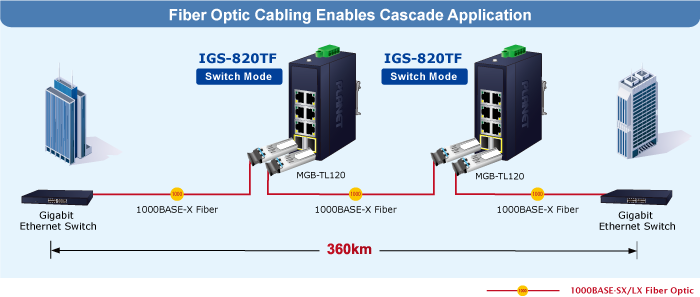

Возможность подключения по оптике поможет расширить сеть
IGS-820TF оснащен двумя портами 1000X SFP Gigabit Ethernet, которые поддерживают двухскоростную функциональность, совместимыми с оптоволоконными модулями 100BASE-FX и 1000BASE-SX/LX SFP (Small Form-factor Pluggable). Эти порты поддерживают функцию автоматического обнаружения, что позволяет администраторам гибко выбирать наиболее подходящий трансивер SFP в зависимости от требуемого расстояния передачи или скорости. Такая адаптивность обеспечивает эффективное расширение сети с расстоянием передачи от 550 метров до 2 километров при использовании многомодового волокна и до 10/20/30/40/50/60/70/120 километров при использовании одномодового или WDM-волокна.
Возможность оптоволоконного восходящего канала гарантирует высокую пропускную способность для всех подключенных узлов и расширяет сеть на большие расстояния, что делает ее идеальной для восходящего канала связи с магистральными коммутаторами или центрами мониторинга. Независимо от того, внедряете ли вы решение FTTH (оптоволокно до дома), FTTC (оптоволокно до приусадебного участка) или FTTB (оптоволокно до здания), IGS-820TF упрощает процесс как для интернет-провайдеров, так и для предприятий. Его прочная конструкция и безопасная топология позволяют ему бесперебойно обрабатывать большие объемы данных, легко подключаясь к коммутаторам метро, магистралям или серверам высокой емкости.
Низкое энергопотребление для принципов ESG
IGS-820TF использует передовую технологию экологичных сетей, которая соответствует принципам охраны окружающей среды, общества и управления (ESG). Она обеспечивает энергосберегающие функции при подключении и отключении кабеля. Эти характеристики позволяют IGS-820TF поддерживать чрезвычайно низкое энергопотребление даже при полной нагрузке, эффективно экономя энергию и обеспечивая при этом выдающуюся производительность. По сравнению с IGS-801T, использование IGS-820T может сэкономить более 50% потребляемой энергии.
Благодаря функции Auto Power Savings и протоколу IEEE 802.3az Energy Efficient Ethernet (EEE) IGS-820TF может автоматически определять состояние кабельного соединения и сетевой трафик, соответствующим образом регулируя свое энергопотребление. Когда активность устройства ниже, коммутатор потребляет меньше энергии, достигая большей энергоэффективности.

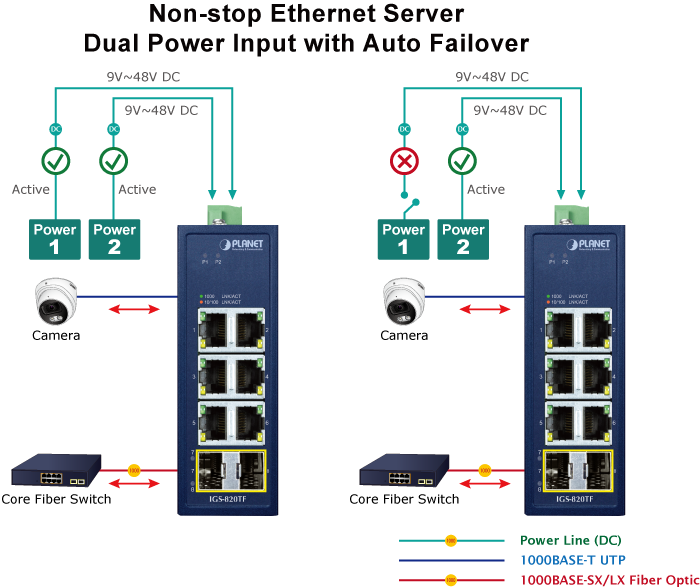

Резервированное питание для надежных сетевых решений
IGS-820TF оснащен двойной системой питания с широким диапазоном напряжений (9–48 В постоянного тока или 24 В переменного тока), для повышения надежности системы и увеличения времени безотказной работы. Например, когда источник питания 1 не работает, функция аппаратного переключения при сбое будет активирована автоматически, чтобы продолжать подачу питания IGS-820TF через источник питания 2 в качестве альтернативы без какого-либо перерыва в работе.
Высокая производительность коммутатора
IGS-820TF обеспечивает высокопроизводительную архитектуру коммутатора с 6 портами Gigabit Ethernet и 2 интерфейсами SFP, обеспечивающими неблокируемую коммутационную матрицу и пропускную способность на скорости проводов до 16 Гбит/с. Его таблица MAC-адресов 4K поддерживает передачу пакетов на скорости проводов без потери пакетов. Функция управления потоком дополнительно обеспечивает быструю и надежную передачу данных для требовательных промышленных приложений.
Легкость подключения
Все медные интерфейсы RJ45 в IGS-820TF поддерживают автоматическое согласование 10/100/1000 Мбит/с для оптимального определения скорости через кабели RJ45 категории 6, 5 или 5e. Функция auto-MDI/MDI-X обеспечивает бесшовное подключение к любому устройству Ethernet без необходимости использования специальных прямых или перекрестных кабелей. Кроме того, IGS-820TF включает 2 интерфейса 1000BASE-X SFP, которые обеспечивают гибкое и надежное оптоволоконное подключение для приложений с большой пропускной способностью на больших расстояниях. Он поддерживает установку модуля SFP Plug and Play с функцией горячей замены, что позволяет пользователям легко добавлять или заменять модули SFP, не нарушая работу системы. Эти функции обеспечивают универсальное и бесперебойное развертывание сети в различных промышленных средах.

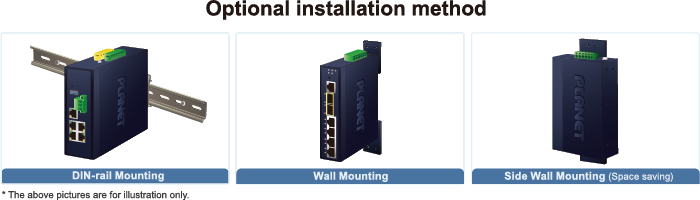

Гибкая и простая установка в ограниченном пространстве
Компактный IGS-820TF специально разработан для установки в узких помещениях, например, в настенном шкафу. Его можно установить с помощью стационарного настенного крепления или на DIN-рейке, что делает его использование более гибким и простым в любом месте с ограниченным пространством.

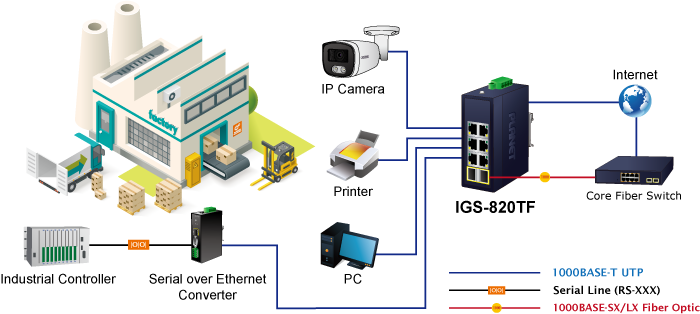

Разработан для промышленного применения
Промышленный неуправляемый коммутатор PLANET IGS-820TF с 6 портами 10/100/1000BASE-T RJ45 и 2 слотами 1000BASE-X SFP предназначен для различных промышленных и инфраструктурных приложений:
- Промышленная автоматизация: соединяет системы производственных линий и роботизированные системы управления, надежно работая при экстремальных температурах (от -40 °C до 75 °C).
- Интеллектуальные транспортные системы (ИТС): поддерживают управление дорожным движением, системы взимания платы и наблюдение с помощью оптоволоконных соединений на большие расстояния.
- Умная энергетика и коммунальные услуги: обеспечивает стабильное подключение к установкам возобновляемой энергии и системам удаленного мониторинга с резервными входами питания.
- Интернет вещей и IIoT: обеспечивает бесперебойную интеграцию интеллектуальных датчиков и устройств для сбора и анализа данных в режиме реального времени.
- Умные здания: идеально подходит для систем автоматизации зданий, видеонаблюдения и отопления, вентиляции и кондиционирования воздуха благодаря компактной конструкции и гибким вариантам установки.
- Удаленный мониторинг: обеспечивает надежную передачу данных для сетей видеонаблюдения и безопасности в промышленных или отдаленных районах.
Physical Port
- 6-port 10/100/1000BASE-T RJ45 with auto-MDI/MDI-X function
- 2-port 100/1000BASE-X SFP
Layer 2 Features
- Complies with IEEE 802.3 10BASE-T, IEEE 802.3u 100BASE-TX, IEEE 802.3ab 1000BASE-T, and IEEE 802.3z Ethernet standards.
- Supports auto-negotiation for 10/100Mbps half/full duplex and 1000Mbps full duplex modes.
- Prevents packet loss with back pressure (half-duplex) and IEEE 802.3x pause frame flow control (full-duplex).
- High-performance Store and Forward architecture, broadcast storm control and runt/CRC filtering eliminate erroneous packets to optimize the network bandwidth.
- Backplane (switching fabric): 16Gbps
- Integrated address look-up engine, supporting 4K absolute MAC addresses
- 9K jumbo packet size
- Automatic address learning and address aging
- CSMA/CD Protocol
Industrial Case and Installation
- IP30 compact metal case
- DIN-rail and wall-mount designs
- 9 to 48V DC, redundant power with reverse polarity protection, and connective, removable terminal block for master and slave power; 24V AC power support
- Supports 6000 VDC Ethernet ESD protection
- -40 to 75 degrees C operating temperature
- Free fall, shock-proof and vibration-proof for industries
