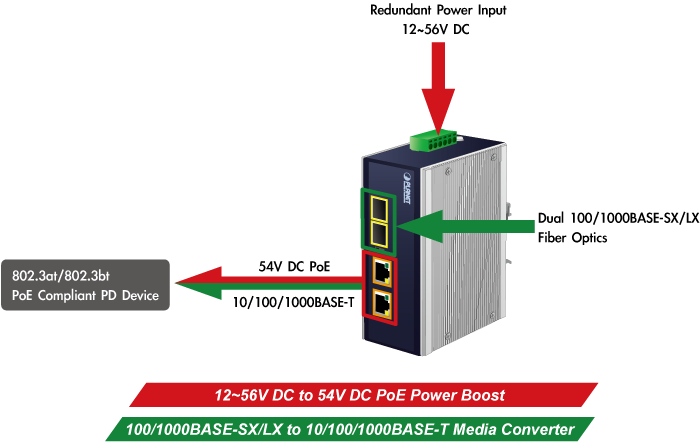

Промышленный гигабитный медиаконвертер PLANET IGUP-2205AT сочетает в себе преобразование среды Ethernet (от 1000BASE-X до 10/100/1000BASE-T) с функцией инжектора 802.3bt Power over Ethernet Plus Plus (PoE++), обеспечивая выходную мощность до 190 Вт для обоих портов и высокую скорость передачи данных на ПД (устройства с питанием), установленные в удаленной зоне, где требуется достаточная и надежная потребляемая мощность. Его оптоволоконный восходящий порт 1000BASE-X обеспечивает высокоскоростную и стабильную передачу данных на большие расстояния в удаленную базовую сеть. Специальная и удобная система питания IGUP-2205AT поддерживает два входа питания постоянного тока 12–56 В для обеспечения резервирования питания и гибкости эксплуатации.
Благодаря возможности работы при температуре от -40 до 75 градусов Цельсия и прочному корпусу IP30 IGUP-2205AT можно размещать практически в любых сложных условиях.
Возможность подключения по оптике поможет расширить сеть
Максимальное расстояние между PoE PSE (оборудованием источника питания) и PD по кабелю Ethernet составляет 100 метров. Чтобы расширить диапазон развертывания PoE, IGUP-2205AT интегрирован с оптоволоконным интерфейсом для приложений на больших расстояниях. Тип оптоволоконного разъема IGUP-2205AT следующий:
Благодаря поддержке больших расстояний по оптоволокну IGUP-2205AT по-прежнему обеспечивает скорость передачи данных до 1000 Мбит/с. Он работает в высокопроизводительном механизме Store and Forward, а также может предотвратить потерю пакетов с помощью управления потоком IEEE 802.3x. Кроме того, он может немедленно оповестить администраторов о проблеме в канале связи и предоставить эффективное решение для мониторинга энергопотребления сети.
Мощный источник питания Plug and Play

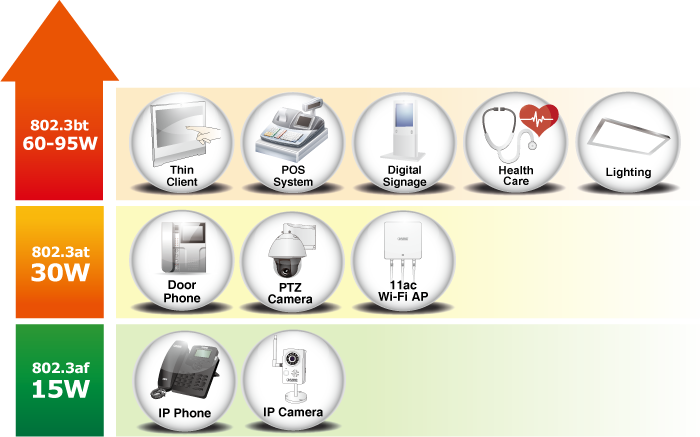

Соответствуя технологии IEEE 802.3bt Power over Ethernet Plus, IGUP-2205AT обеспечивает выходную мощность PoE до 95 Вт, что в три раза превышает мощность предыдущего 802.3at. Благодаря функции Legacy в конструкции DIP-переключателя он также обратно совместим со стандартами PoE 802.3af/at, что позволяет пользователям гибко развертывать стандартные и высокомощные устройства одновременно без необходимости настройки программного обеспечения. Благодаря передаче данных и питанию через Ethernet от одного устройства IGUP-2205AT может сократить прокладку кабелей и устранить необходимость в выделенных электрических розетках на стене, потолке или в любом другом труднодоступном месте.
Удобная и надежная система питания
Чтобы облегчить использование питания PoE++ 802.3bt с широко используемым входом питания постоянного тока 12–48 В для транспортных и промышленных приложений, IGUP-2205AT использует технологию повышения мощности от 12–48 В постоянного тока до 56 В для решения проблемы источника питания, но не требуют специальных источников питания. Его конструкция с широким диапазоном напряжений подходит для работы по всему миру с приложениями высокой доступности, требующими двойного или резервного источника питания.
Экологичная конструкция для промышленных сетей PoE
IGUP-2205AT специально разработан с использованием долговечных компонентов и прочного корпуса для надежной работы в электрически суровых и климатических условиях, таких как производственные цеха или уличные шкафы управления дорожным движением. IGUP-2205AT собран в компактном прочном корпусе со степенью защиты IP30, который позволяет установить его на DIN-рейку или на стену и эффективно использовать пространство шкафа. Благодаря прочному корпусу и PoE, IGUP-2205AT идеально подходит для поставщиков услуг, кампусов и общественных мест, позволяя легко и эффективно и с минимальными затратами развертывать точки беспроводного доступа PoE, IP-камеры или IP-телефоны в любых местах. Он также может работать в широком диапазоне температур от -40 до 75 градусов Цельсия, поэтому его можно разместить практически в любом месте.
Гибкое и дружественное развертывание PoE с использованием гигабитных SFP

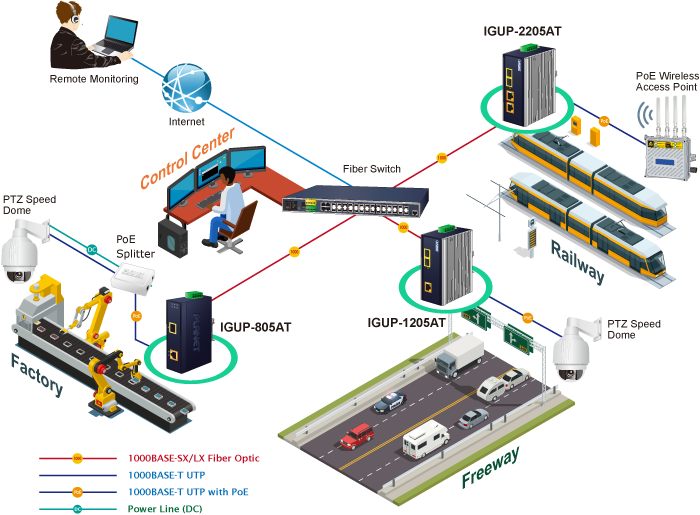

В местах, где трудно найти розетку, IGUP-2205AT обеспечивает самый простой способ питания сетевого оборудования, такого как IP-камеры PTZ (Pan, Tilt & Zoom), скоростные купольные IP-камеры, цветные сенсорные телефоны VoIP, многофункциональные -канальные (IEEE 802.11a/b/g/n/ac) точки доступа к беспроводной локальной сети и другие сетевые устройства, которым для нормального функционирования требуется более высокая мощность. Например, пользователи могут гибко устанавливать IP-камеру безопасности, беспроводную точку доступа и другое сетевое оборудование, совместимое со стандартом IEEE 802.3bt/at/af, в общественных местах, таких как станции, автострады, аэропорты и университетские городки, для наблюдения и беспроводного роуминга.
Physical Port
Power over Ethernet
Layer 2 Features
Hardware
Industrial Case and Installation
Hardware Specifications | |
---|---|
Copper Port | 2 x 10/100/1000BASE-T |
SFP Slot | 2 x 1000BASE-SX/LX/BX SFP interface Compatible with 100BASE-FX SFP |
Flow Control | Back pressure for half duplex mode IEEE 802.3x pause frame for full duplex mode |
Maximum Frame Size | 9K |
LED Indicators | System: Power 1 (Green), Power 2 (Green), Fault Alarm (Red) PoE Usage: (Amber) Fiber: 100BASE-X: LNK/ACT (Amber) 1000BASE-X: LINK/ACT (Green) TP: 10/100/1000BASE-T: LNK/ACT (Green) PoE: PoE-in-Use (Amber) |
Dimensions (W x D x H) | 55 x 85 x 135 mm |
Weight | 665 g |
Power Requirements | DC 12~56V, supports reverse polarity protection |
Power Consumption | System ON without loading DC 12V: 4.56W DC 48V: 5.28W Full loading with PoE DC 12V: 67.44W DC 48V: 205W |
DIP Switch | Standard/Legacy mode |
Enclosure | IP30 metal case |
Installation | DIN-rail kit and wall-mount ear |
ESD Protection | 6KV DC |
Cables | 10/100/1000BASE-T: 2-pair UTP Cat. 3, 4, 5, 5e, 6 (maximum 100 meters) EIA/TIA-568 100-ohm STP (maximum 100 meters) 100BASE-FX/1000BASE-SX/LX: Multi-mode: 50/125μm or 62.5/125μm optical fiber Single-mode: 9/125μm optical fiber |
Power Over Ethernet | |
PoE Standard | IEEE 802.3bt Power over Ethernet Plus Plus Type 4 |
PoE Power Output | Standard (BT) mode: 90W Legacy (PoH) mode: 95W |
PoE Power Supply Type | End-span + Mid-span |
Power Pin Assignment | End-span: 1/2 (+), 3/6 (-) Mid-span: 4/5 (+), 7/8 (-) |
PoE Power Budget | 190 watts |
Standards Conformance | |
Regulatory Compliance | FCC Part 15 Class A, CE |
Protocols and Standards Compliance | IEEE 802.3 Ethernet IEEE 802.3u Fast Ethernet IEEE 802.3ab Gigabit Ethernet IEEE 802.3z Gigabit Ethernet over Fiber Optic IEEE 802.3x Flow Control IEEE 802.3af Power over Ethernet IEEE 802.3at Power over Ethernet Plus IEEE 802.3bt Power over Ethernet Plus Plus IEEE 802.3az Energy Efficient Ethernet (EEE) |
Stability Testing | IEC60068-2-32 (free fall) IEC60068-2-27 (shock) IEC60068-2-6 (vibration) |
Environment | |
Temperature | Operating: -40~75 degrees C Storage: -40~85 degrees C |
Humidity | Operating: 5~90% (non-condensing) Storage: 5~90% (non-condensing) |
Информация для заказа | |
---|---|
IGUP-2205AT | Industrial 2-Port 100/1000X SFP to 2-Port 10/100/1000T 802.3bt PoE++ Media Converter |
