Мультигигабитное промышленное решение 802.3bt PoE++

PLANET IPOE-171-95W — это однопортовый промышленный инжектор PoE 802.3bt с максимальной выходной мощностью до 95 Вт по кабелям Ethernet. Он также оснащен двумя медными интерфейсами 100M/1G/2,5G/5GBASE-T RJ45 для обработки чрезвычайно больших объемов данных.

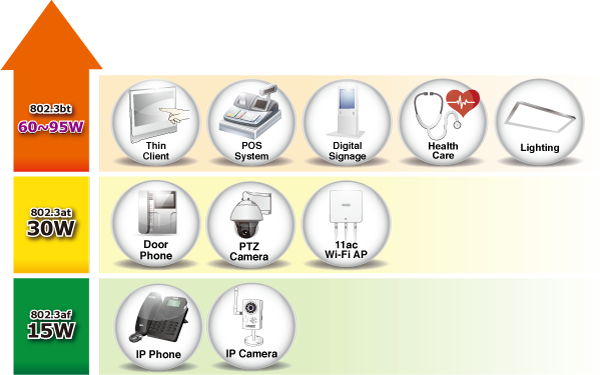

Он разработан специально для удовлетворения спроса на растущее сетевое оборудование, требующее более высокой мощности, такое как:

• освещение
• панельные компьютеры
• цифровые вывески
• иные устройства, требующие мощнео питания

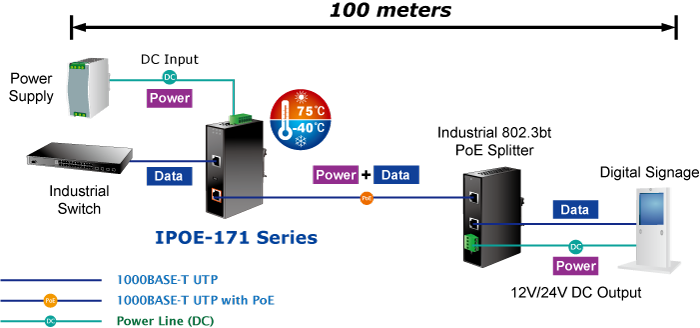

POE-171-95W передает цифровые данные Ethernet с питанием 54 В постоянного тока по кабелям витой пары в виде 95-ваттного инжектора Power over Ethernet, а подключенный сплиттер Power over Ethernet IPOE-173S будет разделять цифровые данные и питание на три дополнительных выхода (12 В/24 В постоянного тока) на расстоянии до 100 метров.

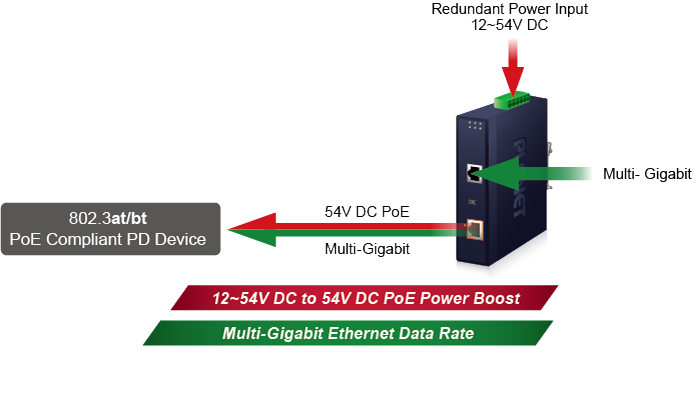

Удобная и надежная система питания

Чтобы облегчить работу 802.3at PoE++ в транспортных и промышленных системах с питанием 12–54В постоянного тока, IPOE-171-95W использует технологию повышения напряжения постоянного тока с 12–54 В до 54 В и потому не требует специальных источников питания. IPOE-171-95W представляет собой интегрированное решение питания с широким диапазоном напряжений (12–54 В постоянного тока) для работы в различных системах. Его ввод питания резервирован, защищен от переполюсовки и может подключаться к источникам напряжением 12–54 В.

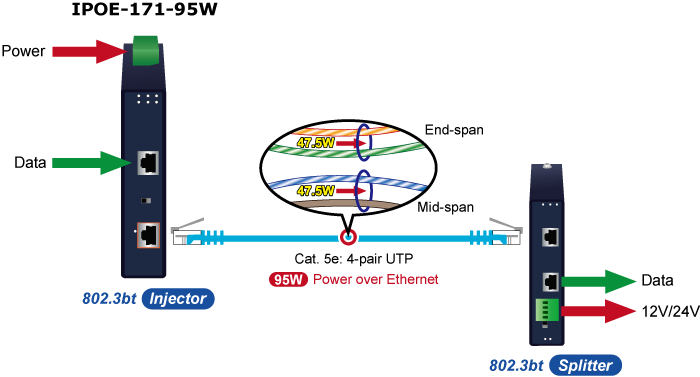

95 ватт мощности через 4-парный кабель

Вместо подачи питания по 2-парной схеме — будь то end-span (выводы 1, 2, 3 и 6) или mid-span (выводы 4, 5, 7 и 8), инжектор обеспечивает возможность подачи до 95 ватт мощности при использовании всех четырех пар стандартных кабелей  Ethernet Cat.5e/Cat. 6.

PoE Standard	IEEE 802.3af (802.3at Type 1)	IEEE 802.3at (802.3at Type 2)	IEEE 802.3bt (802.3bt Type 3)	IEEE 802.3bt (802.3bt Type 4)
Maximum Power delivered by PSE	15.4 watts	30 watts	60 watts	95 watts
Power Available at PD	12.95 watts	25.5 watts	51 watts	71 watts
Voltage Range	48V	50~57V	52~57V	52~57V
Twisted-pair Used	2-pair		4-pair	4-pair
Supported Modes	End-span or Mid-span		End-span + Mid-span	End-span + Mid-span
Supported Cabling	Cat. 3/5/5e/6/6A		Cat. 5e/6/6A	Cat. 5e/6/6A

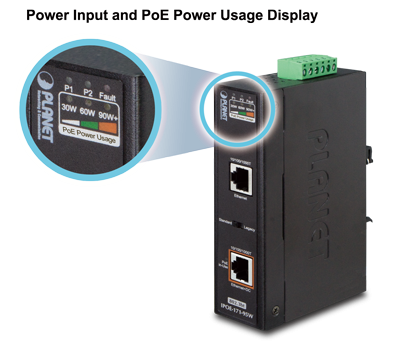

Индикатор отображает уровень загрузки схем питания PoE

IPOE-171-95W помогает пользователям легко и эффективно отслеживать текущее состояние ввода питания и энергопотребление PoE с помощью светодиодной индикации. «Power Input» позволяет пользователю узнать состояние ввода питания. «PoE Power Usage», отображаемое на панели IPOE-171-95W, имеет три светодиодных индикатора различного энергопотребления. С помощью светодиодного индикатора энергопотребления IPOE-171-95W позволяет администратору отслеживать состояние энергопотребления подключенных PD в режиме реального времени.

Высокая совместимость и компактный размер

Инжектор PoE легко установить с помощью технологии Plug and Play и обеспечивает простое устранение неполадок, что упрощает его владение промышленными пользователями. Кроме того, IPOE-171-95W поставляется в компактном корпусе и имеет два резервных входа питания постоянного тока, два светодиодных индикатора питания, светодиодный индикатор тревоги и светодиодный индикатор использования PoE. Два порта RJ45 — порт Ethernet и порт Ethernet + DC — расположены на передней панели.

Более того, IPOE-171-95W при переключении в режим Legacy и Force обеспечивает питание тех устройств PD, которые не полностью соответствуют стандарту IEEE 802.3at/bt. Полезно улучшить совместимость IPOE-171-95W с другими устройствами питания.

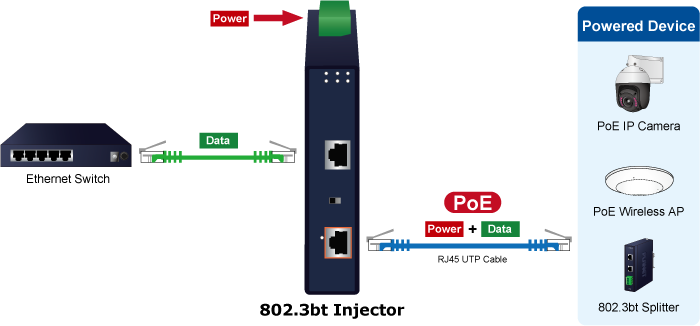

Просто подключите кабели Ethernet и провод питания постоянного тока, и IPOE-171-95W готов обеспечить высокоскоростную сетевую связь, а инжектор PoE 802.3bt работает одновременно без необходимости настройки программного обеспечения.

Быстрое и простое развертывание сети PoE

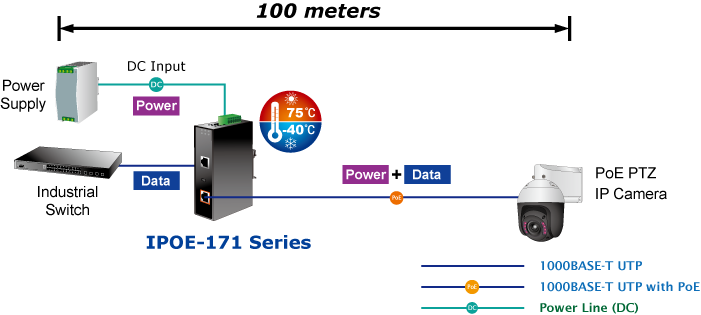

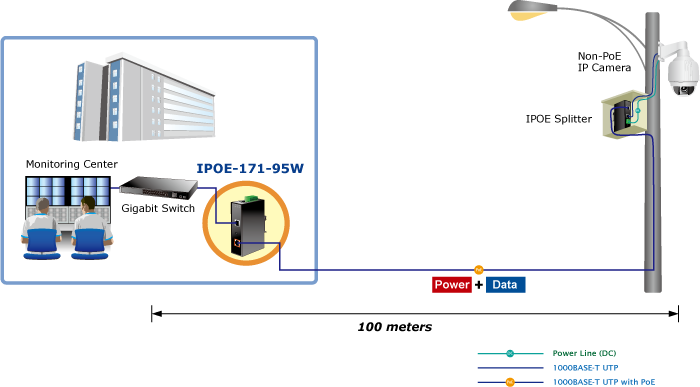

Обратная совместимость с обоими стандартами 802.3 af/at PoE, позволяет пользователям IPOE-171-95W  гибко развертывать стандартные и мощные устройства для одновременной передачи данных и питания по одному кабелю Ethernet на расстояние до 100 метров. Инжектор облегчает установку IP-камеры безопасности и беспроводной точки доступа, снимая ограничения, связанные с расположением розеток и дополнительной прокладкой кабелей питания. Таким образом, уменьшается количество кабелей и устраняется необходимость в электрических розетках на стене, потолке или в любом труднодоступном месте и сокращается время установки.
