Удобный и компактный корпус
PLANET выпустила ISW-511 / ISW-511S15, усовершенствованный промышленный Ethernet-коммутатор повышенной прочности в новом компактном металлическом корпусе IP-30. Каждый из них оснащен четырьмя портами 10/100Base-TX с автосогласованием. ISW-511 имеет один многомодовый интерфейс SC 100Base-FX для дальности передачи до 2 км, а ISW-511S15 имеет один одномодовый интерфейс SC 100Base-FX для дальности передачи до 15 км. Оба они работают в сложных промышленных условиях. Компактный металлический корпус стандарта IP-30 позволяет монтировать его на DIN-рейке или на стене для эффективного использования пространства шкафа.
Стабильная производительность в сложных условиях
ISW-511 / ISW-511S15 обеспечивает высокий уровень защиты от электромагнитных помех и сильных электрических перенапряжений, которые обычно возникают на производственных площадках или в уличных шкафах управления дорожным движением. Имея возможность работать в диапазоне температур от -10 до 60 градусов Цельсия, ISW-511/ISW-511S15 можно размещать практически в любых сложных условиях. ISW-511 / ISW-511S15 также оснащен встроенным источником питания с широким диапазоном напряжений (от 12 до 48 В постоянного тока) для приложений высокой доступности по всему миру, требующих двойного или резервного источника питания.
Стабильная производительность коммутатора
Каждый ISW-511/ISW-511S15 оснащен четырьмя портами Ethernet 10/100Base-TX и одним оптоволоконным интерфейсом SC 100Base-FX, а также имеет высокопроизводительную архитектуру коммутатора, с неблокирующей коммутационной матрицей с пропускной способностью 1 Гбит/с. Благодаря таблице MAC-адресов 2K обеспечивается передача без риска потери пакетов. Функция управления потоком позволяет ISW-511/ISW-511S15 осуществлять быструю и надежную передачу данных.
Все медные интерфейсы RJ-45 в ISW-511/ISW-511S15 поддерживают автоматическое согласование скорости 10/100 Мбит/с для оптимального определения скорости через кабели RJ-45 категории 3, 4 или 5. Стандартная поддержка auto-MDI/MDI-X позволяет определить тип подключения к любому устройству Ethernet без необходимости использования специальных прямых или перекрестных кабелей.

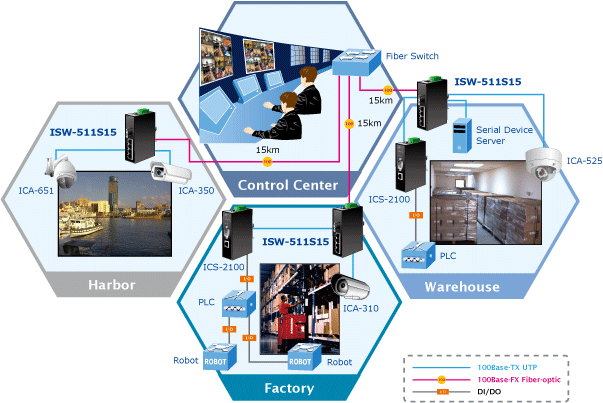

Коммутатор производственной зоны собирает и передает данные
ISW-511/ISW-511S15 оснащен четырьмя портами 10/100 Мбит/с с функцией автоматического MDI/MDIX, одним оптоволоконным интерфейсом SC 100Base-FX, неблокирующей коммутационной матрицей 1 Гбит/с и таблицей MAC-адресов 2K. Коммутатор может выполнять передачу на проводной скорости без риска потери пакетов. ISW-511 / ISW-511S15 в тонком металлическом корпусе со степенью защиты IP 30 идеально подходит для большинства промышленных условий.
• Physical Port
–4-port 10/100Base-TX RJ-45 with auto MDI/MDI-X function
–1-port 100Base-FX interface for up to 2km (Multi-mode fiber 50µm/125µm) on ISW-511
–1-port 100Base-FX interface for up to 15km (Single-mode fiber 9µm/125µm) on ISW-511S15
• Layer 2 Features
–Complies with IEEE 802.3, IEEE 802.3u 10/100Base-TX, 100Base-FX Ethernet standard
–Supports auto negotiation and 10/100Mbps half / full duplex mode for each copper port
–High performance Store and Forward architecture
–Prevents packet loss with back pressure (half-duplex) and IEEE 802.3x pause frame flow control (full-duplex)
–Backplane (Switching Fabric): 1Gbps
–Integrated address look-up engine, support 2K absolute MAC addresses
–1 Mbit on-chip frame buffer
–Automatic address learning and address aging
–CSMA/CD Protocol
• Industrial Case / Installation
–IP-30 metal case / protection
–DIN rail and wall mount design
–12 to 48V DC, redundant power with polarity reverse protect function and connective removable terminal block for master and slave power
–Supports EFT protection 6000 VDC for power line
–Supports 6000 VDC Ethernet ESD protection
–-10 to 60 degrees C operating temperature
