Надежная передача данных и питания
PLANET ISW-808PT-M12A — это прочный и виброустойчивый коммутатор PoE+ промышленного класса для широкого спектра применений в промышленности заводах или в подвижном составе, поскольку он гарантирует надежную работу в условиях вибрации и ударов. Он оснащен восемью пыленепроницаемыми разъемами M12 с автоматическим согласованием 10/100BASE-TX и функцией инжектора IEEE 802.3at PoE+. Каждый порт PoE+ имеет выходную мощность PoE 36 Вт. Разъем M12 дает герметичное и прочное соединение и обеспечивает стабильную работу Ethernet, выдерживая влажность, грязь, пыль, удары, вибрацию, жару и холод. Компактный металлический корпус ISW-808PT-M12A со степенью защиты IP50 позволяет устанавливать его на DIN-рейку или на стену для эффективного использования пространства шкафа.
Сложные условия эксплуатации
Способный работать в диапазоне температур от -40 до 75 градусов C, ISW-808PT-M12A, оснащен прочным промышленным корпусом со степенью защиты IP50 и обеспечивает высокий уровень устойчивости к электромагнитным помехам и сильным электрическим перенапряжениям, которые обычно возникают на производственных площадках или в уличных шкафах управления дорожным движением. Он обеспечивает высокий уровень надежности для критически важных приложений в любых сложных условиях.
Удобная и надежная система питания
Чтобы облегчить работу PoE 802.3at с широко используемым входным напряжением 12–54 В постоянного тока для транспортных и промышленных устройств, ISW-808PT-M12A использует технологию повышения напряжения от 12–54 В постоянного тока до 54 В для решения проблемы с источником питания. Его конструкция с широким диапазоном напряжений подходит для работы по всему миру с приложениями, требующими двойного или резервного источника питания.
Cветодиодные индикаторы отображают потребляемую PoE мощность
ISW-808PT-M12A помогает пользователям легко и эффективно отслеживать текущий статус использования мощности PoE с помощью светодиодной индикации. На передней панели ISW-808PT-M12A, расположены три оранжевых светодиода, указывающие потребляемую мощность PoE 60 Вт, 120 Вт и 180 Вт.
Высокая производительность
ISW-808PT-M12A имеет таблицу MAC-адресов 2K и обеспечивает передачу на скорости проводной сети без риска потери пакетов. Высокая пропускная способность устройства делает его идеальным для большинства гигабитных сред. Благодаря внутренней коммутационной матрице со скоростью 1,6 Гбит/с и поддержке автоматического согласования на каждом порту Fast Ethernet ISW-808PT-M12A может обрабатывать большие объемы данных в безопасной топологии, соединяясь с магистральной сетью или серверами высокой емкости.
Легкая установка
Функция управления потоком данных позволяет ISW-808PT-M12A обеспечивать быструю и надежную передачу данных. Все медные интерфейсы M12 RJ45 в ISW-808PT-M12A поддерживают автосогласование 10/100 Мбит/с для оптимального определения скорости с помощью кабелей RJ45 категорий 3, 4, 5, 5e, 6. Стандартная поддержка auto-MDI/MDI-X позволяет определить тип подключения к любому устройству Ethernet без необходимости использования специальных прямых или перекрестных кабелей.
Промышленное PoE-решение

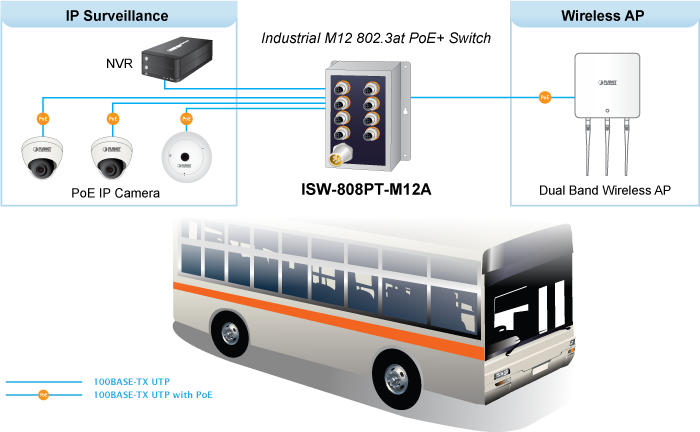

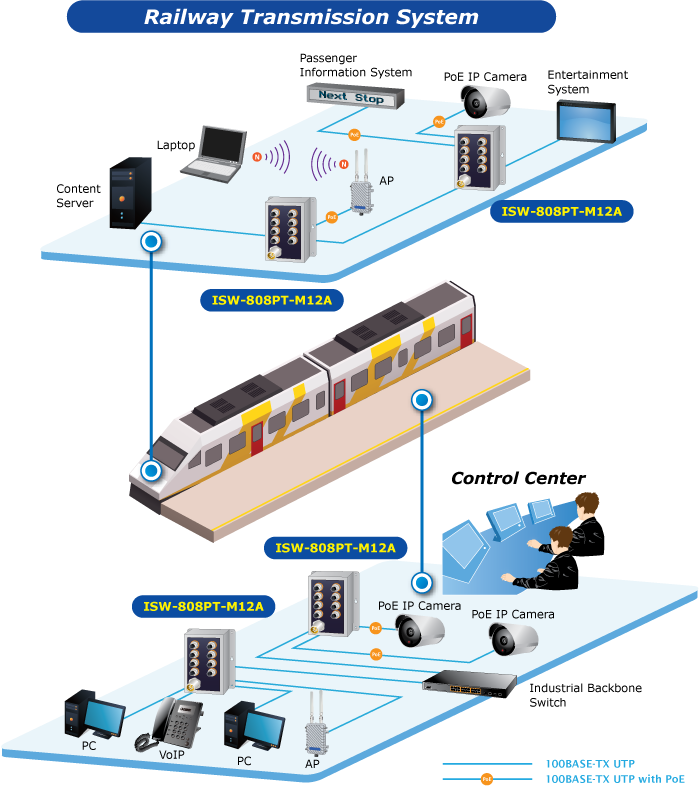

Виброустойчивость и ударопрочность ISW-808PT-M12A гарантируют стабильную работу даже в подвижном составе, системах общественного транспорта, что делает его идеальным решением для интеллектуальных транспортных систем. Чтобы облегчить использование PoE 802.3at с напряжением питания 12–54 В постоянного тока транспортных средств, ISW-808PT-M12A использует технологию повышения напряжения от 12–54 В до 54 В, не требуя специальных источников питания. Он, безусловно, удовлетворяет потребности в передаче питания и данных для систем наблюдения, передачи видео и беспроводных услуг в автобусах, маршрутных такси и других транспортных средствах.
Сбор и передача данных

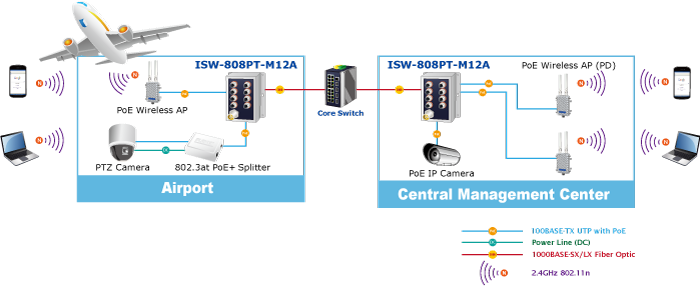

Оснащенный 8 портами питания PoE+, ISW-808PT-M12A может легко стать источником питания для системы IP-телефонии, системы IP-камер или группы беспроводных точек доступа для промышленной сети. Например, 8 IP-камер PoE или можно легко установить в промышленной зоне для наблюдения или развернуть сеть беспроводного роуминга. Не ограничивая мощность портов ISW-808PT-M12A упрощает и повышает эффективность установки IP-камер или беспроводной точки доступа.
Physical Port
- 8-port 10/100BASE-TX with dustproof M12 connectors and IEEE 802.3at PoE+ injector function
Power over Ethernet
- Its end-span PSE complies with IEEE 802.3at Power over Ethernet Plus
- Backward compatible with IEEE 802.3af Power over Ethernet
- Up to 8 ports of IEEE 802.3af/802.3at devices powered
- 180-watt PoE budget
- Supports PoE power up to 36 watts for each PoE port
- Auto detects powered device (PD)
- Circuit protection prevents power interference between ports
- Remote power feeding up to 100 meters
Layer 2 Features
- Supports auto-negotiation and 10/100Mbps half/full duplex mode
- High-performance Store and Forward architecture; runt/CRC filtering eliminates erroneous packets to optimize the network bandwidth
- Prevents packet loss with back pressure (half-duplex) and IEEE 802.3x pause frame flow control (full-duplex)
- Backplane (switching fabric): 1.6Gbps
- Integrated address look-up engine, supporting 2K absolute MAC addresses
- Automatic address learning and address aging
- CSMA/CD Protocol
Industrial Case and Installation
- IP50 metal case
- Dustproof and fanless designs
- DIN-rail and wall-mount installation
- Redundant power design
- 12 to 56V DC, redundant power with reverse polarity protection
- Active-active redundant power failure protection
- Backup of catastrophic power failure on one supply
- Fault tolerance and resilience
- Supports 6KV DC Ethernet ESD protection
- Supports 6KV surge protection
- -40 to 75 degrees C operating temperature
