Высокопроизводительное решение Gigabit Ethernet по коаксиальному/телефонному кабелю со скоростью 200/200 Мбит/с (нисходящий/восходящий поток)

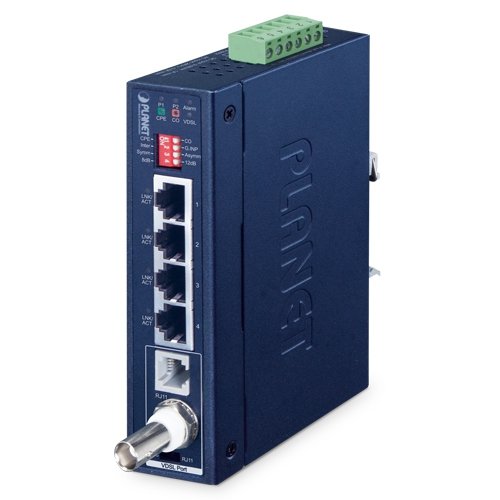

Для удовлетворения потребностей в высокоскоростном и дальнем Ethernet-подключении по коаксиальному или телефонному кабелю компания PLANET Technology предлагает IVC-234GT — высокопроизводительный расширитель Gigabit Ethernet-over-VDSL2 нового поколения с совершенно новым профилем VDSL2 Super Vector 35b. Он оснащен 4 портами RJ45 10/100/1000BASE-T, 1 телефонным разъемом RJ11 и 1 разъемом BNC. Тонкий металлический корпус обеспечивает удобство размещения устройства.
IVC-234GT основан на коаксиальной и двухпроводной сетевой технологии, Gigabit Ethernet и VDSL2 (Very-high-data-rate Digital Subscriber Line 2). Технология VDSL2 обеспечивает увеличение дальности передачи и преобразование сигнала за счет передачи данных Ethernet с коаксиального кабеля на другой 100-метровый кабель UTP для различных IP-сетевых устройств, таких как HD IP-камеры, беспроводные точки доступа, NVR и цифровые вывески. Она также обеспечивает самую высокую скорость передачи данных по существующим медным телефонным линиям без необходимости перекладки проводов. IVC-234GT хорошо работает с распространенной коаксиальной или телефонной сетью со скоростью передачи данных до 200/200 Мбит/с симметрично и 300/100 Мбит/с асимметрично на расстоянии до 300 м, что обеспечивает максимальную дальность действия VDSL2 до 1,4 км.
Высокопроизводительная передача данных по Ethernet через VDSL2
Благодаря новейшей технологии VDSL2, PLANET IVC-234GT обеспечивает высокоскоростной доступ в Интернет со скоростью до 200 Мбит/с как для восходящей, так и для нисходящей передачи данных. Благодаря встроенной поддержке новой технологии векторизации G.993.5 от ITU-T, IVC-234GT предлагает стабильный и высокоскоростной сетевой доступ типа «точка-точка» со скоростью передачи данных в дуплексном режиме до 300 Мбит/с. Предоставляет 2 режима выборочной передачи — асимметричный или симметричный — для передачи восходящих и нисходящих сигналов.
Симметричный режим обеспечивает аналогичную скорость передачи как в нисходящем, так и в восходящем направлении, в то время как асимметричный режим обеспечивает более высокое качество передачи на коротких расстояниях. В целом, в симметричном режиме IVC-234GT обеспечивает лучшую производительность в восходящем направлении, а в асимметричном — лучшую производительность в нисходящем направлении. Он также работает совместно с DSLAM-модулями с поддержкой векторизации для устранения перекрестных помех и повышения максимальной пропускной способности линии в существующей медной инфраструктуре.
Обеспечение высокопроизводительных услуг на больших расстояниях для устройств интернет-провайдеров/Triple Play
IVC-234GT также является решением для передачи данных по сети Ethernet на большие расстояния (LRE), обеспечивающим быструю замену и плавный переход от существующей аналоговой системы к полностью цифровой. Он поддерживает два типа передачи VDSL2: коаксиальный кабель VDSL2 и телефонный провод VDSL2 RJ11. Обычный кабель UTP может быть удлинен только до 100 метров, но с IVC-234GT расстояние для сети Ethernet может быть увеличено до 1400 метров (4593 фута).
IVC-234GT обеспечивает превосходную пропускную способность для устройств Triple Play, предназначенных для развлечений и связи. Благодаря асимметричной передаче данных со скоростью 316/56 Мбит/с (G.INP, Asym, 8 дБ), IVC-234GT позволяет работать со многими мультимедийными сервисами в локальном интернете, такими как VoD (видео по запросу), голосовая связь по IP, видеотелефония, IPTV, серверы кэширования в интернете, дистанционное обучение и т. д., что идеально подходит для следующих сетевых приложений:
Если в вашей существующей сети используется коаксиальный кабель или телефонный кабель RJ11, вы можете очень просто установить пару устройств IVC-234GT без необходимости прокладки дополнительных сетевых кабелей, что позволит сэкономить на затратах на строительство сети.
Простая и гибкая установка

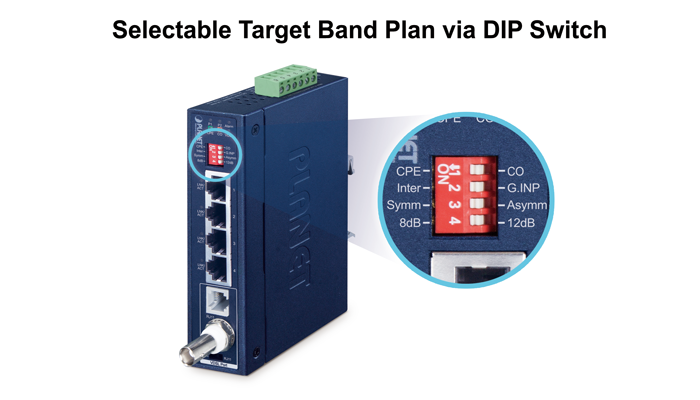

IVC-234GT имеет конструкцию «подключи и работай» и полностью совместим со всеми типами сетевых протоколов. Более того, рабочее состояние каждого отдельного порта и всей системы можно отслеживать с помощью множества диагностических светодиодов на передней панели. IVC-234GT предлагает два режима работы: CPE и CO — режим CPE используется на стороне клиента, а режим CO — на центральной стороне. Режим CPE или CO можно выбрать с помощью встроенного DIP-переключателя. Для соединения «точка-точка» один IVC-234GT в режиме CPE, а другой в режиме CO, должны быть настроены как пара расширителей VDSL2. Это позволяет администратору эффективно управлять сетью по коаксиальному кабелю или телефонному проводу RJ11, улучшая передачу на большие расстояния.
Резервный режим ADSL2+
Для интернет-провайдеров, предоставляющих широкополосный доступ по технологии ADSL, IVC-234GT может поддерживать скорость передачи данных до 24 Мбит/с на загрузку и 1 Мбит/с на отдачу с использованием технологии ADSL2+. IVC-234GT устанавливает соединение с интернет-провайдером и может быть напрямую переключен на VDSL2 после модернизации сети провайдера

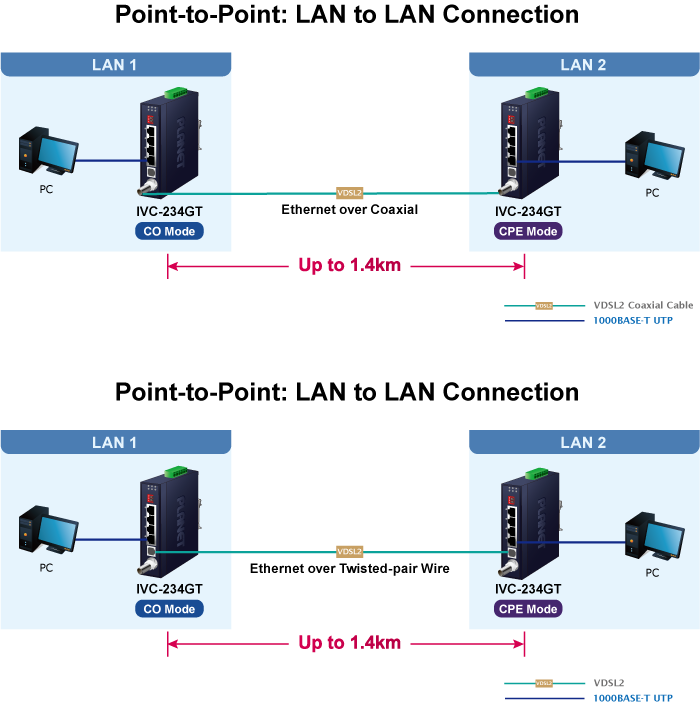

Приложение «точка-точка» — соединение локальных сетей
Один комплект IVC-234GT может использоваться для соединения двух локальных сетей, расположенных в разных местах. Через коаксиальный кабель VDSL2 и телефонный кабель VDSL2 RJ11 можно создать асимметричную магистраль 300/100 Мбит/с, но один IVC-234GT должен быть ведущим (режим CO), а другой — ведомым (режим CPE).

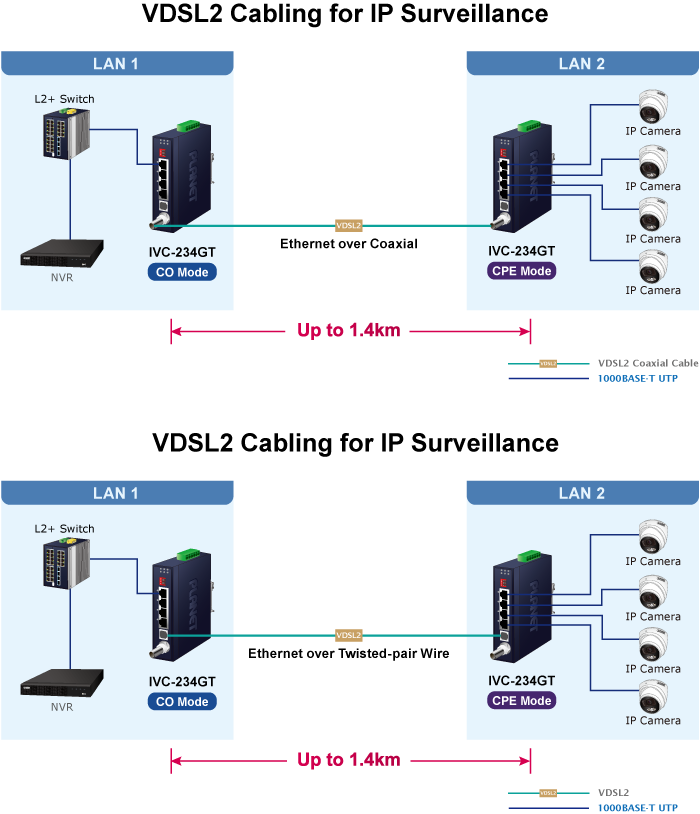

Система видеонаблюдения и безопасности для сообществ/кампусов по IP-сети

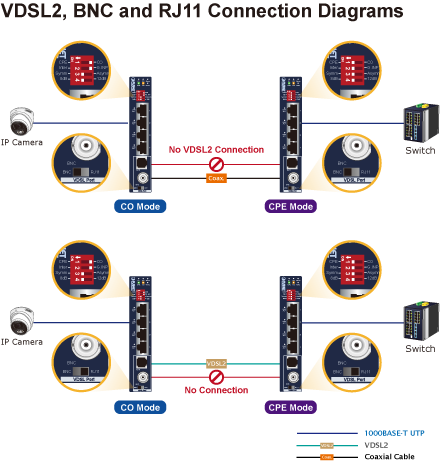

Чтобы воспользоваться преимуществами цифровой системы видеонаблюдения и сохранить преимущества коаксиального кабеля VDSL2/телефонного кабеля RJ11, используемого в IVC-234GT, сообщества, кампусы и предприятия могут модернизировать аналоговые системы видеонаблюдения до IP-систем без прокладки дополнительных проводов. Поскольку IVC-234GT оснащен одним портом RJ45 и одним портом BNC Ethernet over Coaxial, достаточно подключить кабель UTP IP-камеры к порту Ethernet, а существующий коаксиальный кабель — к разъему BNC, чтобы легко развернуть систему и увеличить дальность действия с преобразованием сигнала путем передачи данных Ethernet по стандартному коаксиальному кабелю.
Physical Port
VDSL2 Features
Layer 2 Features
Industrial Case and Installation
| Hardware Specifications | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Hardware Version | 2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| LAN Ports | 4 10/100/1000BASE-T RJ45 auto-MDI/MDI-X ports | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| VDSL Port | BNC:1 BNC female Ethernet over Coaxial port Cabling:Coaxial cable: 75 ohm RG-6/U cable, less than12Ω/1000 ft. RG-59/U cable, less than 30Ω/1000 ft. Maximum Distance:Max. 1400m with data transmission (4,593ft.) RJ11:1 VDSL2 RJ11 female phone jack Cabling:Twisted-pair telephone wires (AWG-24 or better) Maximum Distance:Max. 1400m with data transmission (4,593ft.) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DIP Switch & Functionality | DIP Switch & Functionality DIP-1:Select CO or CPE mode. DIP-2:Select G.INP or Interleaved mode. DIP-3:Select Band Profile (Asymmetric or Symmetric). DIP-4:Select SNR of 12dB or 8dB. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ESD Protection | 6KV DC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Dimensions (W x D x H) | 32 x 87.8 x 135mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Weight | 452g | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Power Requirements | DC 9~48V or AC 24V Redundant power with reverse polarity protection | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Power Consumption | DC 9V: 3.96watts/13.5BTU DC 48V: 3.36watts/11.4BTU AC 24V: 4.1watts/13.9BTU | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| LED Indicators | 3 x LED for System and Power: Green: DC Power 1 Green: DC Power 2 Red: Alarm 1x LED for Per Copper Port (Port-1~Port-4): Green: 10/100/1000 LNK/ACT 3 x LED for VDSL2 interface: Green: VDSL Green: CO Green: CPE | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Housing | IP30 Slim Metal Case | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Switch Specifications | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Switch Processing Scheme | Store-and-Forward | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Address Table | 1K entries | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Maximum Packet Size | 1522bytes | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Standards Conformance | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| VDSL Compliance | VDSL-DMT ITU-T G.993.1 VDSL ITU-T G.997.1 ITU-T G.993.2 VDSL2 (Profile 17a/30a/35b support) ITU-T G.993.5 G.vectoring ITU-T G.998 G.INP | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ADSL Compliance | Capable of ADSL2/2+ standard ITU G.992.3 G.dmt.bis ITU G.992.5 G.dmt.bisplus Data Rate: Up to 24Mbps | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Standards Compliance | IEEE 802.3 Ethernet IEEE 802.3u Fast Ethernet IEEE 802.3ab Gigabit Ethernet IEEE 802.1p Class of Service ITU-T G.993.1 VDSL ITU-T G.997.1 ITU-T G.993.2 VDSL2 (Profile 17a/30a/35b support) ITU-T G.993.5 G.Vectoring & G.INP ITU-T G.998 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Regulatory Compliance | FCC Part 15 Class A, CE | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Environment | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Temperature | Operating: -40~75 degrees C Storage: -40~75 degrees C | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Humidity | Operating: -40~75 degrees C Storage: -40~75 degrees C | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Performance | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RJ11 Performance*(Downstream/Upstream) |
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Coaxial Performance* (Downstream/Upstream) |
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Дата | Версия | Описание | Скачать |
|---|---|---|---|
| 27.03.2026 | 2.0 | IVC-234GT(V2) |
|
| Дата | Версия | Описание | Скачать |
|---|---|---|---|
| 09.05.2025 | 2.0 | Initial release. |
|
| Дата | Версия | Описание | Скачать |
|---|---|---|---|
| 13.10.2025 | 2.0 | Release for hardware version 2.0. |
|
| 13.10.2025 | 2.0 | [Release for hardware version 2.0.] Declaration for FCC. |
|
| Информация для заказа | |
|---|---|
IVC-234GT | Industrial 1-Port BNC/RJ11 to 4-Port Gigabit Ethernet Extender (35b profile w/ G.vector) |
