Подключение к сетям 5G NR и LoRa с помощью сотового шлюза LoRaWAN
PLANET LCG-350W-NR — это промышленный наружный сотовый шлюз LoRaWAN 5G NR для систем IoT. Он способен обеспечить быстрый широкополосный доступ с помощью сотовой сети 5G.
LCG-350W-NR обеспечивает бесшовное беспроводное подключение благодаря соответствию стандартам IEEE 802.11b/g/n и оптимизирован для разнообразных приложений LoRa с поддержкой нескольких диапазонов частот. Таким образом, LCG-350W-NR идеально подходит для разнообразных региональных приложений. Он обеспечивает безопасный проводной сетевой доступ через интерфейс Ethernet 10/100BASE-T с PoE+ и обладает встроенной защитой от электромагнитных помех.
LCG-350W-NR создан для работы в суровых условиях, имеет класс пылевлагозащиты IP67 и работает в широком диапазоне температур. Он поддерживает встроенную защиту питания, брокер MQTT для передачи данных IoT, надежную защиту VPN и совместимость с системами удаленного управления. LCG-350W-NR — идеальный выбор для безопасной, надежной и гибкой сети в любом сценарии.

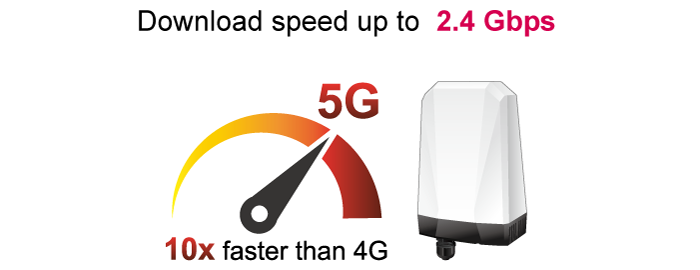

Быстрая сеть 4G/5G *
The LCG-350W-NR supports 5G NR DL (downlink) speeds higher than 3.6 Gbps and 4G LTE DL speeds of up to 2 Gbps. Its wide spectrum bandwidth accelerates internet speeds and reduces network latency for premium and time-sensitive connectivity services. It also supports multi-band connectivity including LTE FDD/TDD, WCDMA and GSM for a wide range of applications. LCG-350W-NR поддерживает скорости 5G NR DL (downlink) выше 3,6 Гбит/с и скорости 4G LTE DL до 2 Гбит/с. Его широкая полоса пропускания ускоряет скорость интернета и снижает задержку сети для премиум-услуг и услуг связи с ограничением по времени. Он также поддерживает многодиапазонное подключение, включая LTE FDD/TDD, WCDMA и GSM для широкого спектра приложений.
*Реальная скорость передачи данных 5G NR/4G LTE зависит от местного поставщика услуг.

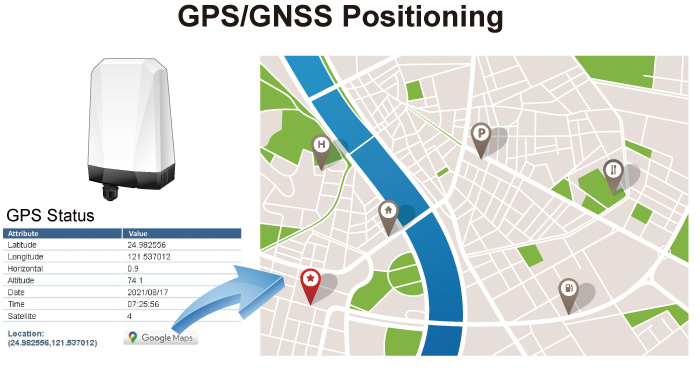

Поддержка GPS
LCG-350W-NR совместим с глобальной системой позиционирования. Он использует технологию 5G-NR, которая объединяет несколько глобальных навигационных систем (BDS/GPS/ГЛОНАСС/GALILEO/QZSS/SBAS). Он помогает определить местоположение сотового шлюза на основе сети спутников, которые непрерывно передают необходимые данные. Больше сигналов, передаваемых с большего количества спутников, могут триангулировать его местоположение на земле, что означает, что любое местоположение можно легко отслеживать.
Совместимость с LoRaWAN
LCG-350W-NR совместим с LoRaWAN, что обеспечивает бесперебойную работу с датчиками LoRa. LoRaWAN — это маломощный протокол широкополосной сети, созданный на основе технологии радиомодуляции LoRa. Сети и устройства LoRaWAN, такие как датчики и шлюзы, позволяют публичным или частным сетям объединять несколько приложений, таких как IoT, M2M, умный город, сенсорную сеть и приложения промышленной автоматизации в одном пространстве.
Повышение эффективности Интернета вещей с серией LCG-300

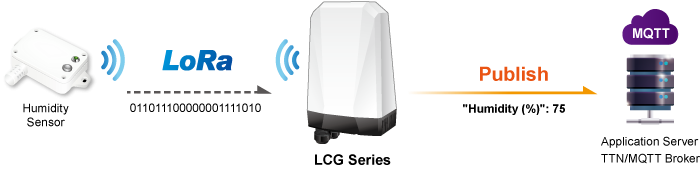

Шлюзы серии LCG-300 поддерживают расширяющуюся экосистему LoRa IoT, преобразуя данные датчиков в легко читаемый формат JSON. Эта функция позволяет считывать данные датчиков без необходимости во внешних приложениях для анализа данных, что значительно упрощает процесс интеграции данных и сокращает время, необходимое для развертывания решений IoT.

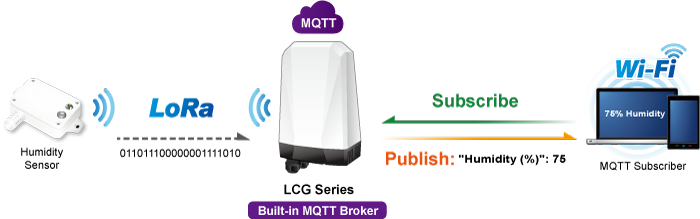

Кроме того, встроенный брокер MQTT в серии LCG-300 облегчает разбор и сбор данных, позволяя пользователям быстро и удобно получать данные. Это возможно как через внутреннего брокера MQTT, так и через внешнего брокера MQTT. Эта функциональность помогает сократить расходы, связанные с созданием сетевых серверов, и минимизирует сложность сетевой архитектуры.

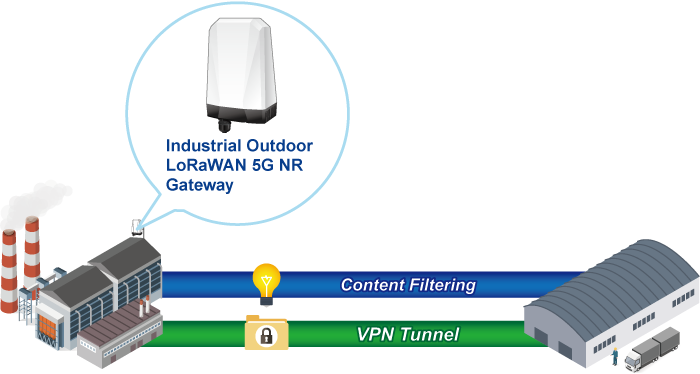

Идеальный маршрутизатор VPN для промышленных условий
LCG-350W-NR обеспечивает полную безопасность и конфиденциальность данных для доступа и обмена наиболее конфиденциальными данными, встроенную функцию IPSec VPN с шифрованием DES/3DES/AES и аутентификацией MD5/SHA-1/SHA-256/SHA-384/SHA-512 и серверный механизм GRE, SSL, PPTP и L2TP. Полные возможности VPN в LCG-350W-NR делают соединение безопасным, более гибким и более эффективным.

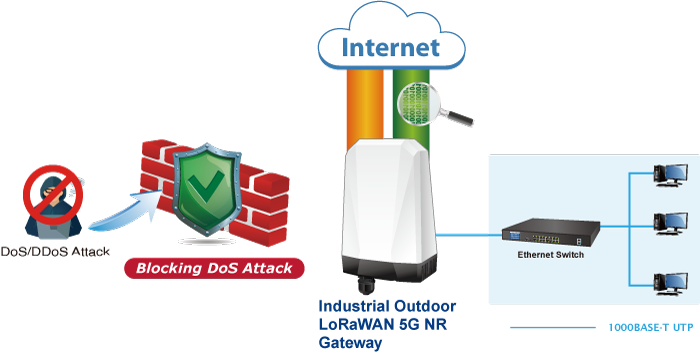

Хорошая защита от угроз
LCG-350W-NR имеет встроенный межсетевой экран SPI (stateful packet inspection) и функции смягчения атак DoS/DDoS, чтобы обеспечить высокую эффективность и всестороннюю защиту вашей сети. Таким образом, функции виртуального сервера и DMZ позволяют вам настраивать серверы в интрасети и по-прежнему предоставлять услуги пользователям Интернета.
Решение для минимизации рисков безопасности
Функция кибербезопасности, включенная для защиты управления коммутатором в критически важной сети, практически не требует усилий и затрат на установку. Для эффективного управления LCG-350W-NR оснащен интерфейсами управления HTTPS web и SNMP. Благодаря встроенному веб-интерфейсу управления LCG-350W-NR предлагает простое в использовании, независимое от платформы управление и настройку. LCG-350W-NR поддерживает SNMP, что позволяет управлять им с помощью любого программного обеспечения управления на основе стандартного протокола SNMP.
Максимизация эффективности работы с помощью шлюза PLANET SD-WAN
PLANET LCG-350W-NR, встроенный в функцию SD-WAN (программно-определяемая глобальная сеть), может значительно повысить оптимизацию WAN для управления несколькими WAN. С помощью SD-WAN пользователи могут подключать любое приложение через все доступные сетевые соединения на каждом объекте. Это повышает производительность приложений и обеспечивает высококачественный пользовательский опыт для повышения производительности бизнеса и снижения расходов на ИТ.

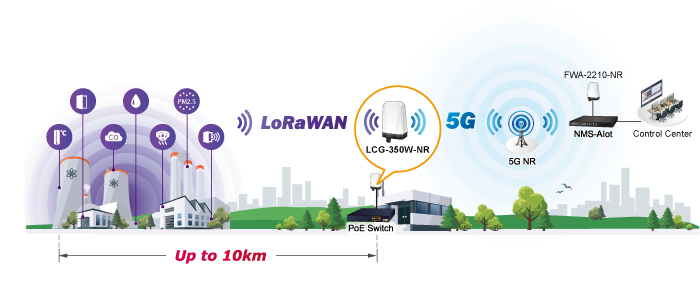

Интегрированное решение сотовой связи LoRa и 5G NR
Шлюз LoRaWAN PLANET LCG-350W-NR — это решение для приложений AIoT, которое бесшовно интегрирует сотовые технологии LoRa, LoRaWAN и 5G NR для обеспечения высокой производительности и подключения. Поддерживая стандарты LoRa и LoRaWAN, LCG-350W-NR позволяет трансиверам работать с различными сенсорными устройствами LoRaWAN, такими как датчики температуры, влажности, протечки воды, дымовые извещатели и датчики PM2.5. Кроме того, устаревшие датчики можно подключать через контроллеры LoRa Node, собирая и передавая критически важные данные на большие расстояния через беспроводную сеть LoRa.
Затем LCG-350W-NR передает собранные данные через Ethernet или 5G NR на сетевой сервер, например, устройство AIoT, которое управляет сетью и эффективно распределяет данные по соответствующим приложениям. Благодаря интеграции передовой технологии 5G NR, LCG-350W-NR превосходит 100-метровое ограничение кабелей RJ45, обеспечивая передачу данных на большие расстояния без ограничений проводных соединений. LCG-350W-NR также поддерживает расширенные сетевые функции, такие как VPN, Modbus и комплексное управление сетью, что делает его весьма универсальным в различных отраслях.
Highlights
Hardware
Cellular Interface
LoRa Interface
RF Interface Characteristics
IP Routing Feature
Firewall Security
VPN Features
Networking
Others
Hardware Specifications | |
---|---|
Ethernet | 1 10/100BASE-T RJ-45 Ethernet |
Cellular Antenna | 2 x 3 dBi internal antennas |
SIM Interface | 1 Nano-SIM card slot |
LoRa Antenna | 2 dBi internal antennas with SMA connectors for LoRa |
Reset Button | > 5 sec: Factory default |
Enclosure | IP67 rating |
Installation | Wall hanging, pole mounting |
LED Indicators | PWR (Blue) Internet (Blue) LoRa (Blue) 4G/5G (Blue) Wi-Fi (Blue) |
Dimensions (W x D x H) | 156 x 89 x 241 mm |
Weight | 1045g |
Power Requirements | 48V DC IN, 0.5A, IEEE 802.3at PoE+ or 100~277V AC IN, 0.5A |
Power Consumption | Max. 2.4 watts/8.19 BTU (No Loading) Max. 3.3 watts/11.26 BTU (Full loading) |
LoRaWAN | |
Frequency Band | Suffixes 868: supported EU868, IN865, RU864 915: supported US915, AU915, KR920, AS923 |
Receiving Sensitivity | -140dBm |
Output Power | 26±1dBm |
Multi Band Support | |
5G Sub6 Band | LCG-350W-NR-EU: n1/n3/n5/n7/n8/n20/n28/n38/n40/n41/n75/n76/n77/n78 LCG-350W-NR-NA: n2/n5/n12/n14/n25/n30/n41/n48/n66/n70/n71/n77 |
LTE Band | LCG-350W-NR-EU: LTE FDD: B1/B3/B5/B7/B8/B20/B28/B32 LTE TDD: B38/B40/B41/B42/B43 LCG-350W-NR-NA: LTE FDD: B2/B4/B5/B12/B13/B29/B30/B66/B71 LTE TDD: B41/B46(LAA)/B48 |
WCDMA | LCG-350W-NR-EU: B1/B5/B8 |
GNSS | BDS/GPS/GLONASS/GALILEO/QZSS/SBAS |
Data Transmission Throughput | 3.4Gbps (DL)/350Mbps (UL) for 5G NR 2Gbps (DL)/150Mbps (UL) for LTE Cat20 42Mbps (DL)/5.76Mbps (UL) for HSPA+ |
Wireless | |
Standard | IEEE 802.11b/g/n 2.4GHz |
Band Mode | 2.4G Only |
Frequency Range | 2.4GHz FCC: 2.412~2.462GHz ETSI: 2.412GHz~2.472GHz |
Operating Channels | 2.4GHz FCC: 1~11 ETSI: 1~13 |
Data Transmission Rates | Transmit: 150 Mbps* for 2.4 GHz Receive: 150 Mbps* for 2.4 GHz *The estimated transmission distance is based on the theory. The actual distance may vary in different environments. |
Channel Width | 20/40MHz |
Transmission Power | 11b: 26dBm ± 1dBm @11Mbps 11g: 24dBm ± 1.5dBm @54Mbps 11g/n: 20dBm ± 1.5dBm @MCS7, HT20 17dBm@MCS7,HT40 |
Encryption Security | WEP (64/128-bit) encryption security WPA / WPA2 (TKIP/AES) WPA-PSK / WPA2-PSK (TKIP/AES) WPA3 personal 802.1x Authenticator |
Wireless Advanced | Wi-Fi Multimedia (WMM) Auto channel selection Wireless output power management MAC address filtering |
Max. SSID | 4 |
Max. Wireless Clients | 64 (32 is suggested, depending on usage) |
Security Service | |
Firewall Security | Cybersecurity SSL (HTTPS) Inspection Stateful Packet Inspection (SPI) Blocks DoS/DDoS attack |
NAT | Port forwarding UPnP |
Content Filtering | MAC filtering IP filtering Web filtering |
Management | MQTT Broker |
Networking | |
Operation Mode | Routing mode |
Routing Protocol | Static Route, Dynamic Route (RIP), OSPF |
Multicast | IGMP Proxy |
Protocol | IPv4, IPv6, TCP/IP, UDP, ARP, HTTP, HTTPS, NTP, DNS, PLANET DDNS, PLANET Easy DDNS, DHCP, PPPoE, SNMPv1/v2c/v3, |
Advanced Functions | |
VPN Function | IPSec/Remote Server (Net-to-Net, Host-to-Net) GRE PPTP Server L2TP Server SSL Server/Client (Open VPN) |
VPN Tunnels | Max. 30 |
VPN Throughput | Max. 50Mbps |
Encryption Methods | DES, 3DES, AES or AES-128/192/256 encryption |
Authentication Methods | MD5/SHA-1/SHA-256/SHA-384/SHA-512 authentication algorithm |
Management | |
Basic Management Interfaces | Web browser SNMP v1, v2c PLANET Smart Discovery utility and NMS controller supported PLANET CloudViewerPro app |
Secure Management Interfaces | SSHv2, TLSv1.2/1.3, SNMP v3 |
System Log | System Event Log |
Others | Setup wizard Dashboard System status/service Statistics Connection status Auto reboot Diagnostics |
Standards Conformance | |
Regulatory Compliance | CE |
Electrostatic Discharge (ESD) Immunity Test | IEC 61000-4-2, Level 4 |
Surge Immunity Test | IEC 61000-4-5, Level 4 |
Electrical Fast Transient (EFT) Burst Immunity Test | IEC 61000-4-4, Level 4 |
Environment | |
Operating | Temperature: -40 ~ 75 degrees C Relative humidity: 5 ~ 90% (non-condensing) |
Storage | Temperature: -40 ~ 85 degrees C Relative humidity: 5 ~ 90% (non-condensing) |
Дата | Версия | Описание | Скачать |
---|---|---|---|
08.11.2024 | 1.0 | LCG-350W-NR |
![]() |
Дата | Версия | Описание | Скачать |
---|---|---|---|
18.10.2024 | 1.0 | Initial release. |
![]() |
Дата | Версия | Описание | Скачать |
---|---|---|---|
08.11.2024 | 1.0 | Initial release. |
![]() |
Фото | Модель | Описание |
---|
Информация для заказа | |
---|---|
LCG-350W-NR-EU868 | Industrial Outdoor LoRaWAN 5G NR Cellular Gateway (Sub-6 5G NR EAU, EU868 Sub 1G) |
LCG-350W-NR-US868 | Industrial Outdoor LoRaWAN 5G NR Cellular Gateway (Sub-6 5G NR US, EU868 Sub 1G) |
LCG-350W-NR-EU915 | Industrial Outdoor LoRaWAN 5G NR Cellular Gateway (Sub-6 5G NR EAU, US915 Sub 1G) |
LCG-350W-NR-US915 | Industrial Outdoor LoRaWAN 5G NR Cellular Gateway (Sub-6 5G NR US, US915 Sub 1G) |
