Решение PLANET Long Reach PoE предназначено для передачи IP Ethernet и питания на удаленное 802.3af/at-совместимое устройство с питанием (PD) за пределы расстояния Ethernet в 100 метров.
Удлинитель PoE с коаксиальным портом для сложных условий

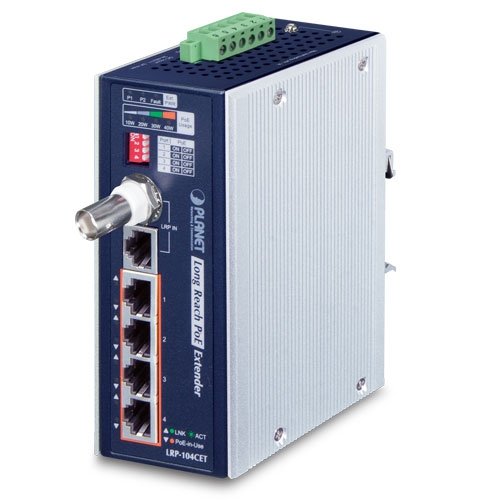

LRP-104CET, решение PLANET Long Reach PoE, представляет собой однопортовый удлинитель PoE Long Reach промышленного класса с 4 портами 802.3af/at PoE Extender, собранный в корпусе IP30. Он обеспечивает передачу данных и питания на большие расстояния по любому существующему коаксиальному кабелю, UTP, витой паре или телефонным проводам на расстояние до 1000 м и преобразует питание в стандарт 802.3af/at PoE по другому 100-метровому кабелю Ethernet, подключенному к четырем удаленным PoE PD одновременно. LRP-104CET предоставляет возможность использования одного или нескольких приложений для работы без настройки и развертывания в суровых климатических условиях с широким диапазоном температур от -20 до 70 градусов C. Это упрощает и повышает эффективность установки удаленных устройств с питанием по PoE.
Ethernet и питание PoE на большой дистанции
LRP-104CET представляет собой решение PoE с большой дальностью для добавления портов PoE без прокладки дополнительных кабелей и обеспечивает более гибкие сетевые приложения без необходимости использования внешнего адаптера питания.

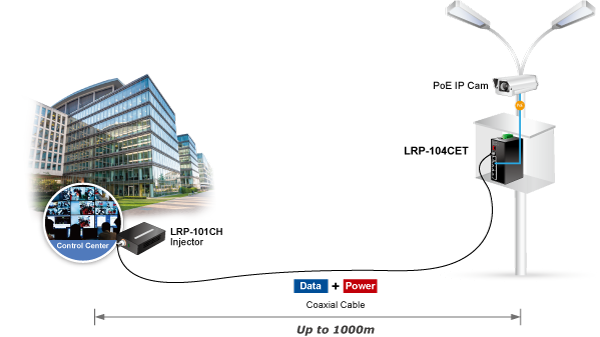

Обычный кабель UTP можнет иметь длину только до 100 метров, но с LRP-104CET расстояние для сети PoE может быть увеличено до 1000 метров (3280 футов) при работе с инжектором PLANET LRP или коммутатором LRP через коаксиальный кабель или до 500 метров (1640 футов) по витой паре UTP, без ущерба для качества передачи видео. Таким образом, он устраняет необходимость в дополнительной электрической розетке, поскольку его единственный источник питания может обеспечивать питание PoE PD на большом расстоянии через LRP-104CET.
Ввод питания от удаленного источника BNC/RJ45 или от локального
В режиме Long Reach PoE бюджет PoE LRP-104CET зависит от выходной мощности PoE-инжектора Long Reach или коммутатора Long Reach, но при использовании внешнего источника постоянного тока можно увеличить бюджет PoE до 120 Вт. Это означает, что от LRP-104CET могут получать питание четыре устройства PD IEEE 802.3at. Он также оснащен мощной двойной системой питания (двойной 24–48 В постоянного тока), для повышения надежности системы и увеличения времени безотказной работы.
Легкость установки
LRP-104CET можно использовать сразу же без необходимости настройки, а также он совместим со всеми видами сетевых протоколов IP. Кроме того, диагностические светодиоды и светодиоды использования мощности PoE на передней панели показывают рабочее состояние отдельного порта и всей системы. DIP-переключатель может управлять выходом PoE каждого порта, включая или выключая его, что позволяет администратору эффективно управлять сетью.
Стабильная производительность в сложных условиях
PLANET Long Reach PoE Extender — идеальное решение для расширенной передачи данных и питания на складах, парковках, кампусах, казино и т. д. Он может стабильно работать в диапазоне температур от -20 до 70 градусов Цельсия, что позволяет пользователям удобно применять устройство в любых суровых условиях. Отсутствие проблем с источником питания делает установку PoE-устройств проще и эффективнее.

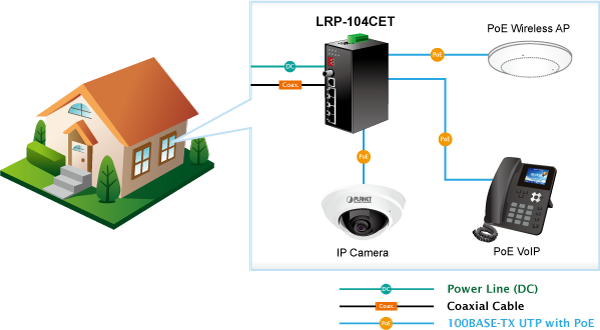

Один источник питания сразу для нескольких устройств
Решение PLANET Long Reach PoE предназначено для увеличения дистанции передачи данных и питания на удаленное устройство с питанием (PD), совместимое со стандартом 802.3af/at, за пределы расстояния Ethernet в 100 метров. Решение работает парами для соединений «точка-точка» и «точка-многоточка».
Точка-многоточка

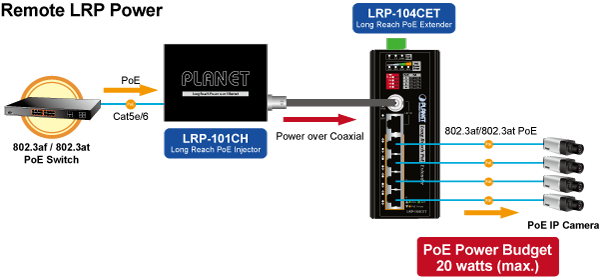

Тип 1: Удаленное питание LRP через BNC/RJ45 с входом 56 В постоянного тока
Инжектор LRP-101, питаемый от адаптера питания IEEE 802.3at/af PoE или постоянного тока, передает данные и питание по коаксиальному кабелю/кабелю UTP на удлинитель LRP-104CET. PoE PD, соответствующий стандарту IEEE 802.3at/af, будет автоматически получать питание от LRP-104CET через кабель UTP.

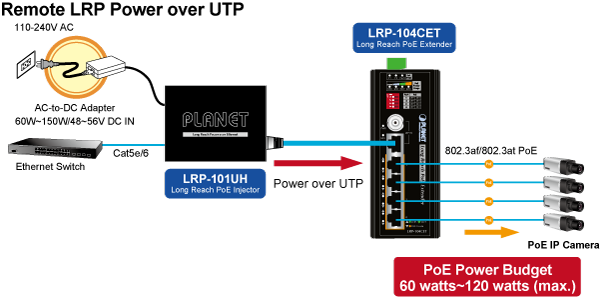

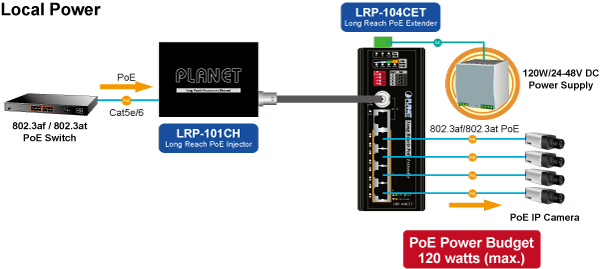

Тип 2: Локальное питание с внешним входом постоянного тока (24–48 В постоянного тока)
Инжектор LRP-101, питаемый от адаптера питания IEEE 802.3at/af PoE или постоянного тока, передает данные через коаксиальный кабель/кабель UTP на удлинитель LRP-104CET, питаемый от внешнего источника постоянного тока. PoE PD, соответствующий стандарту IEEE 802.3at/af, будет автоматически получать питание от LRP-104CET через кабель UTP.
Многоточка-многоточка:

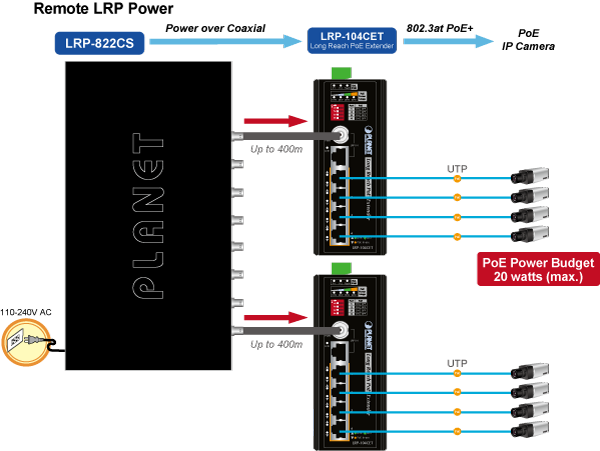

Тип 1: Дистанционное питание LRP через разъем BNC с входом 56 В постоянного тока
Коммутатор LRP с автономным питанием передает данные и питание по коаксиальному кабелю на удлинитель LRP-104CET. PoE PD, соответствующий стандарту IEEE 802.3at/af, будет автоматически получать питание от LRP-104CET через кабель UTP.

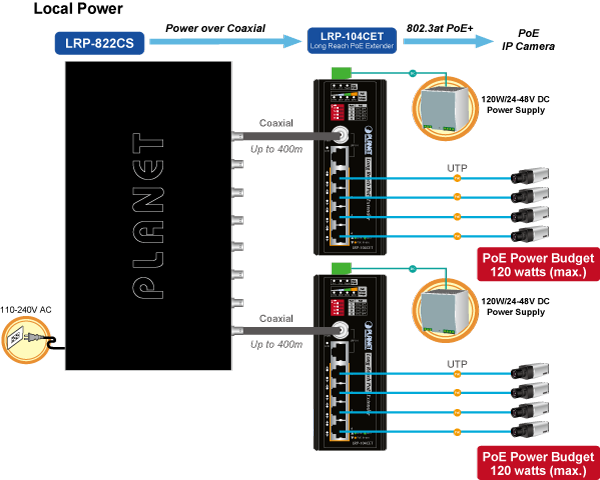

Тип 2: Локальное питание с внешним входом постоянного тока (24–48 В постоянного тока)
При питании от внешнего источника постоянного тока коммутатор LRP передает данные по коаксиальному кабелю на удлинитель LRP-104CET. PoE PD, соответствующий стандарту IEEE 802.3at/af, будет автоматически получать питание от LRP-104CET через кабель UTP.
Physical Ports
Long Reach Power over Ethernet
Power over Ethernet
Industrial Design
Hardware Specifications | ||||||||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Ethernet Interface | ■ Copper Ports • Four 10/100BASE-TX RJ45 auto-MDI/MDI-X ■ PoE Injector Ports • Four ports with 802.3at/af PoE injector function with Port-1 to Port-4 ■ Functionality • Four DIP switches to control PoE output on or off with Port-1 to Port-4 ■ PoE Standards Compliance • IEEE 802.3at Power over Ethernet Plus/PSE ■ PoE Type • End-span ■ PoE Power output • 52V DC, PoE output depends on LRP Injector or LRP Switch • 52V DC, 25 watts per port (external DC input) ■ Cabling • Ethernet: 10BASE-T: 2-pair UTP Cat.3, 4 and 5 • Ethernet: 100BASE-TX: 2-pair UTP Cat.5, 5e and 6 ■ Maximum Distance • 100m ■ Maximum Frame size • 1522 bytes | |||||||||||||||||||||||||||||||||
Long Reach PoE Interface | ■ Connectivity • One BNC female Long Reach PoE over Coaxial PD • One RJ45 connector Long Reach PoE over UTP PD ■ Power Input • 44~ 56V DC ■ Power Pin Assignment • BNC center pole: DC+ • BNC shield: DC- • RJ45 Pins 1, 3, 5, 7: VCC+ • RJ45 Pins 2, 4, 6, 8: VCC- ■ Cabling • Coaxial cable: 75 ohm • RG-6/U cable, less than12Ω/1000 ft. • RG-59/U cable, less than 30Ω/1000 ft. • Cat. 3, 4, 5, 5e UTP cable (100 meters, max.) • EIA/TIA-568 100-ohm STP (100 meters, max.) ■ Maximum Distance • Coaxial - Max. 200m with PoE+ output (656ft.) - Max. 1000m with PoE output (3,280ft.) • UTP - Max. 500m with PoE+ output (1,640ft.) ■ Long Reach Ethernet Stan dard • IEEE 1901 ■ Modulation Type • Wavelet-OFDM ■ Security • 128-bit AES encryption ■ Frequency Band • 2 ~ 28 MHz ■ Encryption • AES 128-bit ■ LRP Compatibility • With power over coaxial input - LRP-101CH – 1-Port LRP Injector - LRP-822CS – 8-Port LRP over Coax Switch - LRP-1622CS – 16-Port LRP over Coax Switch • With power over UTP input - LRP-101UH – 1-Port LRP Injector | |||||||||||||||||||||||||||||||||
LED Indicator | 3 x LED for External Power Supply: DC Power 1 (Green) DC Power 2 (Green) Power Fault ( Red ) 4 x LED for PoE Usage: 10W/20W/30W/40W (Green) 2 x LED for Long Reach PoE In: PWR (Green) LNK (Green) 2 x LED for each RJ45 interface (Port-1 and Port-4): 10/100Mbps LNK/ACT (Green) PoE-in-use (Orange) | |||||||||||||||||||||||||||||||||
Installation | DIN rail kit and wall-mount kit | |||||||||||||||||||||||||||||||||
Dimensions (W x D x H) | 56 x 87.8 x 135 mm | |||||||||||||||||||||||||||||||||
Weight | 644g | |||||||||||||||||||||||||||||||||
Power Requirements | 44~56V DC power over coaxial input DC 24~48V, redundant power with polarity reverses protection function | |||||||||||||||||||||||||||||||||
Power Consumption/Dissipation | 130 watts/446BTU (Ethernet with PoE Full Loading) | |||||||||||||||||||||||||||||||||
Alarm | One relay output for power failure. Alarm relay current carry ability: 1A @ 24V DC | |||||||||||||||||||||||||||||||||
Enclosure | Aluminum case | |||||||||||||||||||||||||||||||||
Standards Conformance | ||||||||||||||||||||||||||||||||||
Standards Compliance | IEEE 802.3 Ethernet/10BASE-T IEEE 802.3u Fast Ethernet/100BASE-TX IEEE 802.3x Full-Duplex Flow Control IEEE 802.3at Power over Ethernet Plus | |||||||||||||||||||||||||||||||||
Regulatory Compliance | FCC Part 15 Class A, CE | |||||||||||||||||||||||||||||||||
Stability Testing | IEC60068-2-32 (free fall) IEC60068-2-27 (anti-shock) IEC60068-2-6 (anti-vibration) | |||||||||||||||||||||||||||||||||
Environment | ||||||||||||||||||||||||||||||||||
Temperature | Operating: -20~70 degrees C Storage: -25~75 degrees C | |||||||||||||||||||||||||||||||||
Humidity | Operating: 5~95% (non-condensing) Storage: 5~95% (non-condensing) | |||||||||||||||||||||||||||||||||
Performance | ||||||||||||||||||||||||||||||||||
Coaxial Performance |
| |||||||||||||||||||||||||||||||||
UTP Performance |
*As there are various resistance values in the category of RG-59/U or RG-6/U cable, the actual data rate will vary on the quality of the copper wire and environmental factors. **Depending on what the DC/PoE power input and the length of coaxial cable are. |
Дата | Версия | Описание | Скачать |
---|---|---|---|
17.03.2017 | 1.0 | LRP-104CET |
![]() |
Дата | Версия | Описание | Скачать |
---|---|---|---|
23.02.2017 | 1.0 | Initial release. |
![]() |
Информация для заказа | |
---|---|
LRP-104CET | Industrial 1-Port Coax/UTP Long Reach PoE + 4-Port 10/100TX PoE Extender |
