Быстрое и простое развертывание гигабитной PoE-сети

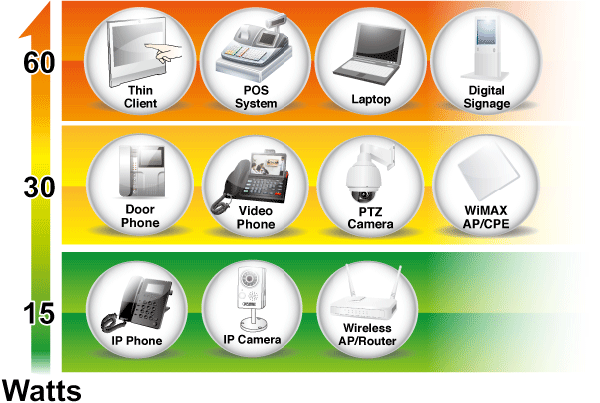

Гигабитный сплиттер PLANET POE-171 Ultra PoE получает цифровые данные Ethernet с 60Вт-питанием по витой паре и разделяет цифровые данные и питание на три дополнительных канала (12 В/19 В/24 В постоянного тока) . Если POE-171S работает вместе с PLANET POE-171 (60-ваттный инжектор PoE IEEE 802.3at), он может предложить больше решений PoE, таких как:
- PoE PTZ камеры с функцией поворота
- тонкие клиенты
- панельные компьютеры
- цифровые вывески
- иные не-PoE устройства, требующие питания
POE-171 освобождает развертывание устройства от ограничений, связанных с расположением розеток, что исключает затраты на дополнительную проводку переменного тока и сокращает время установки.
60 ватт мощности по 4-парному проводу
В решении POE-171 ultra PoE используется стандарт кабеля IEEE 802.3at/af PoE. Вместо подачи питания по 2-парной витой UTP – будь то End-span (контакты 1,2,3 и 6) или Mid-span (контакты 4,5,7 и 8), он обеспечивает возможность подачи до 60 ватт мощности при использовании всех четырех пар стандартных кабелей Ethernet Cat5e/6. В новой 4-парной системе два контроллера PSE будут использоваться для питания как пар данных, так и резервных пар.
Недорогая и легкая прокладка кабелей

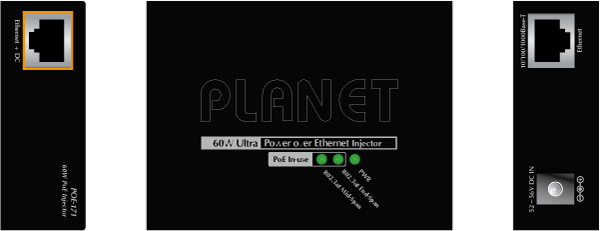

Благодаря концепциям «Easy to install», «Plug and Play» и «Simple troubleshooting» для бизнесов и домашних пользователей, POE-171 выполнен в компактном корпусе и имеет один входной разъем питания постоянного тока 52–56 В, один индикатор питания и два индикатора использования PoE (802.3at End-Span и 802.3at Mid-Span) на верхней стороне. Два порта RJ-45 — порт Ethernet и порт Ethernet+DC — находятся на боковой панели. Просто подключите кабели Ethernet и шнур питания постоянного тока и POE-171 готов обеспечить высокоскоростную сетевую связь и одновременно выполнять функции PoE-инжектора мощностью 60 Вт без необходимости настройки программного обеспечения.
Инжектор POE-171 Ultra PoE — это идеальное решение, которое позволяет питать сетевое устройство с высоким энергопотреблением напрямую через интерфейс порта RJ-45 без необходимости установки розеток и электрических кабелей.

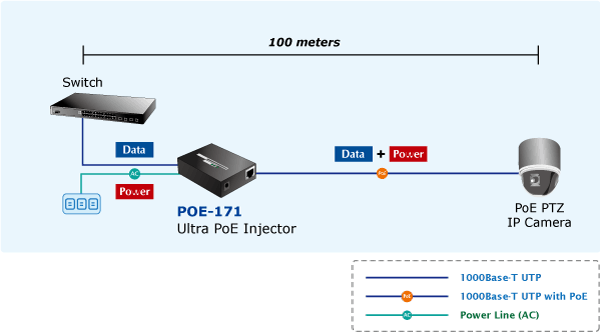

Установка инжектора Ultra PoE / 802.3at PoE
Благодаря поддержке IEEE 802.3at Power over Ethernet, POE-171 может напрямую подключаться к любым устройствам PoE IEEE 802.3at или IEEE 802.3af, таким как сетевые камеры PTZ (панорамирование, наклон и масштабирование), скоростная PTZ-купольная камера, телефоны Voice over IP (VoIP), многоканальные точки доступа к беспроводной локальной сети и другие сетевые устройства, поддерживающие IEEE 802.3at или IEEE 802.3af Power over Ethernet.

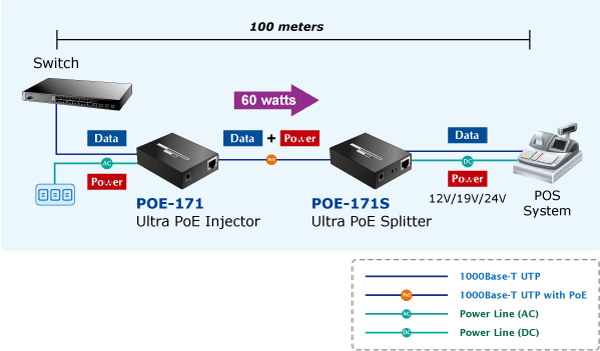

Установка инжектора и сплитера Ultra PoE
В местах, где трудно найти вход питания, POE-171 и POE-171S работают в паре, обеспечивая самый простой способ питания ваших Ethernet-устройств, которым требуется высокая потребляемая мощность, таких как PTZ (панорамирование, наклон и масштабирование), сетевые камеры, скоростные купольные камеры PTZ, телефоны Voice over IP (VoIP) с цветным сенсорным экраном и многоканальные точки доступа к беспроводной локальной сети, установленные на крыше здания или используемые в офисе или дома на предприятии.

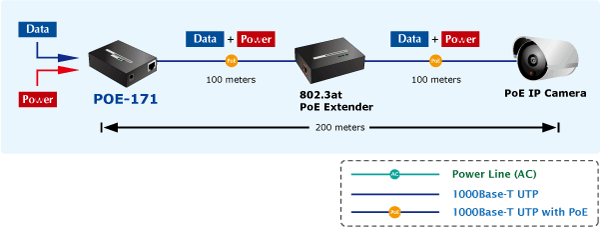

Установка инжектора IEEE 802.3at и PoE Extended
Для достижения преимуществ IP-наблюдения, а также распространения IP-камер на большие расстояния POE-171 и удлинитель PLANET PoE POE-E201 могут быть быстрым и экономичным вариантом. В простейшем случае PoE Extender позволяет установить IP-камеру PoE на расстоянии до 200 метров от POE-171. POE-171 подает питание PoE на первые 100 метров к удлинителю PoE по кабелю UTP, а затем удлинитель PoE пересылает данные Ethernet и оставшуюся мощность POE на удаленную IP-камеру PoE.
