Инжектор Ultra Power over Ethernet PLANET POE-173 обеспечивает максимальную мощность до 60 Вт и высокоскоростное соединение для передачи данных Ethernet в любой точке вашей сетевой инфраструктуры. Решение PLANET Ultra Power over Ethernet содержит два совершенно новых продукта:
- POE-173: 60-Вт инжектор
- POE-171S: 12V / 19V / 24V DC сплитер
Быстрое и простое развертывание гигабитной сети PoE

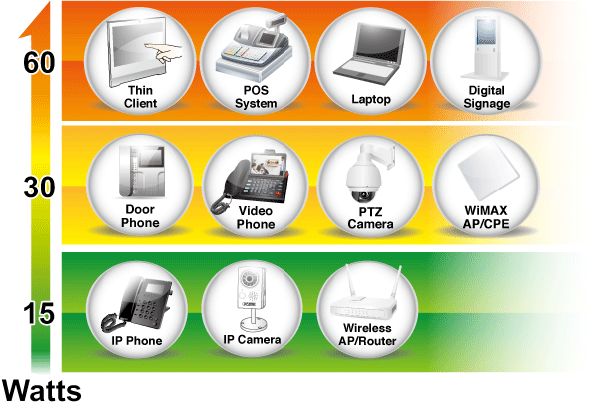

POE-173 — это однопортовый инжектор Ultra Power over Ethernet с максимальной выходной мощностью до 60 Вт по кабелям Ethernet. Он разработан специально для удовлетворения спроса на растущее сетевое оборудование, требующее более высокой мощности, такое как:
- PTZ купольные камеры
- панельные компьютеры
- цифровые вывески
- иные сетевые устройства

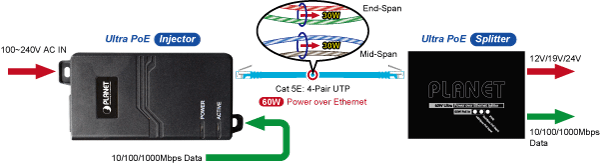

60 ватт мощности по 4-парному проводу
В решениях POE-173 и POE-171S Ultra PoE используется тот же кабельный стандарт, что и IEEE 802.3at/af PoE. Вместо подачи питания по 2-парной витой UTP – будь то End-Span (контакты 1,2,3 и 6) или Mid-Span (контакты 4,5,7 и 8), он обеспечивает возможность подачи до 60 ватт мощности при использовании всех четырех пар стандартных кабелей Ethernet Cat5e/Cat6. В новой 4-парной системе два контроллера PSE будут использоваться для питания как пар данных, так и резервных пар.
|
PoE Standard
|
IEEE 802.3af
(802.3at Type 1) |
IEEE 802.3at
(802.3at Type 2) |
Ultra PoE
(POE-173) |
|
Maximum Power
delivered by PSE |
15.4 watts
|
30 watts
|
60 watts
|
|
Power Available at PD
|
12.95 watts
|
25.5 watts
|
50 watts
|
|
Voltage Range
|
48V
|
50~57V
|
50V
|
|
Twisted Pair Used
|
2-Pair
|
4-Pair
|
|
|
Supported Modes
|
End-Span or Mid-Span
|
End-Span + Mid-Span
|
|
|
Supported Cabling
|
Cat 3/5/5e/6
|
Cat5e/6
|
|
Компактный дизайн "все в одном"

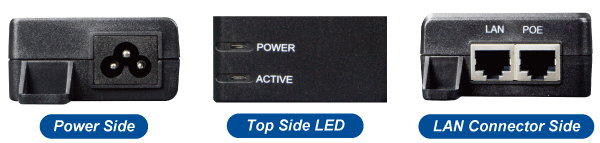

Благодаря концепциям «Простота установки», «Plug and Play» и «Простое устранение неполадок» для деловых и домашних пользователей, POE-173 представляет собой универсальный однопортовый инжектор PoE+ с внутренним источником питания. В компактном корпусе POE-173 имеется одна входная розетка переменного тока 100–240 В на передней панели, два светодиода (ПИТАНИЕ системы и PoE ACTIVE) на верхней стороне и два порта RJ45 (порт POE и порт LAN) на задней панели. Подключите кабели Ethernet и шнур питания, и POE-173 готов обеспечить высокоскоростную сетевую связь и функции мощного инжектора PoE + одновременно без необходимости настройки программного обеспечения.

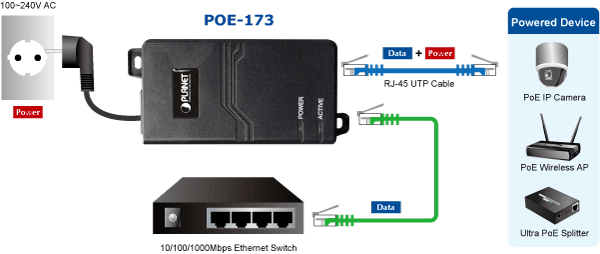

Быстрое и простое развертывание сети PoE
Обратная совместимость с обоими стандартами 802.3 af/at PoE, позволяет пользователям POE-173 гибко развертывать стандартные и мощные устройства для одновременной передачи данных и питания по одному кабелю Ethernet на расстояние до 100 метров. Инжектор облегчает установку IP-камеры безопасности и беспроводной точки доступа, снимая ограничения, связанные с расположением розеток и дополнительной прокладкой кабелей питания. Таким образом, уменьшается количество кабелей и устраняется необходимость в электрических розетках на стене, потолке или в любом труднодоступном месте и сокращается время установки.

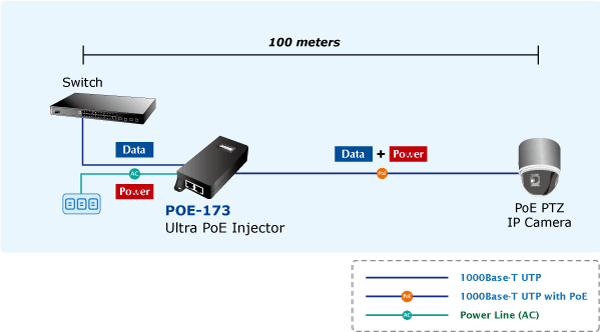

Установка инжектора Ultra PoE
Благодаря обратной возможности стандарта IEEE 802.3at/af PoE, POE-173 может напрямую подключаться к любым конечным узлам IEEE 802.3at/af, таким как скоростные купольные сетевые камеры PTZ (панорамирование, наклон и масштабирование), цветной сенсорный экран, телефоны VoIP и многоканальные точки доступа к беспроводной локальной сети.

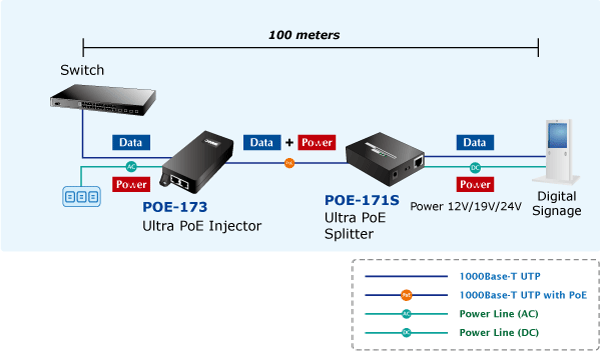

Установка инжектора и сплитера Ultra PoE
В местах, где трудно найти вход питания, POE-173 и POE-171S работают в паре, обеспечивая самый простой способ питания ваших Ethernet-устройств, которым требуется высокая потребляемая мощность, таких как PTZ (панорамирование, наклон и масштабирование) сетевые камеры, скоростные купольные камеры PTZ, телефоны с цветным сенсорным экраном для передачи голоса по IP (VoIP) и многоканальные точки доступа к беспроводной локальной сети, установленные на крыше здания или используемые в офисе или дома на предприятии.
Увеличение дистанции в сети с IEEE802.3at PoE
Достаточно ли длины 100-метрового кабеля для широкого спектра систем IP-наблюдения? Ответ, конечно, нет. Для достижения преимуществ IP-наблюдения, а также распределения IP-камер на большие расстояния POE-172 и удлинитель PoE PLANET IPOE-E174 могут стать быстрым и экономичным вариантом. В простейшем случае PoE Extender позволяет установить IP-камеру PoE на расстоянии до 200 метров от POE-172. POE-172 подает питание PoE на первые 100 метров к удлинителю PoE по кабелям UTP, а затем удлинитель PoE пересылает данные Ethernet и оставшуюся мощность POE на удаленные IP-камеры PoE.
Datasheet
| Дата | Версия | Описание | Скачать |
|---|---|---|---|
| 22.07.2016 | 1.0 | POE-173 |
|
| 09.03.2016 | 1.0 | POE-173 for Turkey. |
|
User's Manual
| Дата | Версия | Описание | Скачать |
|---|---|---|---|
| 23.06.2016 | 1.2 | Add POE-172. |
|
| 23.01.2015 | 1.1 | Add note. |
|
| 17.05.2013 | 1.0 | Initial release. |
|
EC Declaration
| Дата | Версия | Описание | Скачать |
|---|---|---|---|
| 18.07.2014 | 1.0 | EC Declaration |
|
