Удлинитель Ethernet (1 порт 802.3at PoE+, 2 порта 802.3af/at)

» POE-E202

Удлинитель Ethernet (1 порт 802.3at PoE+, 2 порта 802.3af/at)

» POE-E202

Решение для снятие 100-метрового ограничения

PLANET POE-E202 — это гигабитный удлинитель PoE с 1 портом PoE+ на 2 порта 802.3af/at, разработанный специально для приложений PoE «точка-многоточка». POE-E202 может получать максимум 30 Вт мощности PoE от входного порта PoE+ и обеспечивает максимальный бюджет мощности PoE 25 Вт для двух выходных портов PoE, расширяя как передачу данных Gigabit Ethernet, так и питание по протоколу IEEE 802.3at/802.3af. Ethernet на стандартном расстоянии 100 м (328 футов) Cat. Кабель UTP 5/5e/6 для подключения до двух устройств длиной 200 м одновременно.

POE-E202 представляет собой простое решение для добавления портов PoE без прокладки дополнительных кабелей и обеспечивает более гибкие сетевые приложения без необходимости использования внешнего адаптера питания.

Установка Plug and Play

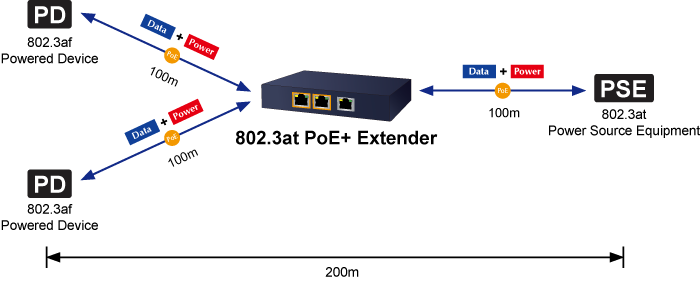

POE-E202 довольно легко установить с помощью простого подключения и работы. Он используется между оборудованием источника питания (PSE) и устройством с питанием (PD). POE-E202 подает питание на PD, не влияя на производительность передачи данных. POE-E202 предлагает экономичное и быстрое решение, позволяющее удвоить стандартную дальность действия PoE со 100 до 200 метров. POE-E202 выполнен в компактном корпусе, содержащем три порта RJ45, из которых один порт «PoE IN» работает как вход PoE (данные и питание), а два других порта «PoE OUT» функционируют как выход PoE. Порт «PoE OUT» также является источником питания, который передает напряжение постоянного тока по кабелю Cat5/5e/6 и одновременно передает данные и питание между PSE и PD.

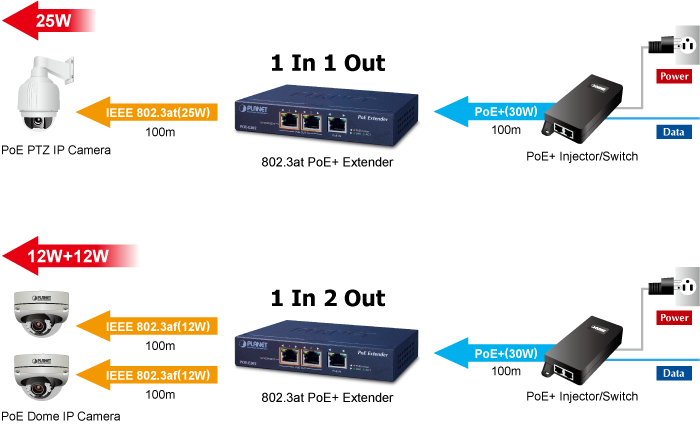

Один источник питания сразу для нескольких устройств

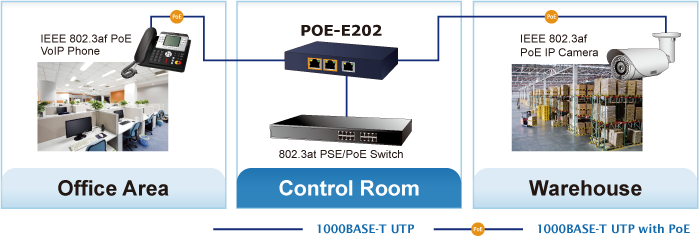

Достаточно ли 100-метрового кабеля для широкого спектра развертываний IP-наблюдения? Ответ, конечно, нет. Для достижения преимуществ IP-наблюдения и распространения IP-камер на большие расстояния PLANET POE-E202 является весьма полезным гигабитным удлинителем PoE, если пользователи уже настроили большую часть своей сети и надеются расширить сетевые коммуникации и преодолеть ограничения по длине кабеля, предлагая подключения к устройствам в местах, где традиционные сети не позволяют.

Physical Port

3-port 10/100/1000BASE-T Gigabit RJ45
- 1-port data + power input
- 2-port data + power output

Power over Ethernet

1-port data + power input
- Complies with IEEE 802.3at Power over Ethernet Plus end-span/mid-span PD
- Supports PoE input power up to 30.8 watts
2-port data + power output
- Complies with IEEE 802.3af/IEEE 802.3at Power over Ethernet end-span PSE
- Up to 2 IEEE 802.3af/802.3at devices powered
- Supports PoE power up to 25 watts for each PoE port
- Auto detects powered device (PD)
Extends the range of PoE to an additional 100 meters (328ft.)
Forwards both Ethernet data and PoE power to remote device

Layer 2 Features

Hardware-based 10/100/1000Mbps auto-negotiation and auto MDI/MDI-X
Integrates address look-up engine, supporting 2K absolute MAC addresses
10K iumbo packet support
IEEE 802.1Q VLAN transparency
Features Store-and-Forward mode with wire-speed filtering and forwarding rates
IEEE 802.3x flow control for full duplex operation and back pressure for half duplex operation
Automatic address learning and address aging
Supports CSMA/CD protocol

Case and Installation

No external power cable installation required
Made of metal, desktop size design
Wall-mountable, Plug-and-Play installation
0 ~ 50 degrees C operating temperature

Interfaces
PoE IN	1 x 10/100/1000BASE-T Ethernet with IEEE 802.3at PoE “Data + DC power” in auto MDI/MDI-X, auto-negotiation RJ45 connector
PoE OUT	2 x 10/100/1000BASE-T Ethernet with IEEE 802.3at/802.3af PoE “Data + DC power” out auto MDI/MDI-X, auto-negotiation RJ45 connector
Power over Ethernet
PoE Standard	“PoE In” Port IEEE 802.3at Power over Ethernet Plus end-span/mid-span PD class 4 PD Per “PoE Out” Port IEEE 802.3at Power over Ethernet Plus end-span PSE IEEE 802.3af Power over Ethernet end-span PSE
PoE Power Supply Type	End-span (Type A)
PoE Power	“PoE In” Port 52~56V DC, max. 30.8 watts Per “PoE Out” Port 44~55V DC, max. 25 watts
Power Pin Assignment	“PoE In” Port 1/2 (+), 3/6 (-); 4/5 (+), 7/8 (-) Per “PoE Out” Port 1/2 (+), 3/6 (-)
Hardware Specifications
Data Rate	10/100/1000Mbps
MAC Address Table	2K
Data Buffer	2Mbits
Switch Architecture	Store-and-Forward
Switch Fabric	6Gbps
Switch Throughput	4.46Mpps @ 64 bytes
Jumbo Frame	10KB
Flow Control	IEEE 802.3x pause frame for full duplex Back pressure for half duplex
LED Indicators	“PoE In” Port: PoE-in-Use x 1 (amber), LNK/ACT x 1 (green) “PoE Out” Port 1: PoE-in-Use x 1 (amber), LNK/ACT x 1 (green) “PoE Out” Port 2: PoE-in-Use x 1 (amber), LNK/ACT x 1 (green)
Protection	ESD (Ethernet): 2KV (TBD) Surge (EFT for power) : 2KV (TBD)
Enclosure	Metal
Installation	Wall mountable
Dimensions (W x D x H)	140 x 77 x 28 mm
Weight	258g
Power Requirements	IEEE 802.3at compliant with voltage within 52V-56V DC
Power Consumption	1.6 watts/5.5BTU (System on with PoE input) 2.2 watts/7.5BTU (Ethernet full loading without PoE function) 36 watts/122.8BTU (Full loading with PoE function)
Network Cable	10BASE-T: 4-pair UTP Cat. 5 up to 100m (328ft) 100BASE-TX: 4-pair UTP Cat. 5 up to 100m (328ft) 1000BASE-T: 4-pair UTP Cat. 5e, 6, up to 100m (328ft) EIA/TIA-568 100-ohm STP (100m, 328ft)
Standard Conformance
Regulatory Compliance	FCC Part 15 Class A, CE
Standard Compliance	IEEE 802.3 10BASE-T Ethernet IEEE 802.3u 100BASE-TX Fast Ethernet IEEE 802.3ab 1000BASE-T Gigabit Ethernet IEEE 802.3af Power over Ethernet IEEE 802.3at Power over Ethernet Plus IEEE 802.3x Flow Control
Environment
Operating	Temperature: 0 ~ 50 degrees C Relative Humidity: 5 ~ 95% (non-condensing)
Storage	Temperature: -10 ~ 70 degrees C Relative Humidity: 5 ~ 95% (non-condensing)

Datasheet

Дата	Версия	Описание	Скачать
21.10.2022	1.0	POE-E202v2

User's Manual

Дата	Версия	Описание	Скачать
14.10.2022	1.1	Release for hardware version 2.0.
