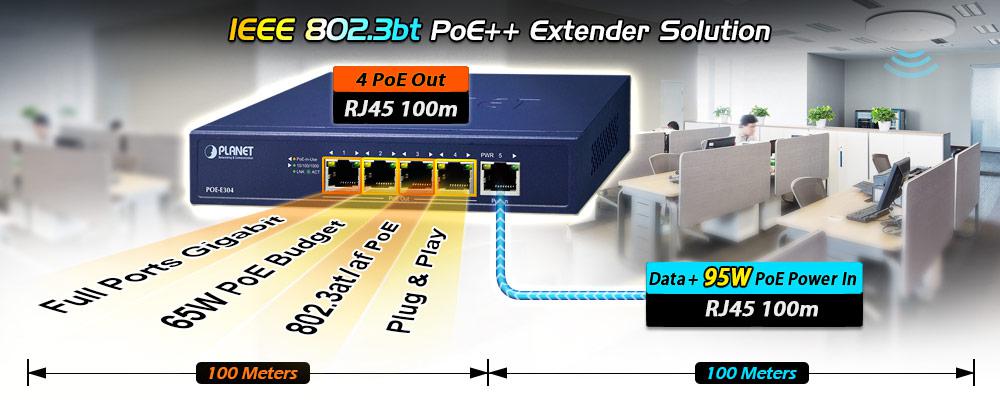

Решение для снятие 100-метрового ограничения

PLANET POE-E304 — это гигабитный удлинитель PoE с 1 портом 95 Вт 802.3bt PoE++ на 4 порта 802.3af/at, разработанный специально для приложений PoE типа «точка-многоточка». POE-E304 может получать мощность PoE максимум 95 Вт от входного порта PoE IEEE 802.3bt и подавать максимальный бюджет мощности PoE 65 Вт на четыре выходных порта PoE, увеличивая расстояние одновременной передачи как данных Gigabit Ethernet, так и данных Gigabit Ethernet. IEEE 802.3at/802.3af Питание через Ethernet на стандартном расстоянии 100 м (328 футов) Cat. Кабель UTP 5/5e/6 длиной до 200 метров. Таким образом, POE-E304 обеспечивает простое решение для добавления портов PoE без прокладки дополнительных кабелей и обеспечивает более гибкие сетевые приложения без необходимости использования внешнего адаптера питания.

Установка Plug and Play

POE-E304 довольно легко установить с помощью простого подключения и работы. Он используется между оборудованием источника питания (PSE) и устройством с питанием (PD). POE-E304 подает питание на PD, не влияя на производительность передачи данных. POE-E304 предлагает экономичное и быстрое решение, позволяющее удвоить стандартную дальность действия PoE со 100 до 200 метров. POE-E304 выполнен в компактном корпусе, содержащем три порта RJ45, из которых один порт «PoE IN» работает как вход PoE (данные и питание), а 4 других порта «PoE OUT» функционируют как выход PoE. Порт «PoE OUT» также является источником питания, который передает напряжение постоянного тока по кабелю Cat5/5e/6 и одновременно передает данные и питание между PSE и PD.

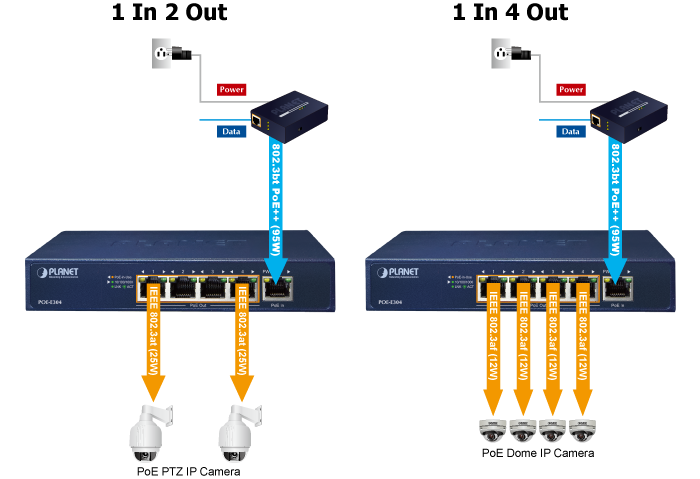

Один источник питания сразу для нескольких устройств

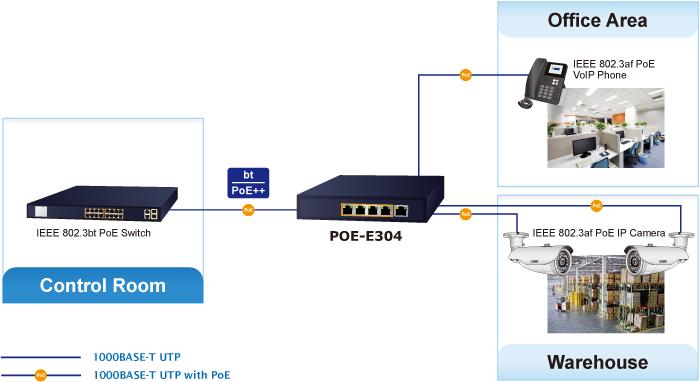

Достаточно ли длины 100-метрового кабеля для широкого спектра систем IP-наблюдения? Ответ, конечно, нет. Для достижения преимуществ IP-наблюдения и распределения IP-камер на большие расстояния POE-E304 является весьма полезным решением Gigabit PoE. Он пригодится, если пользователи уже настроили большую часть своей сети и надеются расширить сетевые коммуникации и преодолеть ограничения по длине кабеля, предлагая подключения к устройствам в таких местах, где старая сеть не позволяет.

Physical Port

5 10/100/1000BASE-T Gigabit RJ45 ports
- 1-port data + power input
- 4-port data + power output

Power over Ethernet

1-port data + power input
- Complies with IEEE 802.3bt PoE++ PD
- Supports PoE input power up to 95 watts
4-port data + power output
- Complies with IEEE 802.3af/IEEE 802.3at PoE+/end-span PSE
- Up to 4 IEEE 802.3af/802.3at devices powered
- Supports PoE power up to 32 watts for each PoE port
- Auto detects powered device (PD)
Extends the range of PoE to an additional 100 meters (328ft.)
Forwards both Ethernet data and PoE power to remote device

Layer 2 Features

Hardware-based 10/100/1000Mbps auto-negotiation and auto MDI/MDI-X
Integrates address look-up engine, supporting 2K absolute MAC addresses
9K jumbo packet support
Features Store-and-Forward mode with wire-speed filtering and forwarding rates
IEEE 802.3x flow control for full duplex operation and backpressure for half duplex operation
Automatic address learning and address aging

Case and Installation

No external power cable installation required
Made of metal, desktop size design
Wall-mountable, Plug-and-Play installation
0 ~ 50 degrees C operating temperature

Hardware Specifications
Network Connector	PoE In Port 1 x 10/100/1000BASE-T Ethernet with IEEE 802.3bt PoE++ “Data + DC” in, auto MDI/MDI-X, auto-negotiation RJ45 connector PoE Out Port 4 x 10/100/1000BASE-T Ethernet with IEEE 802.3af/802.3at PoE “Data + DC” out, auto MDI/MDI-X, auto-negotiation RJ45 connector
Data Rate	10/100/1000Mbps
Switch Architecture	Store-and-Forward
MAC Address Table	2K
Data Buffer	1Mbits
Switch Fabric	10Gbps
Switch Throughput	7.44Mpps @ 64 bytes
Jumbo Frame	9K
Flow Control	IEEE 802.3x pause frame for full duplex Back pressure for half duplex
LED Indicators	PoE In Port 10/100/1000 LNK/ACT (green) PoE Out Port 1 to Port 4 10/100/1000 LNK/ACT (green) PoE-in-Use (orange) PWR (orange)
Protection	ESD: Contact 4KV, Air 6KV Surge: 4KV
Enclosure	Metal
Installation	Desktop/Wall mountable
Dimensions (W x D x H)	168 x 93 x 32 mm
Weight	403g
Power Requirements	PoE In: IEEE 802.3bt or 4-pair 802.3at PoE+ compliant with voltage within 50V-56V DC External DC: 50~56V DC
Power Consumption	0.9 watts/3.1BTU (System on) 74 watts/252.4BTU (Full loading with PoE function)
Network Cable	10BASE-T: 4-pair UTP Cat5 up to 100m (328ft) 100BASE-TX: 4-pair UTP Cat5 up to 100m (328ft) 1000BASE-T: 4-pair UTP Cat5e, 6, up to 100m (328ft) EIA/TIA-568 100-ohm STP (100m, 328ft)
Power over Ethernet
PoE Standard	PoE In Port IEEE 802.3bt Power over Ethernet Plus Plus end-span and mid-span PD class 4 PD Per PoE Out Port IEEE 802.3at Power over Ethernet Plus end-span PSE IEEE 802.3af Power over Ethernet end-span PSE
PoE Power	PoE In Port 50~56V DC, max. 95 watts input Per PoE Out Port 50~55V DC, max. 32 watts output
Power Pin Assignment	PoE In Port 1/2 (-), 3/6 (+); 4/5 (+), 7/8 (-) Per PoE Out Port 1/2 (-), 3/6 (+), end-span (Type A)
PoE Power Budget	65 watts (max.) @ IEEE 802.3bt PoE++ Type 4 PSE input 32 watts (max.) @ IEEE 802.3at PoE+ input
Standard Conformance
Regulatory Compliance	FCC Part 15 Class A, CE
Standard Compliance	IEEE 802.3 10BASE-T Ethernet IEEE 802.3u 100BASE-TX Fast Ethernet IEEE 802.3ab 1000BASE-T Gigabit Ethernet IEEE 802.3af Power over Ethernet IEEE 802.3at Power over Ethernet Plus IEEE 802.3bt Power over Ethernet Plus Plus IEEE 802.3x Flow Control
Environment
Operating	Temperature: 0 ~ 50 degrees C Relative Humidity: 5 ~ 95% (non-condensing)
Storage	Temperature: -10 ~ 70 degrees C Relative Humidity: 5 ~ 95% (non-condensing)

Datasheet

Дата	Версия	Описание	Скачать
07.02.2020	2.0	POE-E304

User's Manual

Дата	Версия	Описание	Скачать
23.12.2019	2.0	Initial release for POE-E304(v2)

Фото	Модель	Описание

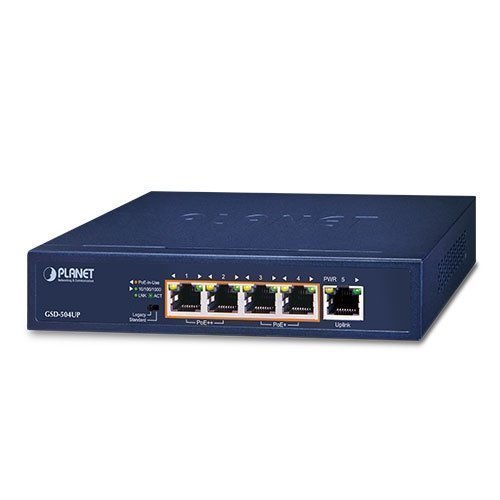

	GSD-504UP	Коммутатор Ethernet (2 порта 10/100/1000T с 802.3bt PoE, 2 порта 10/100/1000T с 802.3at PoE, 1 порт 10/100/1000T, настольный, бюджет 120 Вт)
