Недавно улучшенный инжектор PLANET UPOE-1600G имеет плотное расположение портов, поддерживает управление и был разработан для обновления существующей сетевой инфраструктуры до сетевой системы IEEE 802.3bt Power over Ethernet Plus Plus без замены существующего коммутатора Ethernet. Функции управления UPOE-1600G были улучшены и включают протоколы TLSv1.2 и TLSv1.3 для улучшения кибербезопасности, систему PLANET NMS, NMSViewerPro, приложение PLANET CloudViewerPro, службу PLANET DDNS/Easy DDNS и многое другое.
Идеальный управляемый инжекторный концентратор PoE++ с полным бюджетом мощности
Управляемый инжектор IEEE 802.3bt PoE++ UPOE-1600G с плотным расположением портов монтируется в стойку, оснащен интеллектуальными функциями PoE PLANET с доступом по веб для удаленного управления. Он обеспечивает 16 портов Ethernet 10/100/1000BASE-T с инжектором PoE++ 802.3bt type-4 с общим бюджетом PoE 600 Вт. Каждый порт PoE может обеспечивать до 95 Вт мощности по кабелям Ethernet UTP Cat.5/5e/6, что позволяет одновременно передавать данные и питание на удаленное устройство (PD) с питанием 802.3bt/at.
UPOE-1600G обеспечивает централизацию электропитания и оптимизирует установку и управление питанием удаленных сетевых устройств, а также представляет собой быстрое, безопасное и эффективное сетевое решение Power over Ethernet для малого бизнеса и предприятий.
Решение 802.3bt PoE++ мощностью 95 Вт по 4-парному UTP-кабелю

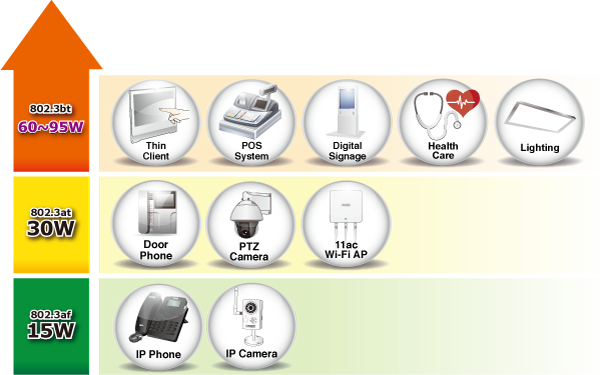

Поскольку UPOE-1600G использует технологию стандарта IEEE 802.bt PoE++, он способен вырабатывать до 95 Вт мощности, используя все четыре пары стандартных кабелей Cat5e/6 Ethernet для подачи питания и данных на полной скорости на каждое удаленное устройство с питанием (PD), совместимое с PoE. Его мощность в три раза больше, чем у обычного 802.3at PoE+, и это идеальное решение для сетевых PD с высоким потреблением энергии, таких как:

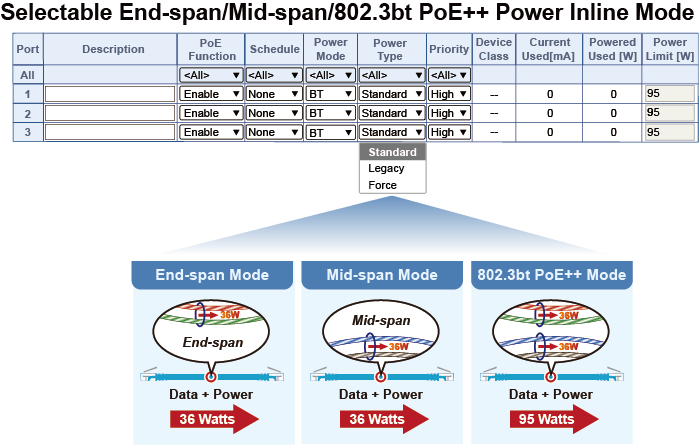

802.3bt PoE++ и управление мощностью питания PoE
Чтобы удовлетворить потребности различных устройств, потребляющих стабильную мощность PoE, UPOE-1600G поддерживает разнообразные режимы работы PoE, включая режим PoE++ 90 Вт 802.3bt type-4, режим PoH (питание через HD-BASE-T) 95 Вт и принудительный режим для решения проблемы несовместимости нестандартных 4-парных устройств PoE PD в полевых условиях.
Мощность
|
Режим
|
Подача питания
|
95W
|
802.3bt PoE++
|
(Pins 1, 2, 3, 6 + Pins 4, 5, 7, 8)
|
36W
|
End-span 802.3at PoE
|
(Pins 1, 2, 3, 6)
|
36W
|
Mid-span 802.3at PoE
|
(Pins 4, 5, 7, 8)
|
Быстрое и простое развертывание сети 802.3bt/at PoE

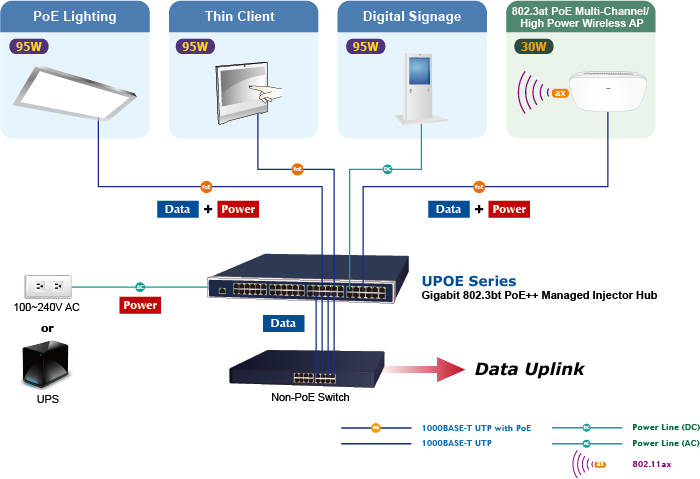

UPOE-1600G устанавливается между обычным коммутатором Ethernet и оконечным устройством. Всего на передней панели UPOE-1600G имеется 32 порта RJ45 STP, из которых 16 портов в нижнем блоке функционируют как вход, а другие 16 портов в верхнем стеке функционируют как "данные + питание". И питание, и данные передаются одновременно по кабелям UTP на оконечное устройство, не влияя на производительность и функции существующей сети.
Передавая на оконечное устройство данные и питание через один кабель Ethernet, UPOE-1600G может сократить количество кабелей питания и устранить необходимость в специальных электрических розетках на стене, потолке или в любом труднодоступном месте.
Встроенные уникальные функции PoE для управления подключенными устройствами
POE-1600G является промышленным управляемым коммутатором PoE для систем видеонаблюдения, беспроводных сетей и сетей VoIP и имеет специальные функции управления PoE:

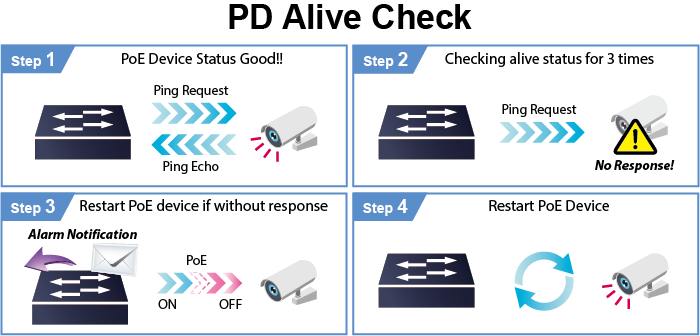

Проверка работоспособности устройства PoE (PD alive check)
POE-1600G можно настроить для мониторинга состояния PD устройства в режиме реального времени посредством эхо-запроса. Как только PD перестанет работать и отвечать, инжектор сбросит питание порта PoE и вернет PD в работу. Это значительно повысит надежность сети и снизит нагрузку на администратора.

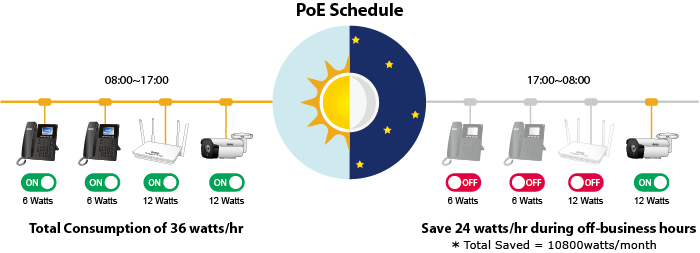

PoE Schedule экономит электроэнергию
Помимо своей способности обеспечивать высокую мощность, в соответствии с мировой тенденцией к энергосбережению и защите окружающей среды, UPOE-1600G может эффективно управлять источником питания. Функция «PoE Schedule» помогает включать или отключать подачу питания PoE для каждого порта PoE в течение определенных интервалов времени и является мощной функцией, помогающей малым и средним предприятиям или предприятиям экономить электроэнергию и деньги. Это также повышает безопасность за счет отключения питания PD, которые не должны использоваться в нерабочее время.
Запланированный сброс питания (Scheduled Power Recycling)
UPOE-1600G позволяет перезагружать каждую из подключенных IP-камер PoE или точек беспроводного доступа PoE согласно расписанию. Тем самым он уменьшает вероятность сбоя IP-камеры или точки доступа в результате переполнения буфера.

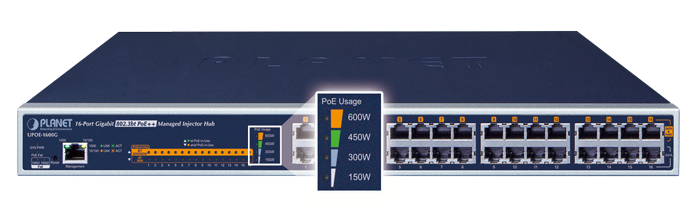

Индикатор отображает уровень загрузки схем питания PoE
UPOE-1600G помогает пользователям легко и эффективно контролировать текущий статус использования мощности PoE с помощью усовершенствованной светодиодной индикации. На передней панели UPOE-1600G, называемой «Использование мощности PoE», есть четыре зеленых светодиода, указывающих 150 Вт, 300 Вт, 450 Вт и 600 Вт использования мощности PoE.
Контроль потребления PoE
С помощью диаграммы энергопотребления в веб-интерфейсе управления UPOE-1600G позволяет администратору отслеживать состояние энергопотребления подключенных PD в режиме реального времени.
Высокая мощность для PoE-удлинителей
Благодаря выходной мощности PoE до 95 Вт UPOE-1600G может работать на гораздо большем расстоянии, используя удлинитель PLANET PoE Extender для питания PoE PD, который можно установить на расстоянии более 100 метров. Путем последовательного подключения нескольких удлинителей PLANET PoE он обеспечивает большую гибкость, позволяющую удвоить, утроить или учетверить расстояние сети PoE.
Тихая работа управляемых вентиляторов
UPOE-1600G отличается малошумной конструкцией и эффективной системой вентиляции. Он поддерживает технологию Smart Fan, которая автоматически регулирует скорость встроенного вентилятора для снижения шума и поддержания температуры устройства для оптимальной выходной мощности, с отображением скоростей вращения вентилятора в веб-интерфейсе. UPOE-1600G может работать надежно, стабильно и бесшумно в любой среде, не влияя на его производительность.

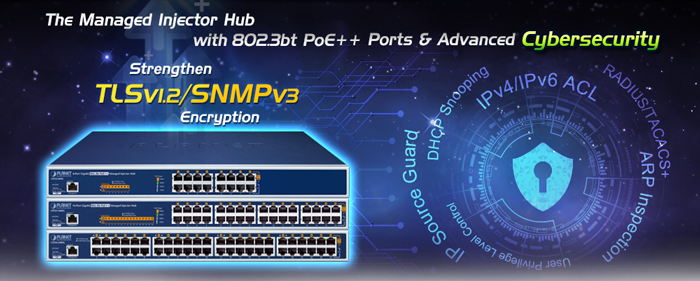

Решение по кибербезопасности для минимизации рисков
Функция кибербезопасности, включенная для защиты управления UPOE-1600G в критически важной сети, практически не требует усилий и затрат на установку. Оба протокола TLSv1.2 и TLSv1.3 используются для обеспечения надежной защиты от сложных угроз. Теперь сетевой администратор может создавать высокозащищенные корпоративные сети, тратя значительно меньше времени и усилий, чем раньше.
Удобный веб-интерфейс управления
Для эффективного управления PDs UPOE-1600G предлагает простой веб-интерфейс управления, в котором администраторы могут управлять системой и функциями PoE для PDs. Он может автоматически определять состояние каждого порта и отображать сообщения на своем веб-интерфейсе управления. Эти функции также предоставляют пользователям эффективный способ управления устройством через Интернет, когда они находятся на работе или дома.
Решение для удаленного управления

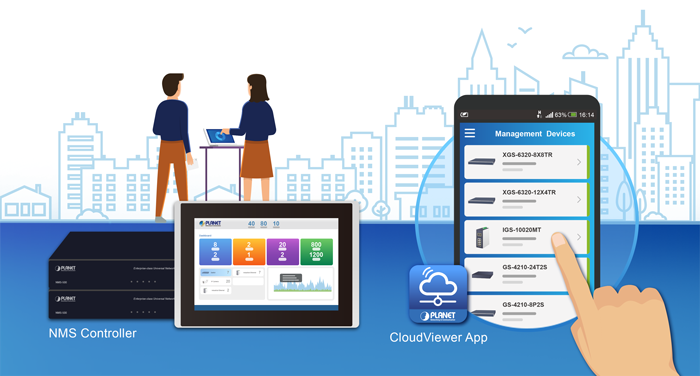

Универсальная система управления сетями (UNI-NMS) и приложение CloudViewerPro от PLANET поддерживают ИТ-персонал, дистанционно управляя всеми сетевыми устройствами и отслеживая рабочие состояния PD. Таким образом, они предназначены как для предприятий, так и для отраслей, где развертывание PD может быть максимально удаленным, без необходимости посещения фактического местоположения в случае обнаружения ошибки или неисправного состояния. С помощью приложения UNI-NMS или CloudViewerPro все виды бизнеса теперь могут быстро и эффективно управляться с одной платформы.

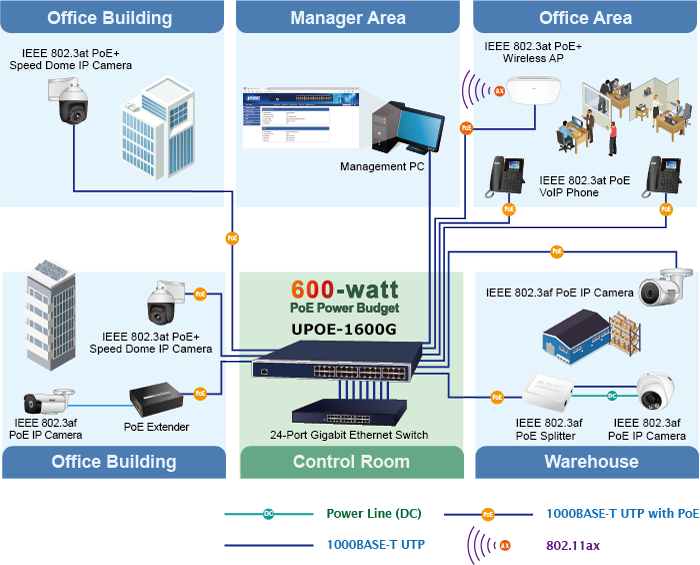

Развертывание сети Gigabit PoE++
UPOE-1600G обеспечивает самый простой способ питания ваших Ethernet-устройств, таких как IP-камера на потолке и точка беспроводного доступа, установленная наверху здания. Благодаря 16 портам Gigabit Ethernet 10/100/1000BASE-T UPOE-1600G поддерживает полное питание 52 В постоянного тока для любого удаленного устройства с питанием IEEE 802.3at/IEEE 802.3bt (PD).
Чтобы управлять системой электропитания ваших сетевых устройств, UPOE-1600G может напрямую взаимодействовать с сетевыми устройствами, такими как IP-телефон PoE, для построения сети VoIP-телефонии в офисе. Инжекторный концентратор 802.3bt PoE++ можно напрямую подключить к любым сторонним устройствам, совместимым с PoE 802.3bt и 802.3at, установленным в радиусе 100 метров. Кроме того, UPOE-1600G может расширять расстояние на гораздо большее расстояние, используя PLANET PoE Extender для питания PoE PD, который можно установить на расстоянии более 100 метров.
Interface
802.3bt Power over Ethernet
PoE Management
Security
Management
Hardware
Hardware | |
---|---|
Interface | Management Port:1 x RJ45; 10/100/1000BASE-T, auto-negotiation, auto-MDI/MDIX “Data” Input Ports:16 x RJ45 “Data + Power” Output Ports:16 x RJ45 |
Data Rate | 10/100/1000Mbps |
Power Requirements | 100-240V AC, 50/60 Hz, 8A |
Power Consumption | 692 watts/2361 BTU |
Ventilation | Smart Fan x 3 |
Dimensions (W x D x H) | 444 x 301 x 44mm |
Weight | 4.8kg |
Reset Button | > 5 sec: Factory default |
LED | System: SYS PWR x 1 (Green) PoE Failure x 1 (Red) Fan Failure x 2 (Red) Management port x 1: LNK/ACT (Green), Per PoE Port: 802.3bt/UPoE PoE-in-use x 1 (Green) 802.3at/af PoE-in-use x1 (Amber) PoE Power Usage LED x4 150W/300W/450W/600W:(Green) |
Network Cable | 10BASE-T: 4-pair UTP Cat5 up to 100m (328ft) 100BASE-TX: 4-pair UTP Cat5 up to 100m (328ft) 1000BASE-T: 4-pair UTP Cat5e/6 up to 100m (328ft) EIA/TIA- 568 100-ohm STP (100m) |
Power over Ethernet | |
PoE Standard | 802.3bt PoE++ PSE Backward compatible with IEEE 802.3at PoE PSE |
PoE Power Supply Mode | 802.3bt End-span Mid-span |
PoE Power Output | Per port 54V DC 802.3bt mode: maximum 95 watts End-span mode: maximum 36 watts Mid-span mode: maximum 36 watts |
Power Pin Assignment | 802.3bt: 1/2(-), 3/6(+), 4/5(+), 7/8(-) End-span: 1/2(-), 3/6(+) Mid-span: 4/5(+), 7/8(-) |
PoE PD Type | Standard Legacy Force |
PoE Power Budget | 600 watts |
Number of 95W 802.3bt Type-4 PDs | 6 |
Number of 60W 802.3bt Type-3 PDs | 10 |
Number of 802.3at PDs | 16 |
PoE Management | Power limit by consumption and classification PoE function enable/disable Per port PoE function enable/disable Per port PoE power schedule Power feeding priority PD alive check PD classification detection Current per port usage and status Total power consumption |
Security | |
Firewall | SPI Firewall Protection |
Filtering | MAC Filtering |
Certificates | System CA Certificate for HTTPS |
Management Functions | |
Management Interface | HTTP/HTTPs Web user interface |
Secure Management Interface | TLSv1.2, TLSv1.3 |
Management Feature | IPv4 and IPv6 dual stack management Web interface for remote management PLANET DDNS and Easy DDNS Supports Network Time Protocol (NTP) System Maintenance Firmware upload via HTTP Configuration upload/download via HTTP Reboot button for system reboot Reset button for system reset to factory default PLANET Smart Discovery utility PLANET NMS System/NMSViewerPro/CloudViewer/CloudViewerPro for deployment management Scheduled System Power RebootingNetwork Diagnostic ICMPv6/ICMPv4 Remote Ping Trace Route |
SNMP Management | SNMP v1, v2c and v3 for system status monitoring SNMP trap for alarm notification of events |
Event Management | Local system event log Remote syslog |
Standards Conformance | |
Regulatory Compliance | FCC Part 15 Class A, CE |
Standards Compliance | IEEE 802.3 10BASE-T Ethernet IEEE 802.3u 100BASE-TX Fast Ethernet IEEE 802.3ab 1000BASE-T Gigabit Ethernet IEEE 802.3af Power over Ethernet IEEE 802.3at Power over Ethernet Plus IEEE 802.3bt Power over Ethernet Plus Plus RFC 768: UDP RFC 791: IP RFC 2068 HTTP RFC 1157: SNMP v1 RFC 1902: SNMP v2c RFC 2273: SNMPv3 RFC 5424: Syslog |
Environments | |
Operating | Temperature: 0 ~ 50 degrees C Relative Humidity: 5 ~ 90% (non-condensing) |
Storage | Temperature: -10 ~ 70 degrees C Relative Humidity: 5 ~ 90% (non-condensing) |
Дата | Версия | Описание | Скачать |
---|---|---|---|
06.06.2025 | 3.0 | UPOE-1600G |
![]() |
Дата | Версия | Описание | Скачать |
---|---|---|---|
15.02.2023 | 3.0 | Release for hardware version 3.0. |
![]() |
06.06.2025 | 3.1 | [Release for hardware version 3.0.] Added PSTI function. |
![]() |
Дата | Версия | Описание | Скачать |
---|---|---|---|
06.06.2025 | 3.1 | [Release for hardware version 3.0.] Added PSTI function. |
![]() |
05.06.2025 | 3.0 | Release for hardware version 3.0. |
![]() |
Информация для заказа | |
---|---|
UPOE-1600G | 16-Port Gigabit 802.3bt PoE++ Managed Injector Hub (600 watts) |
