Серия удлинителей PoE через коаксиальный кабель PLANET VC-203Px предназначена для расширения передачи IP Ethernet и подачи питания по существующему коаксиальному кабелю на расстояние до 1000 м (3280 футов) к IP-камере PoE, беспроводной точке доступа PoE и любому устройству с питанием, соответствующему стандарту 802.3af/at (ПД).
VC-203Px состоит из набора передатчика и приемника, которые могут работать в паре без адаптера питания и в любом месте вашей сетевой инфраструктуры. Решение содержит два совершенно новых продукта:
- VC-203PT: 1 порт 10/100TX PoE PD + 1 порт BNC PoE через коаксиальный удлинитель PSE — передатчик
-
VC-203PR: 1 порт 10/100TX PoE PSE + 1 порт BNC PoE через коаксиальный удлинитель PD — приемник
|
Models
|
VC-203PT
|
VC-203PR
|
|
|
Power over Coax. Extender
|
Transmitter
|
Receiver
|
|
|
Power Input
(Optional) |
PoE
|
RJ-45: 802.3af/at PoE In
UTP cable, up to 100m |
BNC: PoE over Coaxial In
Coaxial cable, up to 1km |
|
DC
|
DC Jack: 52~56V DC In
|
DC Jack: 52~56V DC In
|
|
|
Power Output
|
PoE
|
BNC: Power over Coaxial Out
Coaxial cable, up to 1km |
RJ-45: 802.3af/at PoE out
UTP cable, up to 100m |
|
DC
|
--
|
2-Pin Terminal Block :
Selectable 12V/24V DC |
|

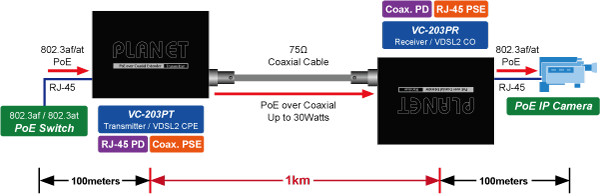

Это идеальное решение для отправки IP-видеоканалов и питания для удаленной установки IP-камеры PoE, находящейся за пределами 100-метрового ограничения Ethernet.
Питание по коаксиальному кабелю
Работающее по стандарту IEEE 802.3at High Power over Ethernet и имееющее мощность до 25 Вт, устройство PLANET PoE через коаксиальный удлинитель устраняет необходимость в дополнительном питании удаленного объекта, позволяя одному источнику PoE, например сетевому коммутатору PoE, обеспечивать питание двух трансиверов и камеры на большом расстоянии. Эта функция устраняет необходимость в локальных и удаленных источниках питания.
Стабильная производительность в сложных условиях
Удлинители VC-203PT и VC-203PR представляют собой идеальное комбинированное решение для передачи данных и электроэнергии на большие расстояния в таких местах, как склады, парковки, университетские городки, казино и т. д. Они могут стабильно работать в диапазоне температур от -40 до 75 градусов Цельсия, что позволяет пользователям удобно применять устройство практически в любом месте сети.
Применение VC-203PT и VC-203PR
VC-203PT, который работает с VC-203PR, может быть разделен на четыре различных типа комбинаций. VC-203PT может питаться либо от внешнего адаптера постоянного тока, либо от переключателя PoE высокой мощности. Выходную мощность VC-203PR можно выбрать: выход PoE на устройства питания PoE (PD) ИЛИ выход постоянного тока на устройства без PoE.

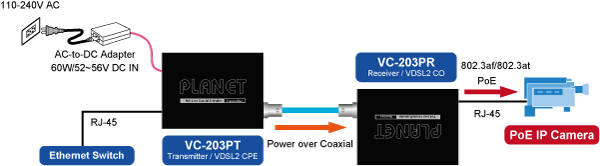

Тип 1 — VC-203PT с адаптером питания 52–56 В и VC-203PR с выходной мощностью PoE.
|
CPE
|
CO
|
|
|
VC-203PT
|
VC-203PR
|
|
|
Power Input
|
Power adapter with 52~56V DC in
|
BNC with DC power over coaxial input
|
|
Power Output
|
BNC with DC power over coaxial output
|
RJ-45 with 802.3at/af PoE output
|

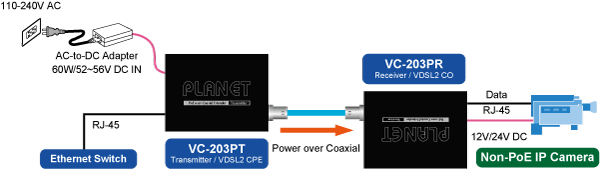

Тип 2 — VC-203PT с адаптером питания 52–56 В и VC-203PR с выходом постоянного тока.
|
CPE
|
CO
|
|
|
VC-203PT
|
VC-203PR
|
|
|
Power Input
|
Power adapter with 52~56V DC in
|
BNC with DC power over coaxial input
|
|
Power Output
|
BNC with DC power over coaxial output
|
DC Terminal block with 12V or 24V DC output
|

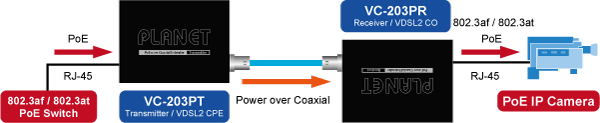

Тип 3 — VC-203PT с входом питания PoE и VC-203PR с выходом питания PoE
|
CPE
|
CO
|
|
|
VC-203PT
|
VC-203PR
|
|
|
Power Input
|
RJ-45 with 802.3at/af PoE input
|
BNC with DC power over coaxial input
|
|
Power Output
|
BNC with DC power over coaxial output
|
RJ-45 with 802.3at/af PoE output
|

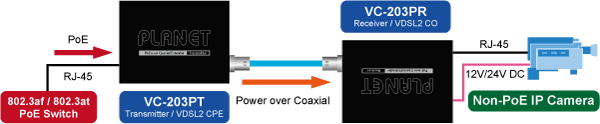

Тип 4 — VC-203PT с входом питания PoE и VC-203PR с выходом питания постоянного тока.
|
CPE
|
CO
|
|
|
VC-203PT
|
VC-203PR
|
|
|
Power Input
|
RJ-45 with 802.3at/af PoE input
|
BNC with DC power over coaxial input
|
|
Power Output
|
BNC with DC power over coaxial output
|
DC Terminal block with 12V or 24V DC output
|
