Высокопроизводительное решение PoE Plus Gigabit Ethernet по телефонному проводу
VC-231GP, решение PLANET Long Reach Ethernet (LRE), представляет собой однопортовый преобразователь Gigabit Ethernet-over-VDSL2 с функцией PoE-инжектора, который устанавливается в удаленном месте для подключения и подачи питания на IP-камеру PoE, беспроводную связь PoE. AP или PoE IP VoIP-телефон/домофон. Он интегрирован с тремя передовыми технологиями:
Технологии цифровой абонентской линии VDSL2/ADSL2+
Гигабитный Ethernet
IEEE 802.3at через Ethernet

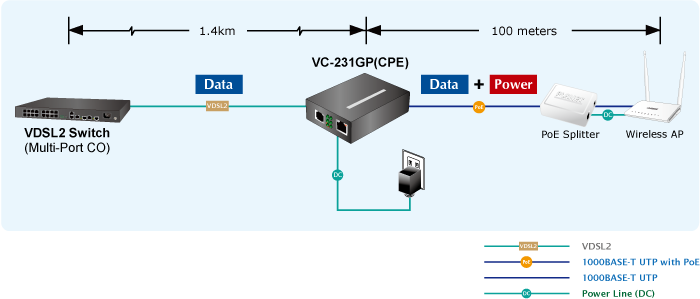

VC-231GP работает с преобразователями PLANET VDSL2 или многоканальными коммутаторами VDSL2, обеспечивая возможность одновременной передачи данных Ethernet на расстояние до 1,4 км (4593 фута) по телефонному проводу. VC-231GP пересылает данные Ethernet и обеспечивает максимальную выходную мощность 30 Вт по дополнительному кабелю UTP длиной 100 м на удаленное IP-устройство, соответствующее стандарту 802.3af/at PoE PD (устройство с питанием), для развертывания сети. Пользователи имеют возможность расширять структуру существующих сетей с еще большей гибкостью.

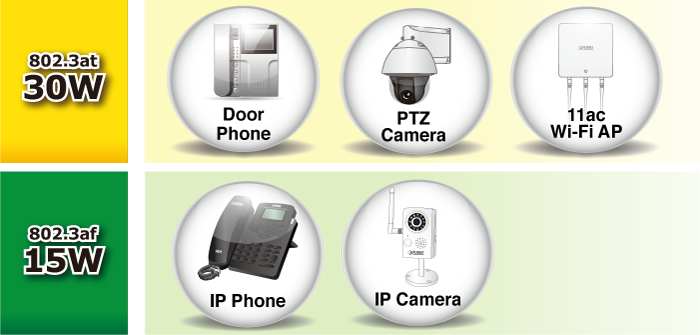

PoE + IEEE 802.3at
Линейное питание PoE, соответствующее стандарту IEEE 802.3at Power over Ethernet Plus, позволяет VC-231GP передавать данные Ethernet на гигабитной скорости и мощность до 30 Вт на удаленные устройства PoE PD по одному кабелю Ethernet Cat.5E/6. VC-231GP обеспечивает большую гибкость в требованиях к питанию для всех типов PD при доступных затратах на установку.
Высокопроизводительный Gigabit Ethernet 150/150 Мбит/с в нисходящем/восходящем направлении по телефонному проводу
Благодаря новейшей технологии VDSL2 VC-231GP предлагает возможность выбора асимметричного/симметричного профиля полосы пропускания. Он хорошо работает с широко распространенной телефонной сетью с симметричной скоростью передачи данных до 150/150 Мбит/с (G.INP, Sym, 8 дБ) на расстоянии 300 м и 21/11 Мбит/с на расстоянии 1,4 км. Серия PLANET Gigabit Ethernet over VDSL2 обеспечивает самую высокую скорость передачи данных по существующим медным телефонным линиям без необходимости замены проводки.
Универсальная, гибкая и простая установка
Конвертеры PLANET Gigabit Ethernet-over-VDSL2 имеют конструкцию Plug-and-Play. VC-231GP предлагает два режима работы, CPE и CO, для приложений: режим CPE используется на стороне клиента, а режим CO — на центральной стороне. Режим CPE или CO можно настроить с помощью встроенного DIP-переключателя.
Для соединения «точка-точка» VC-231GP в режиме CPE и VC-231G или VC-234G в режиме CO должны быть настроены как одна пара преобразователей для выполнения соединения. Это дает администраторам возможность без дополнительных затрат отвечать на новую локальную интрасеть в различных местах, используя исходную структуру сети.
Стабильное и надежное соединение для передачи данных DSL
Благодаря встроенной поддержке новой технологии векторизации G.993.5 ITU-T VC-231GP работает в сочетании с DSLAM с поддержкой векторизации для устранения перекрестных помех и улучшения максимальной пропускной способности линии в существующей медной инфраструктуре.
Реализация с использованием существующей телефонной системы
Используйте дополнительный разветвитель из комплекта VC-231GP, чтобы разделить существующую телефонную линию с POTS, поэтому замена существующей медной проводки не требуется. Просто подключите VC-231GP с дополнительным разветвителем к существующей телефонной розетке RJ11, и можно подключить высокопроизводительную сеть VDSL2. Он идеально подходит для использования в качестве расширителя Ethernet к существующей сети Ethernet.
ADSL2+ Резервный вариант
Для тех интернет-провайдеров, которые по-прежнему предоставляют широкополосные услуги ADSL, VC-231GP может поддерживать скорость передачи данных до 24 Мбит/с в нисходящем направлении и 1 Мбит/с в восходящем направлении с помощью технологии ADSL2+. VC-231GP устанавливает соединение с интернет-провайдером, а также может быть напрямую переключен на VDSL2 после обновления сети интернет-провайдера.

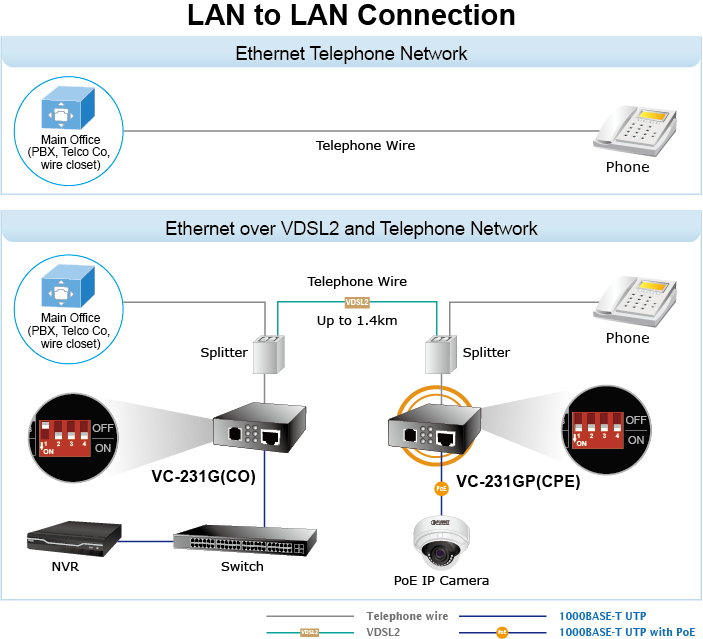

Приложение «точка-точка» — соединение между локальными сетями
Два комплекта VC-231G/VC-231GP можно использовать для соединения двух локальных сетей, расположенных в разных местах. Через обычную телефонную линию можно настроить симметричную магистраль со скоростью 150/150 Мбит/с (G.INP, Sym, 8 дБ), но один мост VDSL2 должен быть ведущим (режим CO), а другой — подчиненным (режим CPE).

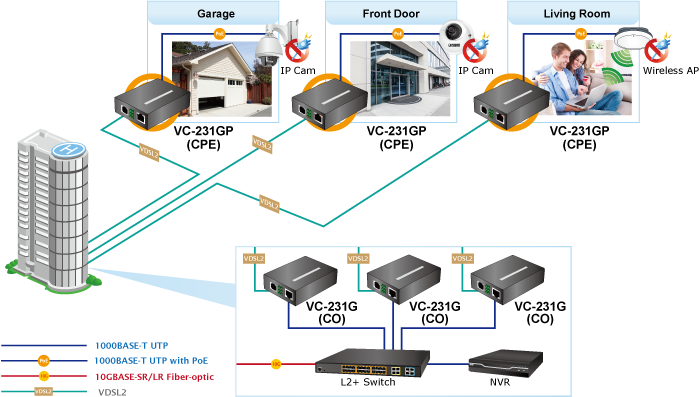

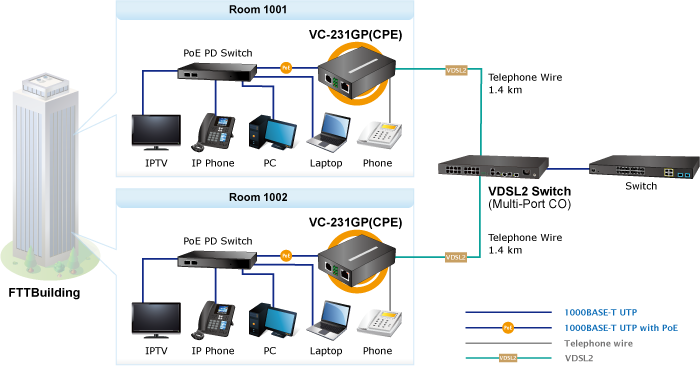

Приложение «точка-многоточка» — подключение к IP DSLAM
Для построения локального Интернета в квартирах, отелях, кампусах и объектах гостеприимства необходимо:
Многопортовый коммутатор VDSL2 IP DSLAM или коммутатор VDSL2 (например, PLANET VC-820M) работает как CO Master, его необходимо разместить в коммутационном центре (помещение MDF) и подключить к системе телефонной линии.
С другой стороны, необходимо установить одно или несколько ведомых CPE (VC-231GP) на стороне отдельного клиента и подключиться к многопортовому ведущему устройству через телефонные линии.
Physical Ports
Power over Ethernet
VDSL2 Features
Hardware and Installation
Hardware Specifications | |
---|---|
LAN Port | 1 10/100/1000BASE-T RJ45 auto-MDI/MDI-X port |
VDSL Port | 1 VDSL2 RJ11 female phone jack Twisted-pair telephone wires (AWG-24 or better) up to 1.4km |
Phone Port | Additional splitter for POTS connection |
DIP Switch & Functionality | 4-position DIP switch ■ CO or CPE mode selectable ■ Selectable G.INP and interleaved mode ■ Selectable target Band plan ■ Selectable target SNR mode |
LED Indicators | 1 Power: Green 1 1000BASE-T LNK/ACT: Green 1 100BASE-TX LNK/ACK: Green 1 VDSL: Green 1 CO: Green 1 CPE: Green 1 PoE-in-use: Amber |
ESD Protection | 6KV DC |
Enclosure | Metal |
Installation | Wall mount or DIN rail with optional kit |
Dimensions (W x D x H) | 97 x 70 x 26 mm |
Weight | 206g |
Power Requirements | DC 54V, 0.74A external power |
Power Consumption (VDSL2 + Ethernet + PoE) | CO Mode: 32.4 watts/110BTU CPE Mode : 32 watts/109BTU |
Power Over Ethernet | |
PoE Standard | IEEE 802.3at PoE+ PSE |
PoE Power Output Budget | DC 52V, 30 watts |
PoE Power Supply Type | End-span |
Power PIN Assignment | 1/2(+), 3/6(-) |
Switch Specifications | |
Switch Processing Scheme | Store-and-Forward |
Address Table | 2K entries |
Flow Control | Back pressure for half duplex IEEE 802.3x pause frame for full duplex |
Maximum Packet Size | 1522 bytes |
System Specifications | |
VDSL Compliance | VDSL-DMT ■ ITU-T G.993.1 VDSL ■ ITU-T G.997.1 ■ ITU-T G.993.2 VDSL2 (Profile 17a/30a support) ■ ITU-T G.993.5 G.Vectoring ■ ITU-T G.998 ■ G.INP |
ADSL Compliance | Capable of ADSL2/2+ standard ■ ITU G.992.3 G.dmt.bis ■ ITU G.992.5 G.dmt.bisplus Data Rate: Up to 24Mbps |
Performance* (Downstream/Upstream) | 200M ----> 190Mbps/90Mbps 400M ----> 163Mbps/64Mbps 600M ----> 110Mbps/34Mbps 800M ----> 73Mbps/18Mbps 1000M --> 49Mbps/10Mbps 1200M --> 39Mbps/8Mbps 1400M --> 25Mbps/6Mbps 200M ----> 149Mbps/141Mbps 400M ----> 116Mbps/115Mbps 600M ----> 72Mbps/70Mbps 800M ----> 45Mbps/44Mbps 1000M --> 26Mbps/16Mbps 1200M --> 26Mbps/12Mbps 1400M --> 29Mbps/12Mbps 200M ----> 192Mbps/93Mbps 400M ----> 159Mbps/64Mbps 600M ----> 106Mbps/37Mbps 800M ----> 68Mbps/19Mbps 1000M --> 49Mbps/8Mbps 1200M --> 29Mbps/8Mbps 1400M --> 26Mbps/6Mbps 200M ----> 150Mbps/150Mbps 400M ----> 114Mbps/113Mbps 600M ----> 69Mbps/69Mbps 800M ----> 49Mbps/39Mbps 1000M --> 27Mbps/24Mbps 1200M --> 26Mbps/12Mbps 1400M --> 21Mbps/11Mbps 200M ----> 177Mbps/83Mbps 400M ----> 145Mbps/57Mbps 600M ----> 92Mbps/31Mbps 800M ----> 59Mbps/15Mbps 1000M --> 44Mbps/10Mbps 1200M --> 32Mbps/6Mbps 1400M --> 22Mbps/3Mbps 200M ----> 136Mbps/129Mbps 400M ----> 100Mbps/101Mbps 600M ----> 58Mbps/57Mbps 800M ----> 42Mbps/36Mbps 1000M --> 23Mbps/12Mbps 1200M --> 23Mbps/10Mbps 1400M --> 17Mbps/11Mbps 200M ----> 177Mbps/85Mbps 400M ----> 144Mbps/51Mbps 600M ----> 87Mbps/29Mbps 800M ----> 55Mbps/15Mbps 1000M --> 40Mbps/8Mbps 1200M --> 38Mbps/8Mbps 1400M --> 26Mbps/4Mbps 200M ----> 136Mbps/133Mbps 400M ----> 97Mbps/102Mbps 600M ----> 54Mbps/56Mbps 800M ----> 40Mbps/35Mbps 1000M --> 24Mbps/22Mbps 1200M --> 24Mbps/9Mbps 1400M --> 18Mbps/12Mbps |
Standards Conformance | |
Standards Conformance | IEEE 802.3 Ethernet IEEE 802.3u Fast Ethernet IEEE 802.3ab Gigabit Ethernet IEEE 802.3x Full-duplex flow control IEEE 802.1p Class of Service IEEE 802.3af Power over Ethernet IEEE 802.3at Power over Ethernet Plus ITU-T G.993.1 VDSL ITU-T G.997.1 ITU-T G.993.2 VDSL2 (Profile 17a/30a support) ITU-T G.993.5 G.Vectoring & G.INP ITU-T G.998 |
xDSL Compatibility | |
VDSL2 | VC-231G VC-234G VC-231 VC-234 VC-820M VDR-301N |
Environment | |
Temperature | Operating: 0~50 degrees C Storage: -10~70 degrees C |
Humidity | Operating: 5~95% (non-condensing) Storage: 5~95% (non-condensing) |
Дата | Версия | Описание | Скачать |
---|---|---|---|
23.11.2018 | 1.0 | VC-231GP |
Дата | Версия | Описание | Скачать |
---|---|---|---|
03.10.2018 | 1.0 | Initial release. |
Дата | Версия | Описание | Скачать |
---|---|---|---|
07.01.2019 | 1.0 | EC Declaration. |
Информация для заказа | |
---|---|
VC-231GP | 1-Port 10/100/1000T 802.3at PoE+ Ethernet to VDSL2 Converter (30a profile w/G.Vectoring) |
