Высокопроизводительное решение 200/200 Mbps Ethernet по витой паре
PLANET VC-231GP — это высокопроизводительный однопортовый конвертер Gigabit Ethernet-over-VDSL2 нового поколения, оснащенный функцией инжектора PoE и поддерживающий новейший профиль VDSL2 Super Vector 35b. Устройство эффективно работает в сетях, построенных на базе повсеместно распространенных телефонных линий, обеспечивая симметричную скорость передачи данных до 200/200 Мбит/с (профиль G.INP, симметричный режим, 8 дБ) на расстоянии до 200 метров и до 11/9 Мбит/с на значительном расстоянии до 1,4 км. Работа конвертера базируется на сочетании двух ключевых сетевых технологий: Gigabit Ethernet и VDSL2 (цифровая абонентская линия 2-го поколения со сверхвысокой скоростью передачи данных). Технология VDSL2 позволяет достичь максимально возможной скорости передачи данных по существующим медным телефонным линиям, устраняя необходимость в прокладке новой кабельной инфраструктуры.

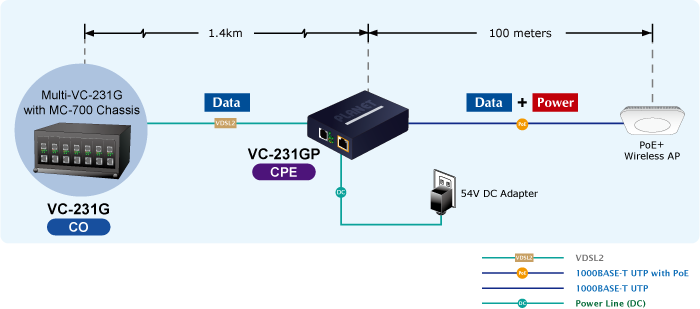

Устройство VC-231GP обеспечивает передачу данных Ethernet и подачу питания мощностью до 30 Вт по дополнительному UTP-кабелю длиной 100 метров на удаленное IP-устройство, соответствующее стандарту 802.3af/at (PoE PD — питаемое устройство). Это позволяет упростить развертывание сети при подключении таких устройств, как PoE-совместимые IP-камеры, беспроводные точки доступа или IP-телефоны/домофоны с поддержкой PoE. Пользователи получают возможность расширять структуру существующих сетей — делая этот процесс еще более простым и гибким — благодаря использованию трех следующих передовых технологий:
Высокопроизводительный Ethernet поверх VDSL2
Благодаря новейшей технологии VDSL2, устройство PLANET VC-231GP обеспечивает высокоскоростной доступ в Интернет со скоростью передачи данных до 200 Мбит/с как в прямом, так и в обратном направлениях. Благодаря встроенной поддержке новой технологии векторизации ITU-T G.993.5, модель VC-231GP работает совместно с DSLAM-устройствами, поддерживающими векторизацию, устраняя перекрестные помехи и повышая максимальную пропускную способность линии на базе существующей медной инфраструктуры.
Реализация с использованием существующих медных телефонных проводов
VC-231GP представляет собой конвертер Long Reach Ethernet (LRE), оснащенный одним портом Ethernet (RJ45) и одним телефонным разъемом RJ11, предназначенным для подключения по технологии VDSL2. Входящий в комплект поставки VC-231GP дополнительный сплиттер позволяет использовать существующую телефонную линию совместно с сервисами POTS, устраняя тем самым необходимость в замене имеющейся медной проводки. Подключение VC-231GP к дополнительному сплиттеру осуществляется через имеющийся телефонный разъем RJ11, что обеспечивает возможность организации высокопроизводительного сетевого соединения VDSL2. Данное устройство идеально подходит для использования в качестве удлинителя Ethernet в рамках уже развернутой локальной сети.
Обеспечение высокотребовательного сервисного подключения для устройств ISP и Triple Play
VC-231GP обеспечивает превосходную пропускную способность, необходимую для устройств Triple Play, используемых в системах домашних развлечений и связи. Благодаря асимметричной передаче данных со скоростью 281/59 Мбит/с (режим G.INP, Asym, 8 дБ), устройство VC-231GP позволяет реализовать в локальной сети множество мультимедийных сервисов, таких как VoD (видео по запросу), IP-телефония, видеотелефония, IPTV, интернет-кэширование, дистанционное обучение и другие.

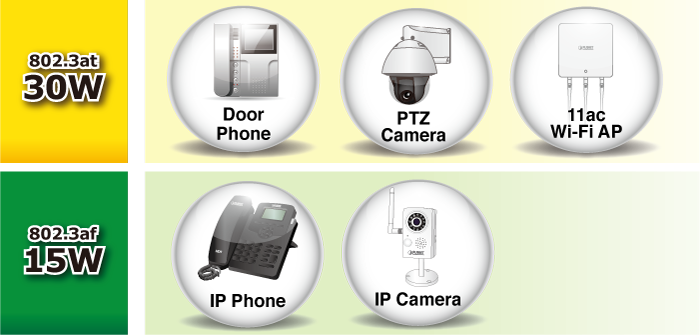

Питание IEEE 802.3at
Поддержка технологии питания PoE, соответствующей стандарту IEEE 802.3at (Power over Ethernet Plus), позволяет устройству VC-231GP передавать данные Ethernet на гигабитной скорости, а также подавать до 30 Вт электропитания на удаленные PoE-устройства (PD) по одному кабелю Ethernet категории 5E или 6. Решение VC-231GP обеспечивает повышенную гибкость в вопросах электропитания для самых различных типов оконечных устройств при минимальных затратах на установку.
Простая и гибкая установка
Конвертер Ethernet-over-VDSL2 отличается поддержкой технологии Plug-and-Play и полной совместимостью со всеми типами сетевых протоколов. Кроме того, отслеживать рабочее состояние каждого отдельного порта, а также системы в целом, можно с помощью информативных диагностических светодиодных индикаторов, расположенных на передней панели. Модель VC-231GP поддерживает два режима работы — CPE и CO: режим CPE используется на стороне клиента, а режим CO — на центральной стороне. Переключение между режимами CPE и CO осуществляется с помощью встроенного DIP-переключателя. При организации соединения типа «точка-точка» для установления связи необходимо настроить пару конвертеров: один — в режиме CPE (VC-231G), а другой — в режиме CO (VC-231G).
Переключение на ADSL2+
Для интернет-провайдеров, предоставляющих услуги широкополосного доступа по технологии ADSL, модель VC-231GP обеспечивает скорость передачи данных до 24 Мбит/с в прямом и до 1 Мбит/с в обратном направлении благодаря поддержке технологии ADSL2+. Устройство VC-231GP устанавливает стабильное соединение с провайдером и может быть переведено в режим VDSL2 после того, как провайдер модернизирует свою сеть.
Увеличение дальности Ethernet

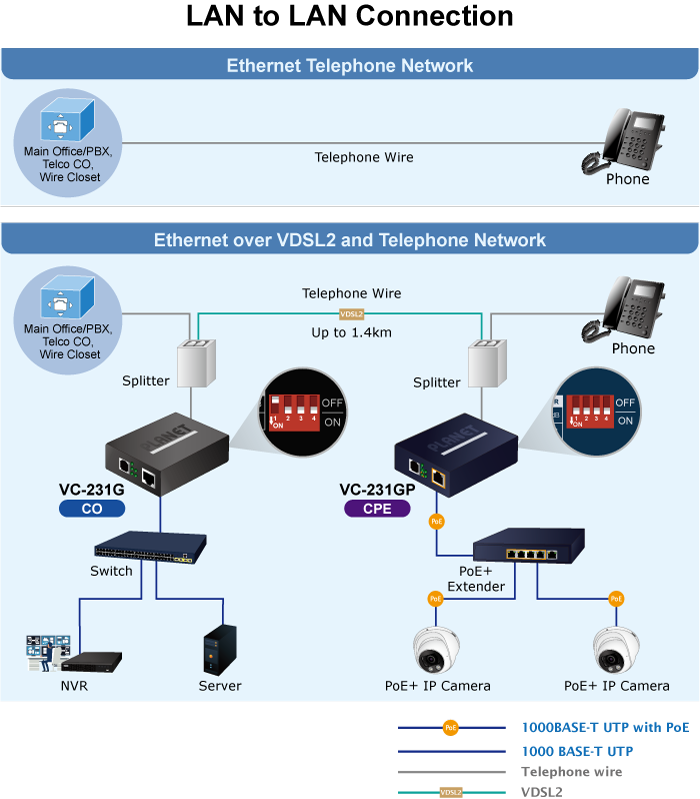

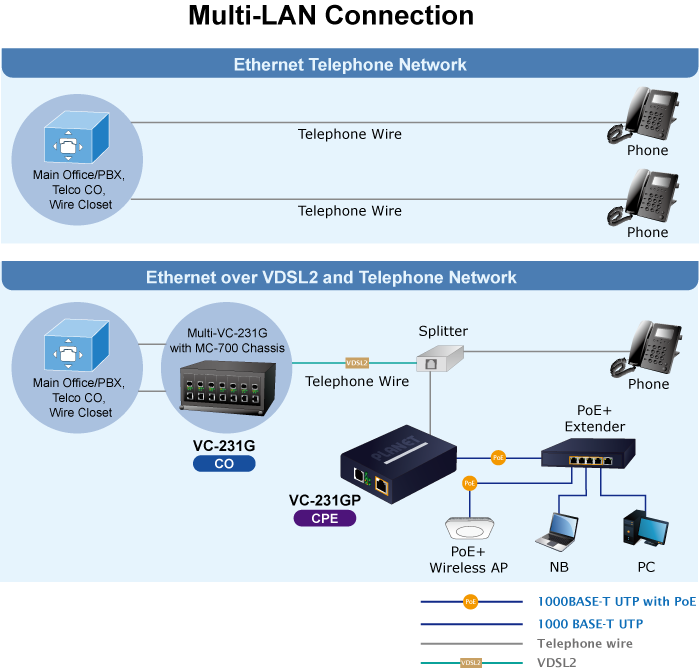

Два преобразователя VC-231GP могут работать как автономная пара, что идеально подходит для увеличения дальности передачи Ethernet-сигнала по существующим телефонным линиям. Используя всего одну пару медных проводов калибра AWG-24, можно легко соединить две Ethernet-сети, обеспечив при этом максимальную скорость передачи данных до 200 Мбит/с. При этом телефонная связь остается доступной даже во время работы устройств VC-231GP (в режимах CO и CPE). Ниже представлены два решения, иллюстрирующие типичные сценарии применения данного моста Ethernet-over-VDSL2.

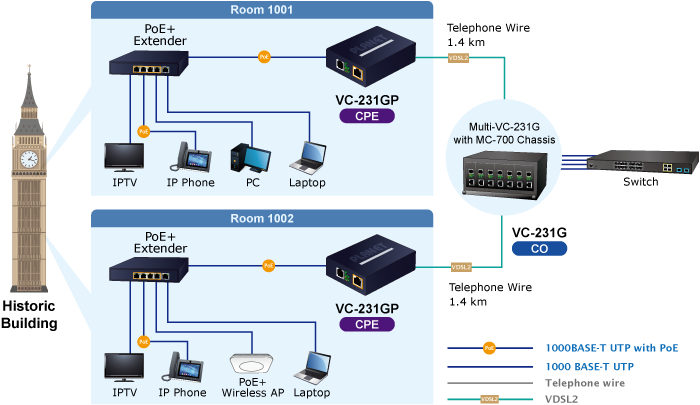

Решение для многоквартирных домов, жилых комплексов и гостиниц
VC-231GP представляет собой идеальное решение для быстрого развертывания экономически эффективных, но при этом высокоскоростных сетевых сервисов в многосекционных зданиях — таких как жилые комплексы, коммерческие центры, гостиницы и больницы. Благодаря использованию уже существующей телефонной инфраструктуры новую сеть можно легко построить без необходимости прокладки новой кабельной системы. При скорости передачи данных до 281/59 Мбит/с (режим G.INP, асимметричный, 8 дБ) становится возможным беспрепятственное предоставление услуг видео по запросу (VoD), IP-телефонии и различных широкополосных сервисов.
«Последняя миля» развертывания FTTx
VC-231GP представляет собой идеальное решение для приложений FTTx (Fiber to the Building, Fiber to the Campus или Fiber to the Node). Устройство обеспечивает высокоскоростную передачу данных по технологии VDSL2 через существующие телефонные линии на участке «последней мили» — от оптического узла интернет-провайдера, телекоммуникационной компании или поставщика услуг непосредственно до зданий и квартир абонентов. Порт VC-231GP со скоростью 10/100/1000 Мбит/с может быть напрямую подключен к персональному компьютеру или к Ethernet-устройствам, таким как сетевые коммутаторы или широкополосные маршрутизаторы. Данное решение отлично подходит для организации сетей доступа в Интернет на базе телефонной инфраструктуры, поскольку позволяет использовать существующие телефонные линии в каждой комнате или доме для передачи данных. Это дает возможность обеспечить совместный доступ всего здания к единому интернет-каналу, подключенному к внешней сети, при минимальных затратах.
Physical Port
Power Over Ethernet
VDSL2 Features
Layer 2 Features
Hardware and Installation
| Hardware Specifications | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Hardware Version | 2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| LAN Ports | 1 10/100/1000BASE-T RJ45 auto-MDI/MDI-X port | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| VDSL Port | 1 VDSL2 RJ11 female phone jack Twisted-pair telephone wires (AWG-24 or better) up to 1.4km | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DIP Switch & Functionality | 4-position DIP switch CO or CPE mode selectable Selectable G.INP and interleaved mode Selectable target Band plan Selectable target SNR mode | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Phone Port | Additional splitter for POTS connection | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Dimensions (W x D x H) | 94 x 70.3 x 26.2 mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Weight | 214g | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Power Requirements | DC 54V, 0.74A external power | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Power Consumption | 34.5 watts/117BTU | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| LED Indicators | 1 x power: Green 1 x 10/100/1000BASE-T LNK/ACT: Green 1 x 10/100/1000BASE-T PoE-in-Use: Amber 1 x VDSL: Green 1 x CO: Green 1 x CPE: Green | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Housing | Metal | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Installation | Wall-mount or DIN-rail installation (optional) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Power over Ethernet Specifications | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| PoE Standard | IEEE 802.3at PoE+ PSE | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| PoE Power Output Budget | DC 54V, 30 watts | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| PoE Power Supply Type | End-span | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Power PIN Assignment | 1/2(+), 3/6(-) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Switch Specifications | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Switch Processing Scheme | Store-and-Forward | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Address Table | 1K entries | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Maximum Packet Size | 1522bytes | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Standards Conformance | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| VDSL Compliance | VDSL-DMT ITU-T G.993.1 VDSL ITU-T G.997.1 ITU-T G.993.2 VDSL2 (Profile 17a/30a/35b support) ITU-T G.993.5 .vectoring ITU-T G.998 G.INP | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ADSL Compliance | Capable of ADSL2/2+ standard ITU G.992.3 G.dmt.bis ITU G.992.5 G.dmt.bisplus Data Rate: Up to 24Mbps | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Standards Compliance | IEEE 802.3 Ethernet IEEE 802.3u Fast Ethernet IEEE 802.3ab Gigabit Ethernet IEEE 802.1p Class of Service IEEE 802.3af Power over Ethernet IEEE 802.3at Power over Ethernet Plus ITU-T G.993.1 VDSL ITU-T G.997.1 ITU-T G.993.2 VDSL2 (Profile 17a/30a/35b support) ITU-T G.993.5 G.Vectoring & G.INP ITU-T G.998 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Regulatory Compliance | FCC Part 15 Class A, CE | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Environment | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Temperature | Operating: 0~50 degrees C Storage: -10~70 degrees C | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Humidity | Operating: 5~95% (non-condensing) Storage: 5~95% (non-condensing) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Performance | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RJ11 Performance*(Downstream/Upstream) |
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Информация для заказа | |
|---|---|
VC-231GP | 1-Port 10/100/1000T 802.3at PoE+ Ethernet to VDSL2 Converter (35b profile w/G.vectoring) |
