Настенный управляемый коммутатор PoE с расширенными функциями коммутации L2+ и безопасности

PLANET WGS-4215-8P2XV — это промышленный настенный управляемый коммутатор PoE+ с сенсорным ЖК-дисплеем, оснащенный интеллектуальными функциями PoE PLANET для повышения доступности промышленных приложений. Он обеспечивает управление двойным стеком IPv6/IPv4, поддерживает статическую маршрутизацию L3 и оснащен мощным гигабитным коммутационным модулем L2+/L4, восемью портами 10/100/1000BASE-T с 36-ваттным PoE и двумя дополнительными портами 100/1000/2500/10G BASE-X SFP. С общим бюджетом мощности до 288 Вт для различных видов приложений PoE, а также скоростью сети и рабочей температурой от -20 до 70 градусов по Цельсию в компактном и прочном металлическом корпусе IP30, WGS-4215-8P2XV является идеальным решением для удовлетворения спроса на следующие сетевые приложения:

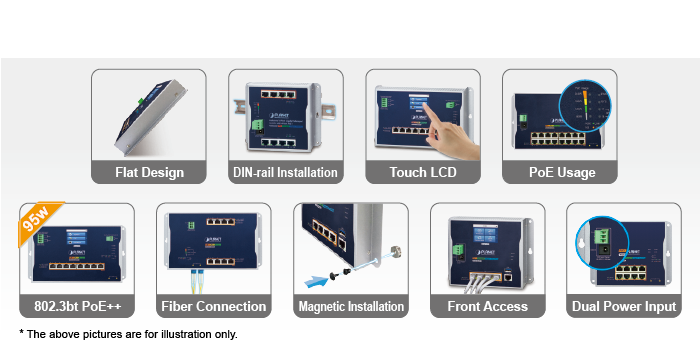

Настенная установка

WGS-4215-8P2XV специально разработан для установки в ограниченном пространстве, например, в настенном шкафу или в распределительной коробке. Компактный, плоский и настенный корпус легко помещается в любом месте с ограниченным пространством. Он имеет удобную для пользователя конструкцию «доступа спереди», что делает установку, прокладку кабелей, светодиодный мониторинг и обслуживание WGS-4215-8P2XV, помещенного в корпус, очень удобным для технических специалистов. WGS-4215-8P2XV можно установить с помощью фиксированного настенного крепления или магнитного настенного крепления, что делает его использование более гибким.

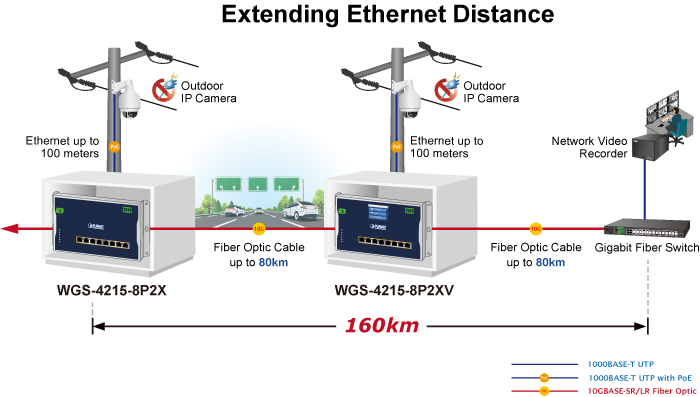

Оптоволоконные порты 10 Гбит/с и несколько двухскоростных портов обеспечивают высокоскоростную сеть

Благодаря восходящему каналу 10 Гбит/с WGS-4215-8P2X отлично подходит для подключения к промышленной магистрали или серверам высокой емкости, демонстрируя высокую производительность. Работая в широком диапазоне температур, он гарантирует неблокируемую коммутационную матрицу и обеспечивает пропускную способность на скорости проводов до 56 Гбит/с. Оптоволоконный порт 10G служит магистралью для приложений с высокой пропускной способностью, таких как потоковая передача видео, облачные вычисления и виртуализация, обеспечивая бесперебойную и быструю передачу данных. Эта преобразующая способность упрощает процесс модернизации промышленных локальных сетей, эффективно удовлетворяя растущие требования к пропускной способности.

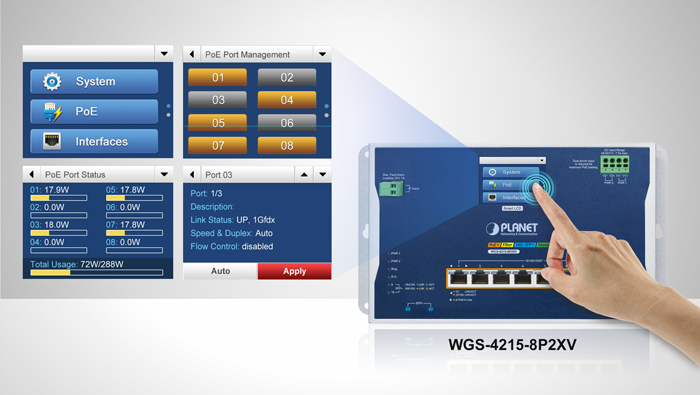

Удобное управление при помощи дисплея

The WGS-4215-8P2XV оснащен интуитивно понятным сенсорным дисплеем на передней панели, которая упрощает управление Ethernet и значительно повышает эффективность управления в крупномасштабных сетях, таких как предприятия, гостиницы, торговые центры, правительственные здания и другие общественные места. Он также имеет следующие специальные функции управления и статуса:

• IP-адрес, конфигурация VLAN и QoS
• Управление и статус PoE
• Управление и статус портов, а также информация SFP
• Устранение неполадок: диагностика кабеля и удаленный IP-пинг
• Обслуживание: перезагрузка, восстановление заводских настроек и сохранение конфигурации.

Функции кибербезопасности для минимизации рисков

The WGS-4215-8P2XV поддерживает протоколы SSHv2 и TLS, обеспечивая надежную защиту от сложных угроз. Он поддерживает ряд функций кибербезопасности, таких как DHCP Snooping, IP Source Guard, динамическая защита от проверки ARP, контроль доступа к сети на основе портов 802.1x, управление учетными записями пользователей RADIUS и TACACS+, аутентификация SNMPv3 и т. д., дополняя его как универсальное решение безопасности.

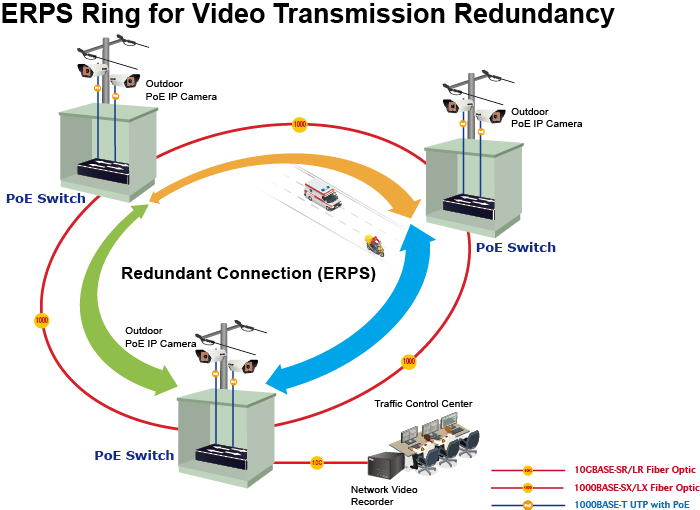

Redundant Ring, быстрое восстановление для критически важных сетевых приложений

WGS-4215-8P2XV поддерживает технологию резервного кольца и обладает мощной и быстрой способностью самовосстановления для предотвращения сбоев и внешних вторжений. Он поддерживает передовую технологию ITU-T G.8032 ERPS (Ethernet Ring Protection Switching), протокол Spanning Tree (802.1s MSTP) и резервированное питание для повышения надежности системы и времени безотказной работы в различных средах. В простой кольцевой сети время восстановления канала передачи данных может достигать 10 мс.

Встроенные функции PoE для управления подключенными устройствами

Поскольку WGS-4215-8P2XV представляет собой управляемый коммутатор PoE для сетей наблюдения, беспроводных сетей и сетей VoIP, он имеет следующие специальные функции управления PoE:

• PD alive check
• Scheduled power recycling
• PoE schedule
• PoE usage monitoring
• PoE extension

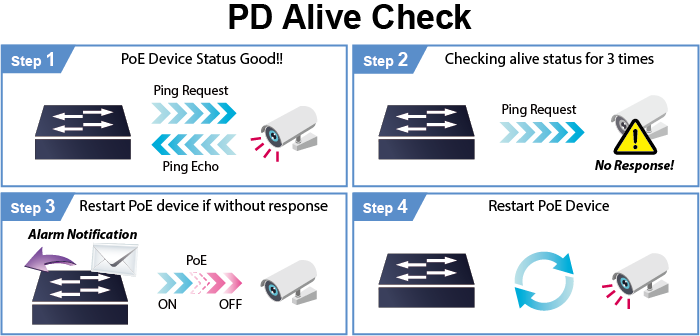

Проверка работоспособности устройства PoE (PD alive check)

WGS-4215-8P2XV можно настроить для мониторинга состояния PD устройства в режиме реального времени посредством эхо-запроса. Как только PD перестанет работать и отвечать, коммутатор сбросит питание порта PoE и вернет PD в работу. Это значительно повысит надежность сети и снизит нагрузку на администратора.

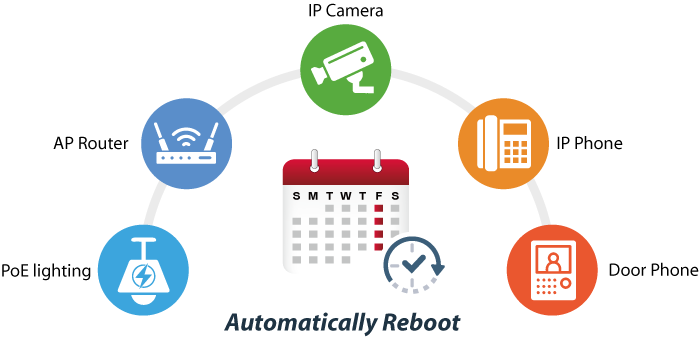

Запланированный сброс питания (Scheduled Power Recycling)

WGS-4215-8P2XV позволяет перезагружать каждую из подключенных IP-камер PoE или точек беспроводного доступа PoE согласно расписанию. Тем самым он уменьшает вероятность сбоя IP-камеры или точки доступа в результате переполнения буфера.

PoE Schedule экономит электроэнергию

В соответствии с тенденциями экономии энергии во всем мире и вкладом в защиту окружающей среды, WGS-4215-8P2XV может эффективно управлять источником питания. Функция «Расписание PoE» помогает вам включать или отключать подачу питания PoE для каждого порта PoE в течение определенных интервалов времени. Эта функция поможет малым и средним предприятиям экономить электроэнергию и бюджет. Она также повышает безопасность, отключая PD, которые не должны использоваться в нерабочее время.

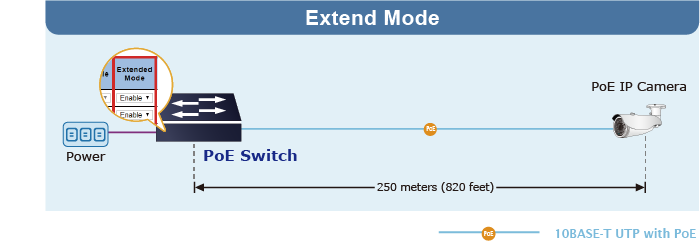

Питание 802.3at PoE+ и передача данных на большое расстояние

В режиме «Extend» WGS-4215-8P2XV работает для каждого порта в дуплексном режиме со скоростью 10 Мбит/с, и при этом может поддерживать выходную мощность PoE 20 Вт на расстоянии до 250 метров, преодолевая ограничение в 100 м по кабелю Ethernet UTP. Благодаря этой новой функции коммутатор представляет собой решение для увеличения расстояния передачи питания PoE 802.3at/af, что снижает затраты на установку кабеля Ethernet.

Настенная установка

WGS-4215-8P2XV специально разработан для установки в ограниченном пространстве, например, в настенном шкафу или в распределительной коробке. Компактный, плоский и настенный корпус легко помещается в любом месте с ограниченным пространством. Он имеет удобную для пользователя конструкцию «доступа спереди», что делает установку, прокладку кабелей, светодиодный мониторинг и обслуживание WGS-4215-8P2XV, помещенного в корпус, очень удобным для технических специалистов. WGS-4215-8P2XV можно установить с помощью фиксированного настенного крепления, магнитного настенного крепления или DIN-рейки, что делает его использование более гибким.

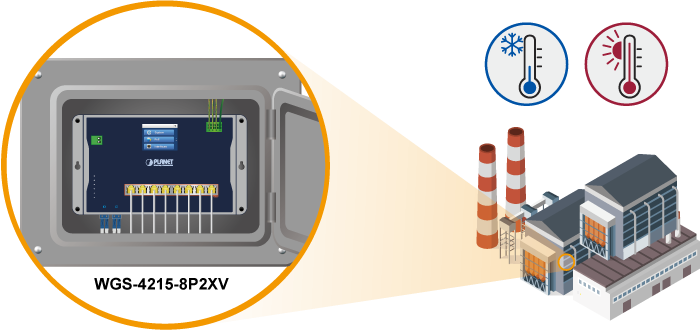

Сложные условия эксплуатации

Благодаря плоскому и прочному металлическому корпусу со степенью защиты IP30, WGS-4215-8P2XV обеспечивает высокий уровень устойчивости к электромагнитным помехам и сильным электрическим скачкам, которые обычно возникают на производственных площадках или в уличных шкафах управления дорожным движением. WGS-4215-8P2XV способен работать в диапазоне температур от -20 до 70 градусов Цельсия и может быть размещен практически в любых сложных условиях.

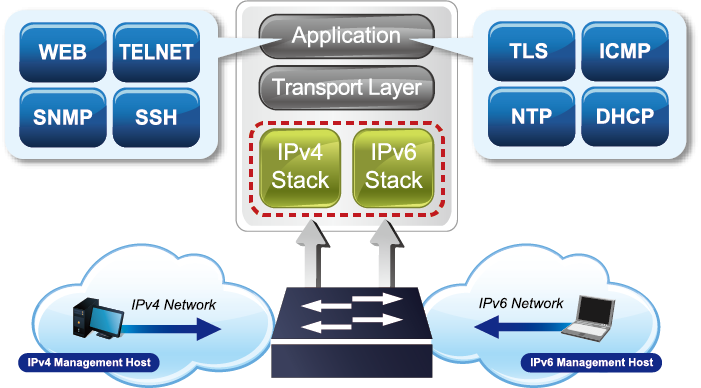

Управление трафиком протоколов IPv6 и IPv4

Поддерживая протоколы IPv6 и IPv4, WGS-4215-8P2XV помогает предприятиям малого и среднего бизнеса вступить в эпоху IPv6 с наименьшими инвестициями, поскольку его сетевое оборудование не требует замены или капитального ремонта, если настроена граничная сеть IPv6 FTTx.

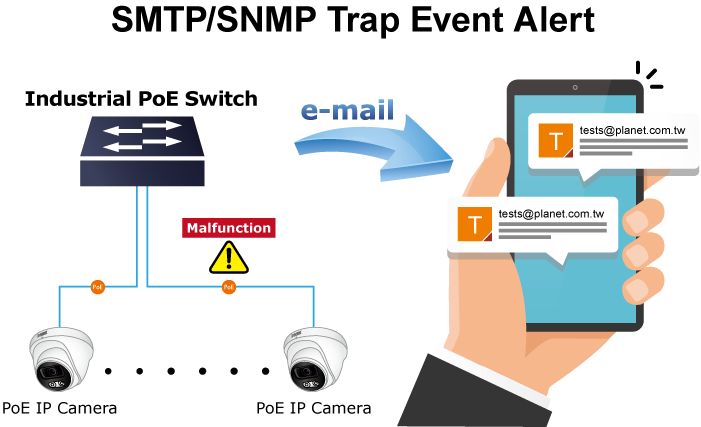

Оповещения SMTP/SNMP

WGS-4215-8P2XV поддерживает функцию оповещения о событиях, которая помогает диагностировать неисправное устройство в зависимости от разрыва сетевого соединения или реакции на перезагрузку.

Маршрутизация VLAN для протоколов IPv4 и IPv6 для безопасного и гибкого управления

Коммутатор WGS-4215-8P2XV не только обеспечивает высокую скорость передачи данных и поддерживает технологии уровня 2 и уровня 4, но также поддерживает функцию маршрутизации VLAN IPv4 и IPv6 уровня 3, которая позволяет пересекать различные VLAN и различные IP-адреса для создания высокозащищенного, гибко управляемого и простого сетевого приложения.

Надежные функции уровня 2

WGS-4215-8P2XV можно запрограммировать для расширенных функций управления коммутатором, таких как динамическое агрегирование каналов портов, Q-in-Q VLAN, частная VLAN, протокол быстрого связующего дерева, качество обслуживания от уровня 2 до уровня 4, управление полосой пропускания и отслеживание IGMP. WGS-5225-8UP2SV обеспечивает VLAN с тегами 802.1Q, а разрешенное количество групп VLAN будет максимально до 2 КБ. Благодаря агрегированию поддерживающих портов WGS-4215-8P2XV позволяет работать в высокоскоростной магистральной линии, объединяющей несколько портов. Он позволяет использовать максимум до 2 транковых групп с 2 портами на каждую транковую группу, а также поддерживает аварийное переключение.

Эффективное управление трафиком

WGS-4215-8P2XV оснащен надежными функциями QoS и мощным управлением трафиком, что позволяет расширить услуги для решений бизнес-класса по передаче данных, голоса и видео. Функциональность включает в себя управление штормом широковещательной / многоадресной / одноадресной рассылки, управление полосой пропускания каждого порта, приоритет QoS 802.1p/CoS/IP и DSCP. Это гарантирует наилучшую производительность при передаче VoIP и видеопотоков, а также позволяет предприятиям в полной мере использовать преимущества ограниченных сетевых ресурсов.

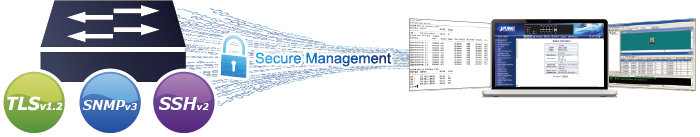

Эффективное управление

Для эффективного управления WGS-4215-8P2XV оснащен интерфейсами командной строки, веб-интерфейсом и SNMP.

• Благодаря встроенному веб-интерфейсу управления он предлагает простые в использовании, независимые от платформы средства управления и настройки.
• Для текстового управления доступ к нему можно получить через интерфейс Telnet и SSH v2.
• Для стандартного программного обеспечения мониторинга и управления оно предлагает соединение SNMPv3, которое шифрует содержимое пакета в каждом сеансе для безопасного удаленного управления.

Мощная безопасность уровней L2 и L4

WGS-4215-8P2XV поддерживает список управления доступом (ACL) уровней от 2 до 4 для обеспечения безопасности на периферии. Его можно использовать для ограничения доступа к сети путем отклонения пакетов на основе IP-адреса источника и назначения, портов TCP/UDP или определенных типичных сетевых приложений. Его механизм защиты также включает аутентификацию пользователей и устройств на основе портов 802.1X и MAC-адресов. Благодаря функции частной VLAN связь между граничными портами можно предотвратить, чтобы обеспечить конфиденциальность пользователя.

Расширенная защита IP-сети

WGS-4215-8P2XV также поддерживает функции DHCP Snooping, IP Source Guard и Dynamic ARP Inspection для предотвращения атаки IP snooping и отбрасывания ARP-пакетов с недопустимым MAC-адресом. Сетевой администратор теперь может создавать высокозащищенные корпоративные сети со значительно меньшими затратами времени и усилий.

Modbus TCP обеспечивает гибкое сетевое подключение для автоматизации производства

Благодаря поддержке протокола Modbus TCP/IP WGS-4215-8P2XV может легко интегрироваться с системами SCADA, системами HMI и другими системами сбора данных в заводских цехах. Оно позволяет администраторам удаленно отслеживать рабочую информацию промышленного Ethernet-коммутатора, информацию о портах и состояние связи, тем самым легко обеспечивая расширенный мониторинг и обслуживание всего предприятия.

Решение для гибкого расширения

Дополнительные четыре порта SFP, встроенные в WGS-4215-8P2XV, поддерживают многоскоростные оптоволоконные модули 100BASE-FX, 1000BASE-SX/LX, 2500BASE-X и 10GBASE-X SFP+, что означает, что администратор теперь может гибко выбирать подходящий трансивер SFP не только в зависимости от расстояния передачи, но и требуемой скорости передачи. Расстояние можно увеличить с 550 метров до 2 километров (многомодовое волокно) и до 10/20/40/60/80/120 километров (одномодовое волокно или волокно WDM). Он хорошо подходит для использования в центрах обработки и распределения данных.

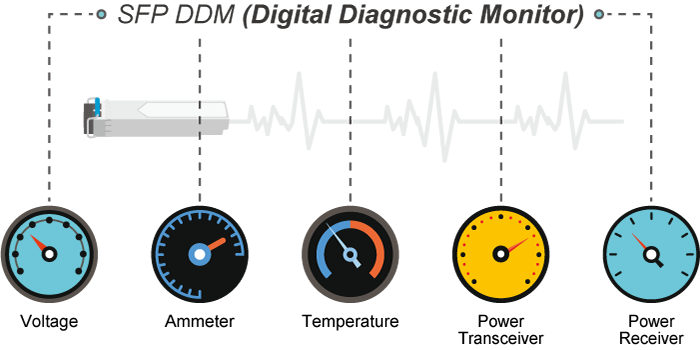

Интеллектуальный механизм диагностики SFP

WGS-4215-8P2XV поддерживает функцию SFP-DDM (Digital Diagnostic Monitor), которая позволяет сетевому администратору легко отслеживать параметры SFP в режиме реального времени, такие как выходная оптическая мощность, входная оптическая мощность, температура, ток смещения лазера и напряжение питания приемопередатчика.
