Настенный управляемый PoE-коммутатор с комутацией L2+/L4

PLANET WGS-5225-8UP2SV — это промышленный настенный управляемый коммутатор PoE++, поддерживающий интеллектуальные функции PLANET PoE. Он подерживает с протоколы стеков IPv6/IPv4 и механизм гигабитной коммутации L2/L4, и имеет четыре порта 10/100/1000BASE-T с 95-ваттным 802.3bt PoE++, два порта 100/1000/2500BASE-X SFP. WGS-5225-8UP2SV с бюджетом мощности до 720 Вт и рабочей температурой от -20 до 70 градусов C собран с компактном и прочном металлическом корпусе со степенью защиты IP30.

95-ваттная мощность 802.3bt PoE++ по 4-парному кабелю UTP

Используя стандартную технологию IEEE 802.bt PoE++, WGS-5225-8UP2SV способен обеспечивать мощность до 95 Вт, задействуя все четыре пары в стандартном кабеле Cat5e/6 для подачи питания и передачи данных на полной скорости на каждое удаленное питаемое устройство (PD), совместимое с PoE. Мощность портов в три раза выше, чем у типичного устройства 802.3at PoE+, и это идеальное решение для таких сетевых устройств с высоким энергопотреблением, как:

• PoE-камеры с функцией поворота

• Сетевые устройства, которым требуется мощное питание PoE для работы

• Тонкие клиенты

• Панельные компьютеры,  оборудование POS и информационные киоски

• Информационные дисплеи

• PoE-освещение

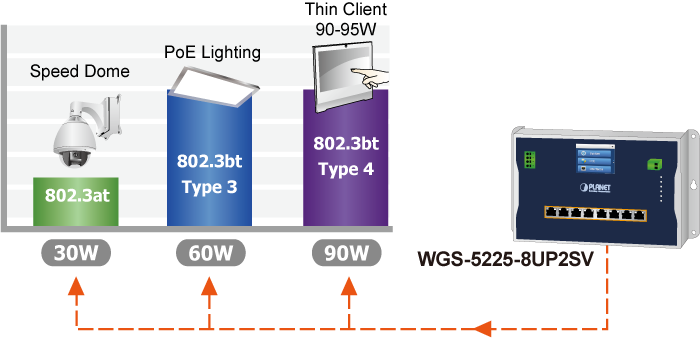

802.3bt PoE++ и расширенное управление режимами выходной мощности PoE

Чтобы удовлетворить потребность в стабильной подаче питания PoE на питаемое устройство, WGS-5225-8UP2SV предлагает на выбор пять различных режимов выходной мощности PoE.

• 90W 802.3bt PoE++ Power Output Mode
• 95W UPOE/PoH Power Output Mode
• 30W End-span PoE Power Output Mode
• 30W Mid-span PoE Power Output Mode
• 60W Force Power Output Mode

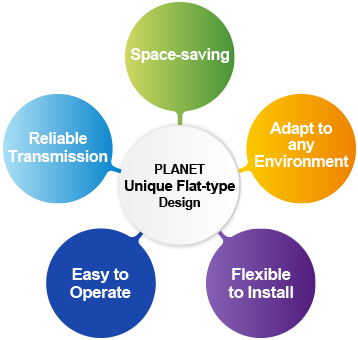

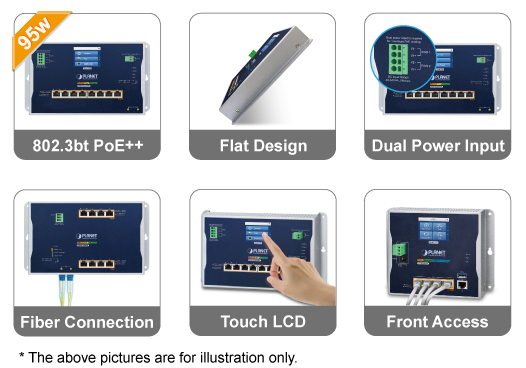

Настенная установка

WGS-5225-8UP2SV специально разработан для установки в ограниченном пространстве, например, в настенном шкафу или в распределительной коробке. Компактный, плоский и настенный корпус легко помещается в любом месте с ограниченным пространством. Он имеет удобную для пользователя конструкцию «доступа спереди», что делает установку, прокладку кабелей, светодиодный мониторинг и обслуживание WGS-5225-8UP2SV, помещенного в корпус, очень удобным для технических специалистов. WGS-5225-8T2SV можно установить с помощью фиксированного настенного крепления, магнитного настенного крепления или DIN-рейки, что делает его использование более гибким.

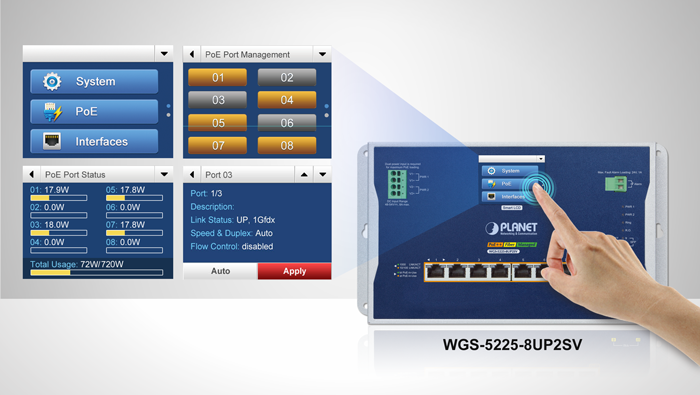

Удобное управление при помощи дисплея

WGS-5225-8UP2SV оснащен интуитивно понятным сенсорным дисплеем на передней панели, которая упрощает управление Ethernet и значительно повышает эффективность управления в крупномасштабных сетях, таких как предприятия, гостиницы, торговые центры, правительственные здания и другие общественные места. Он также имеет следующие специальные функции управления и статуса:

• IP-адрес, конфигурация VLAN и QoS
• Управление и статус PoE
• Управление и статус портов, а также информация SFP
• Устранение неполадок: диагностика кабеля и удаленный IP-пинг
• Обслуживание: перезагрузка, восстановление заводских настроек и сохранение конфигурации.

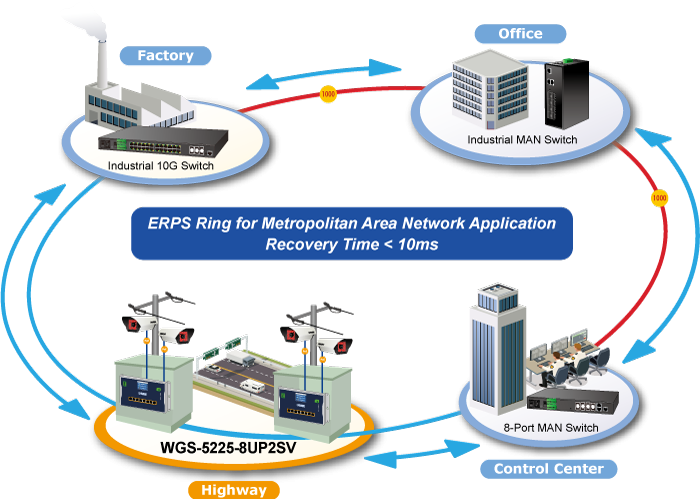

Redundant Ring, быстрое восстановление для критически важных сетевых приложений

WGS-5225-8UP2SV поддерживает технологию резервного кольца и обладает мощной и быстрой способностью самовосстановления для предотвращения сбоев и внешних вторжений. Он поддерживает передовую технологию ITU-T G.8032 ERPS (Ethernet Ring Protection Switching) и протокол Spanning Tree (802.1s MSTP) для повышения надежности системы и времени безотказной работы в различных средах. В простой кольцевой сети время восстановления канала передачи данных может достигать 10 мс.

Встроенные функции PoE для управления подключенными устройствами

Поскольку WGS-5225-8UP2SV представляет собой управляемый коммутатор PoE для сетей наблюдения, беспроводных сетей и сетей VoIP, он имеет следующие специальные функции управления PoE:

• PD alive check
• Scheduled power recycling
• PoE schedule
• PoE usage monitoring

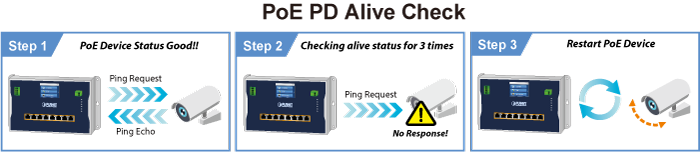

Проверка работоспособности устройства PoE (PD alive check)

WGS-5225-8UP2SV можно настроить для мониторинга состояния PD устройства в режиме реального времени посредством эхо-запроса. Как только PD перестанет работать и отвечать, коммутатор сбросит питание порта PoE и вернет PD в работу. Это значительно повысит надежность сети и снизит нагрузку на администратора.

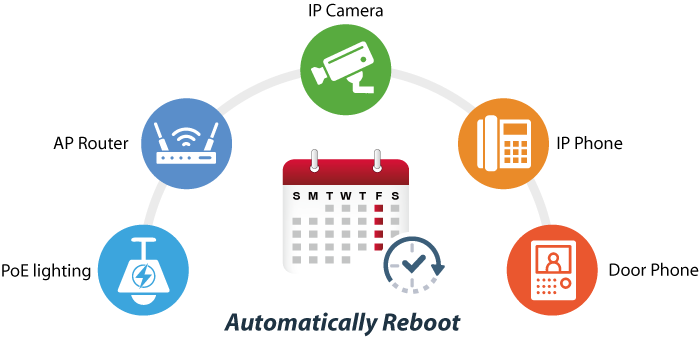

Запланированный сброс питания (Scheduled Power Recycling)

WGS-5225-8UP2SV позволяет перезагружать каждую из подключенных IP-камер PoE или точек беспроводного доступа PoE согласно расписанию. Тем самым он уменьшает вероятность сбоя IP-камеры или точки доступа в результате переполнения буфера.

PoE Schedule экономит электроэнергию

В соответствии с тенденцией энергосбережения во всем мире и вкладом в защиту окружающей среды на Земле, WGS-5225-8UP2SV может эффективно управлять источником питания, помимо своей способности выдавать питание высокой мощности. Встроенная функция «PoE schedule» помогает включать или отключать подачу питания для каждого порта PoE в течение определенных интервалов времени. Это мощная функция, помогающая малым и средним предприятиям экономить электроэнергию и деньги. Это также повышает безопасность за счет отключения питания устройств, которые не должны использоваться в нерабочее время.

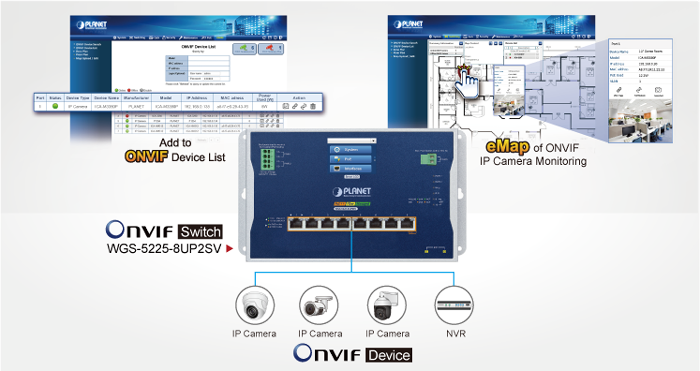

Удобная поддержка ONVIF-оборудования с функций обнаружения

PLANET недавно разработала для своих устройств поддержку ONVIF, специально созданную  для взаимодействия с IP-видеонаблюдением. Из графического пользовательского интерфейса WGS-5225-8UP2SV вам достаточно одного щелчка мыши, чтобы найти и отобразить все устройства ONVIF через сетевое приложение. Кроме того, вы можете загружать карту помещения на коммутатор и удаленно контролировать сборочную линию. Более того, вы можете получать информацию о наблюдении в режиме реального времени и онлайн-/оффлайн-статус; перезагрузкой PoE можно управлять из графического интерфейса.

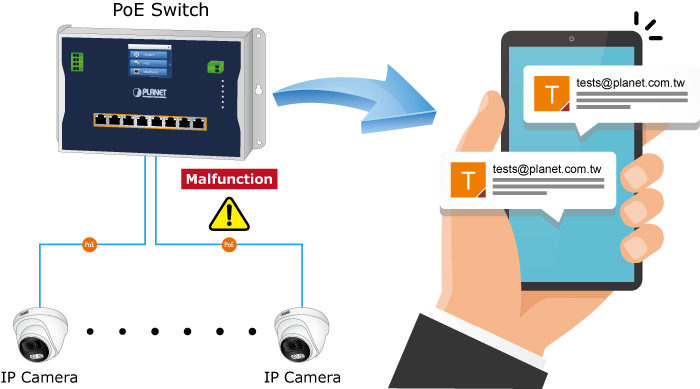

Оповещения SMTP/SNMP

WGS-5225-8UP2SV обеспечивает функцию оповещения о событиях, которая помогает диагностировать неисправное устройство в зависимости от разрыва сетевого соединения или реакции на перезагрузку.

Маршрутизация VLAN для протоколов IPv4 и IPv6 для безопасного и гибкого управления

Чтобы помочь клиентам оставаться на высоте своего бизнеса, WGS-5225-8UP2SV не только обеспечивает высокую производительность передачи и отличные технологии уровня 2, но также функцию программной маршрутизации VLAN IPv4/IPv6, которая позволяет пересекать разные VLAN и разные IP-адреса для создания высокозащищенного, гибкого управления и более простого сетевого приложения.

Надежные функции уровня 2

WGS-5225-8UP2SV можно запрограммировать для расширенных функций управления коммутатором, таких как динамическое агрегирование каналов портов, Q-in-Q VLAN, частная VLAN, протокол быстрого связующего дерева, качество обслуживания от уровня 2 до уровня 4, управление полосой пропускания и отслеживание IGMP. WGS-5225-8UP2SV обеспечивает VLAN с тегами 802.1Q, а разрешенное количество групп VLAN будет максимально до 2 КБ. Благодаря агрегированию поддерживающих портов WGS-5225-8UP2SV позволяет работать в высокоскоростной магистральной линии, объединяющей несколько портов. Он позволяет использовать максимум до 2 транковых групп с 2 портами на каждую транковую группу, а также поддерживает аварийное переключение.

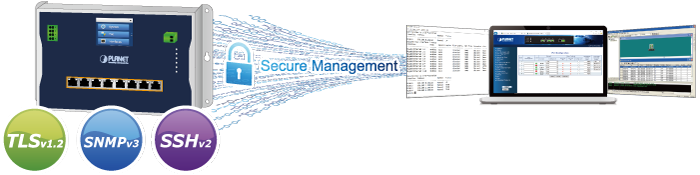

Сеть с кибербезопасностью поможет снизить риски

WGS-5225-8UP2SV  отличается повышенной кибербезопасностью для отражения киберугроз и кибератак. Он поддерживает протоколы SSHv2, TLS и SSL, обеспечивая надежную защиту от сложных угроз. Функция кибербезопасности серии WGS-5225-8UP2SV, выступающая в качестве ключевой точки для передачи данных по оптоволоконному кабелю на большие расстояния к критически важному оборудованию клиента в бизнес-сети, защищает управление коммутатором и повышает безопасность критически важной сети без каких-либо дополнительных затрат и усилия на развертывание.

Эффективное управление

Для эффективного управления WGS-5225-8UP2SV оснащен интерфейсами командной строки, веб-интерфейсом и SNMP.

• Благодаря встроенному веб-интерфейсу управления он предлагает простые в использовании, независимые от платформы средства управления и настройки.
• Для текстового управления доступ к нему можно получить через интерфейс последовательной Telnet и SSH.
• Для стандартного программного обеспечения мониторинга и управления оно предлагает соединение SNMPv3, которое шифрует содержимое пакета в каждом сеансе для безопасного удаленного управления.

Мощная безопасность уровней L2 и L4

WGS-5225-8UP2SV предлагает комплексный список управления доступом (ACL) уровней от 2 до 4 для обеспечения безопасности на периферии. Его можно использовать для ограничения доступа к сети путем отклонения пакетов на основе IP-адреса источника и назначения, портов TCP/UDP или определенных типичных сетевых приложений. Благодаря функции частной VLAN связь между граничными портами можно предотвратить, чтобы обеспечить конфиденциальность пользователя.

Расширенная защита IP-сети

WGS-5225-8UP2SV также поддерживает функции DHCP Snooping, IP Source Guard и Dynamic ARP Inspection для предотвращения атаки IP snooping и отбрасывания ARP-пакетов с недопустимым MAC-адресом. Сетевой администратор теперь может создавать высокозащищенные корпоративные сети со значительно меньшими затратами времени и усилий.

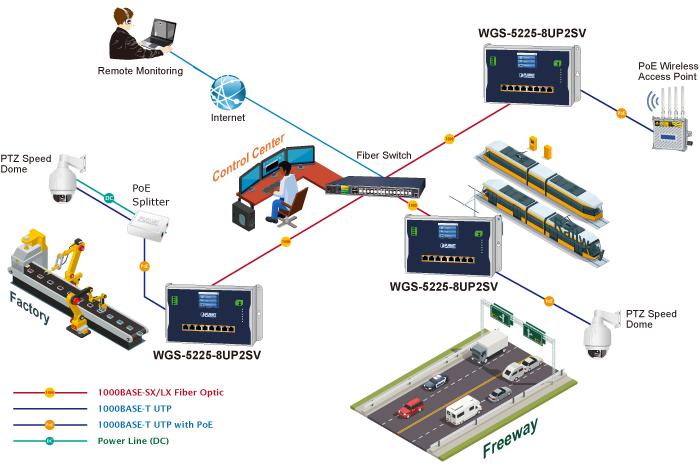

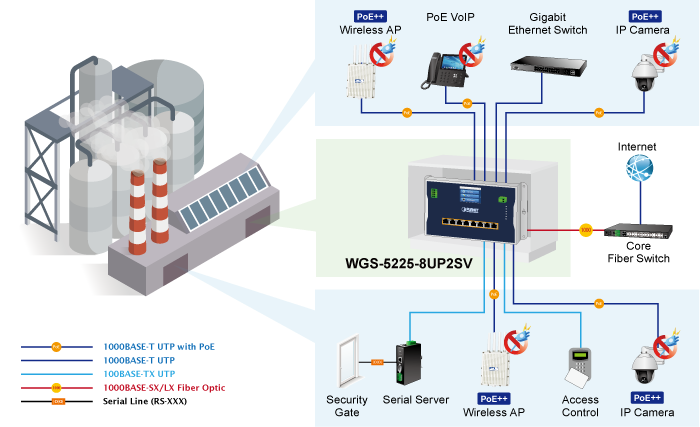

Modbus TCP обеспечивает гибкое сетевое подключение для автоматизации производства

Благодаря поддержке протокола Modbus TCP/IP WGS-5225-8UP2SV может легко интегрироваться с системами SCADA, системами HMI и другими системами сбора данных в заводских цехах. Оно позволяет администраторам удаленно отслеживать рабочую информацию промышленного Ethernet-коммутатора, информацию о портах и состояние связи, тем самым легко обеспечивая расширенный мониторинг и обслуживание всего предприятия.

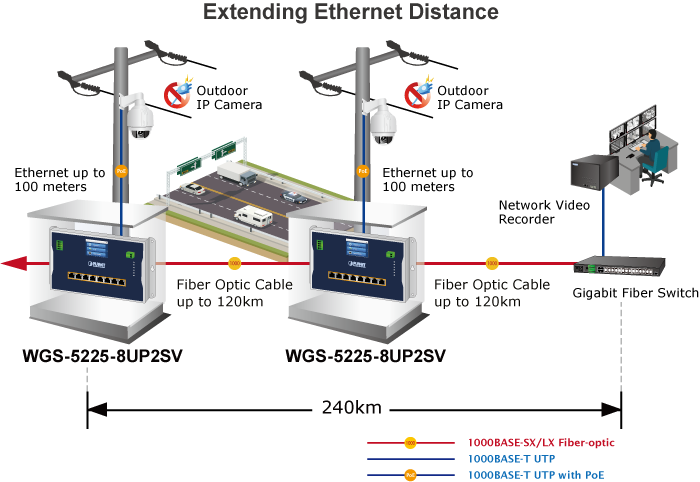

Решение для гибкого расширения

Дополнительные четыре порта SFP, встроенные в WGS-5225-8UP2SV, поддерживают многоскоростные оптоволоконные модули 100BASE-FX, 1000BASE-SX/LX и 2500BASE-X SFP (Small Form-factor Pluggable), что означает, что администратор теперь может гибко выбирать подходящий трансивер SFP не только в зависимости от расстояния передачи, но и требуемой скорости передачи. Расстояние можно увеличить с 550 метров до 2 километров (многомодовое волокно) и до 10/20/40/60/80/120 километров (одномодовое волокно или волокно WDM). Он хорошо подходит для использования в центрах обработки и распределения данных.

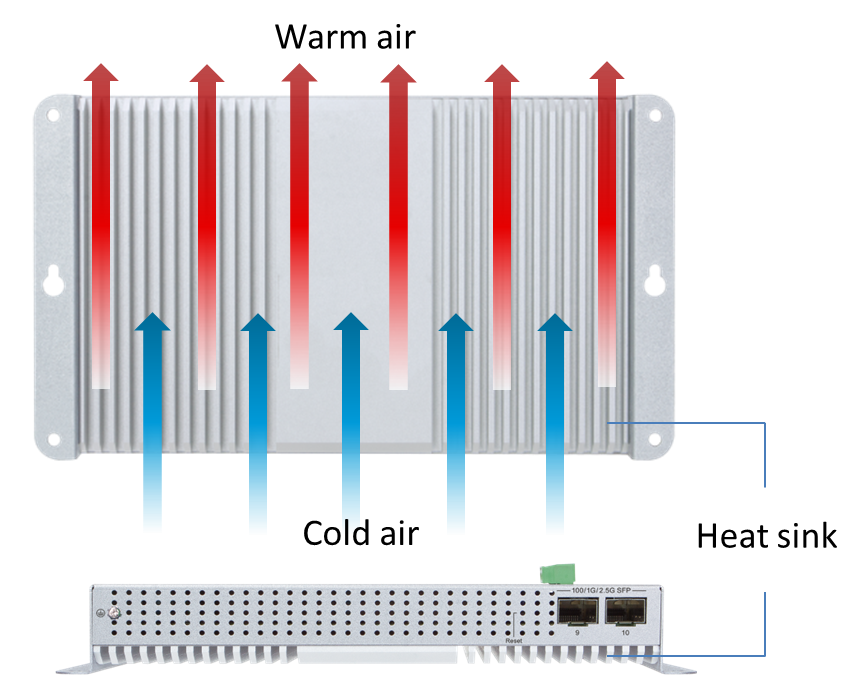

Цельный алюминиевый корпус обеспечивает защиту и рассеивание тепла

WGS-5225-8UP2SV поставляется с цельным алюминиевым корпусом, который работает как радиатор благодаря ребрам охлаждения, что позволяет очень быстро рассеивать тепло, особенно при рабочей температуре 70 градусов C.

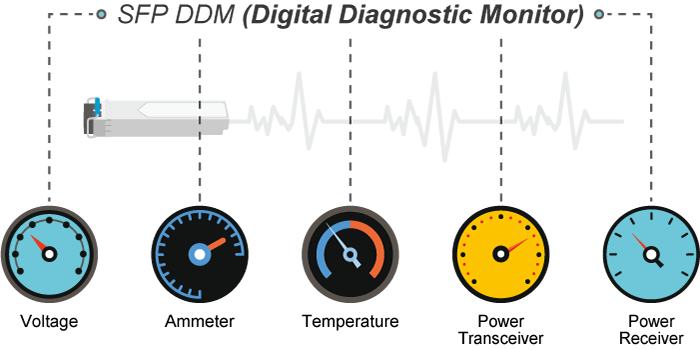

Интеллектуальный механизм диагностики SFP

WGS-5225-8UP2SV поддерживает функцию SFP-DDM (Digital Diagnostic Monitor), которая позволяет сетевому администратору легко отслеживать параметры SFP в режиме реального времени, такие как выходная оптическая мощность, входная оптическая мощность, температура, ток смещения лазера и напряжение питания приемопередатчика.

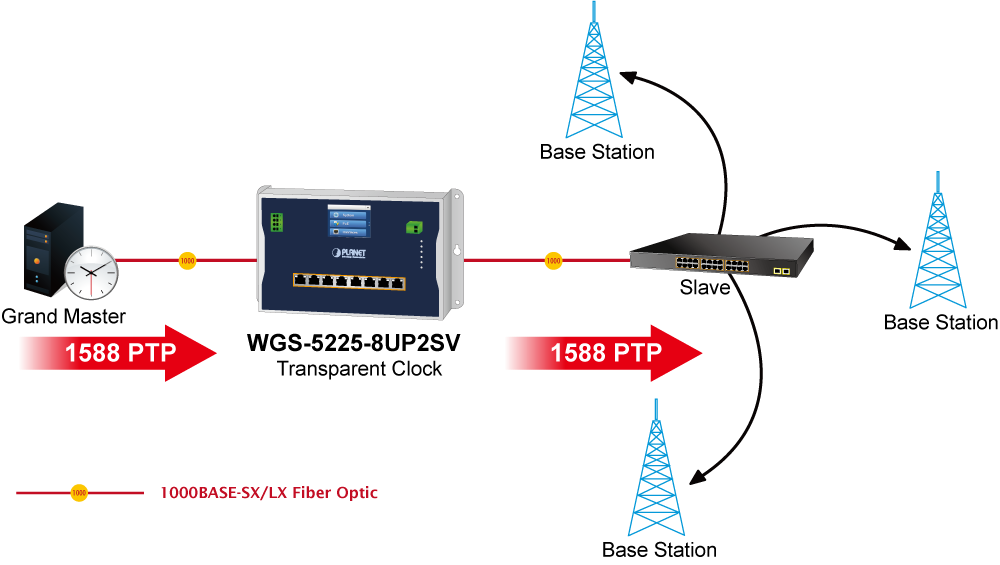

Протокол точного времени IEEE 1588

WGS-5225-8UP2SV идеально подходит для телекоммуникационных приложений и приложений Carrier Ethernet, поддерживая доставку услуг MEF и синхронизацию по пакетным решениям для IEEE 1588 и синхронного Ethernet.
