Управляемый коммутатор Ethernet для AV-систем (L2+, 4 порта 10/100/1000T с 802.3bt PoE, 4 порта 10/100/1000T с 802.3at PoE, 2 порта 10G SFP+)
Оптимизированная интеграция для профессиональных AV-приложений
Новейшая разработка Planet, AVS-4210-8HP2X, специально разработана для удовлетворения меняющихся потребностей профессиональной AV-индустрии. Она обеспечивает управление двойным стеком IPv6/IPv4, встроенную возможность статической маршрутизации уровня 3 и мощный гигабитный коммутационный модуль L2+/L4, а также 8 портов 10/100/1000BASE-T RJ45 и 2 слота 10G SFP+ для более высокой пропускной способности восходящего канала. В области Power over Ethernet (PoE) AVS-4210-8HP2X предлагает надежную передачу данных IEEE 802.3bt PoE++ на портах 1-4, идеально подходящую для мощных AV-устройств, одновременно обеспечивая поддержку IEEE 802.3at PoE+ на портах 5-8, что делает его универсальным для широкого спектра применений. Коммутатор обладает общим бюджетом PoE в 240 Вт, что делает его компактным, но мощным решением, способным эффективно обеспечивать питанием различные устройства, такие как камеры, колонки и дисплеи в профессиональных аудиовизуальных системах.

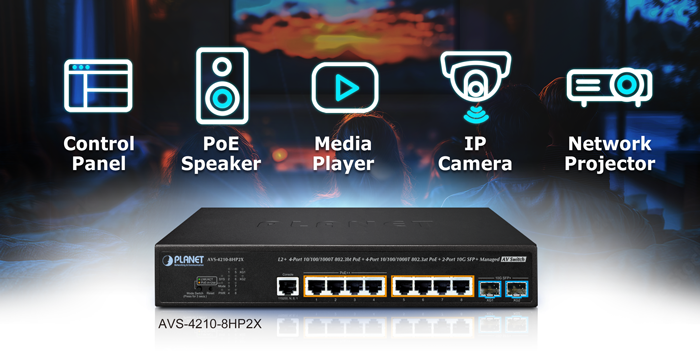

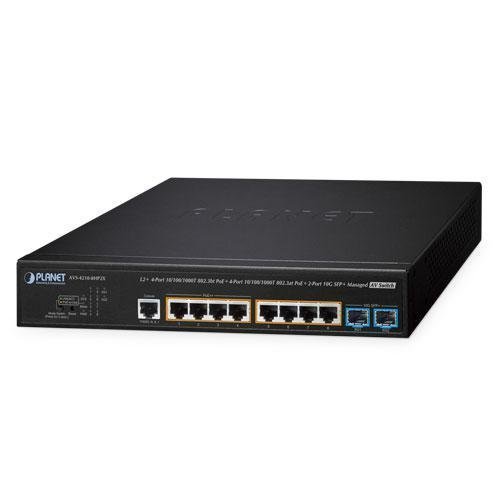

Компактный AV-коммутатор, разработанный для гибкой интеграции
В AV-системах, где пространство ограничено и важна аккуратная прокладка кабелей, AVS-4210-8HP2X обеспечивает как производительность, так и практичность. Его компактный дизайн идеально вписывается в тумбы под телевизор или полки для медиаоборудования, сводя к минимуму беспорядок и обеспечивая питание таких устройств, как PoE-колонки или панели управления, всего одним кабелем Ethernet. Идеально подходит для домашних кинотеатров и мультимедийных инсталляций, этот коммутатор помогает создать оптимизированную AV-среду без сложностей традиционных стоек.

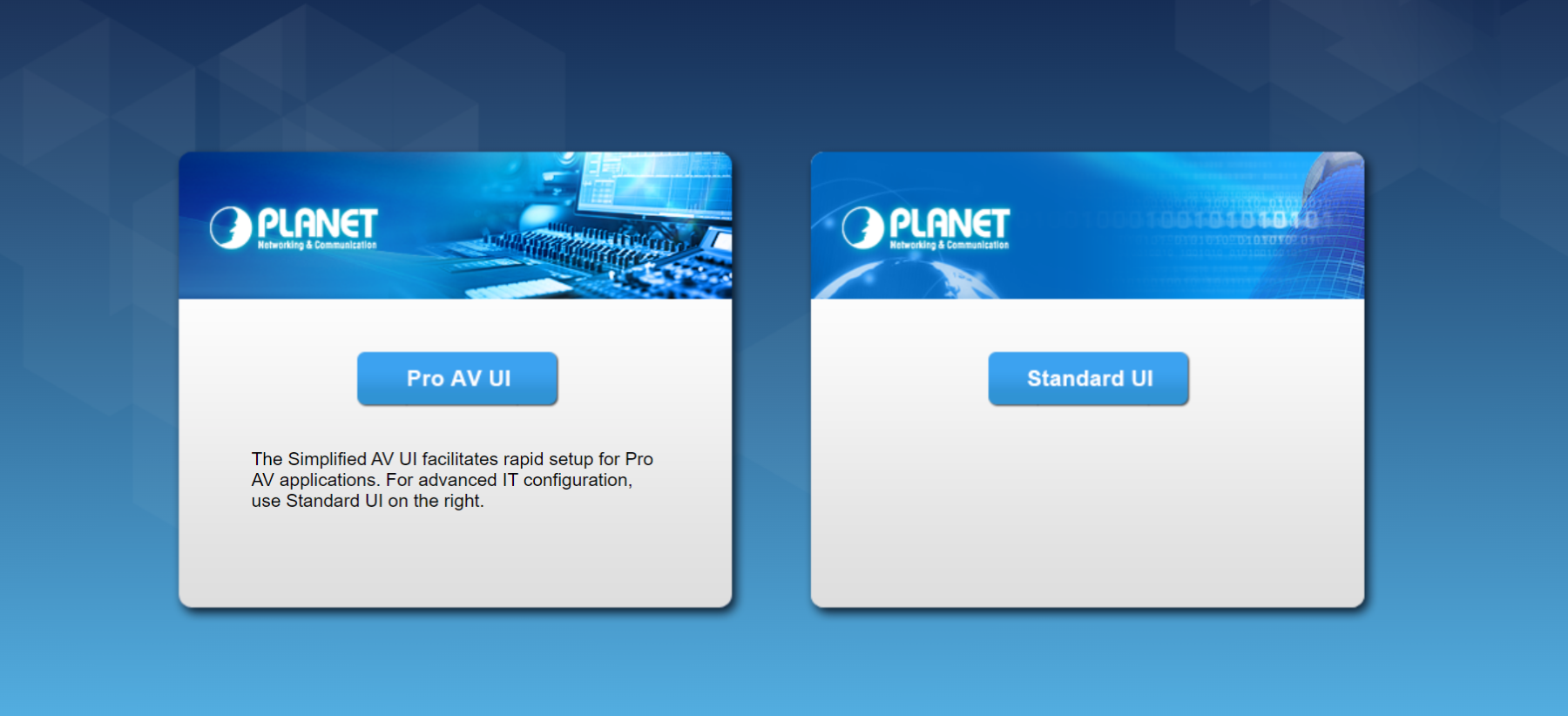

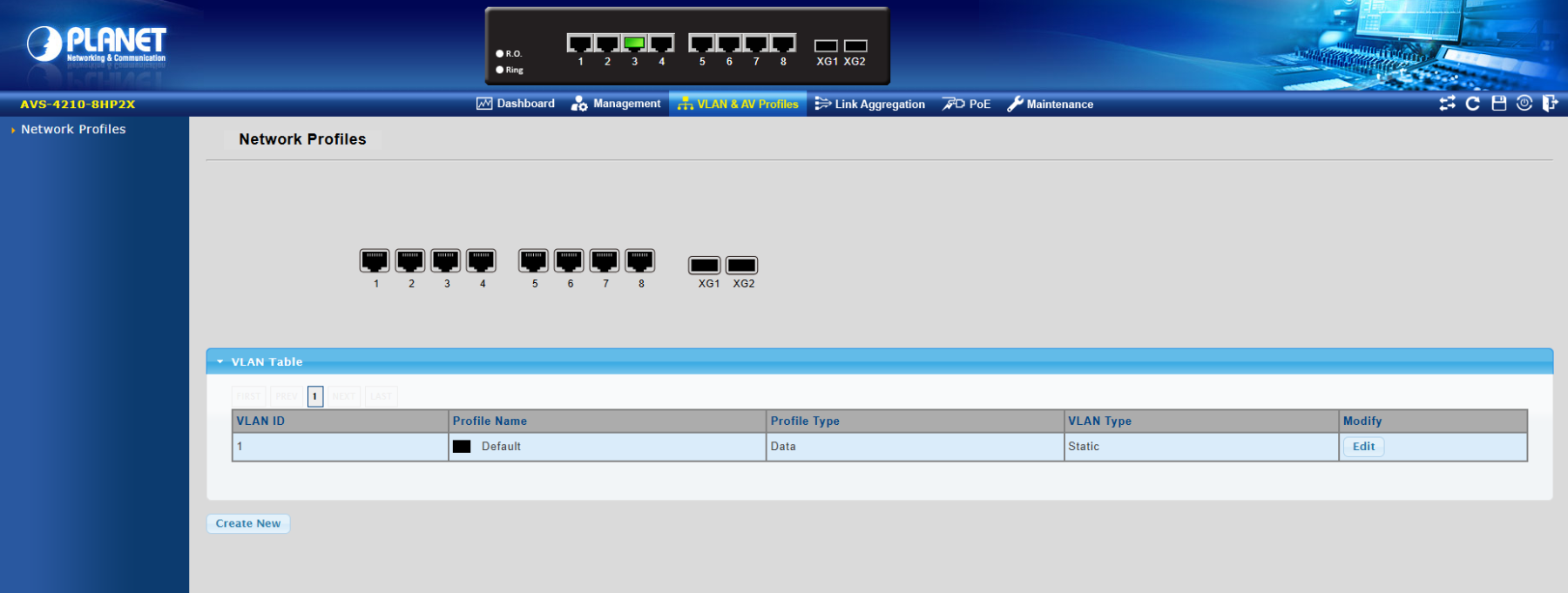

Упростите потоковую передачу AV-сигнала по IP с помощью интуитивно понятного веб-интерфейса
Традиционные коммутаторы обычно требуют глубоких знаний в области сетевых технологий для потоковой передачи AV-сигнала по IP, что представляет собой серьезную проблему. Инновационный AV-коммутатор Planet, напротив, может похвастаться упрощенным и интуитивно понятным веб-интерфейсом, облегчающим настройку основных параметров и позволяющим быстро развернуть систему AV-потока по IP. Это снижает зависимость от обширных технических навыков, расширяя доступ к AV-сетям. Кроме того, он сохраняет стандартный интерфейс настройки коммутатора, обеспечивая гибкость для пользователей с хорошими знаниями в области сетей.

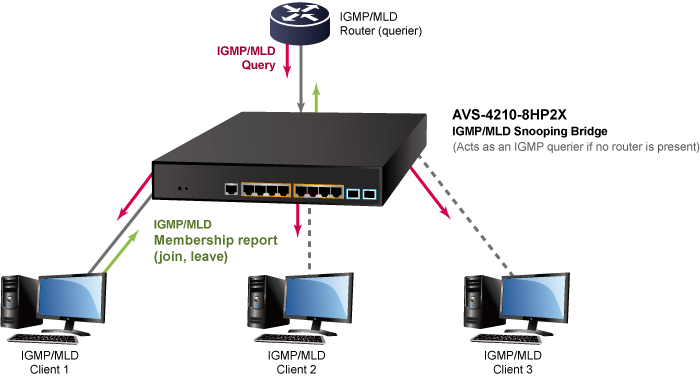

Готовые к использованию функции управления многоадресной рассылкой
Функции IGMP snooping и MLD snooping доступны сразу после включения коммутатора Pro AV. Эта функция обеспечивает эффективное управление многоадресным трафиком, что является критически важным аспектом в AV-сетях, где часто одновременно передается несколько потоков контента. Предварительная настройка этих параметров позволяет коммутатору интеллектуально управлять полосой пропускания и оптимизировать производительность сети, обеспечивая высококачественное и бесперебойное воспроизведение аудиовизуального контента.
Популярный предварительно настроенный протокол IP-сети для аудиовизуального оборудования
Профессиональный AV-коммутатор Planet легко интегрирует ключевые протоколы IP-сети для аудио/видео, такие как Dante и NDI, обеспечивая простоту подключения и использования. Это устраняет сложность настройки протоколов и упрощает процесс установки.
Dante широко используется в профессиональных аудиосистемах, таких как системы живого звука в жилых помещениях, студии звукозаписи, вещание и коммерческие инсталляции, обеспечивая гибкую и масштабируемую аудиосеть без необходимости использования традиционных, громоздких многожильных аудиокабелей. Он поддерживает различные аудиоканалы и легко справляется со сложными конфигурациями, что делает его популярным выбором в AV-индустрии.
С другой стороны, NDI разработан для простоты использования и доступности, поддерживая множество видеостандартов и разрешений. Он особенно популярен в вещании и производстве прямых трансляций благодаря своей эффективности и гибкости, позволяя легко настраивать и переконфигурировать видеосети без необходимости в обширной кабельной сети или специализированной инфраструктуре. Коммутатор Planet Pro AV разработан для совместимости с протоколом NDI.
Power-over-Ethernet для гибкости и удаленного управления

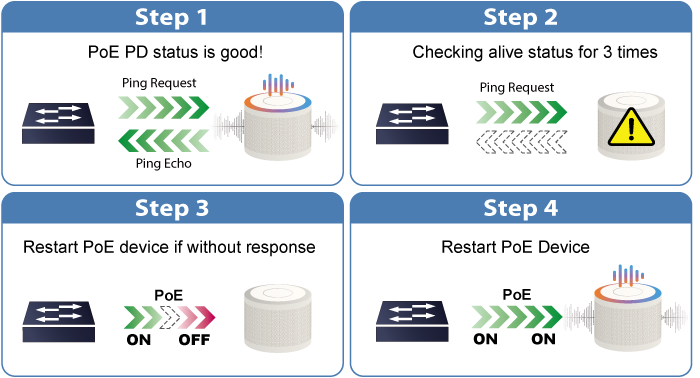

В современных профессиональных аудиовизуальных системах использование PoE для таких устройств, как микрофоны, колонки и дисплеи, упрощает установку и повышает гибкость. Интеллектуальное управление PoE от Planet, включая проверку PD Alive Check, может автоматически обнаруживать и перезапускать неработающие устройства, упрощая техническое обслуживание и повышая эффективность и удобство.

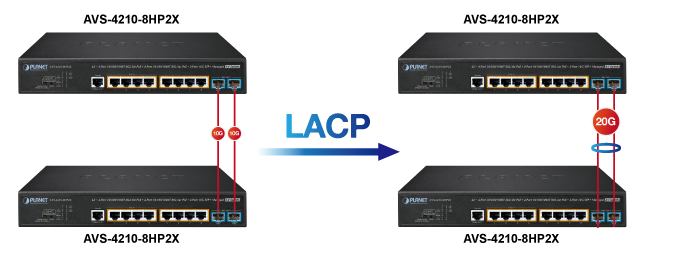

Агрегация каналов и подключение 10G SFP+ в высокоскоростных сетях
В профессиональных аудиовизуальных приложениях часто требуются высокоскоростные каналы связи, например, для потоковой передачи видео или передачи больших видеофайлов между несколькими коммутаторами в студиях, театрах или аудиториях. Агрегация каналов играет жизненно важную роль в этих сценариях, обеспечивая эффективное управление сетями при высоких нагрузках без возникновения узких мест, что крайне важно для поддержания качества и стабильности аудиовизуальных потоков. Использование технологии агрегации каналов в сочетании с подключением 10G SFP+ обеспечивает беспрецедентно оптимизированный опыт, повышая эффективность и производительность способами, которые ранее были немыслимы.
Маршрутизация IPv4 и IPv6 VLAN на уровне 3 для безопасного и гибкого управления
Коммутатор AVS-4210-8HP2X обеспечивает не только сверхвысокую производительность передачи данных и превосходные технологии уровней 2 и 4, но и функцию маршрутизации IPv4 и IPv6 VLAN на уровне 3, позволяющую передавать данные между различными VLAN и IP-адресами для создания высокозащищенной, гибко управляемой и простой в использовании сети.

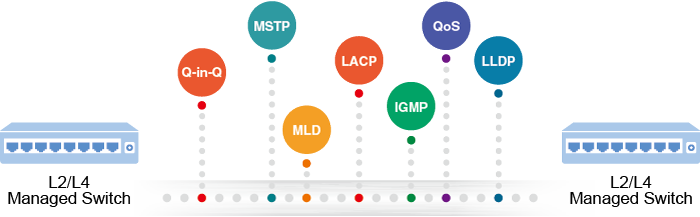

Надежные функции уровня 2
Монитор AVS-4210-8HP2X может быть запрограммирован для расширенных функций управления коммутатором, таких как динамическая агрегация портов, VLAN 802.1Q и Q-in-Q VLAN, протокол множественного связующего дерева (MSTP), защита от петель и BPDU, IGMP snooping и MLD snooping. Благодаря агрегации каналов AVS-4210-8HP2X позволяет работать в режиме высокоскоростного транка, объединяющего несколько портов, а также поддерживает отказоустойчивость. Кроме того, в состав устройства входит протокол обнаружения канального уровня (LLDP), помогающий обнаруживать основную информацию о соседних устройствах в локальном широковещательном домене.
Решение для удаленного управления
Универсальная система управления сетью PLANET (UNI-NMS) и приложение CloudNMS помогают ИТ-персоналу удаленно управлять всеми сетевыми устройствами и отслеживать рабочее состояние PD. Таким образом, они разработаны как для предприятий, так и для отраслей, где развертывание PD может быть максимально удаленным, без необходимости выезжать на место в случае обнаружения ошибки или неисправности. С помощью UNI-NMS или приложения CloudNMS все виды бизнеса теперь могут быстро и эффективно управляться с одной платформы.
PLANET CloudNMS – Облачное универсальное управление сетью
Платформа CloudNMS и мобильное приложение PLANET позволяют ИТ-специалистам удаленно управлять всеми сетевыми устройствами и устройствами с питанием от сети (PD) в режиме реального времени. Разработанная для предприятий и отраслей, CloudNMS минимизирует необходимость выездного устранения неполадок, обеспечивая централизованный мониторинг, обнаружение неисправностей и мгновенные оповещения.
С CloudNMS предприятия могут более эффективно, безопасно и интеллектуально управлять различными сетевыми развертываниями — и все это с помощью единой облачной платформы.

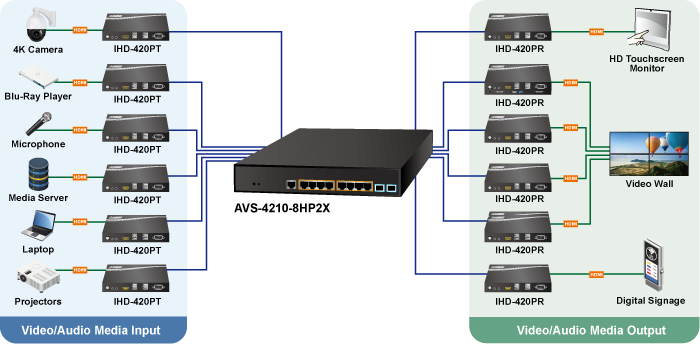

Оптимизируйте мультимедийный опыт с помощью специализированного решения Planet для коммутации профессиональных AV-сигналов
AV-коммутатор AVS-4210-8HP2X Pro обеспечивает конвергенцию различных AV-входов от таких устройств, как 4K-камеры, микрофоны, Blu-Ray-плееры, медиасерверы и ноутбуки. Затем эти входные сигналы кодируются, передаются по Ethernet и декодируются на различные устройства вывода, включая сенсорные HD-телевизоры, цифровые вывески, проекторы, видеостены и смарт-телевизоры.

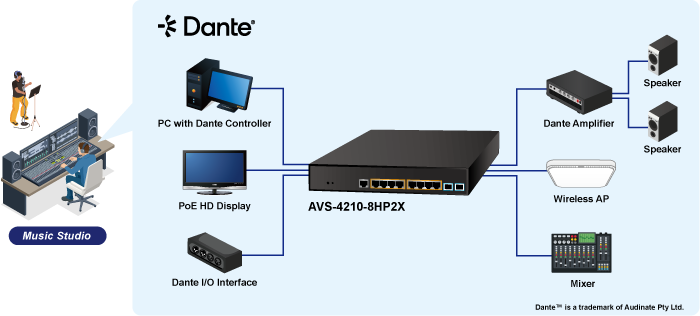

Бесшовная аудиовизуальная интеграция с AVS-4210-8HP2X с поддержкой Dante
AVS-4210-8HP2X — это центральный концентратор, разработанный специально для устройств, совместимых с Dante, который обеспечивает единую и сложную аудиовизуальную систему. Ноутбуки, усилители и микрофоны легко подключаются к вашей сети. Этот Ethernet-коммутатор не только упрощает подключения, но и гарантирует высококачественный звук студийного уровня по всей системе.
Physical Port
Pro AV Design
Switching
Some of the features listed below are only available in the standard UI.
Power over Ethernet
Layer 3 IP Routing Features
Layer 2 Features
Quality of Service
Multicast
Security
Management
| Hardware Specifications | |
|---|---|
| Copper Ports | 4 10/100/1000BASE-T with 95W 802.3bt PoE++ injector function (Ports 1 to 4) 4 10/100/1000BASE-T with 32W 802.3at PoE+ injector function (Ports 5 to 8) |
| PoE Injector Port | 4 ports with 802.3bt PoE++ injector function (Ports 1 to 4) 4 ports with 802.3at PoE+ injector function (Ports 5 to 8) |
| SFP Ports | 2 10GBASE-SR/LR SFP+ interfaces (Port XG1 to Port XG2) Backward compatible with 100/1G/2.5GBASE-SX/LX/BX SFP transceivers |
| Console | 1 x RJ45-to-RS232 serial port (115200, 8, N, 1) |
| Reset Button | > 5 sec: Factory default |
| Power Requirements | AC 100~240V, 50/60Hz |
| Power Consumption/ Dissipation | Max. 10.7 watts/36.5BTU (Power on without any connection) Max. 269 watts/917.87BTU (Power on without any connection) |
| Dimensions (W x D x H) | 280 x 230 x 44mm |
| Weight | 1,885g |
| Installation | Desktop & Rack-mount |
| ESD Protection | Contact Discharge 6KV DC Air Discharge 8KV DC |
| LED | System Power LED (Green) SYS LED (Green) LED Mode LNK/ACT (Green) PoE-in-use (Amber) Ports 10/100/1000 RJ45 Ports LNK/ACT (Green) 10G SFP+ Interface LNK/ACT (Green) PoE-in-Use (Amber) |
| Switching Specifications | |
| Switch Architecture | Store-and-Forward |
| Switch Fabric | 56Gbps/non-blocking |
| Switch Throughput | 41.66Mpps @64 bytes |
| MAC Address Table | 16K entries |
| Shared Data Buffer | 12Mbits |
| Flow Control | IEEE 802.3x pause frame for full duplex Back pressure for half duplex |
| Jumbo Frame | 12 Kbytes |
| Power over Ethernet | |
| PoE Standard | IEEE 802.3bt PoE++ PSE (Ports 1 to 4) IEEE 802.3af/at PoE+ PSE (Ports 5 to 8) |
| PoE Power Supply Type | End-span/802.3bt (Ports 1 to 4) End-span (Ports 5 to 8) |
| Power Pin Assignment | 802.3bt/UPoE: 1/2(-), 3/6(+), 4/5(+), 7/8(-) 802.3at PoE: End-span: 1/2(-), 3/6(+) |
| PoE Power Output | Port 1 to 4 – 95W (max.) Port 5 to 8 – 32W (max.) |
| PoE Power Budget | 240 watts (max.) 120 watts@Fanless mode |
| Max. Number of 95W 802.3bt Type 4 PDs | 2 |
| Max. Number of 60W 802.3bt Type 3 PDs | 4 |
| Max. Number of 30W 802.3at Type 2 PDs | 8 |
| PoE Management Functions | |
| PoE Management | System PoE Admin Mode Fanless Mode Consumption Mode/Allocation Mode Temperature Threshold |
| Enhanced PoE Mode | Standard/Force |
| Active PoE Device Live Detection | Yes |
| PoE Power Recycling | Yes, daily or predefined schedule |
| PoE Schedule | 4 schedule profiles |
| PoE Extended Mode | Yes, max. up to 250 meters |
| Layer 2 Functions | |
| Port Mirroring | TX/RX/Both Many-to-1 monitor Up to 4 sessions |
| VLAN | 802.1Q tagged VLAN 802.1ad Q-in-Q tunneling (VLAN stacking) Protocol VLAN Private VLAN (Protected port) GVRP Management VLAN Up to 256 VLAN groups, out of 4094 VLAN IDs |
| Link Aggregation | IEEE 802.3ad LACP and static trunk Supports 8 groups with 8 ports per trunk |
| Spanning Tree Protocol | IEEE 802.1D Spanning Tree Protocol (STP) IEEE 802.1w Rapid Spanning Tree Protocol (RSTP) IEEE 802.1s Multiple Spanning Tree Protocol (MSTP) STP BPDU Guard, BPDU Filtering and BPDU Forwarding |
| IGMP Snooping | IPv4 IGMP snooping v2, v3 IGMP querier Up to 256 multicast groups |
| MLD Snooping | IPv6 MLD snooping v2, v3, up to 256 multicast groups |
| Access Control List | IPv4/IPv6 IP-based ACL/MAC-based ACL IPv4/IPv6 IP-based ACE/MAC-based ACE |
| QoS | 8 mapping IDs to 8 level priority queues Port number 802.1p priority DSCP/IP precedence of IPv4/IPv6 packets Traffic classification based, strict priority and WRR Ingress/Egress Rate Limit per port bandwidth control |
| Ring | Supports ERPS, and complies with ITU-T G.8032 Recovery time |
| Layer 3 Functions | |
| IP Interfaces | Max. 64 VLAN interfaces |
| Routing Table | Max. 32 routing entries |
| Routing Protocols | IPv4/IPv6 hardware static routing |
| Security Functions | |
| Access Control List | IPv4/IPv6 IP-based ACL/MAC-based ACL IPv4/IPv6 IP-based ACE/MAC-based ACE Max. 256 ACL entries |
| Port Security | Built-in RADIUS client to co-operate with RADIUS server RADIUS/TACACS+ user access authentication |
| MAC Security | IP-MAC port binding MAC filter Static MAC address, max. 256 static MAC entries |
| Enhanced Security | DHCP Snooping and DHCP Option82 STP BPDU guard, BPDU filtering and BPDU forwarding DoS attack prevention ARP inspection IP source guard |
| Management Functions | |
| Basic Management Interfaces | RS232 Console Web browser Telnet SNMP v1, v2c |
| Secure Management Interfaces | SSHv2, TLSv1.2, TLSv1.3, SNMP v3 |
| System Management | Firmware upgrade by HTTP/TFTP protocol through Ethernet network Configuration upload/download through HTTP/TFTP LLDP protocol SNTP PLANET Smart Discovery Utility PLANET NMS/CloudNMS |
| Event Management | Remote/Local Syslog System log SMTP Email notification |
| SNMP MIBs | RFC 1213 MIB-II RFC 1215 Generic Traps RFC 1493 Bridge MIB RFC 2674 Bridge MIB Extensions RFC 2737 Entity MIB (Version 2) RFC 2819 RMON (1, 2, 3, 9) RFC 2863 Interface Group MIB RFC 3635 Ethernet-like MIB RFC 3621 Power Ethernet MIB LLDP MIB PLANET-Aggr-MIB PLANET-DDMI-MIB PLANET-Firmware-MIB PLANET-GVRP-MIB PLANET-LACP-MIB PLANET-SYSUTIL-MIB |
| Standards Conformance | |
| Regulatory Compliance | FCC Part 15 Class A, CE |
| Standards Compliance | IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX/100BASE-FX IEEE 802.3z Gigabit SX/LX IEEE 802.3ab Gigabit 1000BASE-T IEEE 802.3ae 10Gb/s Ethernet IEEE 802.3x Flow Control and Back Pressure IEEE 802.3ad Port Trunk with LACP IEEE 802.1D Spanning Tree Protocol IEEE 802.1w Rapid Spanning Tree Protocol IEEE 802.1s Multiple Spanning Tree Protocol IEEE 802.1p Class of Service IEEE 802.1Q VLAN Tagging IEEE 802.1ab LLDP IEEE 802.3af Power over Ethernet IEEE 802.3at Power over Ethernet Plus IEEE 802.3bt Power over Ethernet Plus Plus IEEE 802.3az for Energy-Efficient Ethernet RFC 768 UDP RFC 783 TFTP RFC 791 IP RFC 792 ICMP RFC 2068 HTTP RFC 1112 IGMP v1 RFC 2236 IGMP v2 RFC 3376 IGMP v3 RFC 2710 MLD v1 RFC 3810 MLD v2 ITU-T G.8032 ERPS Ring |
| Environment | |
| Operating Temperature | 0 ~ 50 degrees C |
| Storage Temperature | -10 ~ 60 degrees C |
| Humidity | 5 ~ 95% (non-condensing) |
| Дата | Версия | Описание | Скачать |
|---|---|---|---|
| 23.10.2025 | 1.0 | AVS-4210-8HP2X |
|
| Дата | Версия | Описание | Скачать |
|---|---|---|---|
| 23.10.2025 | 1.0 | Initial release. |
|
| Информация для заказа | |
|---|---|
AVS-4210-8HP2X | L2+ 4-Port 10/100/1000T 802.3bt PoE + 4-Port 10/100/1000T 802.3at PoE + 2-Port 10G SFP+ Managed AV Switch |
