Выдающаяся гибкость и высокая производительность

Маршрутизирующий коммутатор базового уровня PLANET CS-6306R специально разработан для крупных сетевых приложений, таких как предприятия, кампусы, сообщества, интернет-провайдеры и сети центров обработки данных, где требуются гибкая конфигурация, большая емкость, высокая плотность, высокая надежность и расширенное управление трафиком.

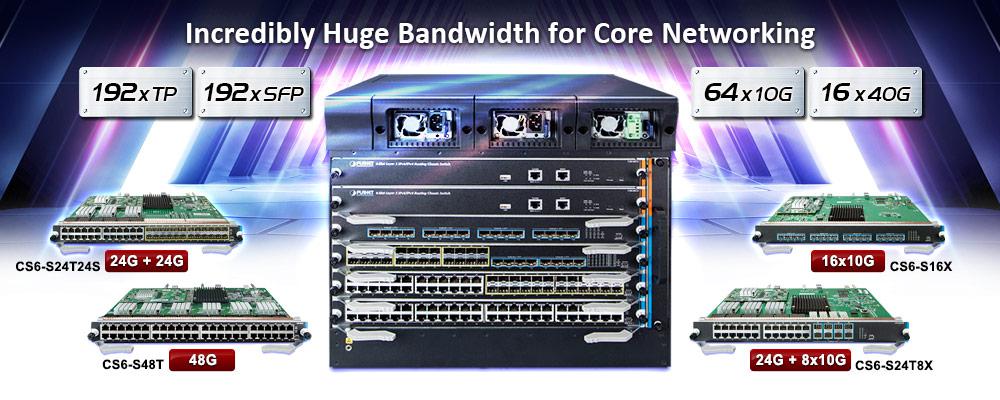

CS-6306R — это коммутатор Ethernet на шасси высокой плотности с 6 слотами для модулей и резервным источником питания. Он обеспечивает большую гибкость портирования для развертывания сети, предлагая различные комбинируемые модули управления и модули коммутации. Например, один модуль управления может совместно работать с четырьмя модулями коммутаторов, или два модуля управления могут совместно выполнять резервное копирование системы. В пределах высоты 9U, одно шасси, максимальная конфигурация может быть:

• 192 10/100/1000BASE-T Copper Slots
• 192 100/1000BASE-SX/LX SFP Fiber Slots
• 64 10G SFP+ Fiber Slots
• 16 40G QSFP+ Fiber Slots

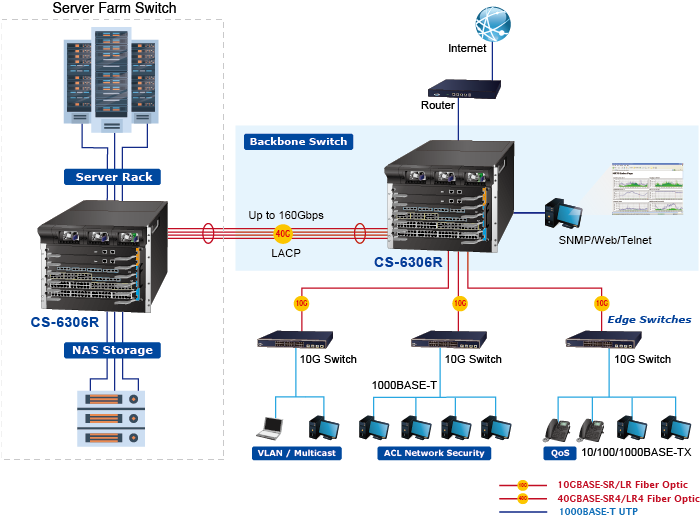

CS-6306R, позиционируемый как коммутатор базового уровня, идеально подходит для крупных сетей и городских IP-сетей, предоставляя расширенные интеллектуальные и безопасные функции, а также высокую производительность и гибкость.

Масштабируемая 10-гигабитная и 40-гигабитная производительность

CS-6306R обеспечивает подключение Gigabit, 10-Gigabit и 40-Gigabit Ethernet на очень гибкой и отказоустойчивой модульной платформе. Обладая высокой коммутационной способностью, коммутатор шасси CS-6306R поддерживает пересылку L2/L3 на скорости проводной сети и высокую производительность маршрутизации для протоколов IPv4 и IPv6. Масштабируемая и гибкая модульная архитектура поддерживает скорость пересылки до 3 Тбит/с в одной системе. CS-6306R идеально подходит для базового уровня кампусов, корпоративных сетей, а также уровня агрегации городских IP-сетей и глобальных сетей

Многоуровневые сетевые протоколы

CS-6306R оснащен полным набором управляемых функций уровня 3 с комплексными протоколами и приложениями, которые облегчают быстрое развертывание и управление услугами как для традиционных сетей L2, так и для L3. Благодаря поддержке расширенных функций, включая RIP, RIPng, OSPFv2, OSPFv3, BGP, BGP4+ и т. д., этот коммутатор шасси идеально подходит для традиционных или полностью виртуализированных центров обработки данных.

Сильный Multicast

CS-6306R поддерживает множество функций многоадресной рассылки. На уровне 2 он поддерживает отслеживание IPv4 IGMPv1/v2/v3 и отслеживание IPv6 MLD v1/v2. С регистром многоадресной VLAN (MVR), контролем приемника/отправителя многоадресной рассылки и функциями обнаружения нелегального источника многоадресной рассылки. В протоколах многоадресной рассылки уровня 3 он поддерживает PIM-DM, PIM-SM и PIM-SSM, что делает CS-6306R идеальным решением для любой надежной сети.

Полная поддержка IPv6

Коммутатор шасси CS-6306R поддерживает технологии IPv4-IPv6, включая ручной/автоматический туннель IPv4, туннель IPv6-IPv4 и туннель протокола внутрисайтовой автоматической туннельной адресации (ISATAP). Он всесторонне поддерживает обнаружение соседей IPv6, DHCPv6, обнаружение Path MTU, Telnet на основе IPv6, SSH и ACL, удовлетворяя потребности управления сетевыми устройствами IPv6 и контроля услуг.

Высокая надежность

Ключевые компоненты CS-6306R, такие как модуль управления, система питания и система вентиляторов, поддерживают конструкцию резервирования. Все системные модули поддерживают горячую замену и плавное переключение без ручного вмешательства.

Он поддерживает обновление программного обеспечения во время работы (ISSU) и плавный перезапуск (GR) для протокола маршрутизации OSPF/BGP, гарантируя непрерывную пересылку пользовательских данных при обновлении системы. Он поддерживает обнаружение двунаправленной пересылки (BFD), которое реализует обнаружение сбоев и восстановление обслуживания за секунды посредством связи с протоколом уровня 2 или уровня 3.

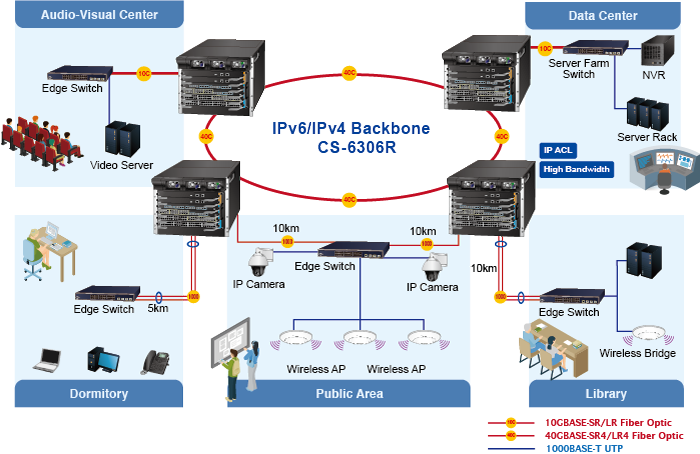

Redundant Ring, быстрое восстановление для критически важных сетевых приложений

CS-6306R поддерживает технологию резервного кольца и обладает мощной и быстрой способностью самовосстановления для предотвращения сбоев и внешних вторжений. Он поддерживает передовую технологию ITU-T G.8032 ERPS (Ethernet Ring Protection Switching), протокол Spanning Tree (802.1s MSTP) и резервированное питание для повышения надежности системы и времени безотказной работы в различных средах. В простой кольцевой сети время восстановления канала передачи данных может достигать 50 мс.

Централизованное управление стекированием оборудования

Несколько Ethernet-коммутаторов на шасси CS-6306R можно использовать для создания практически логического объекта. CS-6306R предоставляет предприятиям, поставщикам услуг и телекоммуникационным компаниям гибкий контроль над плотностью портов, восходящими каналами и производительностью стека коммутаторов. CS-6306R может подключаться как кольцо для резервирования и гарантирует сохранение целостности данных даже в случае выхода из строя одного коммутатора в стеке. Вы даже можете производить горячую замену коммутаторов, не нарушая работу сети, что значительно упрощает задачи по модернизации локальной сети для удовлетворения растущих требований к пропускной способности.

Мощная безопасность уровней L2 и L4

CS-6306R предлагает комплексный список управления доступом (ACL) уровней от 2 до 4 для обеспечения безопасности на периферии. Его можно использовать для ограничения доступа к сети путем отклонения пакетов на основе IP-адреса источника и назначения, портов TCP/UDP или определенных типичных сетевых приложений. Его механизм защиты также включает аутентификацию пользователей и устройств на основе портов 802.1x и MAC-адресов. Благодаря функции частной VLAN связь между граничными портами можно предотвратить, чтобы обеспечить конфиденциальность пользователя.

Расширенная защита IP-сети

CS-6306R также обеспечивает функции отслеживания DHCP, защиты источника IP и динамической проверки ARP для предотвращения атак с отслеживанием IP-адресов и отбрасывания пакетов ARP с неверным MAC-адресом. Сетевые администраторы теперь могут создавать высокозащищенные корпоративные сети, тратя значительно меньше времени и усилий, чем раньше.

Повышенное качество обслуживания

Коммутатор CS-6306R полностью поддерживает модуль DiffServ, поэтому пользователи могут указать полосу пропускания очереди на каждом порту. Также предусмотрено планирование WRR/SP/SWRR. CS-6306R поддерживает безопасность порта, обеспечивая доверенный CoS, DSCP, приоритет IP и приоритет порта. Пользователи могут изменять значения DSCP и COS пакетов, чтобы трафик можно было классифицировать по порту, VLAN, DSCP, приоритету IP и таблице ACL. Пользователь также может изменить значения приоритета DSCP и IP пакетов, чтобы указать разные полосы пропускания для голоса, данных и видео, чтобы настроить различное качество обслуживания.

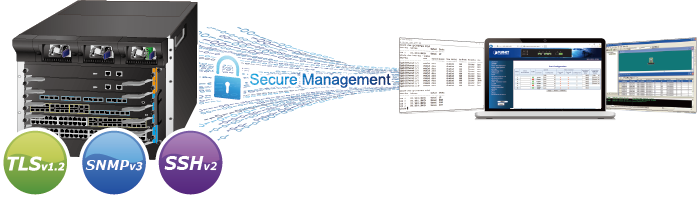

Эффективное безопасное управление

Для эффективного управления CS-6306R оснащен консольным, веб-интерфейсом и интерфейсом управления SNMP.

• Благодаря встроенному веб-интерфейсу управления CS-6306R предлагает простые в использовании, независимые от платформы средства управления и настройки.
• Для текстового управления доступ к нему можно получить через Telnet и консольный порт. Для сокращения времени обучения продукту CS-6306R предлагает команды, подобные Cisco, через Telnet или консольный порт, и клиенту не нужно изучать новые команды с этих коммутаторов.
• Для стандартного программного обеспечения мониторинга и управления оно предлагает соединение SNMPv3, которое шифрует содержимое пакета в каждом сеансе для безопасного удаленного управления.

Более того, CS-6306R предлагает безопасное удаленное управление, поддерживая соединения SSHv2, TLSv1.0 и SSLv3, которые шифруют содержимое пакета в каждом сеансе.

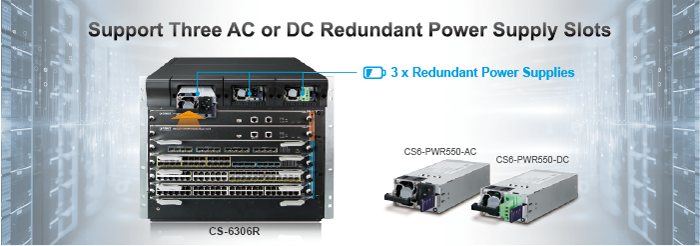

Съемные источники питания для повышения гибкости

CS-6306R оснащен одним извлекаемым источником питания переменного тока напряжением 100–240 В, поэтому пользователи могут легко заменить источник питания. Кроме того, CS-6306R резервирует еще два слота резервного питания на передней панели, и пользователи могут добавить второй источник переменного или постоянного тока к резервному источнику питания. Питание переменного или постоянного тока не является обязательным. Система резервного электропитания специально разработана для удовлетворения потребностей высокотехнологичных объектов, требующих высочайшей надежности электропитания.
