Решения для маршрутизации IPv6 и коммутаторов 10G Ethernet для предприятий малого и среднего бизнеса
Управляемые гигабитные коммутаторы PLANET GS-5220-24T4XV и GS-5220-24T4XVR третьего уровня с сенсорным ЖК-экраном поддерживают протоколы IPv4 и IPv6, а также динамическую и статическую маршрутизацию OSPFv2 уровня 3, а также обеспечивают 24 порта Gigabit Ethernet 10/100/1000 Мбит/с и 4 10-гигабитных слота восходящего канала SFP+. Серия GS-5220-24T4XV может обрабатывать большие объемы данных в безопасной топологии, связанной с магистральной сетью центра обработки данных/провайдера услуг или серверами высокой емкости. Они могут работать с серверным адаптером SFP+ 10 Гбит/с, чтобы помочь предприятиям малого и среднего бизнеса построить сеть Ethernet 10 Гбит/с, обеспечивающую NAS (сетевое хранилище) со скоростью 10 Гбит/с или интенсивную передачу потокового видео по доступной цене.
Функции кибербезопасности для минимизации рисков
Новое поколение серии GS-5220-24T4XV имеет функцию кибербезопасности, позволяющую защитить управление коммутатором и повысить безопасность критически важной сети без дополнительных затрат и усилий на развертывание. Он расширяет свою память и обновляет ядро протоколов SSH и SSL, чтобы обеспечить надежную защиту от сложных угроз. Он поддерживает ряд функций кибербезопасности, таких как отслеживание DHCP, защита источника IP, защита от проверки ARP, контроль доступа к сети на основе портов 802.1x и MAC, управление учетными записями пользователей RADIUS и TACACS+, аутентификация SNMP v3 и т. д., дополняющие его. Сетевой администратор теперь может создавать высокозащищенные корпоративные сети, тратя значительно меньше времени и усилий, чем раньше.
Поддержка маршрутизации уровня 3
Серия GS-5220-24T4XV позволяет администратору повысить эффективность сети путем ручной настройки статической маршрутизации VLAN IPv4/IPv6 уровня 3 и автоматической настройки OSPFv2 (сначала открывайте кратчайший путь). OSPF — это протокол внутренней динамической маршрутизации для автономной системы на основе состояния канала. Протокол создает базу данных для состояния канала путем обмена состояниями канала между коммутаторами уровня 3, а затем использует алгоритм «Сначала кратчайший путь» для создания таблицы маршрутов на основе этой базы данных.

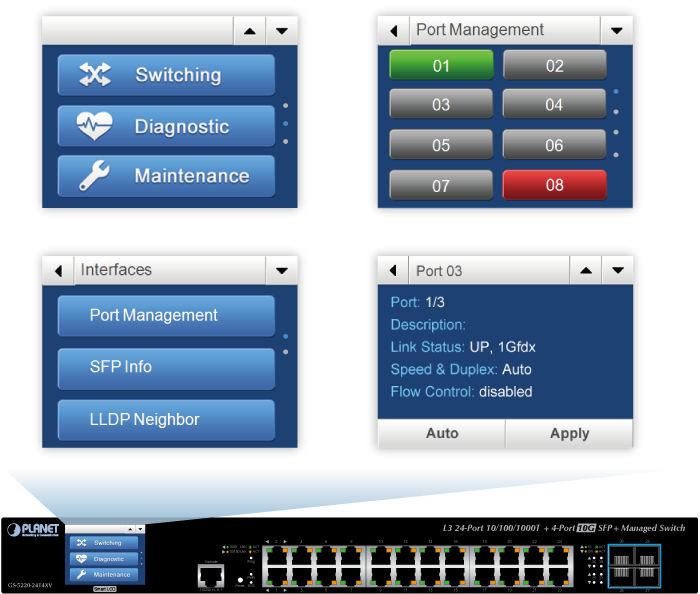

Удобное управление при помощи дисплея
GS-5220-24T4XV и GS-5220-24T4XVR оснащен интуитивно понятным сенсорным дисплеем на передней панели, которая упрощает управление Ethernet и значительно повышает эффективность управления в крупномасштабных сетях, таких как предприятия, гостиницы, торговые центры, правительственные здания и другие общественные места. Он также имеет следующие специальные функции управления и статуса:

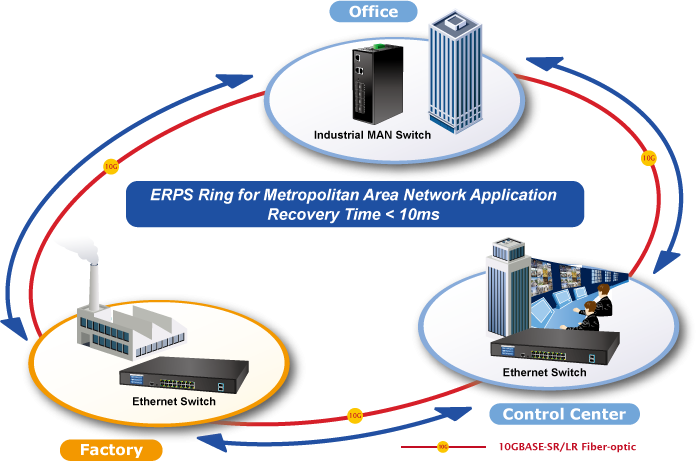

Redundant Ring, быстрое восстановление для критически важных сетевых приложений
GS-5220-24T4XVR поддерживает технологию резервного кольца и обладает мощной и быстрой способностью самовосстановления для предотвращения сбоев и внешних вторжений. Он поддерживает передовую технологию ITU-T G.8032 ERPS (Ethernet Ring Protection Switching), протокол Spanning Tree (802.1s MSTP) и двойное питание для повышения надежности системы и времени безотказной работы в различных средах. В простой кольцевой сети время восстановления канала передачи данных может достигать 10 мс.
Недорогое решение с 10-гигабитным каналом
10G Ethernet — это большой скачок в эволюции Ethernet. Два слота 10G SFP+ серии GS-5220 поддерживают двухскоростной интерфейс 10GBASE-SR/LR или 1000BASE-SX/LX, что означает, что администратор теперь может гибко выбирать подходящий трансивер SFP/SFP+ в зависимости от расстояния передачи или скорости передачи, необходимой для эффективного расширения сети. Они в значительной степени поддерживают сеть SMB для достижения максимальной производительности 10 Гбит/с экономически эффективным способом, поскольку интерфейс 10GbE обычно может быть доступен в коммутаторе уровня 3, но коммутатор уровня 3 может быть слишком дорогим для малого и среднего бизнеса.

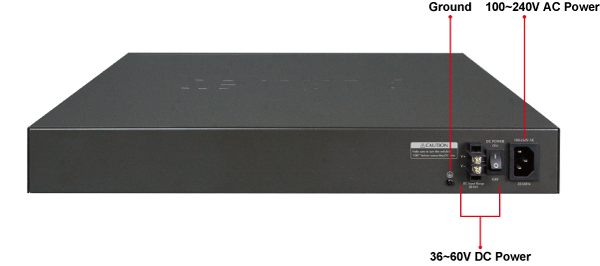

Резервированное питание AC/DC для надежной работы
Модель GS-5220-24T4XVR оснащена одним блоком питания переменного тока на 100–240 В и одним блоком питания постоянного тока на 36–60 В, что обеспечивает повышенную надежность и масштабируемость резервного источника питания. Система непрерывного электропитания специально разработана для удовлетворения потребностей высокотехнологичных объектов, требующих высокой надежности электропитания. Благодаря источнику питания 36–60 В постоянного тока GS-5220-24T4XVR может работать как устройство телекоммуникационного уровня, которое можно разместить в электронной комнате.

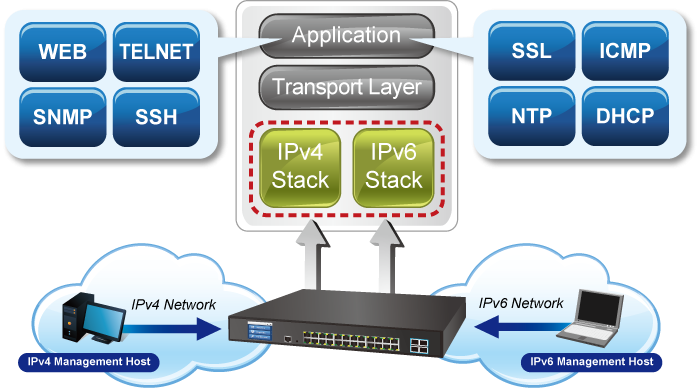

Решение для сетей IPv6
Благодаря двойному стеку IPv6/IPv4 и другим функциям управления с удобным интерфейсом серия GS-5220 является лучшим выбором для поставщиков услуг IP-наблюдения, VoIP и беспроводной связи при развертывании сети IPv6. Что еще более важно, они помогают предприятиям малого и среднего бизнеса модернизировать свою сетевую инфраструктуру до эпохи IPv6 без каких-либо денежных вложений.
Маршрутизация VLAN для протоколов IPv4 и IPv6 для безопасного и гибкого управления
Чтобы помочь клиентам оставаться на высоте своего бизнеса, GS-5220 не только обеспечивает высокую производительность передачи и отличные технологии уровня 2, но также предлагает функцию маршрутизации VLAN IPv4/IPv6, которая позволяет пересекать разные VLAN и разные IP-адреса для цель создания высокозащищенного, гибкого управления и более простого сетевого приложения.

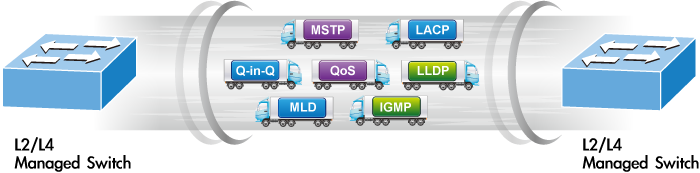

Надежные функции уровня 2
Серию GS-5220 можно запрограммировать для расширенных функций управления коммутатором, таких как динамическое агрегирование каналов портов, Q-in-Q VLAN, протокол множественного связующего дерева (MSTP), качество обслуживания уровня 2/4, управление полосой пропускания и отслеживание IGMP/MLD. Серия GS-5220 позволяет использовать высокоскоростную магистраль, объединяющую несколько портов. Он состоит максимум из 9 транковых групп по 2 порта в каждой группе, а также поддерживает аварийное переключение соединения.
Мощная безопасность
GS-5220 поддерживает список управления доступом (ACL) уровней от 2 до 4 для обеспечения безопасности. Его можно использовать для ограничения доступа к сети путем отклонения пакетов на основе IP-адреса источника и назначения, портов TCP/UDP или определенных типичных сетевых приложений. Его механизм защиты также включает аутентификацию пользователей и устройств на основе портов 802.1x и MAC-адресов. Благодаря функции частной VLAN связь между граничными портами можно предотвратить, чтобы обеспечить конфиденциальность пользователя.
Расширенный контроль безопасности и трафика
GS-5220 также обеспечивает функции отслеживания DHCP, защиты источника IP и динамической проверки ARP для предотвращения атак с отслеживанием IP-адресов и отбрасывания пакетов ARP с недействительным MAC-адресом. Сетевой администратор теперь может создавать высокозащищенные корпоративные сети, тратя значительно меньше времени и усилий, чем раньше.
Оповещения SMTP/SNMP
GS-5220 поддерживает функцию оповещения о событиях, которая помогает диагностировать неисправное устройство в зависимости от разрыва сетевого соединения или реакции на перезагрузку.

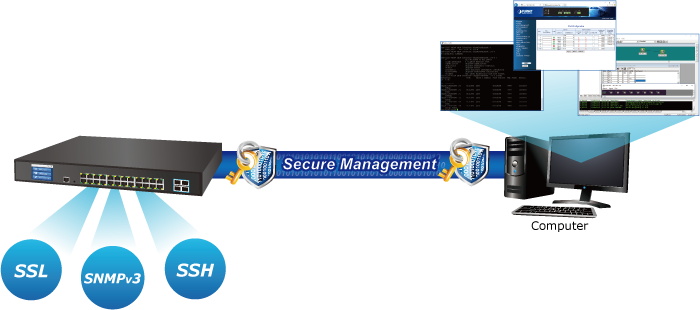

Удобное и безопасное управление
Для эффективного управления серия управляемых коммутаторов GS-5220 оснащена консольным, веб-интерфейсом и интерфейсом управления SNMP. Благодаря встроенному веб-интерфейсу управления серия GS-5220 предлагает простые в использовании, независимые от платформы средства управления и настройки. Серия GS-5220 поддерживает SNMP, и ею можно управлять с помощью любого программного обеспечения управления, основанного на стандартном протоколе SNMP v1 или v2. Для сокращения времени обучения продукту серия GS-5220 предлагает команды, подобные Cisco, через Telnet или консольный порт, и клиенту не нужно изучать новые команды с этих коммутаторов. Более того, серия GS-5220 предлагает безопасное удаленное управление, поддерживая соединения SSH, SSL и SNMP v3, при которых содержимое пакета может шифроваться при каждом сеансе.

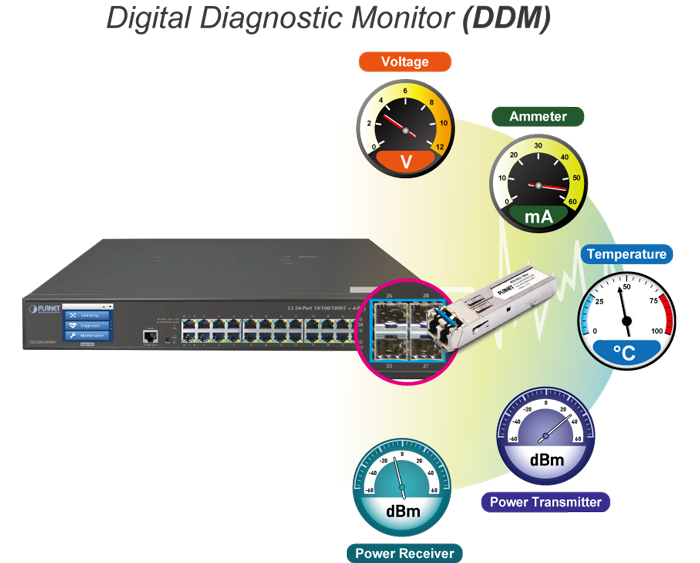

Интеллектуальный механизм диагностики SFP
Коммутатор поддерживает функцию SFP-DDM (Digital Diagnostic Monitor), которая позволяет сетевому администратору легко отслеживать параметры SFP в режиме реального времени, такие как выходная оптическая мощность, входная оптическая мощность, температура, ток смещения лазера и напряжение питания приемопередатчика.

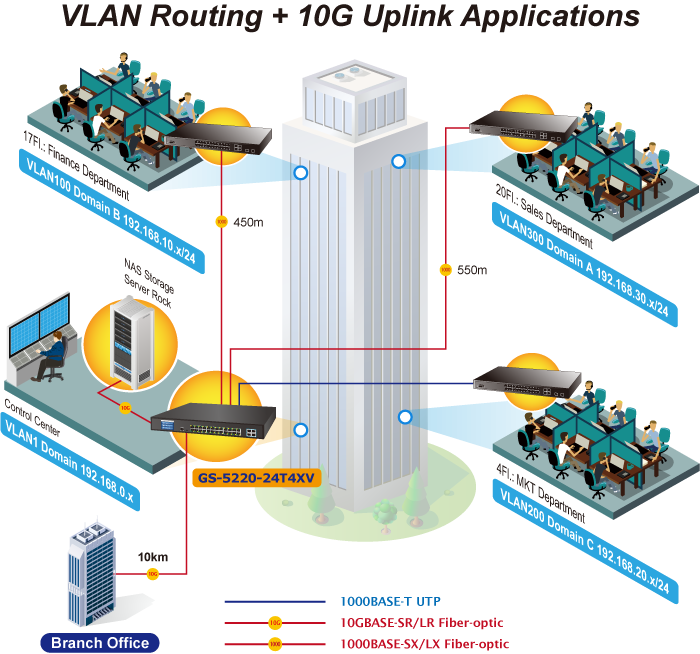

Статическая маршрутизация L3 VLAN и 10-гигабитные каналы
Благодаря встроенным надежным протоколам маршрутизации трафика уровня 3 IPv4/IPv6 серия GS-5220 обеспечивает надежную маршрутизацию между сетями VLAN и сегментами сети. Протоколы маршрутизации могут применяться через интерфейс VLAN с количеством записей маршрутизации до 128. Серия GS-5220, безусловно, является экономичным и идеальным решением для предприятий.
Physical Port
Layer 2 Features
Layer 3 Features
Quality of Service
Multicast
Security
Management
Redundant Power System (GS-5220-24T4XVR)
Hardware Specifications | |||||||
---|---|---|---|---|---|---|---|
Copper Ports | 24 10/100/1000BASE-T RJ45 auto-MDI/MDI-X ports | ||||||
SFP+ Slots | 4 10GBASE-SR/LR SFP+ interfaces (Port-25 to Port-28) Compatible with 1000BASE-SX/LX/BX SFP transceiver | ||||||
Console | 1 x RS232-to-RJ45 serial port (115200, 8, N, 1) | ||||||
Switch Architecture | Store-and-Forward | ||||||
Switch Fabric | 128Gbps/non-blocking | ||||||
Throughput | 95.23Mpps@64Bytes | ||||||
Address Table | 16K entries, automatic source address learning and aging | ||||||
Shared Data Buffer | 32M bits | ||||||
Flow Control | IEEE 802.3x pause frame for full duplex Back pressure for half duplex | ||||||
Jumbo Frame | 10K bytes | ||||||
Reset Button | > 5 sec: Factory default | ||||||
Dimensions (W x D x H) | 440 x 300 x 56 mm, 1.25U height | ||||||
Weight | 3.7kg | ||||||
LED Indicators | System: SYS (Green) AC/PWR (Green) DC (Green) (GS-5220-24T4XVR Only) Ring (Green) Ethernet Interfaces (Port-1 to Port-24): 1000 LNK/ACT (Green), 10/100 LNK/ACT (Orange) 1/10G SFP+ Interfaces (Port-25 to Port-28): 1G (Green), 10G (Orange) | ||||||
Power Consumption |
| ||||||
Power Requirements |
| ||||||
ESD Protection | 6KV DC | ||||||
Fan | 2 | ||||||
Layer 2 Management Functions | |||||||
Port Configuration | Port disable/enable Auto-negotiation 10/100/1000Mbps full and half duplex mode selection Flow control disable/enable | ||||||
Port Status | Display each port’s speed duplex mode, link status, flow control status, auto-negotiation status, trunk status | ||||||
Port Mirroring | TX/RX/Both Many-to-1 monitor | ||||||
VLAN | 802.1Q tag-based VLAN Q-in-Q tunneling Private VLAN Edge (PVE) MAC-based VLAN Protocol-based VLAN Voice VLAN MVR (Multicast VLAN registration) Up to 255 VLAN groups, out of 4095 VLAN IDs | ||||||
Link Aggregation | IEEE 802.3ad LACP/static trunk 14 trunk groups with 4 ports per trunk group | ||||||
Spanning Tree Protocol | IEEE 802.1D Spanning Tree Protocol (STP) IEEE 802.1w Rapid Spanning Tree Protocol (RSTP) IEEE 802.1s Multiple Spanning Tree Protocol (MSTP) | ||||||
QoS | Traffic classification based, strict priority and WRR 8-level priority for switching: - Port number - 802.1p priority - 802.1Q VLAN tag - DSCP/ToS field in IP packet | ||||||
IGMP Snooping | IGMP (v1/v2/v3) snooping, up to 255 multicast groups IGMP querier mode support | ||||||
MLD Snooping | MLD (v1/v2) snooping, up to 255 multicast groups MLD querier mode support | ||||||
Access Control List | IP-based ACL/MAC-based ACL Up to 256 entries | ||||||
Bandwidth Control | Per port bandwidth control Ingress: 100Kbps~1000Mbps Egress: 100Kbps~1000Mbps | ||||||
Security | DHCP Snooping IP Source Guard Dynamic ARP Inspection 802.1x port-based and MAC-based network access control RADIUS TACACS+ user accounts management SNMP v3 authentication | ||||||
Layer 3 Functions | |||||||
IP Interfaces | Max. 128 VLAN interfaces | ||||||
Routing Table | Max. 128 routing entries | ||||||
Routing Protocols | IPv4 OSPFv2 IPv4 hardware static routing IPv6 hardware static routing | ||||||
Management | |||||||
Basic Management Interfaces | Console; Telnet; Web browser; SNMP v1, v2c; 2.4-inch color LCD touch screen | ||||||
Secure Management Interfaces | SSH, SSL, SNMP v3 | ||||||
SNMP MIBs | RFC 1213 MIB-II RFC 1493 Bridge MIB RFC 1643 Ethernet MIB RFC 2618 RADIUS Client MIB RFC 2665 Ether-Like MIB RFC 2737 Entity MIB RFC 2819 RMON MIB (Groups 1, 2, 3 and 9) RFC 2863 IF-MIB RFC 2863 Interface MIB RFC 2933 IGMP-STD-MIB RFC 3411 SNMP-Frameworks-MIB RFC 4292 IP Forward MIB RFC 4293 IP MIB RFC 4836 MAU-MIB IEEE 802.1X PAE LLDP | ||||||
Standards Conformance | |||||||
Regulatory Compliance | FCC Part 15 Class A, CE | ||||||
Standards Compliance | IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX/100BASE-FX IEEE 802.3z Gigabit SX/LX IEEE 802.3ab Gigabit 1000T IEEE 802.3ae 10Gb/s Ethernet IEEE 802.3x flow control and back pressure IEEE 802.3ad port trunk with LACP IEEE 802.1D Spanning Tree Protocol IEEE 802.1w Rapid Spanning Tree Protocol IEEE 802.1s Multiple Spanning Tree Protocol IEEE 802.1p Class of Service IEEE 802.1Q VLAN tagging IEEE 802.1x Port Authentication Network Control IEEE 802.1ab LLDP ITU-T G.8032 Ethernet Ring Protection Switching RFC 768 UDP RFC 791 IP RFC 792 ICMP RFC 793 TFTP RFC 1112 IGMP v1 RFC 2068 HTTP RFC 2236 IGMP v2 RFC 2710 MLD v1 RFC 3376 IGMP v3 FRC 3810 MLD v2 RFC 2328 OSPF v2 | ||||||
Environment | |||||||
Operating | Temperature: 0 ~ 50 degrees C Relative Humidity: 5 ~ 95% (non-condensing) | ||||||
Storage | Temperature: -10 ~ 70 degrees C Relative Humidity: 5 ~ 95% (non-condensing) |
Дата | Версия | Описание | Скачать |
---|---|---|---|
22.11.2019 | 1.0 | GS-5220-24T4XV/GS-5220-24T4XVR |
![]() |
Дата | Версия | Описание | Скачать |
---|---|---|---|
21.02.2020 | 2.0 | Initial release for hardware version 2.0 |
![]() |
27.11.2018 | 2.0 | Initial release for GS-5220-24T4XV(R)(v2) |
![]() |
Информация для заказа | |
---|---|
GS-5220-24T4XV | L3 24-Port 10/100/1000T + 4-Port 10G SFP+ Managed Ethernet Switch with LCD Touch Screen |
GS-5220-24T4XVR | L3 24-Port 10/100/1000T + 4-Port 10G SFP+ Managed Ethernet Switch with LCD Touch Screen and Redundant Power |
