10-гигабитные оптические для высокоскоростной сети

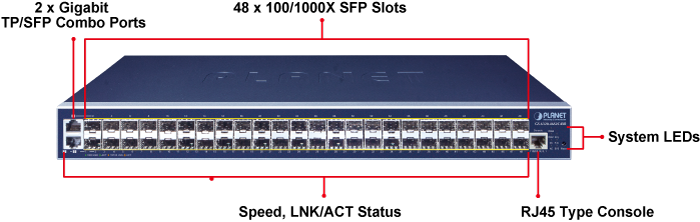

Управляемый коммутатор PLANET GS-6320-46S2C4XR 3-го уровня оснащен 48 портами SFP 100/1000 Мбит/с, 2 общими медными портами RJ45, 4 портами 10G SFP+ и IP-маршрутизацией 3-го уровня в 19-дюймовом металлическом корпусе, обеспечивающем высокую производительность. Благодаря восходящему каналу связи 10 Гбит/с и коммутационной матрице 176 Гбит/с GS-6320-46S2C4XR значительно упрощает задачи обработки больших объемов данных в безопасной топологии с подключением к магистральным или высокопроизводительным серверам для интернет-провайдеров и корпоративных VoIP-приложений, потокового видео и многоадресной рассылки.
Поддержка динамической маршрутизации L3
GS-6320-46S2C4XR позволяет администратору повысить эффективность сети путем ручной настройки статической маршрутизации VLAN IPv4/IPv6 уровня 3 и автоматической настройки OSPFv2 (сначала открывайте кратчайший путь). OSPF — это протокол внутренней динамической маршрутизации для автономной системы на основе состояния канала. Протокол создает базу данных для состояния канала путем обмена состояниями канала между коммутаторами уровня 3, а затем использует алгоритм «Сначала кратчайший путь» для создания таблицы маршрутов на основе этой базы данных.
Сеть с кибербезопасностью поможет снизить риски
GS-6320-46S2C4XR отличается повышенной кибербезопасностью для отражения киберугроз и кибератак. Он поддерживает протоколы SSHv2, TLS и SSL, обеспечивая надежную защиту от сложных угроз. Функция кибербезопасности GS-6320-46S2C4XR, выступающая в качестве ключевой точки для передачи данных по оптоволоконному кабелю на большие расстояния к критически важному оборудованию клиента в бизнес-сети, защищает управление коммутатором и повышает безопасность критически важной сети без каких-либо дополнительных затрат и усилия на развертывание.

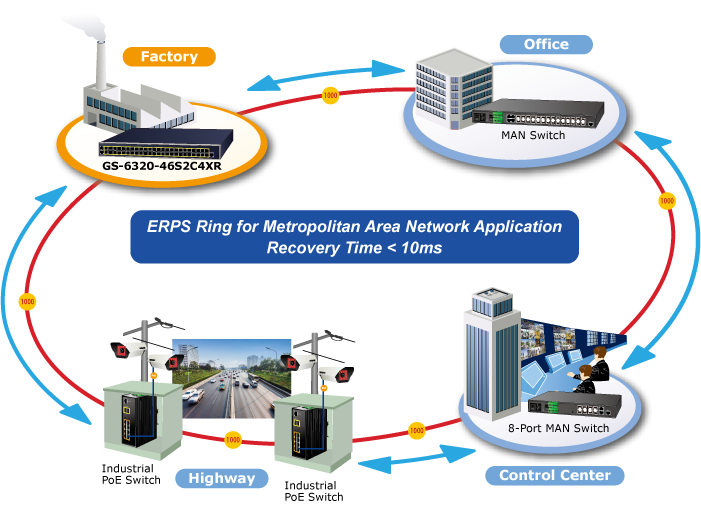

Redundant Ring, быстрое восстановление для критически важных сетевых приложений
GS-6320-46S2C4XR поддерживает технологию резервного кольца и обладает мощной и быстрой способностью самовосстановления для предотвращения сбоев и внешних вторжений. Он поддерживает передовую технологию ITU-T G.8032 ERPS (Ethernet Ring Protection Switching), протокол Spanning Tree (802.1s MSTP) и резервированное питание для повышения надежности системы и времени безотказной работы в различных средах. В простой кольцевой сети время восстановления канала передачи данных может достигать 10 мс.

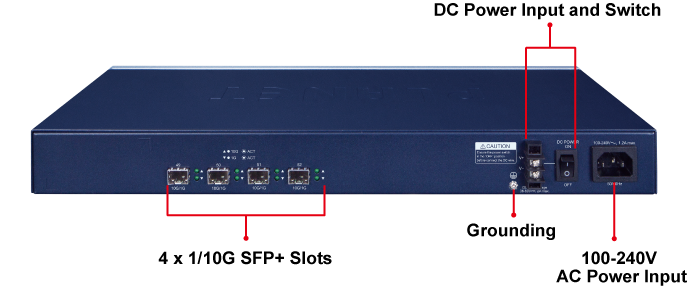

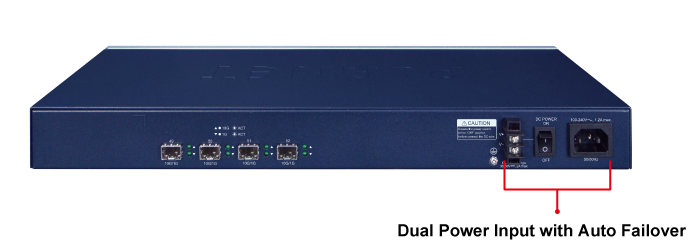

Резервированное питание AC и DC для надежной работы
GS-6320-46S2C4XR оснащен источником питания переменного тока 100–240 В и двойным источником питания постоянного тока 36–60 В, который используется для обеспечения его непрерывной работы. Его система резервированного электропитания специально разработана для удовлетворения потребностей высокотехнологичных объектов, требующих высокой надежности электропитания.

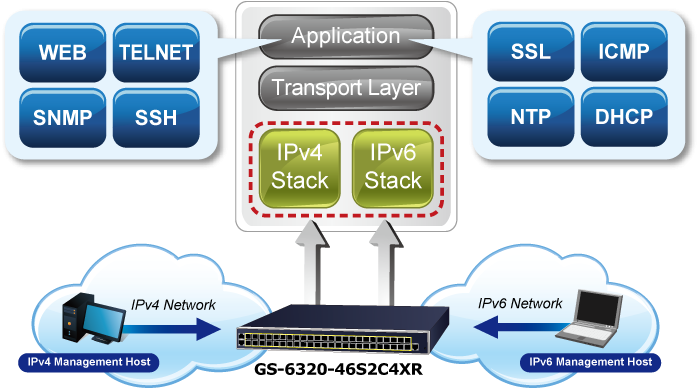

Решение для сетей IPv6
Благодаря поддержке двойного стека IPv6/IPv4 и множеству функций управления с удобным пользовательским интерфейсом, промышленный управляемый коммутатор является лучшим выбором для поставщиков услуг IP-наблюдения, VoIP и беспроводной связи для развертывания сети IPv6. Это также помогает малым и средним предприятиям войти в эру IPv6 с наименьшими инвестициями и без необходимости заменять сетевое оборудование, пока интернет-провайдеры строят периферийную сеть IPv6 FTTx.

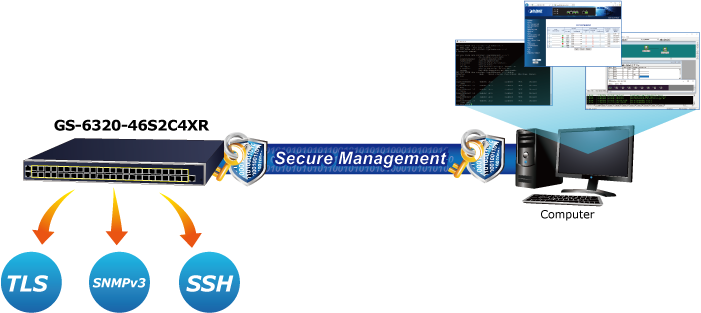

Удобное и безопасное управление
Для эффективной работы GS-6320-46S2C4XR оснащен веб-интерфейсом, Telnet и SNMP-интерфейсом управления.
Кроме того, он также предлагает безопасное удаленное управление через соединения SSHv2, TLSv1.2 и SNMP v3 которые шифруют содержимое пакета в каждом сеансе.

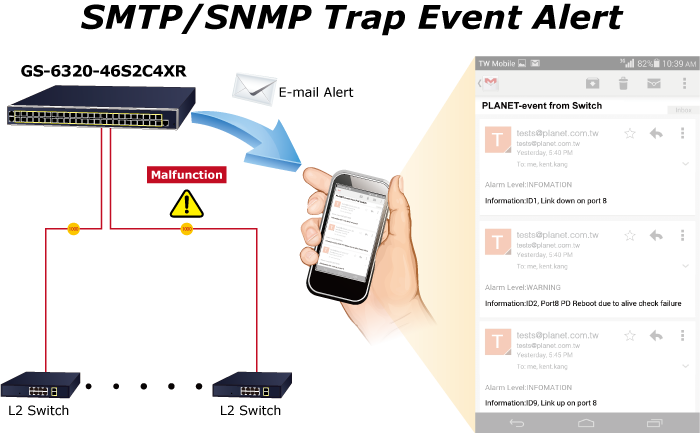

Оповещения SMTP/SNMP
GS-6320-46S2C4XR поддерживает функцию оповещения о событиях, которая помогает диагностировать неисправное устройство в зависимости от разрыва сетевого соединения или реакции на перезагрузку.

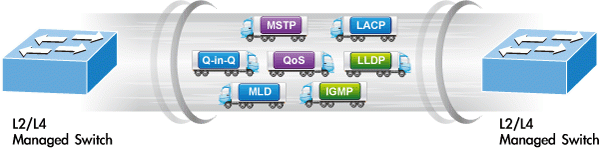

Надежные функции уровня 2
GS-6320-46S2C4XR можно запрограммировать на расширенные функции управления коммутатором, такие как динамическое агрегирование портов, Q-in-Q VLAN, протокол Multiple Spanning Tree Protocol (MSTP), уровень 2 до уровня 4 QoS, управление полосой пропускания и IGMP/MLD snooping. GS-6320-46S2C4XR позволяет использовать высокоскоростной транк, объединяющий несколько портов. Поддерживая 26 групп транк, он обеспечивает до 16 портов на транк и также поддерживает отказоустойчивость соединения.
Мощная безопасность
GS-6320-46S2C4XR поддерживает список управления доступом (ACL) уровней от 2 до 4 для обеспечения безопасности. Его можно использовать для ограничения доступа к сети путем отклонения пакетов на основе IP-адреса источника и назначения, портов TCP/UDP или определенных типичных сетевых приложений. Его механизм защиты также включает аутентификацию пользователей и устройств на основе портов 802.1x и MAC-адресов. Благодаря функции частной VLAN связь между граничными портами можно предотвратить, чтобы обеспечить конфиденциальность пользователя.
Расширенный контроль безопасности и трафика
GS-6320-46S2C4XR также обеспечивает функции отслеживания DHCP, защиты источника IP и динамической проверки ARP для предотвращения атак с отслеживанием IP-адресов и отбрасывания пакетов ARP с недействительным MAC-адресом. Сетевой администратор теперь может создавать высокозащищенные корпоративные сети, тратя значительно меньше времени и усилий, чем раньше.
Гибкое и надежное 10-гигабитное решение
10G Ethernet — это большой скачок в эволюции Ethernet. Каждый из слотов 10G SFP+ в GS-6320-46S2C4XR поддерживает двойную скорость и 10GBASE-SR/LR или 1000BASE-SX/LX. Благодаря 4-портовому каналу 10G Ethernet и дополнительному 4-портовому каналу 1G Ethernet администратор теперь может гибко выбирать подходящий трансивер SFP/SFP+ в соответствии с расстоянием передачи или скоростью передачи, необходимой для эффективного расширения сети. GS-6320-46S2C4XR обеспечивает широкую полосу пропускания и высокую вычислительную мощность.

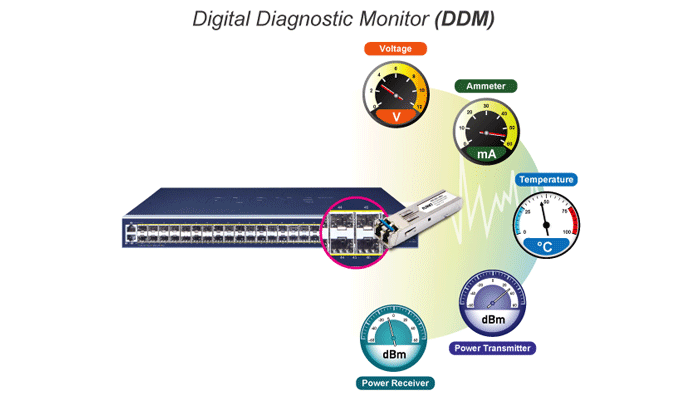

Интеллектуальный механизм диагностики SFP
GS-6320-46S2C4XR поддерживает функцию SFP-DDM (Digital Diagnostic Monitor), которая позволяет сетевому администратору легко отслеживать параметры SFP в режиме реального времени, такие как выходная оптическая мощность, входная оптическая мощность, температура, ток смещения лазера и напряжение питания приемопередатчика.

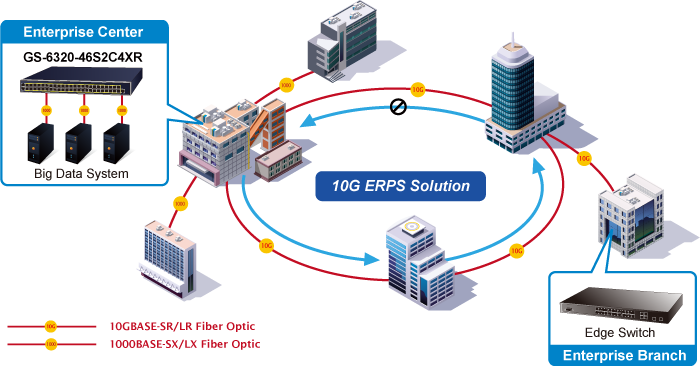

Доступное Mesh-решение для систем Big Data
Чтобы усовершенствовать технологию оптоволоконного Ethernet с помощью гибких, расширяемых и простых в установке функций, GS-6320-46S2C4XRпредлагает скорость обмена данными до 176 Гбит/с через оптоволоконный интерфейс, а расстояние передачи может достигать 120 км. Коммутатор обладает мощной, быстрой способностью самовосстановления для предотвращения сбоев и внешних вторжений. Он включает ITU-T G.8032 ERPS (Ethernet Ring Protection Switching) в сеть автоматизации заказчика для повышения надежности системы и увеличения времени безотказной работы. GS-6320-46S2C4XR — идеальное решение для центров обработки данных, поставщиков услуг и телекоммуникаций для создания резервных соединений и обеспечения высокой пропускной способности для фермы серверов Big Data.

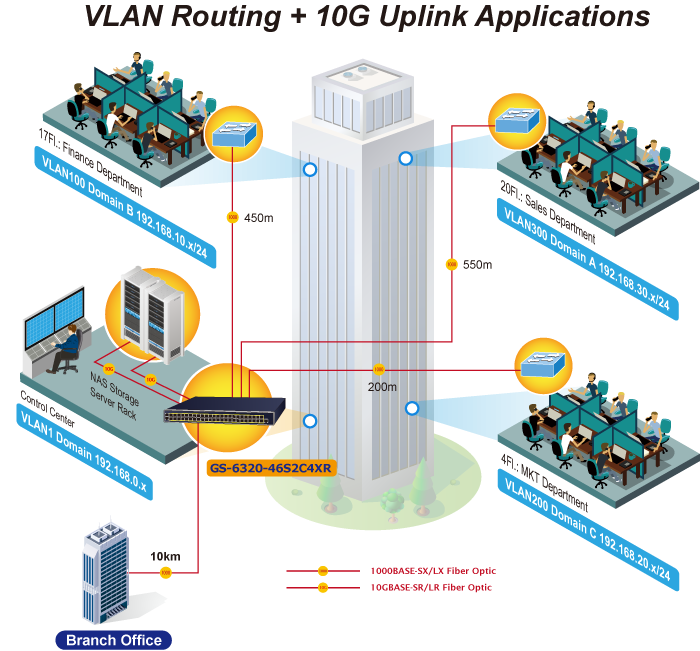

Маршрутизация L3 VLAN
Благодаря встроенным протоколам маршрутизации 3 уровня коммутатор IGS-6320-46S2C4XR обеспечивает надежную маршрутизацию между виртуальными локальными сетями и сегментами сети. Протоколы маршрутизации могут применяться интерфейсом VLAN, обладающими до 128 записей маршрутизации. Коммутатор, безусловно, является идеальным решением для промышленности, предлагает большую безопасность, контроль и экономию полосы пропускания, а также высокоскоростной восходящий канал.

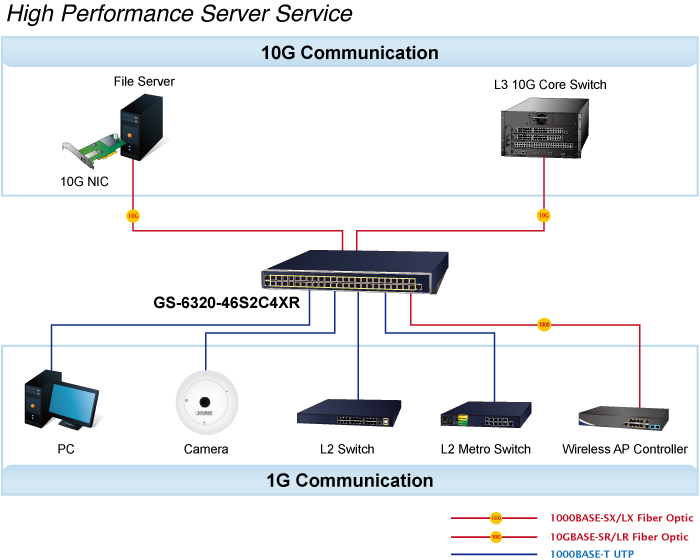

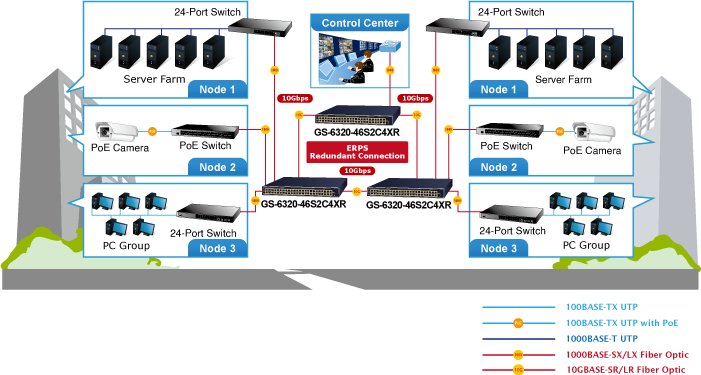

Отличный коммутатор для датацентра
GS-6320-46S2C4XR оснащен неблокируемой коммутационной матрицей производительностью 176 гигабит в секунду, поэтому он может легко обеспечить локальную сеть Ethernet с высокой пропускной способностью 10 Гбит/с для магистрали вашего отдела. Благодаря четырем встроенным портам SFP+, GS-6320-46S2C4XR обеспечивает восходящий канал к магистральной сети через модули 10G Ethernet LR/SR SFP+. Он дополнительно повышает эффективность сети и защищает сетевых клиентов, предлагая функции безопасности и QoS.
Physical Port
Layer 3 IP Routing Features
Layer 2 Features
Quality of Service
Multicast
Security
Management
Hardware Specifications | |
---|---|
100/1000X SFP/mini-GBIC Slots | 48 |
10/100/1000T Copper Ports | 2 |
10GBASE-LR/SR SFP+ Slots | 4, compatible with 1000BASE-SX/LX/BX SFP |
Console | 1 x RJ45 serial port (115200 , 8, N, 1) |
Reset Button | >= 10 sec: Factory default |
Smart FAN | 2 |
Power Requirements | AC: 100~240V, 50/60Hz DC: 36V-60V, 2A max. Redundant power designed |
Power Consumption (Full Loading) | AC 110V: 72 watts/245BTU (max.) DC 60V: 69 watts/235BTU (max.) |
ESD Protection | 6KV DC |
Dimensions (W x D x H) | 440 x 200 x 40 mm, 1U height |
Weight | 3.4kg |
SDRAM | 512Mbytes |
Flash Memory | 64Mbytes |
LED | System: Fan2 Alert (Red), Fan1 Alert (Red), DC (Green), AC (Green) Ring (Green), R.O. (Green), SYS (Green) 10/100/1000BASE-T RJ45 Interfaces (Port 1 to Port 2): 1000Mbps LNK/ACT (Green) 10/100Mbps LNK/ACT (Orange) 100/1G Mbps SFP Interfaces (Port 1 to Port 48): 1000 LNK/ACT (Green) 100 LNK/ACT (Orange) 1G/10G BASE-X Interfaces (Port 49 to Port 52): 10G LNK/ACT (Green) 1000Mbps LNK/ACT (Green) |
Switch Performance | |
Switch Fabric | 176Gbps/non-blocking |
Throughput | 130Mpps@ 64Bytes packet |
Switch Architecture | Store-and-Forward |
Address Table | 16K entries, automatic source address learning and aging |
Share Data Buffer | 32Mbits |
Flow Control | IEEE 802.3x pause frame for full-duplex Back pressure for half-duplex |
Jumbo Frame | 10KB |
Layer 2 Functions | |
Port Configuration | Port disable/enable Auto-negotiation 10/100/1000Mbps full and half duplex mode selection Flow Control disable/enable |
Port Status | Display each port’s speed duplex mode, link status, flow control status, auto negotiation status, trunk status |
Port Mirroring | TX/RX/Both Many-to-1 monitor |
VLAN | 802.1Q tagged based VLAN, up to 255 VLAN groups Q-in-Q tunneling Private VLAN Edge (PVE) Port Isolation MAC-based VLAN IP Subnet-based VLAN Protocol-based VLAN VLAN Translation Voice VLAN MVR (Multicast VLAN Registration) GVRP Up to 255 VLAN groups, out of 4095 VLAN IDs |
Link Aggregation | IEEE 802.3ad LACP/Static Trunk Supports 26 trunk groups with 16 ports per trunk |
QoS | Traffic classification based, strict priority and WRR 8-level priority for switching - Port number - 802.1p priority - 802.1Q VLAN tag - DSCP/TOS field in IP packet |
IGMP Snooping | IPv4 IGMP (v1/v2/v3) snooping IPv4 IGMP querier mode support Supports 255 IGMP groups |
MLD Snooping | IPv6 MLD (v1/v2) snooping, IPv6 MLD querier mode support Supports 255 MLD groups |
Access Control List | IP-based ACL/MAC-based ACL ACL based on: - MAC Address - IP Address - Ethertype - Protocol Type - VLAN ID - DSCP - 802.1p Priority Up to 256 entries |
Bandwidth Control | Per port bandwidth control Ingress: 10Kbps~13000Mbps Egress: 10Kbps~13000Mbps |
Layer 3 Functions | |
IP Interfaces | Max. 128 VLAN interfaces |
Routing Table | Max. 128 routing entries |
Routing Protocols | IPv4 OSPFv2 dynamic routing IPv4 hardware static routing IPv6 hardware static routing |
Management | |
Basic Management Interfaces | Console; Telnet; Web browser; SNMP v1, v2c |
Secure Management Interfaces | SSHv2, TLS v1.2, SNMP v3 |
Management Functions | Firmware upgrade by HTTP protocol through Ethernet network Remote syslog and local system log LLDP protocol UDLD NTP UPnP |
SNMP MIBs | RFC 1213 MIB-II RFC 2863 IF-MIB RFC 1493 Bridge MIB RFC 1643 Ethernet MIB RFC 2863 Interface MIB RFC 2665 Ether-Like MIB RFC 2737 Entity MIB RFC 2819 RMON MIB (Groups 1, 2, 3 and 9) RFC 2618 RADIUS Client MIB RFC 3411 SNMP-Frameworks-MIB IEEE 802.1X PAE IEEE 802.1ab LLDP MAU-MIB |
Standards Conformance | |
Regulatory Compliance | FCC Part 15 Class A, CE |
Standards Compliance | IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX IEEE 802.3z 1000BASE-SX/LX IEEE 802.3ab 1000BASE-T IEEE 802.3ae 10Gb/s Ethernet IEEE 802.3x flow control and back pressure IEEE 802.3ad port trunk with LACP IEEE 802.1D Spanning Tree Protocol IEEE 802.1w Rapid Spanning Tree Protocol IEEE 802.1s Multiple Spanning Tree Protocol IEEE 802.1p Class of Service IEEE 802.1Q VLAN tagging IEEE 802.1x Port Authentication Network Control IEEE 802.1ab LLDP IEEE 802.3ah OAM RFC 768 UDP RFC 791 IP RFC 792 ICMP RFC 2068 HTTP RFC 1112 IGMP v1 RFC 2236 IGMP v2 RFC 3376 IGMP v3 RFC 2710 MLD v1 RFC 3810 MLD v2 RFC 2328 OSPF v2 ITU-T G.8032 ERPS Ring |
Environments | |
Operating | Temperature: 0 ~ 50 degrees C Relative Humidity: 5 ~ 95% (non-condensing) |
Storage | Temperature: -10 ~ 70 degrees C Relative Humidity: 5 ~ 95% (non-condensing) |
Информация для заказа | |
---|---|
GS-6320-46S2C4XR | L3 46-Port 100/1000BASE-X SFP + 2-Port Gigabit TP/SFP + 4-Port 10G SFP+ Managed Switch |
