Управляемый коммутатор с 802.3bt PoE++ с мощным блоком питания
PLANET GS-6322-48UP4X — управляемый коммутатор 802.3bt PoE++ с двумя слотами для модульей блока питания, предназначен для повышения эффективности и гибкости управления питанием в крупных сетях, таких как предприятия, отели, торговые центры, правительственные здания и другие общественные места. Он поддерживает различные режимы работы PoE, включая 48 портов 802.3bt type-4 PoE++ мощностью 95 Вт, режим и режим 4-парного питания, что позволяет решить проблему несовместимости нестандартных 4-парных устройств PoE. Обладая общим бюджетом мощности до 3200 Вт для различных типов мощных устройств PoE, GS-6322-48UP4X обеспечивает быстрое, безопасное и экономичное сетевое решение 802.3bt PoE для малого бизнеса и предприятий.

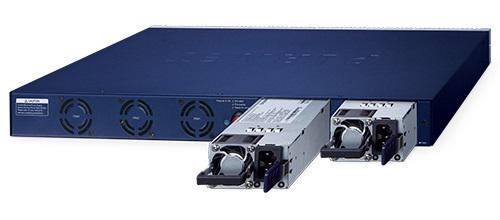

Модульный блок питания
GS-6322-48UP4X оснащен двумя слотами для модулей блока питания для поддержки режима резервного источника питания (RPS) или режима расширенного источника питания (EPS), которые выбираются с помощью настроек программного обеспечения по мере необходимости.
GS-6322-48UP4X может работать с тремя типами модулей питания от сети переменного тока мощностью 920 Вт/1200 Вт/2000 Вт. Пользователи могут гибко использовать один или два блока модуля в зависимости от условий эксплуатации. Гибкая резервная и расширенная система питания специально разработана для высокотехнологичных объектов, требующих максимальной надежности электропитания.
Пример
|
Режим работы БП |
Режим 1+1 |
Режим 2+0 |
|
Резервирование |
■ |
-- |
|
Бюджет PoE с 1 2000W модулем |
1600W |
1600W |
|
Бюджет PoE с 2 2000W модулями |
1600W |
3200W |
90~95-ваттные режимы 802.3bt PoE++ и управление работой блока питания
Благодаря поддержке стандарта IEEE 802.bt PoE++ коммутатор GS-6322-48UP4X способен обеспечивать питание мощностью до 95 Вт, используя все четыре пары стандартных кабелей Ethernet Cat5e/6 для передачи питания и данных на полной скорости каждому удалённому устройству (PD), совместимому с PoE. Для удовлетворения потребностей различных устройств, потребляющих стабильное питание PoE, коммутатор GS-6322-48UP4X PoE++ предлагает пять различных режимов выходной мощности PoE.

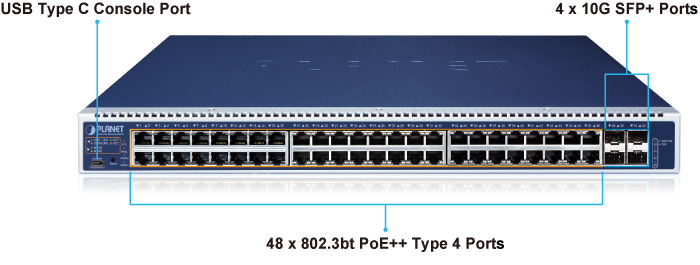

Гнезда для модулей 10GBASE-X SFP
Коммутатор GS-6322-48UP4X оснащен встроенным аппаратным коммутатором уровней 2 и 3, а также 48 портами 10/100/1000BASE-T и 4 дополнительными портами 10GBASE-X SFP+. Четыре интерфейса 10GBASE-X SFP+ с тремя скоростями (10G/2.5G/1G) обеспечивают передачу данных на расстояние до 120 км.
Поддержка маршрутизации Layer 3
GS-6322-48UP4X позволяет администратору легко повысить эффективность сети, вручную настраивая статическую маршрутизацию IPv4/IPv6 VLAN уровня 3 и автоматически настраивая параметры OSPFv2 (Open Shortest Path First) для IPv4. OSPF — это протокол внутренней динамической маршрутизации для автономных систем, основанный на состоянии каналов. Протокол создаёт базу данных состояний каналов путём обмена данными между коммутаторами уровня 3, а затем использует алгоритм Shortest Path First для генерации таблицы маршрутизации на основе этой базы данных.
Технология Redundant Ring, быстрое восстановление сети
Коммутатор GS-6322-48UP4X поддерживает технологию Redundant Ring и обладает высокой скоростью самовосстановления для предотвращения сбоев и внешних вторжений. Он использует передовую технологию ERPS (Ethernet Ring Protection Switching) ITU-T G.8032, протокол Spanning Tree (802.1s MSTP) и резервную систему электропитания для подключения к промышленной автоматизированной сети заказчика, что повышает надежность и бесперебойность работы системы в сложных производственных условиях. В некоторых простых кольцевых сетях время восстановления канала передачи данных может составлять всего 10 мс.

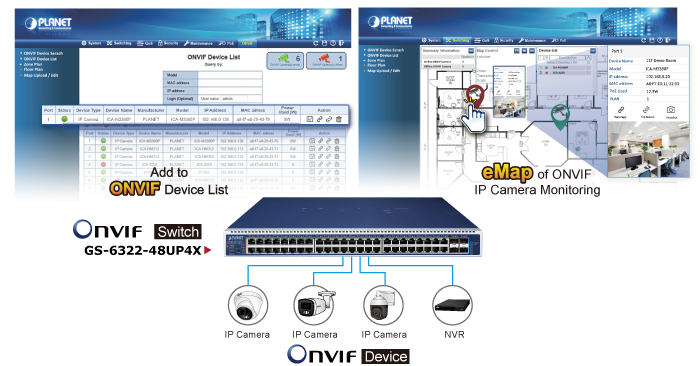

Удобное обнаружение и работа с устройствами ONVIF
GS-6322-48UP4X поддерживает функцию ONVIF, специально разработанную для взаимодействия с системами IP-видеонаблюдения. В графическом интерфейсе достаточно одного щелчка мыши, чтобы найти и отобразить все устройства ONVIF через сетевое приложение. Кроме того, клиенты могут загружать карту этаэа на коммутатор, что позволяет развернуть любые устройства видеонаблюдения для упрощения осмотра и планирования. Кроме того, клиенты могут получать информацию о состоянии видеонаблюдения в режиме реального времени, а также информацию о состоянии онлайн/офлайн, а также управлять перезагрузкой по PoE через графический интерфейс.
Встроенные функции PoE для управления оборудованием PoE
Будучи управляемым коммутатором PoE для сетей видеонаблюдения, беспроводных сетей и сетей VoIP, GS-6322-48UP4X обладает следующими специальными функциями управления PoE:

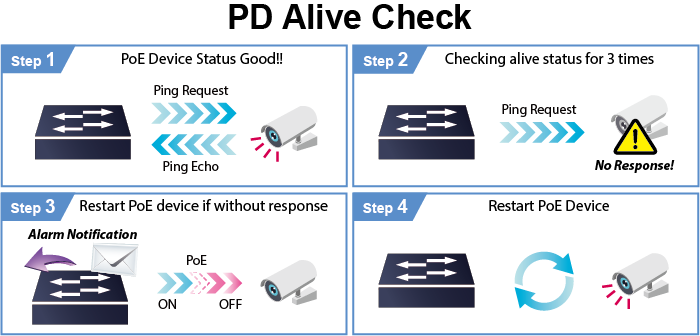

Проверка работоспособности устройства PoE (PD alive check)
GS-6322-48UP4X можно настроить для мониторинга состояния PD устройства в режиме реального времени посредством эхо-запроса. Как только PD перестанет работать и отвечать, коммутатор сбросит питание порта PoE и вернет PD в работу. Это значительно повысит надежность сети и снизит нагрузку на администратора.

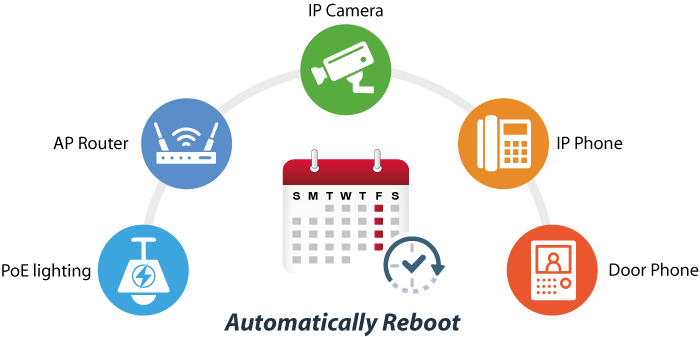

Запланированный сброс питания (Scheduled Power Recycling)
GS-6322-48UP4X позволяет перезагружать каждую из подключенных IP-камер PoE или точек беспроводного доступа PoE согласно расписанию. Тем самым он уменьшает вероятность сбоя IP-камеры или точки доступа в результате переполнения буфера.

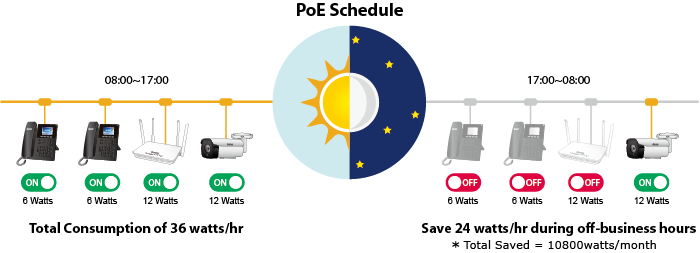

PoE Schedule экономит электроэнергию
В соответствии с тенденциями экономии энергии во всем мире и вкладом в защиту окружающей среды, GS-6322-48UP4X может эффективно управлять источником питания. Функция «Расписание PoE» помогает вам включать или отключать подачу питания PoE для каждого порта PoE в течение определенных интервалов времени. Эта функция поможет малым и средним предприятиям экономить электроэнергию и бюджет. Она также повышает безопасность, отключая PD, которые не должны использоваться в нерабочее время.

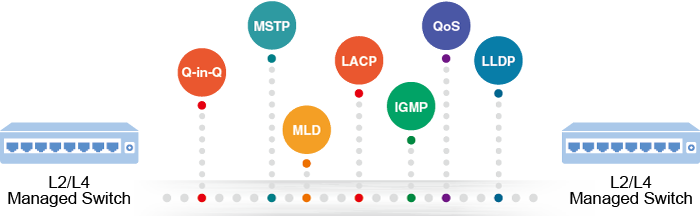

Надежные функции уровня 2
GS-6322-48UP4X можно запрограммировать для расширенных функций управления коммутатором уровня 2, таких как динамическое агрегирование каналов портов, VLAN с тегами 802.1Q, Q-in-Q VLAN, частная VLAN, протокол Multiple Spanning Tree Protocol (MSTP), QoS уровней 2-4, контроль пропускной способности, отслеживание IGMP и отслеживание MLD. Благодаря агрегированию поддерживающих портов серия IGS-6325 позволяет работать с высокоскоростной магистральной группой, которая имеет несколько портов, а также поддерживает аварийное переключение.
Мощная сетевая безопасность
Серия IGS-6325 поддерживает список управления доступом (Access Control List) уровней от 2 до 4 для обеспечения безопасности на периферии. Его можно использовать для ограничения доступа к сети путем отклонения пакетов на основе IP-адреса источника и назначения, портов TCP/UDP или определенных типичных сетевых приложений. Его механизм защиты также включает аутентификацию пользователей и устройств на основе портов 802.1X и MAC-адресов. Благодаря функции частной VLAN связь между граничными портами можно предотвратить, чтобы обеспечить конфиденциальность пользователя.
Расширенная защита IP-сети
GS-6322-48UP4X также поддерживает функции DHCP Snooping, IP Source Guard и Dynamic ARP Inspection для предотвращения атаки IP snooping и отбрасывания ARP-пакетов с недопустимым MAC-адресом. Сетевой администратор теперь может создавать высокозащищенные корпоративные сети со значительно меньшими затратами времени и усилий.

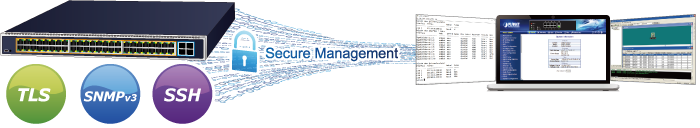

Эффективное управление
Для эффективного управления GS-6322-48UP4X оснащен интерфейсами командной строки, веб-интерфейсом и SNMP.
Для стандартного программного обеспечения мониторинга и управления оно предлагает соединение SNMPv3, которое шифрует содержимое пакета в каждом сеансе для безопасного удаленного управления.
Интеллектуальный механизм диагностики SFP
The GS-6322-48UP4X поддерживает функцию SFP-DDM (Digital Diagnostic Monitor), которая позволяет сетевому администратору легко отслеживать параметры SFP в режиме реального времени, такие как выходная оптическая мощность, входная оптическая мощность, температура, ток смещения лазера и напряжение питания приемопередатчика.

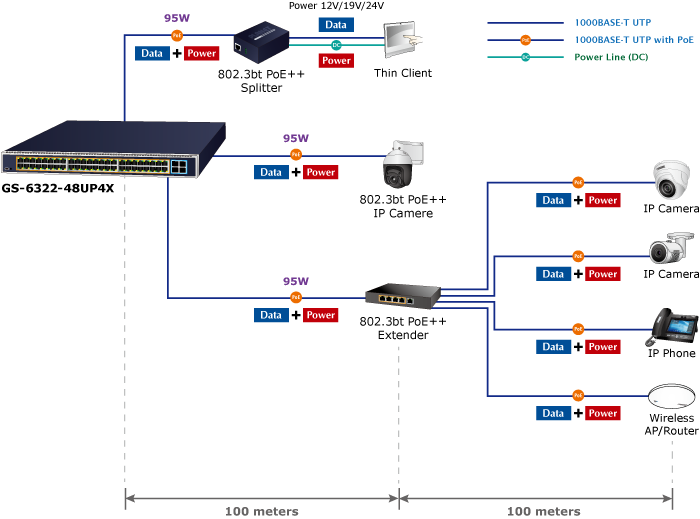

Сеть IEEE 802.3bt/Ultra PoE
PLANET GS-6322-48UP4X позволяет легко построить сетевое решение Ultra PoE в системе кибербезопасности для предприятий. Например, он может работать с POS-системой и тонким клиентом, обеспечивая комплексную защиту безопасности современного бизнеса. Разветвитель PoE++ GS-6322-24P4X и POE-173S/IPOE-173S 802.3bt работают в паре, обеспечивая самый простой способ подачи питания на устройства Ethernet, которым требуется высокая потребляемая мощность. Получая данные и питание от GS-6322-24P4X, POE-173S/IPOE-173S разделяет цифровые данные и питание на несколько дополнительных выходов (12 В, 19 В или 24 В постоянного тока) для устройств без PoE, таких как ноутбуки, тонкие клиенты, POS-терминалы, сетевые PTZ-камеры (поворот, наклон и масштабирование), скоростные купольные камеры PTZ, IP-телефоны с цветным сенсорным экраном, многоканальные точки доступа к беспроводной локальной сети и другие сетевые устройства на расстоянии до 100 метров.

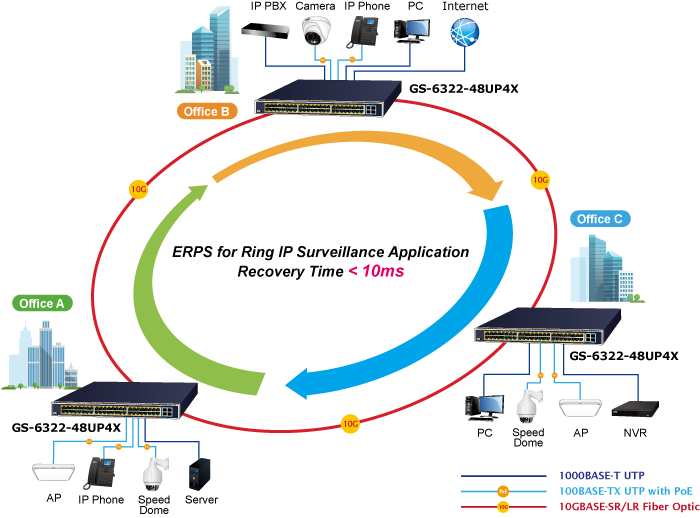

Оптимальное резервное кольцо для более быстрого восстановления управляемой сети
GS-6322-48UP4X поддерживает технологию резервного кольца и обладает мощной, быстрой функцией самовосстановления для предотвращения сбоев и внешних вторжений. В его состав входят передовые технологии ITU-T G.8032 ERPS (Ethernet Ring Protection Switching) и протокол Spanning Tree Protocol (802.1w RSTP), интегрированные в сеть заказчика для повышения надежности системы и времени безотказной работы в сложных условиях. В простой кольцевой сети время восстановления может составлять менее 10 мс, что позволяет быстро восстановить работу сети управления.
Physical Port
802.3bt Power over Ethernet
Layer 3 Features
Layer 2 Features
Quality of Service
Multicast
Security
Management
Power Management
| Hardware Specifications | |
|---|---|
| Copper Ports | 48 10/100/1000BASE-T RJ45 auto-MDI/MDI-X ports |
| SFP+ Slots | 4 10GBASE-SR/LR SFP+ interfaces (Port-49 to Port-52) Compatible with 1000BASE-SX/LX/BX SFP and 2.5G SFP transceiver |
| Console | 1 x USB Type C port (115200, 8, N, 1) |
| Reset Button | > 5 sec: Factory default |
| Dimensions (W x D x H) | 444x331x44mm, 1U height |
| Weight | 5478g |
| Power Consumption | Max. 49.8 watts/ 170.03BTU(Power on without any connection) Max. 3361 watts/ 11458.26 BTU(Full loading) |
| Power Requirements | Single 2000W PSU: AC 100~240V, 50/60Hz, 10.5A Dual 2000W PSUs: AC 100~240V, 50/60Hz, 21A |
| ESD Protection | 6KV DC |
| Fan | 3 smart fans |
| LED | System: R.O. (Green) Ring (Green) PWR1 (Green) PWR2 (Green) PoE Ethernet Interfaces (Port-1 to Port-48): af/at PoE (Amber) bt PoE/UPOE (Green) Ethernet Interfaces (Port-1 to Port-48): 1000 LNK/ACT (Green), 10/100 LNK/ACT (Amber) 1000/2500/10G SFP+ Interfaces (Port-49 to Port-52): 1 G/2.5G (Green, 10G (Amber) |
| Network Cables | 1G/100M BASE-T: 1G – Cat 5e/6/6A/7 100M – Cat 5/5e/6/6A/7 Cat 5/5e/6/6A/7 UTP cable (maximum 100 meters) 10GBASE-LR/SR/BX: 50/125μm or 62.5/125μm multi-mode fiber optic cable, up to 300m 9/125μm single-mode fiber optic cable, up to 60km |
| Switching | |
| Switch Architecture | Store-and-Forward |
| Switch Fabric | 176Gbps/non-blocking |
| Throughput | 130Mpps@64Bytes |
| Address Table | 32K entries, automatic source address learning and aging |
| Shared Data Buffer | 32M bits |
| Flow Control | IEEE 802.3x pause frame for full duplex Back pressure for half duplex |
| RING | Support ERPS, complies with ITU-T G.8032 Recovery time Recovery time |
| Jumbo Frame | 10K bytes |
| Power over Ethernet | |
| PoE Standard | 802.3bt PoE++ PSE Backward compatible with IEEE 802.3af/802.3at PoE PSE |
| PoE Power Supply Type | 802.3bt UPoE End-span Mid-span Force |
| PoE Power Output | Per port 54V DC 802.3bt Type-4 mode, Port-1 to Port-48: maximum 90 watts UPoE mode, Port-1 to Port-48: maximum 95 watts End-span mode: maximum 36 watts Mid-span mode: maximum 36 watts Force mode: maximum 60 watts |
| Power Pin Assignment | 802.3bt: 1/2(-), 3/6(+), 4/5(+), 7/8(-) UPoE: 1/2(-), 3/6(+), 4/5(+), 7/8(-) End-span: 1/2(-), 3/6(+) Mid-span: 4/5(+), 7/8(-) |
| PoE Power Budget | Up to 3200 Watt |
| PoE Management Functions | |
| Active PoE device alive detects | Yes |
| PoE Power Recycle | Yes, daily or predefined schedule |
| PoE Schedule | 4 schedule profiles |
| PoE Extend Mode | Yes, max. 160 to 200 meters |
| PoE System Management | System PoE Admin control Total PoE power budget control Auto power input and PoE budget control PoE Legacy mode Over-temperature threshold alarm PoE usage threshold alarm |
| PoE Port Management | Port Enable/Disable/Schedule PoE mode control 802.3bt UPoE 802.3at End-span 802.3at Mid-span Force mode Port Priority |
| Layer 3 Functions | |
| IP Interfaces | Max. 128 VLAN interfaces |
| Routing Table | Max. 128 routing entries |
| Routing Protocols | IPv4 RIPv1/v2 dynamic routing IPv4 OSPFv2 dynamic routing IPv6 OSPFv3 dynamic routing IPv4 hardware static routing IPv6 hardware static routing |
| Layer 2 Management Functions | |
| Port Configuration | Port disable/enable Auto-negotiation 10/100/1000Mbps full and half duplex mode selection Flow control disable/enable Port link capability control |
| Port Status | Display each port’s speed duplex mode, link status, flow control status, auto-negotiation status, trunk status |
| Port Mirroring | TX/RX/Both Many-to-1 monitor |
| VLAN | 802.1Q tagged VLAN Q-in-Q tunneling Private VLAN Edge (PVE) MAC-based VLAN Protocol-based VLAN Voice VLAN MVR (Multicast VLAN registration) Out of 4096 VLAN IDs |
| Link Aggregation | IEEE 802.3ad LACP/static trunk Supports 3 trunk groups with 4 ports per trunk group |
| Spanning Tree Protocol | IEEE 802.1D Spanning Tree Protocol (STP) IEEE 802.1w Rapid Spanning Tree Protocol (RSTP) IEEE 802.1s Multiple Spanning Tree Protocol (MSTP) |
| IGMP Snooping | IPv4 IGMP (v1/v2/v3) snooping IPv4 IGMP querier mode support Supports 255 IGMP groups |
| MLD Snooping | IPv6 MLD (v1/v2) snooping, IPv6 MLD querier mode support Supports 255 MLD groups |
| QoS | Traffic classification based, strict priority and WRR 8-level priority for switching: Port number 802.1p priority 802.1Q VLAN tag DSCP/ToS field in IP packet |
| Bandwidth Control | Per port bandwidth control Ingress: 100Kbps~1000Mbps Egress: 100Kbps~1000Mbps |
| Security Functions | |
| Access Control List | IP-based ACL/MAC-based ACL ACL based on: MAC Address IP Address Ethertype Protocol Type VLAN ID DSCP 802.1p Priority Up to 256 entries |
| Security | Port security IP source guard, up to 512 entries Dynamic ARP inspection, up to 1K entries Command line authority control based on user level Static MAC address, up to 64 entries |
| AAA | RADIUS client TACACS+ client |
| Network Access Control | IEEE 802.1x port-based network access control MAC-based authentication Local/RADIUS authentication |
| Management | |
| Basic Management Interfaces | Console; Telnet; Web browser; SNMP v1, v2c |
| Secure Management Interfaces | SSHv2, TLSv1.2, SSL, SNMP v3 |
| SNMP MIBs | RFC 1213 MIB-II RFC 1493 Bridge MIB RFC 1643 Ethernet MIB RFC 2863 Interface MIB RFC 2665 Ether-Like MIB RFC 2819 RMON MIB (Groups 1, 2, 3 and 9) RFC 2737 Entity MIB RFC 2618 RADIUS Client MIB RFC 2863 IF-MIB RFC 2933 IGMP-STD-MIB RFC 3411 SNMP-Frameworks-MIB RFC 4292 IP Forward MIB RFC 4293 IP MIB RFC 4836 MAU-MIB IEEE 802.1X PAE LLDP MAU-MIB PowerEthernet MIB |
| Standards Conformance | |
| Regulatory Compliance | FCC Part 15 Class A, CE |
| Standards Compliance | IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX/100BASE-FX IEEE 802.3z Gigabit SX/LX IEEE 802.3ab Gigabit 1000T IEEE 802.3ae 10Gigabit Ethernet IEEE 802.3x flow control and back pressure IEEE 802.3ad port trunk with LACP IEEE 802.1D Spanning Tree Protocol IEEE 802.1w Rapid Spanning Tree Protocol IEEE 802.1s Multiple Spanning Tree Protocol IEEE 802.1p Class of Service IEEE 802.1Q VLAN tagging IEEE 802.1ad Q-in-Q VLAN stacking IEEE 802.1X Port Authentication Network Control IEEE 802.1ab LLDP IEEE 802.3ah OAM IEEE 802.3af Power over Ethernet IEEE 802.3at Power over Ethernet Plus IEEE 802.3bt Power over Ethernet Plus Plus RFC 768 UDP RFC 783 TFTP RFC 791 IP RFC 792 ICMP RFC 2068 HTTP RFC 1112 IGMP v1 RFC 2236 IGMP v2 RFC 3376 IGMP version 3 RFC 2710 MLD version 1 RFC 3810 MLD version 2 RFC 2328 OSPF v2 RFC 5340 OSPF v3 RFC 2453 RIP v2 ITU-T G.8032 ERPS Ring ITU-T Y.1731 Performance Monitoring |
| Environment | |
| Operating | Temperature: 0 ~ 50 degrees C Relative Humidity: 5 ~ 95% (non-condensing) |
| Storage | Temperature: -10 ~ 70 degrees C Relative Humidity: 5 ~ 95% (non-condensing) |
| Дата | Версия | Описание | Скачать |
|---|---|---|---|
| 22.08.2025 | 1.0 | GS-6322-48UP4X |
|
| Дата | Версия | Описание | Скачать |
|---|---|---|---|
| 22.08.2025 | 1.2 | Initial release. |
|
| Дата | Версия | Описание | Скачать |
|---|---|---|---|
| 22.08.2025 | 1.1 | Initial release. |
|
| Информация для заказа | |
|---|---|
GS-6322-48UP4X | L3 48-Port 10/100/1000T 802.3bt PoE + 4-Port 10G SFP+ Managed Switch with dual modular power supply slots |
PWR-CRPS2000 | 2000W CRPS Power Supply, 100-240VAC |
PWR-CRPS1200 | 1200W CRPS Power Supply, 100-240VAC |
PWR-CRPS920 | 920W CRPS Power Supply, 100-240VAC |
