Централизованное управление питанием для сетей Gigabit Ethernet

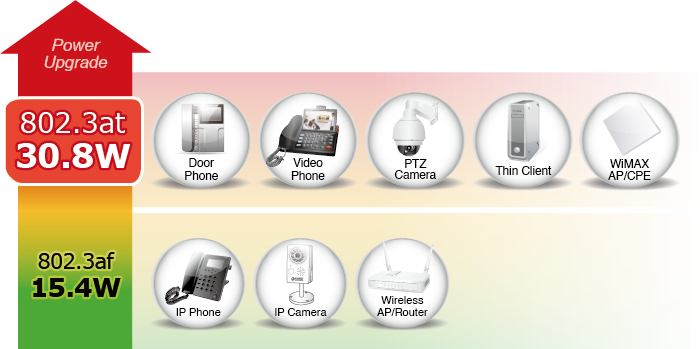

Для облегчения работы сетевых приложений PoE мощностью 30 Вт с гигабитной скоростью передачи PLANET GSW-1820HP оснащен 16 портами 10/100/1000BASE-T Gigabit Ethernet и 2 интерфейсами SFP 1000BASE-X с внутренней системой питания. При общей мощности PoE 250 Вт он обеспечивает высокопроизводительные возможности Gigabit IEEE 802.3af PoE (до 15,4 Вт) и IEEE 802.3at PoE+ (до 30 Вт) на всех портах.
Предлагая надежную технологию коммутации и расширенные сетевые функции, GSW-1820HP оптимизирует установку и управление питанием сетевых устройств, таких как точки беспроводного доступа, телефоны VoIP и камеры видеонаблюдения. Это также сокращает время и затраты на развертывание за счет интеграции коммутации питания и данных в одном устройстве и освобождает сетевые устройства от ограничений по расположению розеток и дополнительной проводки переменного тока.
Качественное решение для PoE-видеонаблюдения

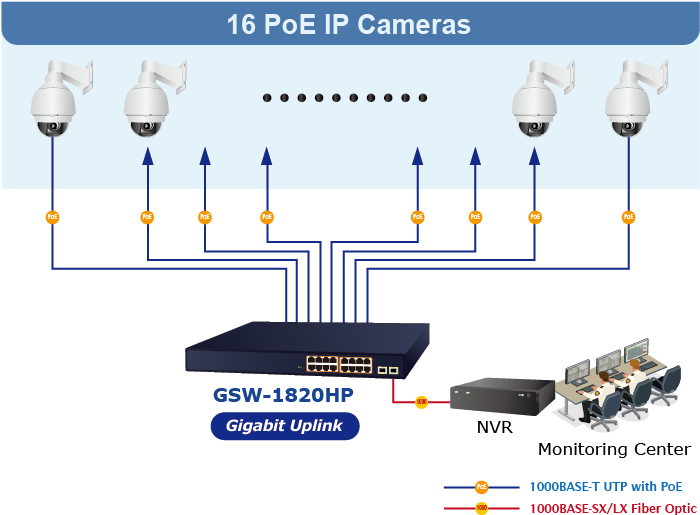

GSW-1820HP представляет собой идеальную безопасную систему наблюдения при низкой общей стоимости. GSW-1820HP имеет 16 портов 10/100/1000 Мбит/с 802.3at PoE+, способных одновременно подавать достаточную мощность PoE для 16 IP-камер IEEE 802.3af/IEEE 802.3at PoE+. Он также может подключаться к одному 16-канальному NVR или двум 8-канальным NVR, подключенным к магистральному коммутатору и центру мониторинга. Благодаря такой высокопроизводительной архитектуре коммутатора записанные видеофайлы с IP-камер PoE могут быть сохранены в системе NVR, где администратор может контролировать изображения наблюдения как в локальной локальной сети, так и на удаленных объектах.

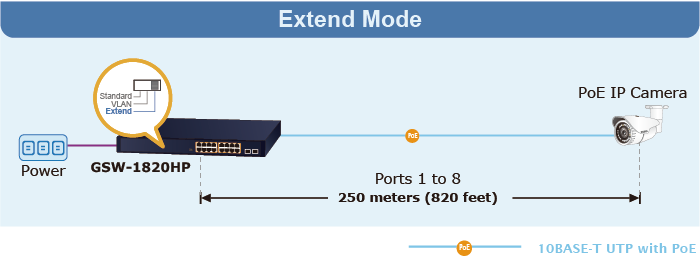

Увеличение дальности передачи данных по Ethernet

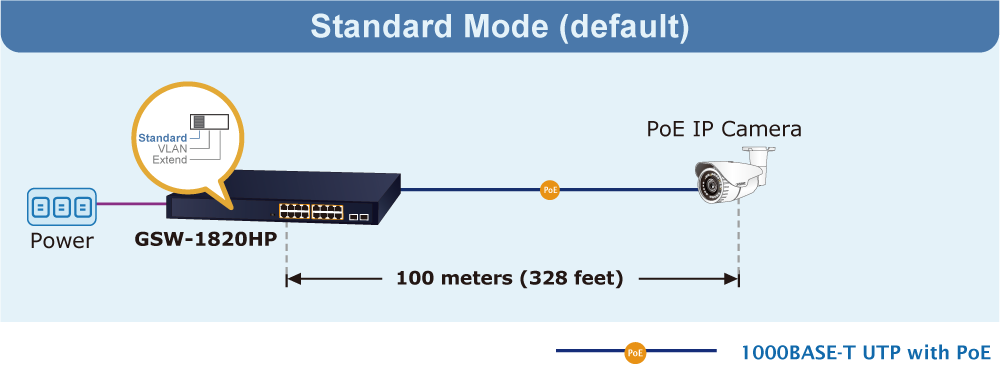

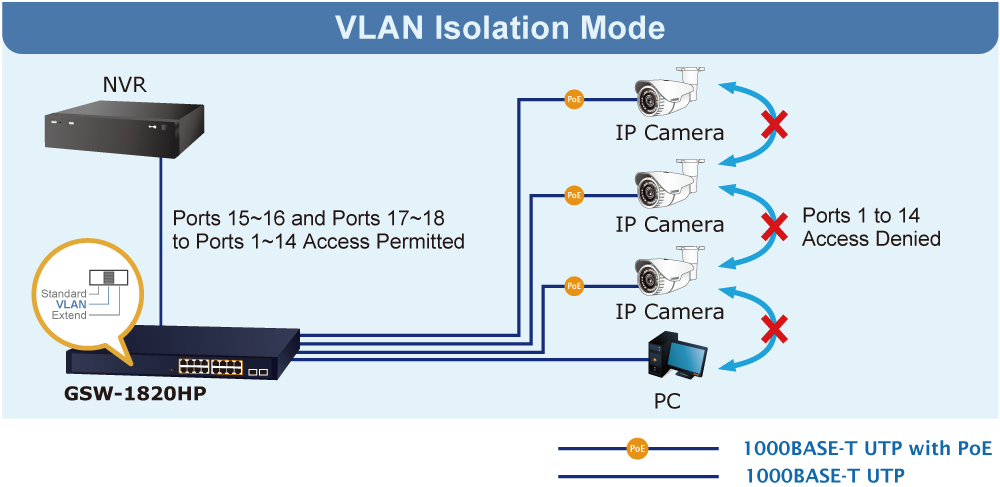

DIP-переключатель обеспечивает режимы работы «Standard», «VLAN» и «Extend».
Благодаря этой новой функции GSW-1820HP обеспечивает увеличение дальности 802.3at PoE+, тем самым снижая расходы на прокладку кабелей.

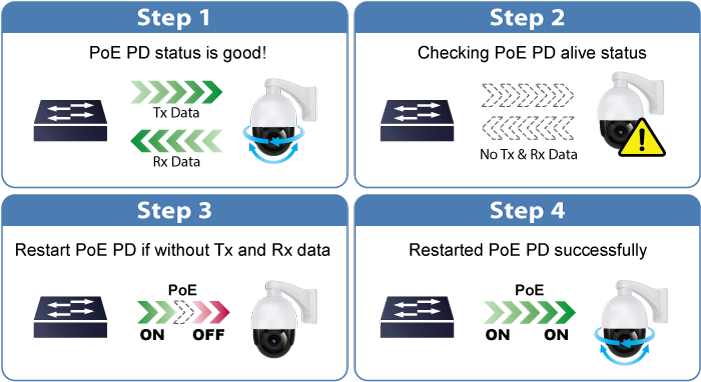

Проверка работоспособности устройства PoE (PD alive check)
GSW-1820HP можно настроить для мониторинга состояния PD устройства в режиме реального времени посредством эхо-запроса. Как только PD перестанет работать и отвечать, коммутатор сбросит питание порта PoE и вернет PD в работу. Это значительно повысит надежность сети и снизит нагрузку на администратора.
Экономный дизайн
В GSW-1820HP используется новая схемотехника, в которой реализованы две передовые технологии Green Networking:
Функция экономии энергии Link Down в режиме ожидания GSW-1820HP соответствует стандарту IEEE 802.3az Energy Efficient Ethernet (EEE) и автоматически снижает мощность для данного порта, когда он не подключен. Технология Intelligent Scales Power активно определяет соответствующий уровень мощности в зависимости от длины кабеля. При подключении к GSW-1820HP с помощью кабеля Ethernet длиной более 20 м устройство может получить максимальную экономию энергии, поскольку GSW-1820HP автоматически определяет длину кабеля Ethernet и снижает энергопотребление. Подключенное устройство позволяет существенно снизить общее энергопотребление, что вносит существенный вклад в экономию электроэнергии.
Гибкое решение расширения
Два слота SFP, встроенные в GSW-1820HP, совместимы с трансиверами 1000BASE-SX/LX , при помощи которых коммутатор можно связять с магистральным оборудованием и центром мониторинга на большом расстоянии. Расстояние можно увеличить с 550 метров (многомодовое волокно) до 20/40/80/120 километров (одномодовое волокно или волокно WDM). Слоты SFP будут полезны для решений, использующих корпоративные центры обработки и распределения данных.
Качественное решение для PoE камер видеонаблюдения и сетевых видеорегистраторов
Коммутатор GSW-1820HP с 802.3at PoE, специально разработанный для растущих популярных приложений IP-наблюдения, позиционируется как коммутатор наблюдения для быстрого и легкого развертывания IP-камеры с PoE-питанием. Модель GSW-1820HP обеспечивает функции PoE 802.3at и 802.3af, а также 16 портов 10/100/1000BASE-T с 30-ваттным 802.3at или 15,4-ваттным 802.3af PoE с интерфейсом RJ45 и 2 дополнительными гигабитными восходящим интерфейсом SFP, поддерживающими высокую скорость передачи данных. -скорость передачи изображений и видео наблюдения.

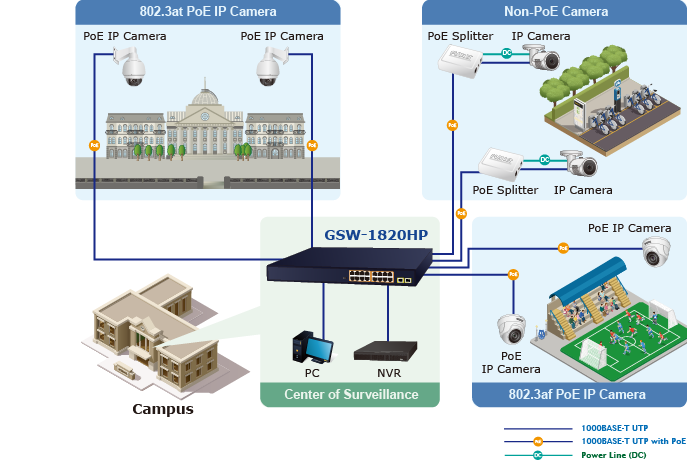

PoE сеть учреждения/предприятия
На базе оснащенного 16 портами PoE GSW-1820HP можно легко создать систему связи и питания, которая станет основой для службы IP-телефонии, сети IP-камер и беспроводных точек доступа. Беспроводные точки доступа и камеры могут быть установлены внутри здания или кампуса, создавая беспроводную сеть и систему видеонаблюдения. Не требующий установки розеток сети переменного тока для каждого устройства, коммутатор делает развертывание проще и эффективнее.
Physical Port
Power over Ethernet
Switching
Hardware
Hardware Specifications | |
---|---|
10/100/1000BASE-T Copper Ports | 16 auto-MDI/MDI-X ports |
802.3af/802.3at PoE+ Injector Port | 16 |
1000BASE-X SFP/mini-GBIC Slots | 2 |
DIP Switch | Selectable operation mode Standard VLAN Extend |
Dimensions (W x D x H) | 441 x 207 x 44 mm (1U height) |
Enclosure | Metal |
Weight | 2.35kg |
Power Requirements | 100~240V AC, 50/60Hz,5A max. |
Power Consumption/Dissipation | Max. 262 watts/893 BTU |
Thermal Fan | 2 |
Protection | 6KV surge protection 8KV ESD protection |
LED Indicators | System: Power (Green) PoE Usage 80% (Green) 10/100/1000T RJ45 Interfaces (Ports 1 to 16) 10/100/1000 LNK / ACT (Green), PoE-in-Use (Amber) 1000X SFP Interfaces (Ports 17 to 18) 1000 LNK / ACT (Green) |
Switching | |
Switch Architecture | Store-and-Forward |
Switch Fabric | 36Gbps/non-blocking |
Switch Throughput@64bytes | 26.8Mpps |
MAC Address Table | 8K entries |
Jumbo Frame | 9216 bytes |
Flow Control | IEEE 802.3x pause frame for full duplex; back pressure for half duplex |
Power over Ethernet | |
PoE Standard | IEEE 802.3at Power over Ethernet Plus/PSE Backward compatible with IEEE 802.3af Power over Ethernet |
PoE Power Supply Type | End-span: 1/2 (+), 3/6 (-) |
PoE Power Output | Per port 54V DC, 300mA. max. 15.4 watts (IEEE 802.3af) Per port 54V DC, 600mA. max. 30 watts (IEEE 802.3at) |
PD Alive Check | Yes |
PoE Power Budget | 250 watts |
Number of PDs, 7 watts | 16 |
Number of PDs, 15.4 watts | 16 |
Number of PDs, 30 watts | 8 |
Standards Conformance | |
Regulatory Compliance | FCC Part 15 Class A, CE |
Standards Compliance | IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX IEEE 802.3ab Gigabit 1000BASE-T IEEE 802.3z Gigabit SX/LX IEEE 802.3x flow control and back pressure IEEE 802.3af Power over Ethernet IEEE 802.3at Power over Ethernet Plus IEEE 802.3az Energy-Efficient Ethernet |
Environment | |
Operating | Temperature: 0 ~ 50 degrees C Relative Humidity: 5 ~ 95% (non-condensing) |
Storage | Temperature: -10 ~ 70 degrees C Relative Humidity: 5 ~ 95% (non-condensing) |
Дата | Версия | Описание | Скачать |
---|---|---|---|
02.02.2024 | 3.0 | GSW-1820HP |
![]() |
Дата | Версия | Описание | Скачать |
---|---|---|---|
29.12.2023 | 5.0 | Release for hardeare version 5.0. |
![]() |
Информация для заказа | |
---|---|
GSW-1820HP | 16-Port 10/100/1000T 802.3at PoE + 2-Port 1000X SFP Gigabit Ethernet Switch |
