Доступный PoE-коммутатор для системных интеграторов
PLANET GSW-2620HP, идеальный гигабитный коммутатор PoE, обеспечивает экономичное преимущество для локальных сетей малого и среднего бизнеса. Предлагая коммутацию пакетов данных уровня 2 и стабильную работу, эта модель также соответствует стандарту IEEE 802.3at Power over Ethernet Plus (PoE+) по доступной цене. GSW-2620HP оснащен 24 портами 10/100/1000BASE-T Gigabit Ethernet и 2 интерфейсами SFP 1000BASE-X с внутренней системой питания. Его 24 порта Gigabit Ethernet интегрированы с функцией инжектора 802.3at PoE+. Он предлагает монтируемое в стойку, безопасное и надежное решение по электропитанию для предприятий малого и среднего бизнеса, развертывающих сети Power over Ethernet.

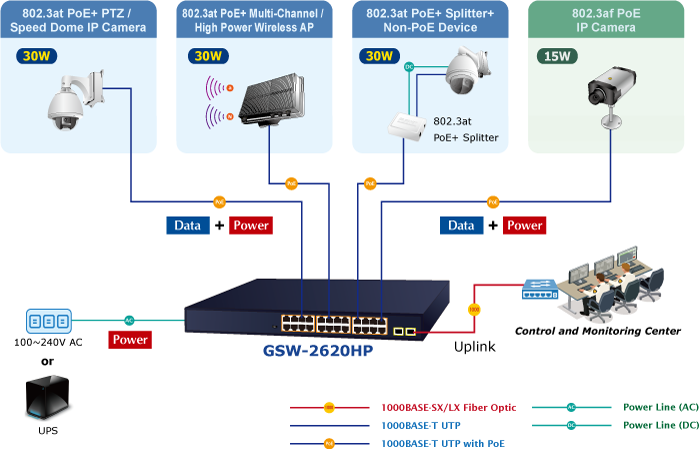

Коммутатор стандарта IEEE 802.3at PoE+
Схемы питания PoE, соответствующие стандарту IEEE 802.3at/af, позволяют GSW-2620HP передавать данные на гигабитной скорости и до 30 Вт мощности на порт до 24 PoE-совместимых устройств с питанием (PD) с совокупным бюджетом выходной мощности до 250 Вт. GSW-2620HP обеспечивает большую гибкость требований к питанию для всех типов PD при доступных затратах на установку.
Увеличение дистанции передачи данных

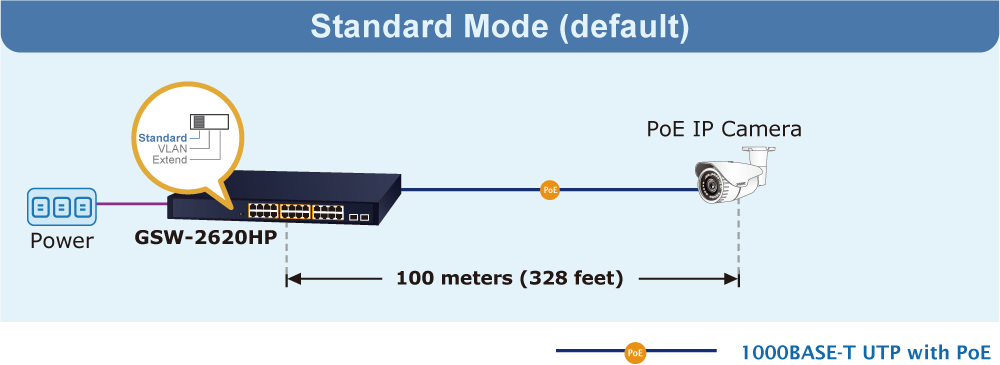

Встроенный твердотельный DIP-переключатель обеспечивает режимы работы «Standard», «VLAN» и «Extend». GSW-2620HP работает как обычный коммутатор IEEE 802.3at PoE+ в режиме работы «Standard».

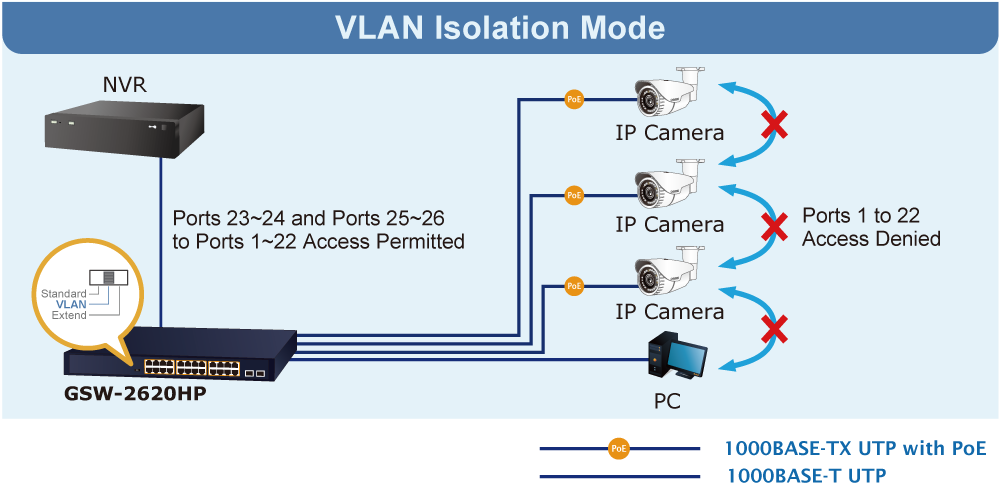

Режим работы «VLAN» включает функцию VLAN на основе порта, которая помогает предотвратить влияние многоадресной или широковещательной атаки IP-камеры друг на друга.

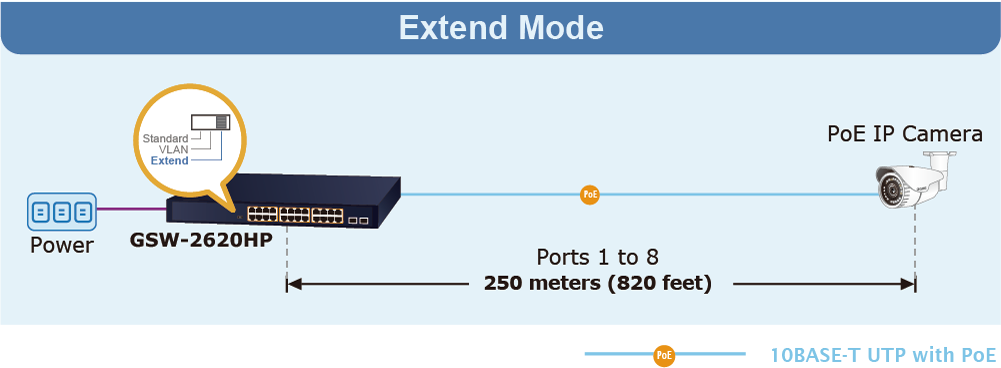

В режиме работы «Extend» GSW-2620HP работает для каждого порта в дуплексном режиме со скоростью 10 Мбит/с, но поддерживает выходную мощность PoE 25 Вт на расстоянии до 250 метров, преодолевая ограничение в 100 метров для кабеля Ethernet UTP. Благодаря этой совершенно новой функции GSW-2620HP обеспечивает дополнительное решение для расширения расстояния 802.3at PoE+, тем самым экономя затраты на установку кабеля Ethernet.

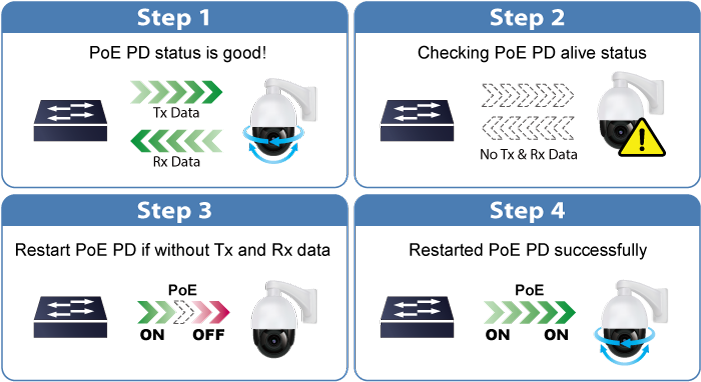

Проверка работоспособности устройства PoE (PD alive check)
GSW-2620HP можно настроить для мониторинга состояния PD устройства в режиме реального времени посредством эхо-запроса. Как только PD перестанет работать и отвечать, коммутатор сбросит питание порта PoE и вернет PD в работу. Это значительно повысит надежность сети и снизит нагрузку на администратора.
Энергосберегающее устройство
В GSW-2620HP используется новая схемотехника, в которой реализованы две передовые технологии Green Networking:
Функция экономии энергии Link Down в режиме ожидания GSW-2620HP соответствует стандарту IEEE 802.3az Energy Efficient Ethernet (EEE) и автоматически снижает мощность для данного порта, когда он не подключен. Технология Intelligent Scales Power активно определяет соответствующий уровень мощности в зависимости от длины кабеля. При подключении к GSW-2620HP с помощью кабеля Ethernet длиной более 20 м устройство может получить максимальную экономию энергии, поскольку GSW-2620HP автоматически определяет длину кабеля Ethernet и снижает энергопотребление. Подключенное устройство позволяет существенно снизить общее энергопотребление, что вносит существенный вклад в экономию электроэнергии.
Легкость установки и подключения кабелей
Поскольку данные и питание PoE передаются по одному кабелю, GSW-2620HP позволяет уменьшить потребность в дополнительных кабелях и электрических розетках на стене, потолке или в любом труднодоступном месте. Это помогает снизить затраты на установку и упростить процесс установки. Все медные интерфейсы RJ45 устройства GSW-2620HP поддерживают автосогласование 10/100/1000 Мбит/с для оптимального определения скорости через кабель RJ45 категории 6, 5 или 5e. Он также поддерживает стандарт auto-MDI/MDI-X, который может определять тип подключения к любому устройству Ethernet без необходимости использования специальных прямых или перекрестных кабелей.
Гибкое решение расширения
Два слота SFP, встроенные в GSW-2620HP, совместимы с трансиверами 1000BASE-SX/LX , при помощи которых коммутатор можно связять с магистральным оборудованием и центром мониторинга на большом расстоянии. Расстояние можно увеличить с 550 метров (многомодовое волокно) до 20/40/80/120 километров (одномодовое волокно или волокно WDM). Слоты SFP будут полезны для решений, использующих корпоративные центры обработки и распределения данных.

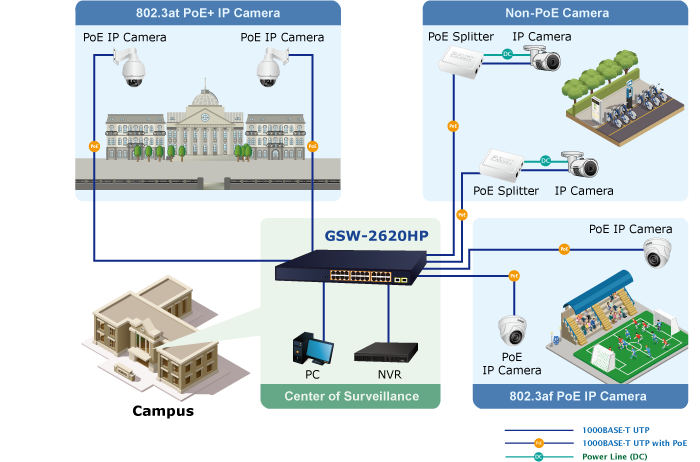

Идеальное решение для интеграции системы видеонаблюдения NVR
GSW-2620HP представляет собой идеальную, безопасную систему наблюдения при более низкой общей стоимости; GSW-2620HP имеет 24 порта 10/100/1000 Мбит/с 802.3at PoE, способные одновременно подавать достаточную мощность PoE для 24 IP-камер IEEE 802.3af/8 IEEE 802.3at PoE. Он также может подключаться к одному 25-канальному NVR или двум 16-канальным NVR-системам, подключенным к магистральному коммутатору и центру мониторинга. Благодаря такой высокопроизводительной архитектуре коммутатора записанные видеофайлы с IP-камер PoE могут быть сохранены в системе NVR, что позволяет администраторам контролировать и отслеживать изображения наблюдения как в локальной локальной сети, так и на удаленных объектах.

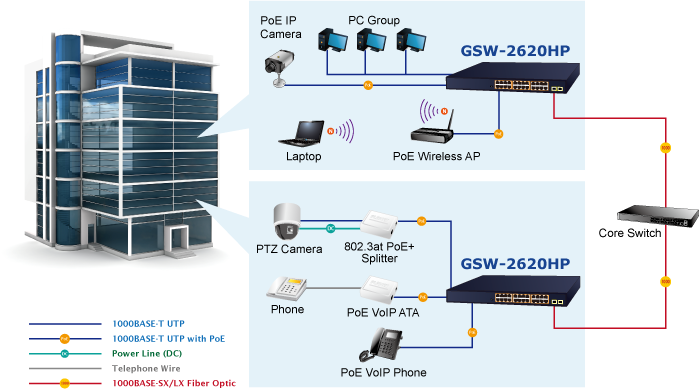

PoE сеть учреждения/предприятия
Имея 24 встроенных интерфейса питания PoE, GSW-2620HP может легко создать систему питания, позволяющую централизованно управлять системой IP-телефонии, системой IP-камер и группой беспроводных точек доступа для предприятий. GSW-2620HP обеспечивает подключение к сети Gigabit Ethernet, совместимое со стандартом 802.3af/at, с высокой производительностью и экономичными преимуществами для растущего числа IP-телефонов PoE, IP-камер PoE, точек беспроводного доступа PoE и других устройств, применяемых на периферии сети малого или среднего предприятия.
Physical Port
Power over Ethernet
Switching
Hardware
Hardware Specifications | |
---|---|
10/100/1000BASE-T Copper Ports | 24 auto-MDI/MDI-X ports |
802.3af/802.3at PoE+ Injector Port | 24 |
1000BASE-X SFP/mini-GBIC Slots | 2 |
DIP Switch | Selectable operation mode Standard VLAN Extend |
Dimensions (W x D x H) | 441 x 207 x 44 mm (1U height) |
Enclosure | Metal |
Weight | 2.44kg |
Power Requirements | 100~240V AC, 50/60Hz, 5A max. |
Power Consumption/Dissipation | Max. 272 watts/928 BTU |
Thermal Fan | 2 |
Protection | 6KV surge protection 8KV ESD protection |
LED Indicators | System: Power (Green) PoE Usage 80% (Green) 10/100/1000T RJ45 Interfaces (Ports 1 to 24) 10/100/1000 LNK / ACT (Green), PoE-in-Use (Amber) 1000X SFP Interfaces (Ports 25 to 26) 1000 LNK / ACT (Green) |
Switching | |
Switch Architecture | Store-and-Forward |
Switch Fabric | 52Gbps/non-blocking |
Switch Throughput@64bytes | 38.7Mpps |
MAC Address Table | 8K entries |
Jumbo Frame | 9216 bytes |
Flow Control | IEEE 802.3x pause frame for full duplex; back pressure for half duplex |
Power over Ethernet | |
PoE Standard | IEEE 802.3at Power over Ethernet Plus/PSE Backward compatible with IEEE 802.3af Power over Ethernet |
PoE Power Supply Type | End-span: 1/2 (+), 3/6 (-) |
PoE Power Output | Per port 54V DC, 300mA. max. 15.4 watts (IEEE 802.3af) Per port 54V DC, 600mA. max. 30 watts (IEEE 802.3at) |
PD Alive Check | Yes |
PoE Power Budget | 250 watts |
Number of PDs, 7 watts | 24 |
Number of PDs, 15.4 watts | 16 |
Number of PDs, 30 watts | 8 |
Standards Conformance | |
Regulatory Compliance | FCC Part 15 Class A, CE |
Standards Compliance | IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX IEEE 802.3ab Gigabit 1000BASE-T IEEE 802.3z Gigabit SX/LX IEEE 802.3x flow control and back pressure IEEE 802.3af Power over Ethernet IEEE 802.3at Power over Ethernet Plus IEEE 802.3az Energy-Efficient Ethernet |
Environment | |
Operating | Temperature: 0 ~ 50 degrees C Relative Humidity: 5 ~ 95% (non-condensing) |
Storage | Temperature: -10 ~ 70 degrees C Relative Humidity: 5 ~ 95% (non-condensing) |
Дата | Версия | Описание | Скачать |
---|---|---|---|
07.02.2024 | 5.0 | GSW-2620HP |
![]() |
Дата | Версия | Описание | Скачать |
---|---|---|---|
29.12.2023 | 5.0 | Release for hardeare version 5.0. |
![]() |
Информация для заказа | |
---|---|
GSW-2620HP | 24-Port 10/100/1000T 802.3at PoE + 2-Port 1000X SFP Gigabit Ethernet Switch |
