Надежная конструкция для суровых условий
PLANET IGTP-815AT — это самый маленький гигабитный медиаконвертер промышленного класса с поддержкой PoE+, оснащенный одним оптоволоконным портом 100/1000BASE-X SFP и одним медным портом 10/100/1000BASE-T 802.3at PoE+ в прочном, но компактном корпусе с классом защиты IP30. случай. Будучи способным работать при температуре от -40 до 75 градусов Цельсия, IGTP-815AT обеспечивает надежную, стабильную и непрерывную передачу данных на большие расстояния и может быть установлен в любых суровых условиях, не занимая места.
Поскольку тенденция к инфраструктуре IIoT (промышленный Интернет вещей) постепенно становится востребованной, IGTP-815AT специально разработан для упрощения развертывания промышленной сети, поскольку он оснащен функцией Plug and Play. Кроме того, он стабилен и надежен, когда речь идет о быстрой передаче данных и энергии.
IEEE 802.3at PoE +
Соответствуя стандарту IEEE 802.3at Power over Ethernet Plus (PoE+), IGTP-815AT передает данные Ethernet на гигабитной скорости и обеспечивает максимальную выходную мощность 36 Вт по дополнительному 100-метровому кабелю UTP на 802.3af/at PoE PD ( устройство с питанием), установленное в удаленном месте, где требуется достаточная и надежная потребляемая мощность. Пользователи могут легко модернизировать свои текущие сети без необходимости настройки программного обеспечения.

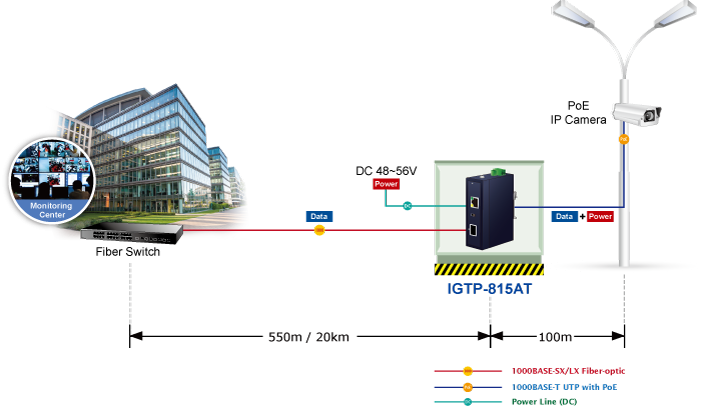

Возможность подключения по оптике поможет расширить сеть
Максимальное расстояние между PoE PSE (оборудованием источника питания) и PD по кабелю Ethernet UTP составляет 100 метров. Чтобы гибко расширить диапазон развертывания PoE, слот SFP IGTP-815AT, поддерживающий модули 100BASE-FX/1000BASE-X, SFP и многое другое, может достигать расстояния передачи до 120 км.
Интерактивное обнаружение сети

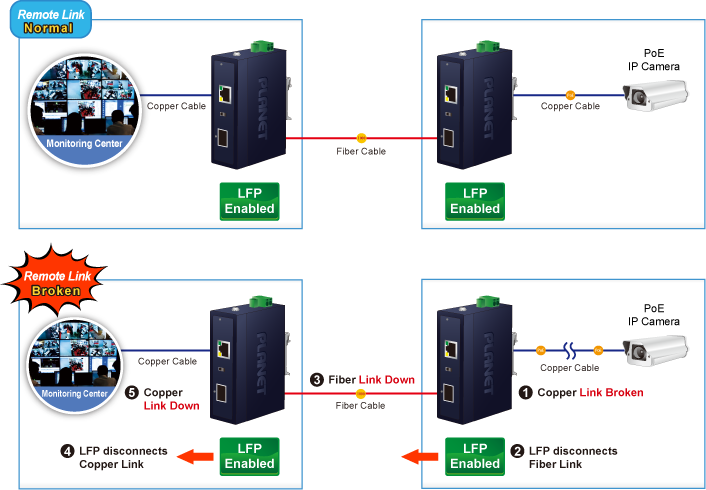

IGTP-815AT может поддерживать функцию LFP (Link Fault Passthrough) через встроенный DIP-переключатель. Функция LFP включает в себя перенос потери канала (LLCF) и возврат потери канала (LLR):
Оба из них могут немедленно предупредить администраторов о проблеме с каналом связи и обеспечить эффективное решение для мониторинга удаленной сети.
Сложные условия эксплуатации
IGTP-815AT специально разработан с использованием долговечных компонентов и прочного корпуса для надежной работы в электрически жестких и климатических условиях, таких как производственные цеха или шкафы управления дорожным движением у тротуаров. Благодаря широкому диапазону рабочих температур от -40 до 75 градусов C IGTP-815AT идеально подходит поставщикам услуг, кампусам и общественным местам для простого и эффективного развертывания наружных точек беспроводного доступа PoE, наружных IP-камер или IP-телефонов в любых местах.
Надежная защита
IGTP-815AT обеспечивает контактный разряд ±6 кВ постоянного тока и воздушный разряд ±8 кВ постоянного тока для защиты Ethernet от электростатического разряда. Он также поддерживает устойчивость к скачкам напряжения ±6 кВ для повышения стабильности продукта и защищает сети пользователей от разрушительных атак электростатического разряда, гарантируя, что поток операций не будет колебаться.

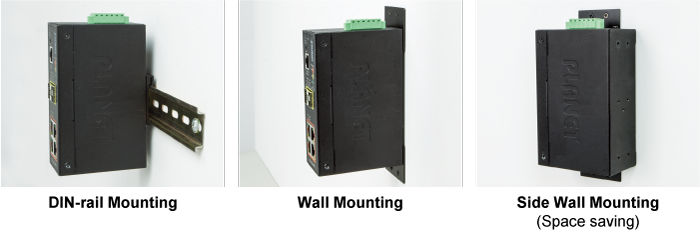

Гибкая и простая установка в ограниченном пространстве
IGTP-815AT имеет компактные размеры и специально разработан для установки в ограниченном пространстве, например, в настенном шкафу. Он может быть установлен на стену или на DIN-рейке, что делает его использование более гибким и простым в любом месте с ограниченным пространством.
Гибкое и удобное развертывание PoE с расширением гигабитного оптоволокна

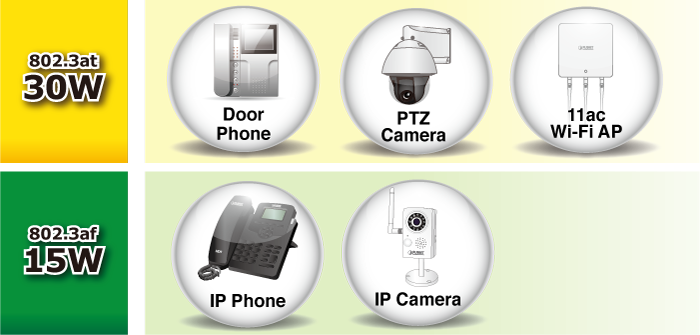

В местах, где трудно найти розетку, IGTP-815AT обеспечивает самый простой способ питания сетевого оборудования, такого как IP-камеры PTZ (Pan, Tilt & Zoom), скоростные купольные IP-камеры, VoIP-телефоны с цветным сенсорным экраном, многоканальные (IEEE 802.11a/b/g/n/ac) точки доступа к беспроводной локальной сети и другие сетевые устройства, которым для нормальной работы требуется более высокая мощность.

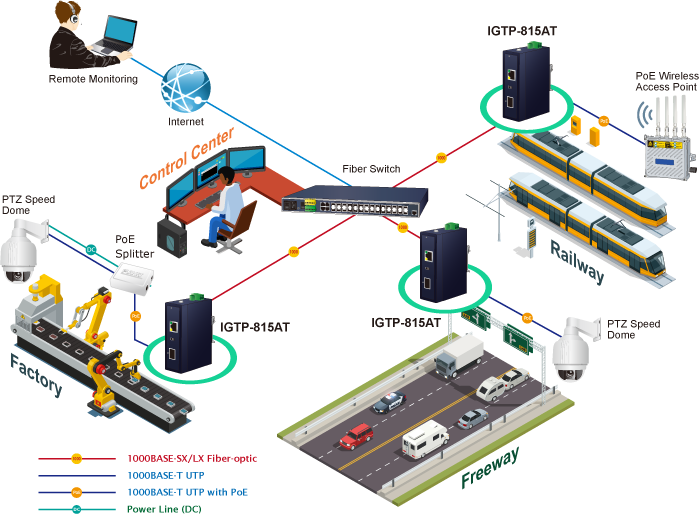

Например, пользователи могут гибко устанавливать IP-камеру безопасности, точку беспроводного доступа и другое сетевое оборудование, совместимое с IEEE 802.3af/at, в общественных местах, таких как станции, автострады, аэропорты и кампусы, для наблюдения и беспроводного роуминга.
Physical Port
Power over Ethernet
Layer 2 Features
Hardware
Industrial Case and Installation
Hardware Specifications | |
---|---|
Copper Port | 10/100/1000BASE-T Ethernet TP interface. Maximum 100m distance Auto-negotiation, auto MDI/MDI-X with PoE injector function |
SFP Slot | 1000BASE-SX/LX/BX SFP interface Compatible with 100BASE-FX SFP |
Flow Control | Back pressure for half duplex mode IEEE 802.3x pause frame for full duplex mode |
Maximum Frame Size | 9K |
LED | System: Power (Green) Fiber 100/1000BASE-X: LNK/ACT (Green) TP 10/100/1000BASE-T: LNK/ACT (Green) PoE: Power-in-use (Amber) |
Dimensions (W x D x H) | 30 x 70 x 104 mm |
Weight | 231g |
Power Requirements | DC 48~56V, supports reverse polarity protection (>51V DC for PoE+ output recommended) |
Power Consumption | System ON without loading DC 48V: 0.96W/3.27BTU DC 56V: 1.12W/3.82BTU Full loading with PoE DC 48V:35W/119BTU(PoE:30W) DC 56V:42W/143BTU(PoE: 36W) |
DIP Switch | Off: LFP (Link Fault Passthrough) disable On: LFP (Link Fault Passthrough) enable FEF (Far End Fault) works with LFP to prevent data loss The DIP switch is turned off by default |
Enclosure | IP30 metal case |
Installation | DIN-rail kit and wall-mount ear |
ESD Protection | 6KV DC |
Cables | 10/100/1000BASE-T: 2-pair UTP Cat. 3, 4, 5, 5e, 6 (maximum 100 meters) EIA / TIA-568 100-ohm STP (maximum 100 meters) 100BASE-FX/1000BASE-SX/LX: Multi-mode: 50/125μm or 62.5/125μm optical fiber Single-mode: 9/125μm optical fiber |
Power Over Ethernet | |
PoE Standard | IEEE 802.3at Power over Ethernet Plus |
PoE Power Output | 48~56V DC: 36 watts max. |
PoE Power Supply Type | End-span |
Power Pin Assignment | 1/2(+), 3/6(-) |
PoE Power Budget | 36 watts |
Standards Conformance | |
Regulatory Compliance | FCC Part 15 Class A, CE |
Protocols and Standards Compliance | IEEE 802.3 Ethernet IEEE 802.3u Fast Ethernet IEEE 802.3ab Gigabit Ethernet IEEE 802.3z Gigabit Ethernet over Fiber Optic IEEE 802.3x Flow Control IEEE 802.3af Power over Ethernet IEEE 802.3at Power over Ethernet Plus IEEE 802.3az Energy Efficient Ethernet (EEE) |
Stability Testing | IEC60068-2-32 (free fall) IEC60068-2-27 (shock) IEC60068-2-6 (vibration) |
Environment | |
Temperature | Operating: -40~75 degrees C Storage: -40~85 degrees C |
Humidity | Operating: 5~90% (non-condensing) Storage: 5~90% (non-condensing) |
Дата | Версия | Описание | Скачать |
---|---|---|---|
04.06.2021 | 2.0 | IGTP-815AT |
Дата | Версия | Описание | Скачать |
---|---|---|---|
28.05.2021 | 2.0 | Release for hardware version 2.0. |
Информация для заказа | |
---|---|
IGTP-815AT | Industrial Compact 100/1000BASE-X to 10/100/1000BASE-T 802.3at PoE+ Media Converter |
