Управляемый коммутатор L3 для железнодорожного транспорта и сложных условий

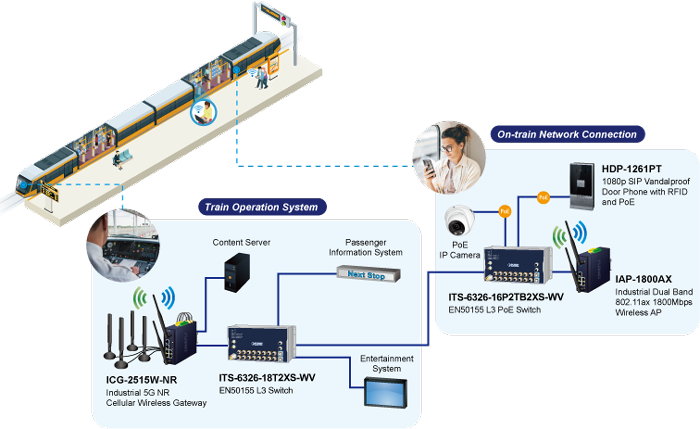

Промышленный управляемый коммутатор серии PLANET ITS-6326 с разъемом 10G M12 и Q-ODC (Quad Optical Direct Connect) специально разработан для железнодорожного транспорта. Соответствующий стандартам EN50155, EN45545-2 и IEC 61373, он поддерживает надежные функции, адаптированные для работы в сложных условиях. Эта серия поддерживает управление двойным стеком для IPv6 и IPv4, встроенную динамическую маршрутизацию уровня 3 OSPFv2 и работает на высокопроизводительном гигабитном коммутационном движке L2/L4.

Эта серия обеспечивает обширную функциональность, что делает ее идеальной как для железнодорожных, так и для тяжелых промышленных приложений. Оснащенный разъемами M12 X-code и Q-ODC для каждого порта, он обеспечивает надежную и стабильную работу. Благодаря возможности бесперебойной работы при экстремальных температурах от -40 до 70 °C, он обеспечивает исключительную адаптивность, долговечность и бесшумную работу, что делает его пригодным для самых суровых промышленных условий.

Кроме того, эта серия доступна в трех различных моделях, как подробно описано в таблице ниже. Это разнообразие предоставляет пользователям гибкость в выборе модели, которая наилучшим образом соответствует их конкретным потребностям.

Высокопризводительный 10-гигабитный Ethernet

Некоторые модели серии ITS-6326 имеют два порта 10G M12 и два слота Q-ODC, разработанные с высокопроизводительной архитектурой коммутатора, которая обеспечивает неблокируемую коммутационную матрицу и пропускную способность на скорости проводов до 112 Гбит/с. Эта надежная возможность эффективно упрощает модернизацию LAN для удовлетворения растущих требований к пропускной способности.

Каждый порт 10G M12 поддерживает четыре скорости передачи: 1GBASE-T, 2.5GBASE-T, 5GBASE-T и 10GBASE-T, предлагая администраторам гибкость в выборе подходящей скорости для эффективного расширения сети. Кроме того, слоты 10G Q-ODC эксклюзивно вмещают одномодовые оптоволоконные трансиверы 10GBASE-SR/LR. Разработанный для обеспечения надежности в сложных условиях, он служит идеальным решением для железнодорожных бортовых и путевых приложений, а также для транспортных средств и других требовательных промышленных сред.

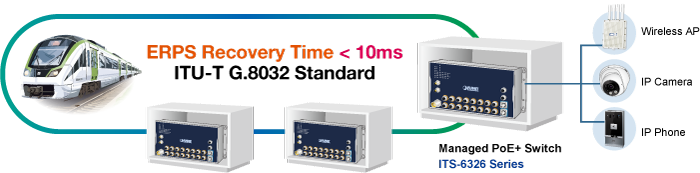

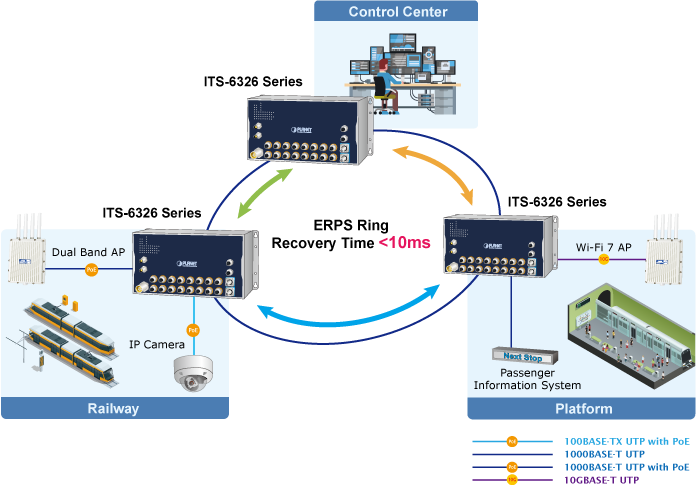

Redundant Ring, быстрое восстановление для критически важных сетевых приложений

ITS-6326 серия поддерживает технологию резервного кольца и обладает мощной и быстрой способностью самовосстановления для предотвращения сбоев и внешних вторжений. Он поддерживает передовую технологию ITU-T G.8032 ERPS (Ethernet Ring Protection Switching), протокол Spanning Tree (802.1s MSTP) и резервированное питание для повышения надежности системы и времени безотказной работы в различных средах. В простой кольцевой сети время восстановления канала передачи данных может достигать 10 мс.

Функции кибербезопасности для минимизации рисков

Коммутатор поддерживает протоколы SSHv2, SSL и TLS, обеспечивая надежную защиту от сложных угроз. Он поддерживает ряд функций кибербезопасности, таких как DHCP Snooping, IP Source Guard, динамическая защита от проверки ARP, контроль доступа к сети на основе портов 802.1x, управление учетными записями пользователей RADIUS и TACACS+, аутентификация SNMPv3 и т. д., дополняя его как универсальное решение безопасности.

Поддержка маршрутизации уровня 3

Серия ITS-6326 позволяет администратору удобно повысить эффективность сети путем настройки статической маршрутизации VLAN IPv4/IPv6 уровня 3 вручную и автоматически настроек IPv4 OSPFv2 (Open Shortest Path First). RIP может использовать количество переходов в качестве метрики маршрутизации и предотвращать образование петель маршрутизации, реализуя ограничение на количество разрешенных переходов на пути от источника к пункту назначения. OSPF — это протокол внутренней динамической маршрутизации для автономной системы на основе состояния канала. Протокол создает базу данных для состояния канала путем обмена состояниями канала между коммутаторами уровня 3, а затем использует алгоритм «Shortest Path First» для создания таблицы маршрутов на основе этой базы данных.

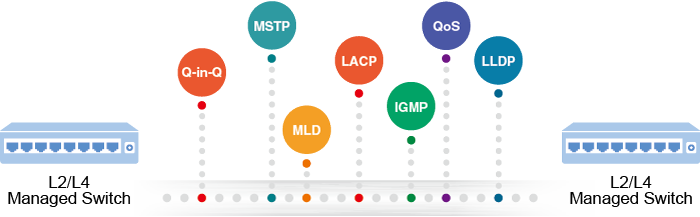

Надежные функции уровня 2

Серию ITS-6326 можно запрограммировать на расширенные функции управления коммутатором, такие как динамическое агрегирование каналов портов, 802.1Q VLAN, Q-in-Q VLAN, протокол Multiple Spanning Tree Protocol (MSTP), защита петель и BPDU, отслеживание IGMP и отслеживание MLD. Благодаря динамическому агрегированию каналов портов коммутатор позволяет создавать высокоскоростной транк. Например, он может объединять несколько портов 10G для обеспечения отказоустойчивости. Кроме того, включение протокола обнаружения на уровне канала (LLDP) улучшает функциональность уровня 2, предоставляя важную информацию о соседних устройствах в локальном домене широковещательной рассылки.

Удобное и безопасное управление

Для эффективной работы коммутатор оснащен веб-интерфейсом, Telnet и SNMP-интерфейсом управления.

• Благодаря встроенному веб-интерфейсу управления он предлагает простые в использовании, независимые от платформы средства управления и настройки.
• Для текстового управления доступ к коммутатору можно получить через Telnet и консольный порт.
• Благодаря поддержке стандартного протокола SNMPv3 коммутатором можно управлять с помощью любого программного обеспечения управления на основе SNMP.

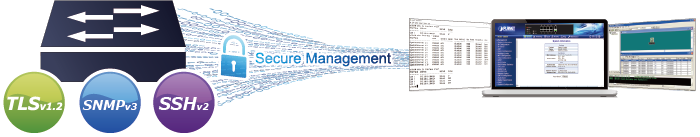

Кроме того, он также предлагает безопасное удаленное управление через соединения SSHv2, TLSv1.2 и SNMP v3 которые шифруют содержимое пакета в каждом сеансе.

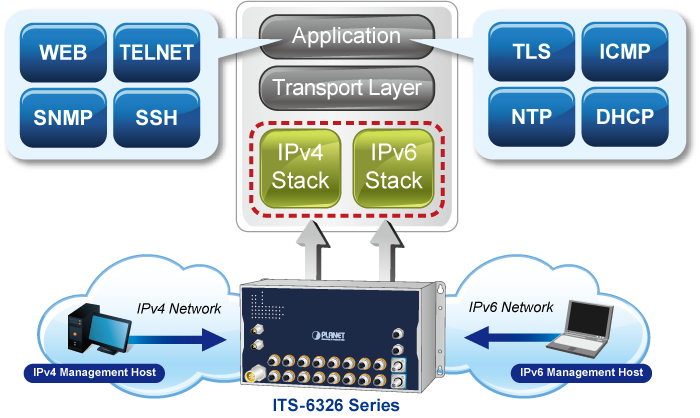

Управление трафиком протоколов IPv6 и IPv4

Supporting both IPv6 and IPv4 protocols, the ITS-6326 series helps the SMBs to step in the IPv6 era with the lowest investment as its network facilities need not be replaced or overhauled if the IPv6 FTTx edge network is set up.

Мощная безопасность

Коммутаторы поддерживают список управления доступом (ACL) уровней от 2 до 4 для обеспечения безопасности. Его можно использовать для ограничения доступа к сети путем отклонения пакетов на основе IP-адреса источника и назначения, портов TCP/UDP или определенных типичных сетевых приложений. Его механизм защиты также включает аутентификацию пользователей и устройств на основе портов 802.1x и MAC-адресов. Благодаря функции частной VLAN связь между граничными портами можно предотвратить, чтобы обеспечить конфиденциальность пользователя. Сетевые администраторы теперь могут создавать высокозащищенные корпоративные сети, тратя значительно меньше времени и усилий, нежели раньше.

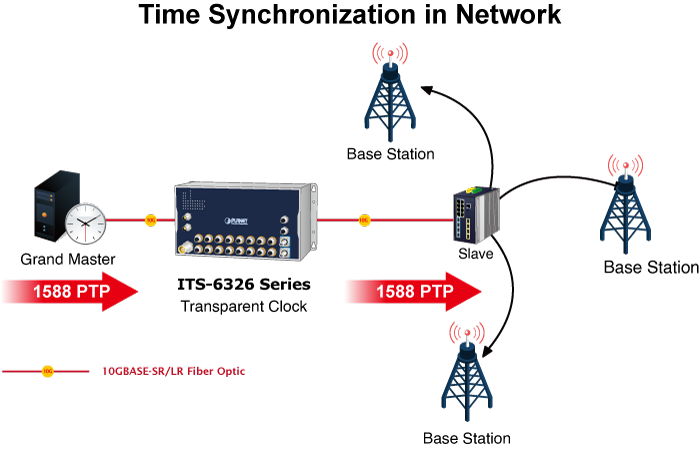

Протокол точного времени IEEE 1588

Серия ITS-6326 идеально подходит для телекоммуникационных приложений и приложений Carrier Ethernet, поддерживая доставку услуг MEF и синхронизацию по пакетным решениям для IEEE 1588 и синхронного Ethernet.

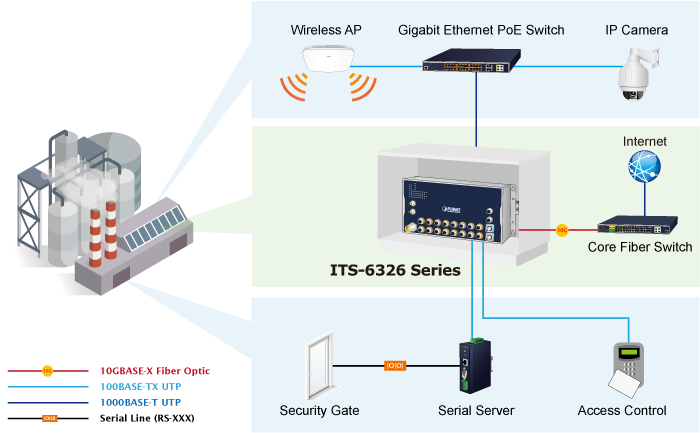

Modbus TCP обеспечивает гибкое сетевое подключение для автоматизации производства

Благодаря поддержке протокола Modbus TCP/IP серия ITS-6326 может легко интегрироваться с системами SCADA, системами HMI и другими системами сбора данных в заводских цехах. Устройство позволяет администраторам удаленно отслеживать рабочую информацию промышленного Ethernet-коммутатора, информацию о портах и состояние связи, тем самым легко обеспечивая расширенный мониторинг и обслуживание всего предприятия.

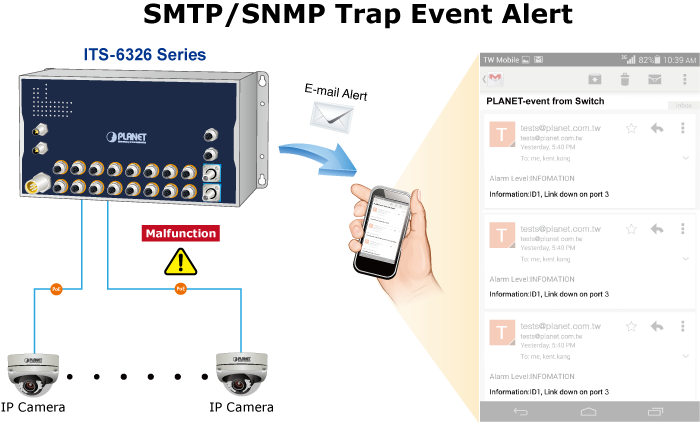

Оповещения SMTP/SNMP

Серия ITS-6326 поддерживает функцию оповещения о событиях, которая помогает диагностировать неисправное устройство в зависимости от разрыва сетевого соединения или реакции на перезагрузку.

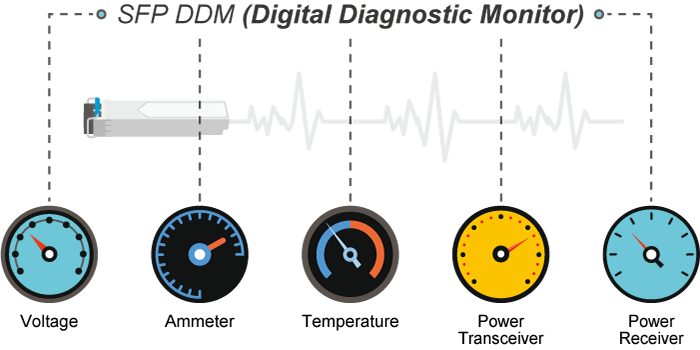

Интеллектуальный механизм диагностики SFP

Серия ITS-6326 поддерживает функцию SFP-DDM (Digital Diagnostic Monitor), которая позволяет сетевому администратору легко отслеживать параметры SFP в режиме реального времени, такие как выходная оптическая мощность, входная оптическая мощность, температура, ток смещения лазера и напряжение питания приемопередатчика.

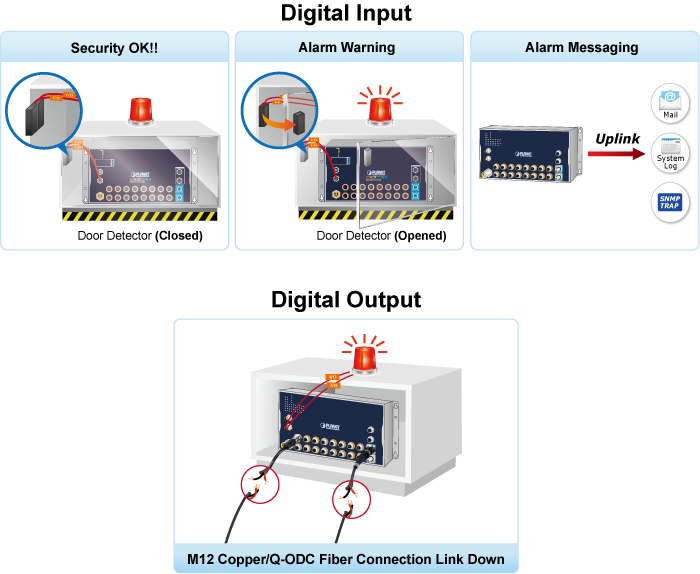

Дискретный ввод/вывод для систем сигнализации

Внешняя система сигнализации позволяет использовать цифровой вход для мониторинга и регистрации состояния внешних устройств, таких как датчики проникновения в дверь, и отправлять администраторам сигналы тревоги о событиях. Цифровой выход может использоваться для оповещения администраторов о любых изменениях в состоянии соединения, независимо от того, отключено или включено соединение, на порту серии ITS-6326.

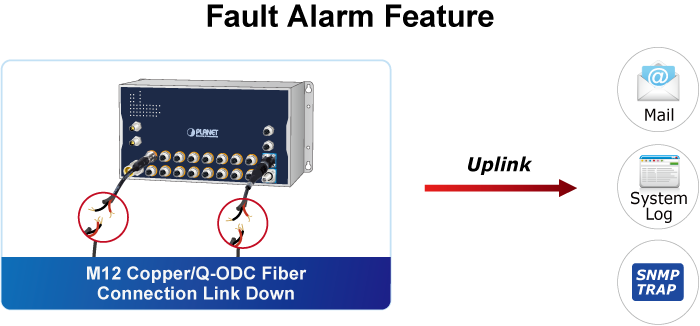

Эффективная сигнализация для лучшей защиты

ITS-6326 оснащен функцией сигнализации о сбое, которая может предупредить пользователей, если что-то не так с сервером последовательных устройств. Благодаря этой полезной функции пользователям не придется тратить время на поиск проблемы. Это поможет сэкономить время и человеческие ресурсы.

Решение для удаленного управления

Универсальная система управления сетью PLANET (UNI-NMS), приложение NMSViewerPro и CloudViewerPro обеспечивают надежную поддержку ИТ-персонала в эффективном управлении и мониторинге всех сетевых устройств, включая серию ITS-6326, из удаленных мест. Эти системы, предназначенные для развертывания как на предприятиях, так и в отраслях, где серия ITS-6326 используется удаленно, позволяют выявлять ошибки или неисправные состояния без необходимости посещения объекта. Благодаря решению PLANET для удаленного управления предприятиями всех типов теперь можно быстро и эффективно управлять с помощью единой платформы, упрощая операционный контроль.
