Высокопроизводительный 10-гигабитный коммутатор L3 для сети предприятия и датацентра
PLANET SGS-6341-24T4X — это стекируемый управляемый гигабитный коммутатор 3-го уровня, обеспечивающий высокую производительность, статическую маршрутизацию 3-го уровня, RIP (протокол маршрутной информации) и OSPF (сначала открывайте кратчайший путь) с интерфейсами восходящей линии связи 10 Гбит/с, собранный в прочном и надежном корпусе.
Администратор может гибко выбирать подходящий трансивер SFP/SFP+ в зависимости от расстояния передачи или скорости передачи, необходимой для эффективного расширения сети 10G. Кроме того, благодаря коммутационной матрице 128 Гбит/с SGS-6341-24T4X может обрабатывать чрезвычайно большие объемы данных в безопасной топологии, соединяясь с магистралью или серверами высокой емкости для интернет-провайдеров и корпоративных VoIP-приложений, потокового видео и многоадресной рассылки.
Высокопроизводительный 10-гигабитный Ethernet
Четыре слота SFP+, встроенные в серию SGS-6341, поддерживают двухскоростную передачу 10GBASE-SR/LR или 1000BASE-SX/LX. Благодаря восходящим интерфейсам 10 Гбит/с серия SGS-6341 может похвастаться высокопроизводительной архитектурой коммутатора, способной обеспечить неблокирующую коммутационную матрицу и пропускную способность на скорости до 128 Гбит/с, что значительно упрощает задачи модернизации локальной сети для удовлетворения растущих потребностей в полосе пропускания.

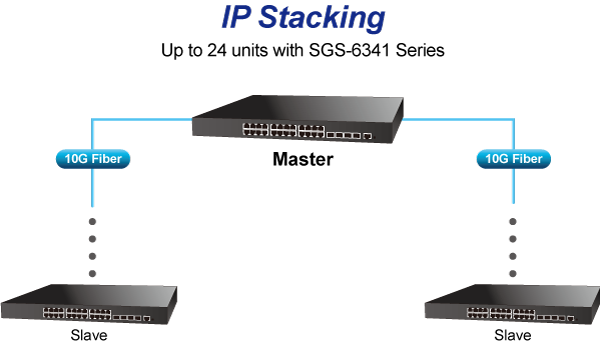

Централизованное управление IP-стеком
Серия SGS-6341, позиционируемая как коммутатор уровня распределения или агрегации для больших сетей, поддерживает функцию стекирования IP, которая помогает сетевым менеджерам легко настраивать до 16 коммутаторов одной серии через один IP-адрес вместо подключения и настройки каждого устройства по отдельности. один. Технология IP-стекинга группирует серию коммутаторов PLANET SGS-6341 вместе, чтобы обеспечить централизованное управление через одно устройство, независимо от физического местоположения или типа коммутатора, при условии, что они подключены к одной и той же локальной сети.

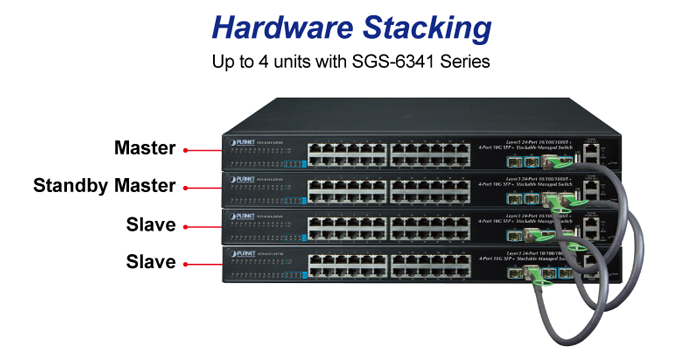

Надежное стекирование оборудования
Два порта 10G SFP+ используются для соединения нескольких устройств серии SGS-6341, что позволяет построить практически логический объект. Серия SGS-6341 предоставляет предприятиям, поставщикам услуг и телекоммуникациям гибкий контроль над плотностью портов, восходящими каналами и производительностью стека коммутаторов. Серию SGS-6341 можно подключить как кольцо для резервирования и гарантировать сохранение целостности данных даже в случае выхода из строя одного коммутатора в стеке. Вы даже можете производить горячую замену коммутаторов, не нарушая работу сети, что значительно упрощает задачи модернизации локальной сети для удовлетворения растущих требований к пропускной способности.
Redundant Ring, быстрое восстановление для критически важных сетевых приложений
SGS-6341 поддерживает технологию резервного кольца и обладает мощной и быстрой способностью самовосстановления для предотвращения сбоев и внешних вторжений. Он поддерживает передовую технологию ITU-T G.8032 ERPS (Ethernet Ring Protection Switching), протокол Spanning Tree (802.1s MSTP) и резервированное питание для повышения надежности системы и времени безотказной работы в различных средах. В простой кольцевой сети время восстановления канала передачи данных может достигать 50 мс.
Поддержка маршрутизации уровня 3
Серия SGS-6341 позволяет администратору удобно повысить эффективность сети путем ручной настройки статической маршрутизации уровня 3 и автоматической настройки RIP или OSPF. RIP может использовать количество переходов в качестве метрики маршрутизации и предотвращать образование петель маршрутизации, реализуя ограничение на количество разрешенных переходов на пути от источника к пункту назначения. OSPF — это протокол внутренней динамической маршрутизации для автономной системы на основе состояния канала. Протокол создает базу данных для состояния канала путем обмена состояниями канала между коммутаторами уровня 3, а затем использует алгоритм «Shortest Path First» для создания таблицы маршрутов на основе этой базы данных.
Сильный Multicast
SGS-6341 поддерживает множество функций многоадресной рассылки. На уровне 2 поддерживается отслеживание IPv4 IGMPv1/v2/v3 и отслеживание IPv6 MLD v1/v2. Благодаря Multicast VLAN Register (MVR), контролю приемника/отправителя многоадресной рассылки и функциям обнаружения нелегального источника многоадресной рассылки, коммутатор отлично подходит для любой надежной сети.
Полная поддержка IPv6
SGS-6341 обеспечивает управление IPv6 и функции безопасности корпоративного уровня, такие как SSH, ACL, WRR и аутентификация RADIUS. Таким образом, это помогает предприятиям вступить в эпоху IPv6 с минимальными инвестициями. Кроме того, вам не нужно заменять сетевые объекты при построении пограничной сети IPv6 FTTx.

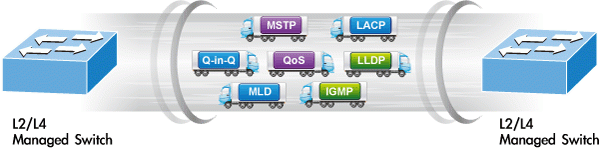

Надежные функции уровня 2
Серию SGS-6341 можно запрограммировать для выполнения основных функций управления коммутатором, таких как настройка скорости порта, агрегирование портов, VLAN, протокол множественного связующего дерева, WRR и управление полосой пропускания. Этот коммутатор обеспечивает функции VLAN с тегами 802.1Q, Q-in-Q, голосовой VLAN и протокола GVRP. Поддерживая агрегацию портов, серия SGS-6341 позволяет использовать высокоскоростную магистраль в сочетании с несколькими портами.
Отличный контроль трафика L2/L4
Серия SGS-6341 оснащена мощными функциями управления трафиком и WRR для улучшения услуг, предлагаемых телекоммуникациями. Функциональные возможности WRR включают классификаторы трафика уровня 4 со скоростью проводной сети и ограничение полосы пропускания, которые особенно полезны для многопользовательских устройств, нескольких бизнес-подразделений, телекоммуникационных компаний или приложений сетевых служб. Это также дает предприятиям возможность в полной мере использовать ограниченные сетевые ресурсы и гарантирует наилучшее качество передачи данных VoIP и видеоконференций.
Мощная безопасность
Серия SGS-6341 полностью поддерживает политики ACL. Трафик можно классифицировать по IP-адресам источника/назначения, MAC-адресам источника/назначения, IP-протоколам, TCP/UDP, приоритету IP, временным диапазонам и ToS. Более того, для пересылки трафика можно применять различные политики. Серия SGS-6341 также обеспечивает аутентификацию доступа на основе порта IEEE 802.1x, которую можно развернуть с помощью RADIUS, чтобы обеспечить безопасность на уровне порта и блокировать незаконных пользователей.

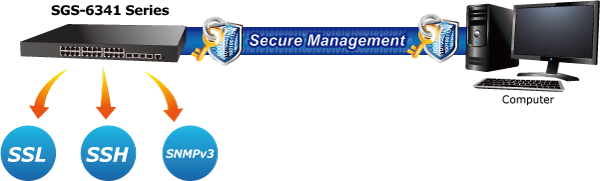

Эффективное безопасное управление
Для эффективного управления серия управляемых гигабитных коммутаторов SGS-6341 оснащена консольным, веб-интерфейсом и интерфейсом управления SNMP. Благодаря встроенному веб-интерфейсу управления серия SGS-6341 предлагает простые в использовании, независимые от платформы средства управления и настройки. Серия SGS-6341 поддерживает стандартный протокол простого сетевого управления (SNMP) и может управляться с помощью любого стандартного программного обеспечения управления.
Для сокращения времени обучения продукту серия SGS-6341 предлагает команды, подобные Cisco, через Telnet или консольный порт, и клиенту не нужно изучать новые команды от этих коммутаторов. Более того, серия SGS-6341 предлагает безопасное удаленное управление, поддерживая соединение SSH, которое шифрует содержимое пакета в каждом сеансе.

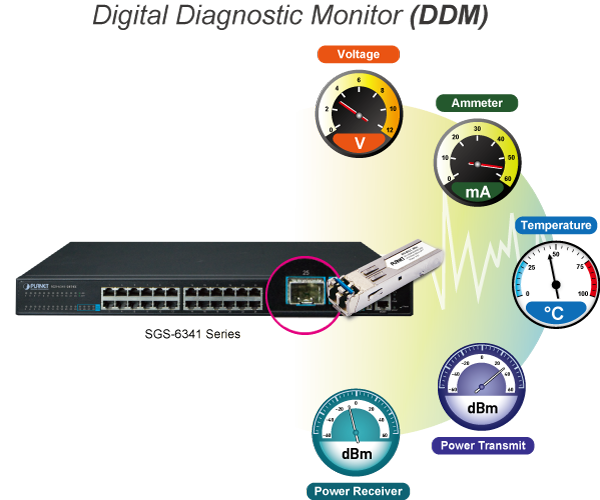

Интеллектуальный механизм диагностики SFP
SGS-6341-24T4X поддерживает функцию SFP-DDM (Digital Diagnostic Monitor), которая позволяет сетевому администратору легко отслеживать параметры SFP в режиме реального времени, такие как выходная оптическая мощность, входная оптическая мощность, температура, ток смещения лазера и напряжение питания приемопередатчика.

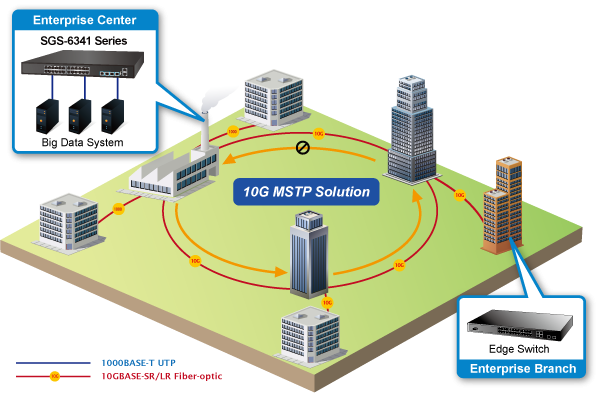

Доступное Mesh-решение для систем Big Data
Благодаря гибким, расширяемым и простым в установке функциям серия SGS-6341-24T4X обеспечивает скорость обмена данными до 128 Гбит/с через оптоволоконный интерфейс, а расстояние передачи можно увеличить до 120 км. IGS-6325 обладает мощной, быстрой способностью самовосстановления для предотвращения сбоев и внешних вторжений. Он включает ITU-T G.8032 ERPS (Ethernet Ring Protection Switching) в сеть автоматизации заказчика для повышения надежности системы и увеличения времени безотказной работы. SGS-6341-24T4X — идеальное решение для центров обработки данных, поставщиков услуг и телекоммуникаций для создания резервных соединений и обеспечения высокой пропускной способности для фермы серверов Big Data.

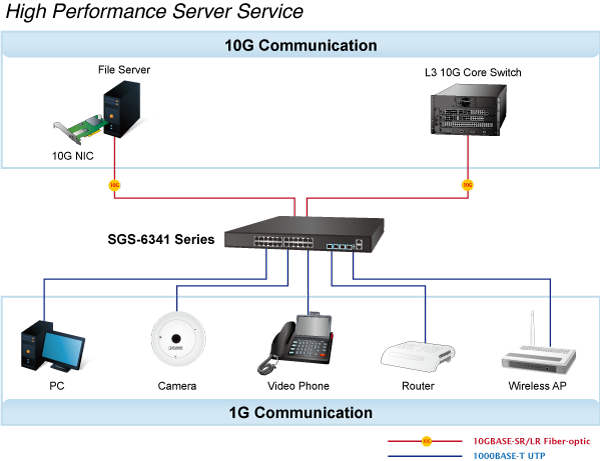

Отличный коммутатор для датацентра
SGS-6341-24T4X оснащен неблокируещей коммутационной матрицей 128 Гбит/с, поэтому они могут легко обеспечить локальную сеть Ethernet с высокой пропускной способностью 10 Гбит/с для магистральной сети вашего отдела. Благодаря четырем встроенным портам SFP+ модели GS-5220-16T4S2X и GS-5220-16T4S2XR обеспечивают восходящий канал связи с магистральной сетью через модули 10G Ethernet LR/SR SFP+. Они еще больше повышают эффективность сети и защищают сетевых клиентов, предлагая функции безопасности и качества обслуживания.

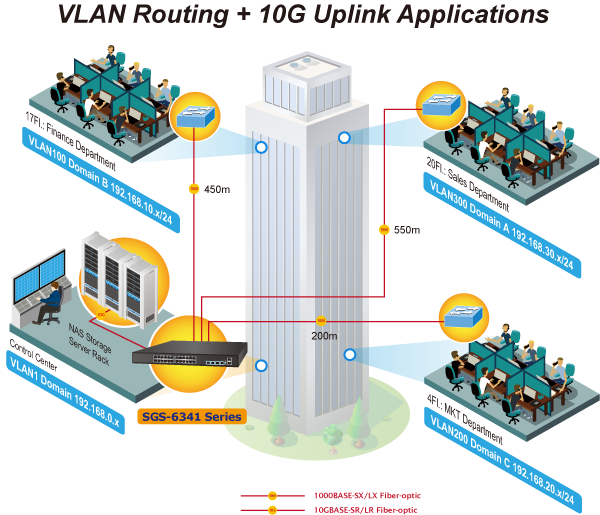

Маршрутизация L3 VLAN
Благодаря встроенным надежным протоколам маршрутизации трафика уровня 3 серия SGS-6341-24T4X обеспечивает надежную маршрутизацию между сетями VLAN и сегментами сети. Протоколы маршрутизации могут применяться через интерфейс VLAN. SGS-6341-24T4X, безусловно, является экономически эффективным и идеальным решением для предприятий.
Physical Ports
Stacking Features
IP Routing Features
Multicast Routing Features
Layer 2 Features
Quality of Service
Multicast
Security
Management
Hardware Specifications | |
---|---|
Hardware Version | 2 |

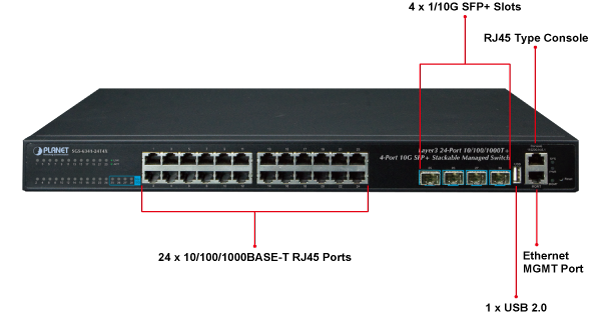

Copper Ports | 24 10/100/1000BASE-T RJ45 auto-MDI/MDI-X ports |
SFP+ Slots | 4 10GBASE-SR/LR SFP+ interfaces (port-25 to port-28) Compatible with 1000BASE-SX/LX/BX SFP transceiver |
Console | 1 x RJ45-to-RS232 serial port (115200, 8, N, 1) |
Switch Architecture | Store-and-forward |
Switch Fabric | 128Gbps/non-blocking |
Switch Throughput | 95.23Mpps |
Address Table | 16K MAC address table with auto learning function |
ARP Table | 4K |
Routing Table | 1024 (IPv4 + IPv6) |
IP Interface | 1024 |
ACL Table | 1024 |
Shared Data Buffer | 1.5MB |
Flow Control | Back pressure for half duplex IEEE 802.3x pause frame for full duplex |
Jumbo Frame | 10KB |
LED | System: PWR/DC/MGMT/SYS Ports: 10/100/1000T RJ45 Port: LNK/ACT 1/10G SFP+ slot: LNK/ACT |
Dimensions (W x D x H) | 440 x 240 x 43.6 mm, 1U height |
Weight | 3170g |
Power Consumption | 26 watts/88.66 BTU |
Power Requirements | AC 100~240V, 50/60Hz |
Fan | Fanless design |
IPv4 Layer 3 Functions | |
IP Routing Protocol | ■ Static route ■ RIPv1/v2 ■ OSPFv2 ■ BGPv4 ■ Policy-based routing (PBR) ■ LPM routing (MD5 authentication) ■ Hardware-based Layer 3 routing |
Multicast Routing Protocol | ■ IGMP v1/v2/v3 ■ DVMRP ■ PIM-DM/SM ■ PIM-SSM |
Layer 3 Protocol | ■ VRRP v1/v3 ■ ARP ■ ARP Proxy ■ IGMP Proxy |
IPv6 Layer 3 Functions | |
IP Routing Protocol | ■ RIPng ■ OSPFv3 ■ BGPv4+ ■ IPv6 LPM Routing ■ IPv6 Policy-based Routing (PBR) ■ IPv6 VRRPv3 ■ IPv6 URPF ■ IPv6 RA ■ Hardware-based Layer 3 routing |
Multicast Routing Protocol | ■ PIM-SM/DM for IPv6 ■ MLD for IPv6 (v1) ■ MLDv1/v2 ■ MLD Snooping, 6 to 4 Tunnels ■ IPv6 Any Cast RP ■ Multicast receive control ■ Illegal multicast source detect |
Layer 3 Protocol | ■ Configured Tunnels ■ ISATAP ■ GRE Tunnel |
Other | ICMPv6,ND,DNSv6 |
Layer 2 Function | |
Port Configuration | Port disable/enable Auto-negotiation 10/100/1000Mbps full and half duplex mode selection Flow control disable/enable Bandwidth control on each port Port loopback detect |
Port Status | Display each port’s speed duplex mode, link status, flow control status and auto negotiation status |
VLAN | 802.1Q tagged based VLAN, up to 4K VLAN groups 802.1ad Q-in-Q (VLAN stacking) GVRP for VLAN management Private VLAN Edge (PVE) supported Protocol-based VLAN MAC-based VLAN IP subnet VLAN |
Bandwidth Control | TX/RX/Both |
Link Aggregation | IEEE 802.3ad LACP/static trunk Supports 128 groups with 8 ports per trunk group |
QoS | 8 priority queues on all switch ports Supports strict priority and Weighted Round Robin (WRR) CoS policies Traffic classification: - IEEE 802.1p CoS/ToS - IPv4/IPv6 DSCP - Port-based WRR |
Ring | Supports ITU-G G.8032 ERPS |
Multicast | IPv4 IGMP v1/v2/v3 snooping IPv4 Querier mode support IPv6 MLD v1/v2 snooping Multicast VLAN Register (MVR) Up to 4K multicast groups (IPv4 + IPv6) |
Access Control List | Supports Standard and Expanded ACL IP-based ACL/MAC-based ACL Time-based ACL Up to 1K entries |
Security | Port isolation Supports IP + MAC + port binding Identification and filtering of L2/L3/L4 based ACL Defend against DOS or TCP attacks Suppression of broadcast, multicast and unknown unicast packet DHCP Snooping, DHCP Option 82 Command line authority control based on user levels |
Authentication | IEEE 802.1x port-based network access control AAA authentication: TACACS+ and IPv4/IPv6 over RADIUS |
Management Function | |
System Configuration | Console, Telnet, SSHv2, Web browser, SSL, SNMP v1, v2c and v3 |
Secure Management Intefaces | SSHv1/v2, SSL, SNMPv3 |
Management | Supports both IPv4 and IPv6 addressing Supports the user IP security inspection for IPv4/IPv6 SNMP Supports MIB and TRAP Supports IPv4/IPv6 FTP/TFTP Supports IPv4/IPv6 NTP Supports RMON 1, 2, 3, 9 four groups Supports the RADIUS authentication for IPv4/IPv6 Telnet user name and password Supports IPv4/IPv6 SSH The right configuration for users to adopt RADIUS server’s shell management Supports CLI, console, Telnet Supports SNMP v1, v2c and v3 Supports Security IP safety net management function: avoid unlawful landing at nonrestrictive area Supports Syslog server for IPv4 and IPv6 Supports TACACS+ Supports IPv4 and IPv6 DHCP server |
IP Cluster (Stacking) Compatibility List | XGS3-24242v2 XGS3-24042v3 SGS-6341-24T4Xv2 SGS-6341-24P4Xv2 SGS-6341-16S8C4XR SGS-6341-48T4X XGS-5240-24X2QR |
Hardware Stacking Compatibility List | SGS-6341-24T4Xv2 SGS-6341-24P4Xv2 SGS-6341-16S8C4XR SGS-6341-48T4X |
SNMP MIBs | RFC 1213 MIB-II RFC 1215 Internet Engineering Task Force RFC 1271 RMON RFC 1354 IP-Forwarding MIB RFC 1493 Bridge MIB RFC 1643 Ether-like MIB RFC 1907 SNMP v2 RFC 2011 IP/ICMP MIB RFC 2012 TCP MIB RFC 2013 UDP MIB RFC 2096 IP forward MIB RFC 2233 if MIB RFC 2452 TCP6 MIB RFC 2454 UDP6 MIB RFC 2465 IPv6 MIB RFC 2466 ICMP6 MIB RFC 2573 SNMP v3 notify RFC 2574 SNMP v3 vacm RFC 2674 Bridge MIB Extensions (IEEE 802.1Q MIB) RFC 2674 Bridge MIB Extensions (IEEE 802.1P MIB) |
Standard Conformance | |
Regulatory Compliance | FCC Part 15 Class A, CE |
Standards Compliance | IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX IEEE 802.3z Gigabit 1000BASE-SX/LX IEEE 802.3ab Gigabit 1000BASE-T IEEE 802.3ae 10Gb/s Ethernet IEEE 802.3x flow control and back pressure IEEE 802.3ad port trunk with LACP IEEE 802.1ag CFM IEEE 802.1D Spanning Tree Protocol IEEE 802.1w Rapid Spanning Tree Protocol IEEE 802.1s Multiple Spanning Tree Protocol IEEE 802.1p Class of Service IEEE 802.1Q VLAN tagging IEEE 802.1X port authentication network control IEEE 802.1ab LLDP RFC 768 UDP RFC 783 TFTP RFC 793 TCP RFC 791 IP RFC 792 ICMP RFC 2068 HTTP RFC 1112 IGMP v1 RFC 2236 IGMP v2 RFC 3376 IGMP v3 RFC 2710 MLD v1 FRC 3810 MLD v2 RFC 2328 OSPF v2 RFC 1058 RIP v1 RFC 2453 RIP v2 ITU-T G.8032 ERPS Ring |
Environment | |
Operating | Temperature: 0 ~ 50 degrees C Relative Humidity: 5 ~ 90% (non-condensing) |
Storage | Temperature: -10 ~ 70 degrees C Relative Humidity: 5 ~ 90% (non-condensing) |
Дата | Версия | Описание | Скачать |
---|---|---|---|
25.02.2022 | 2.1 | SGS-6341-16S8C4XR |
Дата | Версия | Описание | Скачать |
---|---|---|---|
10.07.2019 | 2.0 | Release for hardware version 2.0. |
Дата | Версия | Описание | Скачать |
---|---|---|---|
26.01.2018 | 1.0 | Initial release for Configuration Guide. | |
26.01.2018 | 1.0 | Initial release for Command Guide. |
Дата | Версия | Описание | Скачать |
---|---|---|---|
29.09.2018 | 2.0 | EC Declaration. |
Информация для заказа | |
---|---|
SGS-6341-24T4X | Layer 3 24-Port 10/100/1000T + 4-Port 10G SFP+ Stackable Managed Switch |
