Реализация целей ESG за счет более эффективного управления энергопотреблением

Достижение целей в области ESG требует не просто снижения энергопотребления — всё начинается с получения точных и поддающихся измерению данных об энергопотреблении. Серия интеллектуальных счетчиков электроэнергии PLANET помогает организациям отслеживать расход энергии, повышать операционную эффективность и обеспечивать подготовку отчетности в сфере устойчивого развития на объектах коммерческой и промышленной инфраструктуры, а также в государственном секторе. Обладая более полной информацией об энергопотреблении, компании могут принимать обоснованные решения и преобразовывать обязательства в области ESG в конкретные, измеримые меры по управлению энергопотреблением.

Специализированный мониторинг электропитания для критически важных электрических нагрузок

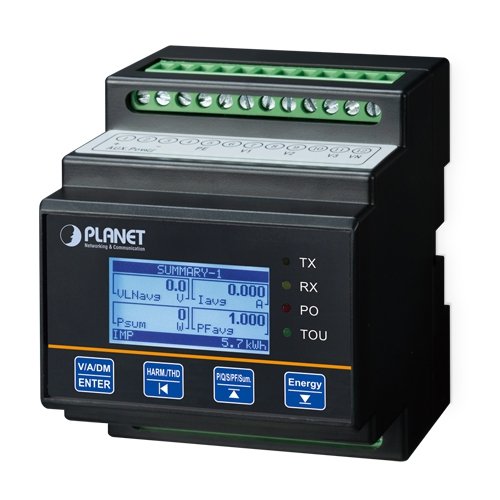

В условиях растущей значимости энергоэффективности и принципов устойчивого развития получение точных данных об электрических параметрах на уровне отдельных цепей становится необходимым условием для понимания режимов работы конкретных нагрузок. Компания PLANET представляет серию интеллектуальных счетчиков электроэнергии SPM-D01, предназначенных для установки на DIN-рейку и обеспечивающих специализированный мониторинг распределительных линий, панелей управления электродвигателями, промышленного оборудования и других ответственных потребителей электроэнергии. Предоставляя детальную информацию об электрических параметрах и энергопотреблении отдельных цепей, устройства этой серии позволяют выявлять отклонения в работе, оценивать эффективность оборудования и принимать обоснованные решения в области управления энергопотреблением.

Два варианта датчиков тока для различных областей применения

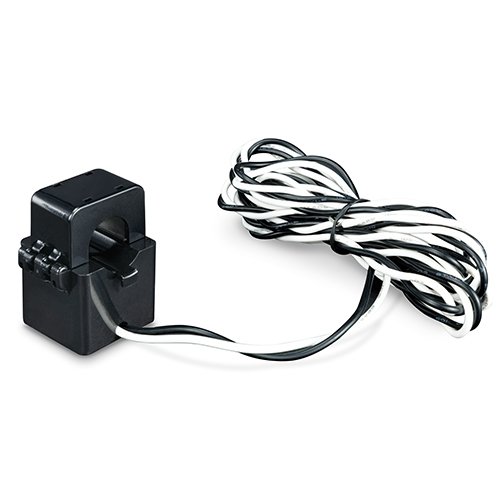

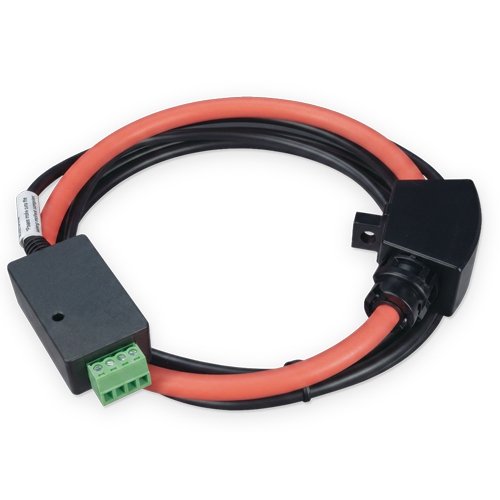

Серия SPM-D01 включает две модели, предназначенные для различных требований к измерению тока. Модель SPM-D01-M поддерживает стандартные трансформаторы тока с выходным сигналом 333 мВ и подходит для использования в типовых электрощитах, а также в цепях с низким и средним уровнем тока. Модель SPM-D01-R поддерживает пояса Роговского; благодаря гибкой конструкции они оптимальны для установки на проводниках большого сечения и шинах, а также для применения в цепях с высокими токами. Наличие этих двух вариантов датчиков позволяет пользователям выбирать подходящий способ монтажа, сохраняя при этом неизменными основные функции системы мониторинга электроэнергии.

Гибкая проводка для различных систем электропитания

Устройства серии SPM-D01 поддерживают работу в системах 1P2W, 1P3W, 3P3W и 3P4W как с симметричной, так и с несимметричной нагрузкой. В зависимости от типа электросети счетчик может использоваться с одним, двумя или тремя датчиками тока, а также с внешними трансформаторами напряжения или без них. Такая гибкость схем подключения позволяет использовать одну и ту же платформу счетчика в различных однофазных и трехфазных сетях.

Автоматическое изменение схемы соединений с помощью программного обеспечения

Встроенная функция автоматической замены проводки может определять и корректировать определенные соотношения напряжения и тока с помощью программного обеспечения при соблюдении необходимых условий эксплуатации. Это помогает сократить время, необходимое для исправления ошибок поддерживаемой проводки во время установки и ввода в эксплуатацию. Информацию о проводке также можно просмотреть на передней панели, чтобы помочь операторам проверить конфигурацию измерения.

Высокоточное измерение истинного среднеквадратичного значения (True RMS)

Благодаря функции измерения истинных среднеквадратичных значений (True RMS) и частоте дискретизации 128 отсчетов на период, устройства серии SPM-D01 обеспечивают надежные измерения при различных характеристиках электрической нагрузки. Они гарантируют точность измерения напряжения и тока на уровне 0,2%, а также точность учета активной, реактивной и полной энергии на уровне 0,5%, что делает их подходящим решением для мониторинга энергопотребления оборудования, анализа условий эксплуатации и распределения затрат на электроэнергию.

Подробная информация об электрических параметрах и качестве электроэнергии

Устройства серии SPM-D01 измеряют фазные и линейные напряжения, токи, ток в нейтрали, частоту, активную, реактивную и полную мощность, коэффициент мощности, фазовый угол, а также активную, реактивную и полную энергию. Кроме того, они обеспечивают контроль суммарного коэффициента гармонических искажений напряжения и тока, небаланса трехфазных напряжений и токов, расчет потребляемой мощности (нагрузки), а также регистрацию максимальных и минимальных значений. Эти измерения позволяют пользователям детально проанализировать электрические характеристики выбранной нагрузки.

Исторические данные и отслеживание аномальных событий

Встроенная флеш-память объемом 2 МБ сохраняет выбранные параметры измерений с настраиваемым интервалом для последующего анализа накопленных данных. Прибор также способен хранить до 16 записей об аномальных событиях, включая источник события, рабочий статус, измеренное значение, а также дату и время. Эти записи позволяют пользователям отслеживать изменения нагрузки и анализировать нештатные режимы работы электросети, не ограничиваясь лишь текущими показаниями.

Прозрачность данных о затратах на энергию и выбросах CO₂

Помимо электрических измерений, устройства серии SPM-D01 могут отображать накопленную стоимость электроэнергии и оценочный объем выбросов CO₂ на основе настраиваемых коэффициентов пересчета. Эти данные позволяют представить информацию об энергопотреблении в эксплуатационных, финансовых и экологических показателях, что способствует оценке эффективности на уровне оборудования и подготовке отчетности в области устойчивого развития.

Интерфейс связи RS-485 и импульсный выход энергии

Обе модели оснащены интерфейсом RS-485 с поддержкой протокола Modbus RTU, что обеспечивает возможность интеграции с системами EMS, BMS, SCADA и промышленными системами управления. Скорость обмена данными до 115 200 бит/с и дальность передачи сигнала до 1200 метров позволяют гибко организовать систему на объекте. Импульсный выход (с открытым коллектором) может быть настроен на учет потребляемой или отдаваемой активной и реактивной энергии для подключения к внешним счетчикам или оборудованию мониторинга.

Компактный монтаж на DIN-рейку

Благодаря компактному корпусу (72 × 58,7 × 87,5 мм) устройства серии SPM-D01 можно устанавливать в распределительных щитах с ограниченным свободным пространством. Матричный ЖК-дисплей (128 × 64 точки), четыре кнопки управления и индикаторы на передней панели обеспечивают удобство просмотра результатов измерений, проверки правильности подключения и настройки параметров непосредственно на месте эксплуатации.
