Обеспечение интеллектуального управления энергопотреблением с учетом принципов ESG

По мере того как инициативы в области ESG и устойчивого развития приобретают все большее значение, предприятиям, промышленным объектам и объектам общественной инфраструктуры требуется более глубокое понимание процессов энергопотребления и операционной эффективности. Точный мониторинг энергопотребления обеспечивает необходимую информационную базу для более эффективного управления энергоресурсами, помогая организациям оптимизировать их использование и достигать измеримых целей в сфере устойчивого развития. Реагируя на эту тенденцию и потребности клиентов, компания PLANET представляет серию интеллектуальных счетчиков электроэнергии, предназначенных для совершенствования управления энергопотреблением и реализации долгосрочных ESG-инициатив.

Многоканальный мониторинг электропитания высокой плотности

Серия PLANET SPM-D05/D10 представляет собой линейку многоканальных измерителей электроэнергии для установки на DIN-рейку, предназначенных для централизованного мониторинга нескольких электрических цепей. В серию входят четыре модели: 5-канальные SPM-D05 и SPM-D05E, а также 10-канальные SPM-D10 и SPM-D10E. Благодаря объединению функций измерения параметров электросети, анализа качества электроэнергии, регистрации данных и поддержки протокола Modbus в одном компактном устройстве, данная серия позволяет сократить занимаемое оборудованием пространство, упростить монтаж и снизить затраты на внедрение систем управления энергопотреблением.

Гибкие конфигурации с 5 и 10 контурами

Модели SPM-D05 и SPM-D05E рассчитаны на 5 цепей, что делает их подходящими для компактных распределительных щитов и систем с небольшим количеством контролируемых нагрузок. Модели SPM-D10 и SPM-D10E поддерживают конфигурацию с 10 цепями, включающую две независимые основные цепи и до 24 однофазных или 8 трехфазных отходящих линий. Верхняя и нижняя группы входов тока в этих устройствах электрически изолированы, что позволяет контролировать две независимые системы электропитания с помощью одного прибора.

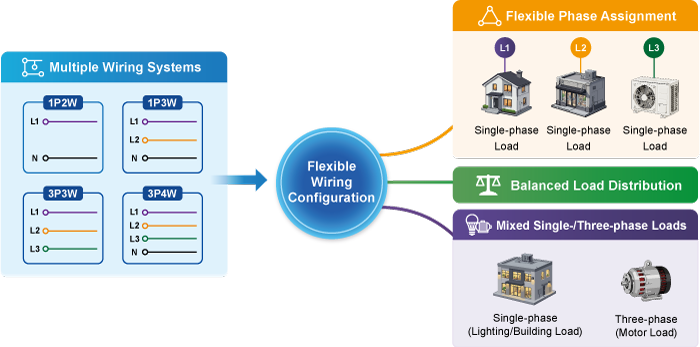

Гибкая проводка для различных систем электропитания

Каждую группу из трех входов тока можно настроить для работы в системах 1P2W, 1P3W, 3P3W или 3P4W в зависимости от подключенной нагрузки. При настройке ответвленной цепи для однофазных измерений каждому входу тока можно назначить соответствующую фазу напряжения. Такая гибкость конфигурации позволяет использовать системы со смешанной однофазной и трехфазной нагрузкой и упрощает балансировку нагрузки в различных схемах распределения электроэнергии.

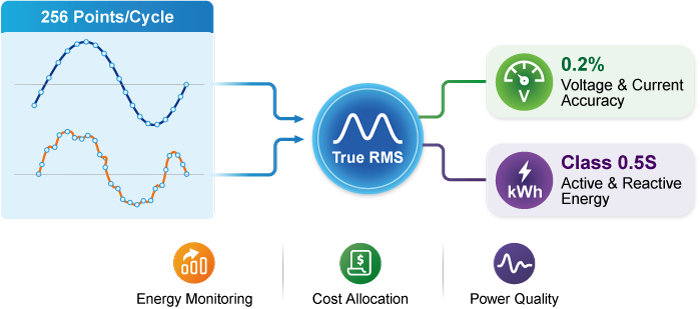

Высокоточное измерение истинного среднеквадратичного значения (True RMS)

Благодаря измерению истинных среднеквадратичных значений (True RMS) и частоте дискретизации 256 отсчетов на период, устройства серий SPM-D05 и SPM-D10 обеспечивают высокую точность измерений при различных электрических нагрузках. Они гарантируют точность измерения напряжения и тока на уровне 0,2%, а также точность учета активной и реактивной энергии в соответствии с классом 0,5S, что делает их подходящим решением для мониторинга энергопотребления, распределения затрат на электроэнергию и контроля качества электроэнергии.

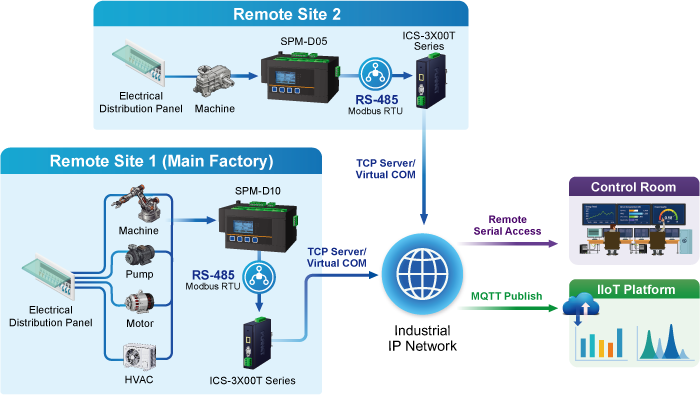

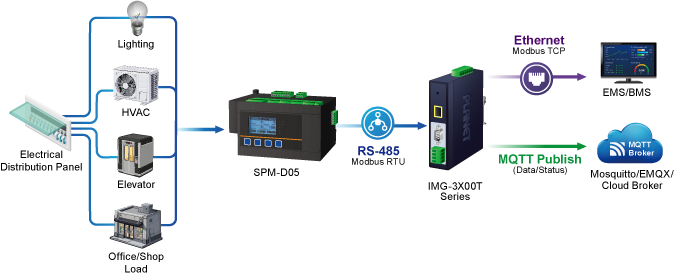

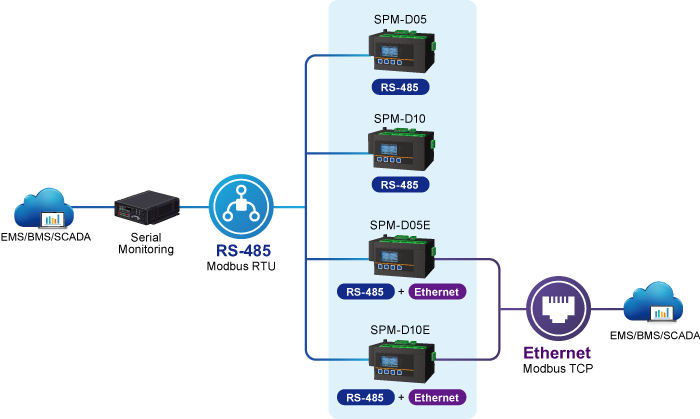

Подключение по интерфейсам RS-485 и Ethernet

Все модели оснащены интерфейсом RS-485 с поддержкой протокола Modbus RTU. Модели SPM-D05E и SPM-D10E дополнительно поддерживают интерфейс Ethernet (протокол Modbus TCP) для интеграции в сети мониторинга на базе IP. Модели SPM-D05 и SPM-D10 предназначены для стандартных систем с интерфейсом RS-485, не требующих подключения по Ethernet.

Комплексное измерение параметров электроэнергии и показателей качества электроэнергии

Устройства серий SPM-D05/D10 обеспечивают комплексное измерение напряжения, тока, частоты, активной, реактивной и полной мощности, коэффициента мощности, а также активной, реактивной и полной энергии. Они также поддерживают функции измерения суммарного коэффициента гармонических искажений (THD) напряжения и тока, гармоник со 2-й по 31-ю, показателей несимметрии фаз, расчет нагрузок (demand) и фиксацию максимальных и минимальных значений, что позволяет проводить детальный анализ энергопотребления и качества электроэнергии.

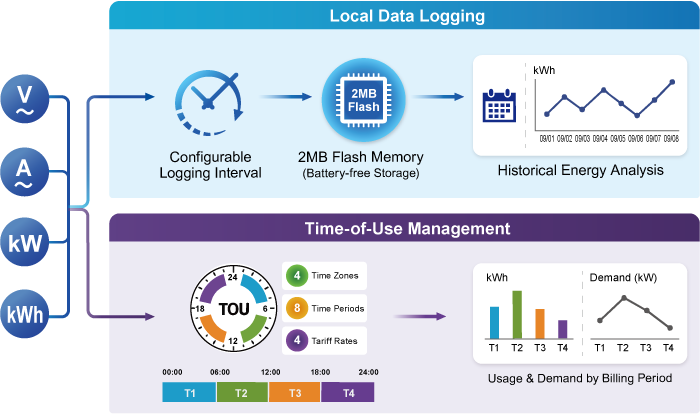

Встроенная функция регистрации данных и управления с учетом времени использования

Устройства серий SPM-D05/D10 оснащены флеш-памятью объемом 2 МБ для локальной регистрации данных, не зависящей от срока службы элементов питания. Они позволяют записывать выбранные параметры измерений с настраиваемыми интервалами для последующего анализа истории энергопотребления. Функция учета по времени использования (TOU) поддерживает до 4 временных зон, 8 временных интервалов и 4 тарифных ставок, обеспечивая возможность отслеживания потребления электроэнергии и показателей нагрузки в соответствии с различными расчетными периодами.

Встроенные средства ввода-вывода для сигнализации и управления

Серия SPM-D05/D10 оснащена 2 цифровыми входами, 4 релейными выходами и 1 импульсным выходом. Релейные выходы можно настроить для работы в режиме сигнализации или цифрового выхода, что позволяет счетчику реагировать на заданные электрические условия и работать с внешним оборудованием сигнализации, мониторинга и управления.

Компактная конструкция для промышленных условий

Благодаря компактному корпусу и возможности монтажа на стандартную DIN-рейку (35 мм) устройства серии SPM-D05/D10 легко устанавливаются в электрораспределительных щитах. В сочетании с разъемными трансформаторами тока они идеально подходят для проектов модернизации, где пространство для монтажа ограничено, а длительные простои системы недопустимы. Встроенный матричный ЖК-дисплей (128 × 64 точки) обеспечивает интуитивно понятный интерфейс для просмотра результатов измерений и настройки параметров непосредственно на месте эксплуатации.
