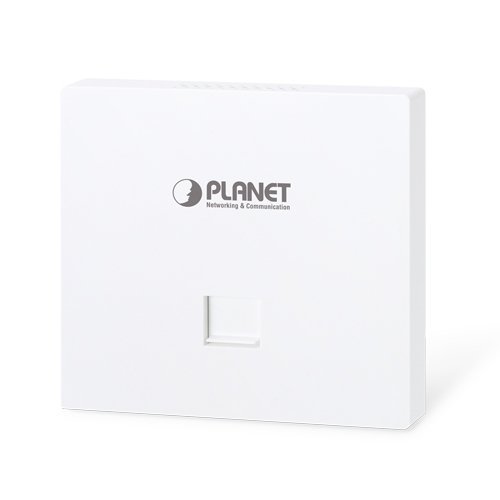

Точка беспроводного доступа (802.11be, Dual Band, 3600Mbps, встраиваемая)

» WDAP-W3600BE

Точка беспроводного доступа (802.11be, Dual Band, 3600Mbps, встраиваемая)

» WDAP-W3600BE

Встраиваемая точка доступа Wi-Fi 7 для стильной и высокопроизводительной сети

PLANET WDAP-W3600BE — это беспроводная точка доступа нового поколения, предназначенная для обеспечения производительности корпоративного уровня в сочетании с современным дизайном. Поддерживая новейший стандарт Wi-Fi 7 (802.11be), она обеспечивает суммарную пропускную способность беспроводной сети до 3600 Мбит/с (2,4 ГГц: 688 Мбит/с + 5 ГГц: 2882 Мбит/с). Это гарантирует молниеносную скорость, сверхнизкую задержку и надежное соединение, обеспечивая бесперебойную работу потоковой передачи 4K/8K, AR/VR, облачного взаимодействия и интеллектуальных приложений.

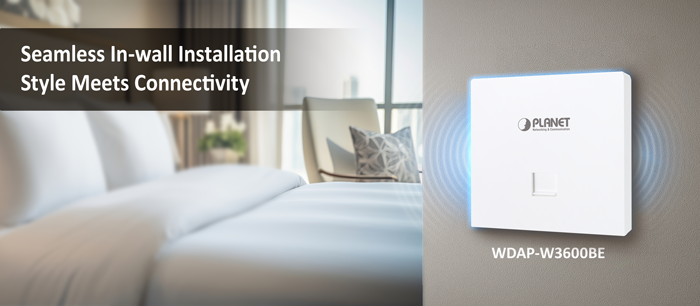

Компактная встраиваемая конструкция для безупречной интеграции

Благодаря встраиваемому в стену форм-фактору 86 x 86 мм, WDAP-W3600BE органично вписывается в любой интерьер, что делает его идеальным решением для гостиниц, жилых домов, офисов и учебных классов. Устраняя видимые кабели и громоздкое оборудование, он обеспечивает высокопроизводительную сеть, сохраняя при этом чистоту и элегантность обстановки.

Высокая производительность при высокой плотности размещения устройств и надежность корпоративного уровня

Оснащенный передовыми технологиями Wi-Fi 7, включая 4096-QAM, MU-MIMO, OFDMA, формирование луча и бесшовный роуминг, WDAP-W3600BE обеспечивает стабильное соединение в условиях высокой плотности размещения устройств, подверженных помехам, таких как офисы, учебные классы и гостиницы.

Надежная безопасность и функции, готовые к использованию в бизнесе

Для защиты конфиденциальных деловых и личных данных WDAP-W3600BE поддерживает новейшее шифрование WPA3, сопоставление VLAN с SSID и изоляцию клиентов. В сочетании с гибкой конфигурацией SSID и расширенным контролем доступа он обеспечивает безопасную и хорошо сегментированную беспроводную среду как для коммерческих, так и для гостиничных приложений.

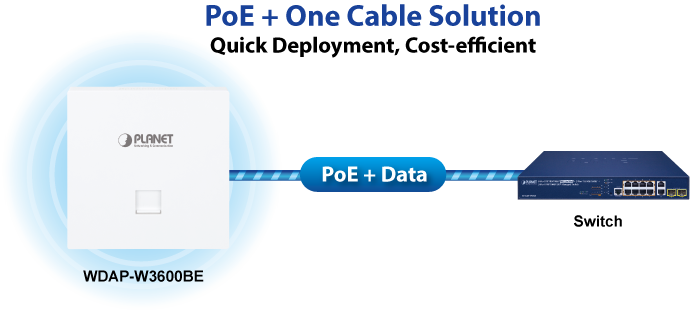

Гибкое развертывание PoE+

Благодаря питанию по стандарту 802.3at PoE+, WDAP-W3600BE упрощает установку, передавая питание и данные по одному кабелю Ethernet. Это снижает потребность в дополнительных кабелях, уменьшает затраты на развертывание и делает установку более гибкой в различных условиях.

PLANET CloudNMS – Облачное универсальное управление сетью

Платформа CloudNMS и мобильное приложение PLANET позволяют ИТ-специалистам удаленно управлять всеми сетевыми устройствами и устройствами с питанием от сети (PD) в режиме реального времени. Разработанная для предприятий и отраслей, CloudNMS минимизирует необходимость выездного устранения неполадок, обеспечивая централизованный мониторинг, обнаружение неисправностей и мгновенные оповещения.

С CloudNMS предприятия могут более эффективно, безопасно и интеллектуально управлять различными сетевыми развертываниями — и все это с помощью единой облачной платформы.

Отели и гостиничный бизнес

В номерах для гостей WDAP-W3600BE можно легко установить на прикроватной стене или рабочем столе, обеспечивая высокоскоростной Wi-Fi для потоковой передачи видео, видеоконференций и онлайн-развлечений. Встраиваемая конструкция сохраняет эстетику номера, а централизованное облачное управление позволяет операторам отелей легко отслеживать и поддерживать производительность сети в каждом номере.

Современные жилые помещения и «умные дома»

Для пользователей жилых помещений WDAP-W3600BE интегрируется в стену, поддерживая порядок в жилых помещениях и обеспечивая при этом полное покрытие Wi-Fi по всему дому. Он поддерживает множество подключенных устройств — таких как смарт-телевизоры, ноутбуки, игровые приставки и устройства IoT — обеспечивая комфортный, интеллектуальный и подключенный образ жизни.

Кампусы и образовательные учреждения

В аудиториях и общежитиях WDAP-W3600BE обеспечивает надежное подключение для нескольких пользователей одновременно, гарантируя бесперебойное дистанционное обучение, использование интерактивных досок и видеоконференцсвязь. Благодаря использованию PoE+ школы могут сократить расходы на проводку, упростив при этом расширение и обслуживание сети.

Корпоративные офисы и коворкинги

В офисах и коворкингах WDAP-W3600BE обеспечивает надежный и безопасный беспроводной доступ как для сотрудников, так и для посетителей. Используя сопоставление SSID с VLAN и изоляцию клиентов, администраторы могут сегментировать сети для различных групп пользователей, повышая безопасность, оптимизируя производительность и обеспечивая эффективное управление ИТ-инфраструктурой.

Standard-compliant Wireless LAN and LAN

Compliant with the IEEE 802.11a/b/g/n/ac/ax/be (Wi-Fi 7) wireless technology
Equipped with one 100/1000/2500BASE-T PoE RJ45 port (WAN) and one 10/100/1000BASE-T RJ45 port (LAN), supporting auto-negotiation and auto MDI/MDI-X

RF Interface Characteristics

Dual-band concurrent operation with maximum wireless throughput up to 3600Mbps (2.4GHz: 688Mbps, 5GHz: 2882Mbps)
Built-in dual-band omnidirectional antennas
Advanced Wi-Fi 7 features: 4096-QAM, MU-MIMO, OFDMA, Beamforming, and Seamless Roaming

Multiple Operation Modes and Wireless Features

Flexible operation modes: Gateway, AP, Repeater, WISP
Supports up to 8 SSIDs (4 per band) with VLAN-to-SSID mapping
Wi-Fi Multimedia (WMM) for optimized audio/video streaming
Real-time Wi-Fi channel analysis chart for interference management
Seamless roaming with 802.11k/v/r to ensure uninterrupted client mobility

Secure Network Connection

Comprehensive wireless security with WPA3 Personal, WPA2/WPA3 Personal, WPA2 Enterprise, WPA/WPA2 Enterprise
VLAN support with SSID-to-VLAN mapping, plus IP/MAC filtering and client isolation
Enhanced security with ACL management to prevent unauthorized access

Easy Deployment and Cloud Management

Powered by 802.3af/at PoE+, simplifying installation by combining power and data through a single Ethernet cable
Fully compatible with PLANET CloudNMS app, and AP Controllers, enabling centralized monitoring and management
Self-healing mechanism through system auto-reboot scheduling
User-friendly Web GUI and setup wizard for quick configuration and monitoring

Hardware Specifications

Interfaces

WAN/PoE: 1 x 100/1000/2500BASE-T RJ45 port
LAN: 1 x 10/100/1000BASE-T RJ45 port
Auto-negotiation and auto MDI/MDI-X

Antennas

2 × internal dual-band antennas (2.4GHz: 1.7dBi, 5GHz: 3dBi)

Reset Button

Reset button on the rear side (Press 6-10 seconds to reset the device to factory default.)

LED Indicators

Composite LED (Red: Booting, Green: 2.4GHz+5GHz or 5GHz only, Blue: 2.4GHz only)

Dimensions

86 × 86 × 42.8 mm (W × D × H, with 10.8 mm beyond wall surface)

Weight

210g

Power Requirements

IEEE 802.3af/at PoE (48V DC)

Power Consumption

Max. 5.1 watts / 17.4 BTU (Power on without any connection, PoE 54V)
Max. 14.1 watts / 48.1 BTU (Full loading, PoE 48V)

Mounting

In-wall mount

Wireless Interface Specifications

Standard

5GHz:
IEEE 802.11be
IEEE 802.11ax
IEEE 802.11ac
IEEE 802.11n
IEEE 802.11a
2.4GHz:
IEEE 802.11be
IEEE 802.11ax
IEEE 802.11n
IEEE 802.11b
IEEE 802.11g
IEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX
IEEE 802.3ab 1000BASE-T
IEEE 802.3bz 2500BASE-T
IEEE 802.3x flow control
IEEE 802.11k, 802.11v, and 802.11r*
IEEE 802.11i

Media Access Control

CSMA/CA

Data Modulation

802.11be: MIMO-OFDM/OFDMA (BPSK / QPSK / 16QAM / 64QAM / 256QAM / 1024QAM / 4096QAM)
802.11ax: MIMO-OFDMA (BPSK / QPSK / 16QAM / 64QAM / 256QAM, 1024QAM)
802.11ac: MIMO-OFDM (BPSK / QPSK / 16QAM / 64QAM / 256QAM)
802.11a/g/n: OFDM (BPSK / QPSK / 16QAM / 64QAM)
802.11b: DSSS (DBPSK / DQPSK / CCK)

Band Mode

2.4GHz / 5GHz concurrent mode

Frequency Range

2.4GHz:
FCC: 2.412~2.462GHz
ETSI: 2.412~2.472GHz
5GHz:
FCC: 5.180~5.240GHz, 5.745~5.825GHz
ETSI: 5.180~5.700GHz

Operating Channels

ETSI:
2.4GHz: 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13 (13 Channels)
5GHz: 36, 40, 44, 48, 52, 56, 60, 64, 100, 104, 108, 112, 116, 120,124,128,132, 136, 140 (19 channels)
FCC:
2.4GHz: 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11 (11 channels)
5GHz: 36, 40, 44, 48, 52, 56, 60, 64, 100, 104, 108, 112, 116,120,124,128,132, 136, 140, 149, 153, 157, 161,165 (24 channels)

5GHz channel list may vary in different countries according to their regulations.

Max. Transmit Power (dBm)

FCC: up to 23 ± 2dBm
ETSI:

Network Mode	Data Rate	Max. Transmit Power (dBm)
2.4G Power
802.11b	11Mbps 1Mbps	23±2 23±2
802.11g	54Mbps 6Mbps	20±2 22±2
802.11n HT20	MCS7 MCS0	18.5±2 21±2
802.11n HT40	MCS7 MCS0	18.5±2 21±2
802.11ax HE20	MCS11 MCS0	17±2 20.5±2
802.11ax HE40	MCS11 MCS0	17±2 20.5±2
802.11be EHT20	MCS13 MCS0	16±2 20.5±2
802.11be EHT40	MCS13 MCS0	16±2 20.5±2
5G Power
802.11a	54Mbps 6Mbps	19.5±2 22±2
802.11n HT20	MCS7 MCS0	19±2 21±2
802.11n HT40	MCS7 MCS0	19±2 21±2
802.11ac VHT20	MCS8 MCS0	18.5±2 21±2
802.11ac VHT40	MCS7 MCS0	18.5±2 20.5±2
802.11ac VHT80	MCS9 MCS0	18.5±2 20.5±2
802.11ac VHT160	MCS9 MCS0	18±2 21±2
802.11ax HE20	MCS11 MCS0	18±2 20.5±2
802.11ax HE40	MCS11 MCS0	18±2 20.5±2
802.11ax HE80	MCS11 MCS0	17±2 20±2
802.11ax HE160	MCS11 MCS0	16±2 19.5±2
802.11be EHT20	MCS13 MCS0	15.5±2 20.5±2
802.11be EHT40	MCS13 MCS0	16±2 20.5±2
802.11be EHT80	MCS13 MCS0	15.5±2 20.5±2
802.11be EHT160	MCS13 MCS0	14.5±2 19.5±2

Receive Sensitivity

Network Mode	Data Rate	Max. Transmit Power (dBm)
2.4G Power
802.11b	11Mbps 1Mbps	-87 -95
802.11g	54Mbps 6Mbps	-75 -92
802.11n HT20	MCS7 MCS0	-74 -92
802.11n HT40	MCS7 MCS0	-71 -89
802.11ax HE20	MCS11 MCS0	-63 -92
802.11ax HE40	MCS11 MCS0	-60 -88
802.11be EHT20	MCS13 MCS0	-56 -92
802.11be EHT40	MCS13 MCS0	-53 -89
5G Power
802.11a	54Mbps 6Mbps	-74 -91
802.11n HT20	MCS7 MCS0	-73 -90
802.11n HT40	MCS7 MCS0	-70 -87
802.11ac VHT20	MCS8 MCS0	-67 -91
802.11ac VHT40	MCS7 MCS0	-63 -88
802.11ac VHT80	MCS9 MCS0	-60 -85
802.11ax HE20	MCS11 MCS0	-62 -91
802.11ax HE40	MCS11 MCS0	-59 -89
802.11ax HE80	MCS11 MCS0	-58 -86
802.11ax HE160	MCS11 MCS0	-53 -83
802.11be EHT20	MCS13 MCS0	-55 -91
802.11be EHT40	MCS13 MCS0	-52 -88
802.11be EHT80	MCS13 MCS0	-49 -85
802.11be EHT160	MCS13 MCS0	-46 -82

2.4G EVM

802.11b : ≤-10dB；802.11g : ≤-25dB；802.11n : ≤ -28dB；802.11ax : ≤ -35dB；802.11be : ≤-38dB

5G EVM

802.11a : ≤-25dB；802.11n : ≤-28dB；802.11ac : ≤ -32dB；802.11ax : ≤ -35dB；802.11be : ≤-38dB

Software Features

LAN

Static IP / Dynamic IP

WAN

Static IP
Dynamic IP
PPPoE/PPTP/L2TP

Wireless Mode

Access Point
Gateway
Repeater
WISP

Channel Width

20MHz, 40MHz, 80MHz, 160MHz

Encryption Security

WPA3 Personal
WPA2/WPA3 Personal
WPA2 Personal (AES)
WPA2 Personal (TKIP)
WPA2 Personal (TKIP+AES)
WPA/WPA2 Personal (AES)
WPA/WPA2 Personal (TKIP)
WPA/WPA2 Personal (TKIP+AES)
WPA2 Enterprise (802.1X)
WPA/WPA2 Enterprise (802.1X)

Supported EAP Methods

EAP - Transport Layer Security (TLS)
EAP-Tunneled TLS (TTLS) + Microsoft Challenge Handshake Authentication Protocol Version 2 (MSCHAPv2)
Protected EAP (PEAP) v0 + EAP-MSCHAPv2
PEAP v1 + EAP-Generic Token Card (GTC)

Wireless Security

Enable/Disable SSID broadcast
Wireless max. 32 MAC address filtering
User isolation

Max. SSIDs

8 (4 per radio)

Max. Clients

256 (128 is suggested, depending on usage)

Wireless QoS

Supports Wi-Fi Multimedia (WMM)

Wireless Advanced

Auto Channel Selection
5-level Transmit Power Control Max (100%), Efficient (75%), Enhanced (50%), Standard (25%) or Min (15%)
Client Limit Control, Coverage Threshold
Wi-Fi channel analysis chart
Seamless roaming
Beamforming
BSS coloring

Status Monitoring

Device status, wireless client List
PLANET Smart Discovery
DHCP client table
System Log supports remote syslog server

VLAN

IEEE 802.1Q VLAN (VID: 1~4094)
SSID-to-VLAN mapping to up to 4 SSIDs

Self-healing

Supports auto reboot settings per day/hour

Management

Remote management through PLANET DDNS/ Easy DDNS
Configuration backup and restore
Supports UPnP*
Supports IGMP Proxy
Supports PPTP/L2TP/IPSec VPN Pass-through
Supports Captive Portal, RADIUS Server/Client

Central Management

Applicable controllers: NMS APC, WS APC, VR/IVR APC, ICG APC, PLANET CloudNMS

Environment & Certification

Temperature

Operating: -10~ 50 degrees C
Storage: -40 ~ 70 degrees C

Humidity

Operating: 10 ~ 90% (non-condensing)
Storage: 5 ~ 95% (non-condensing)

Regulatory

CE, RoHS

Remarks [*]: The feature will be supported through firmware/system upgrade.
