Экономичное решение для управляемых гигабитных коммутаторов IPv6 для предприятий
Серия PLANET WGSW-24040 — это управляемый гигабитный коммутатор уровня 2+, который имеет 24 порта 10/100/1000BASE-T + 4 порта Shared 100/1000BASE-X SFP и поддерживает статическую маршрутизацию уровня 3 для сети уровня предприятия. Богатый механизм коммутации L2/L4, предлагаемый серией WGSW-24040, обеспечивает эффективное управление трафиком данных для предприятий и поставщиков услуг VoIP, потокового видео и многоадресных приложений. Предоставляя удобные, но усовершенствованные интерфейсы управления IPv6/IPv4, он хорошо подходит для приложений магистральных сетей и сетей рабочих групп, обеспечивая доступность, высокую производительность и стабильное качество передачи.

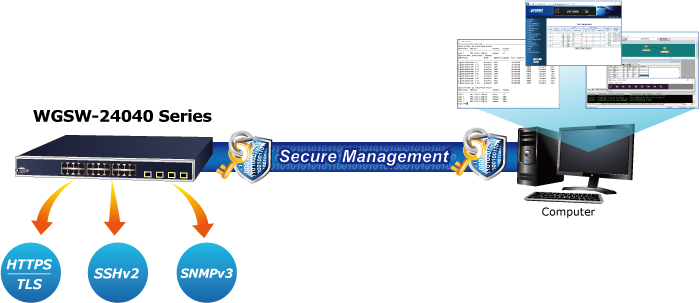

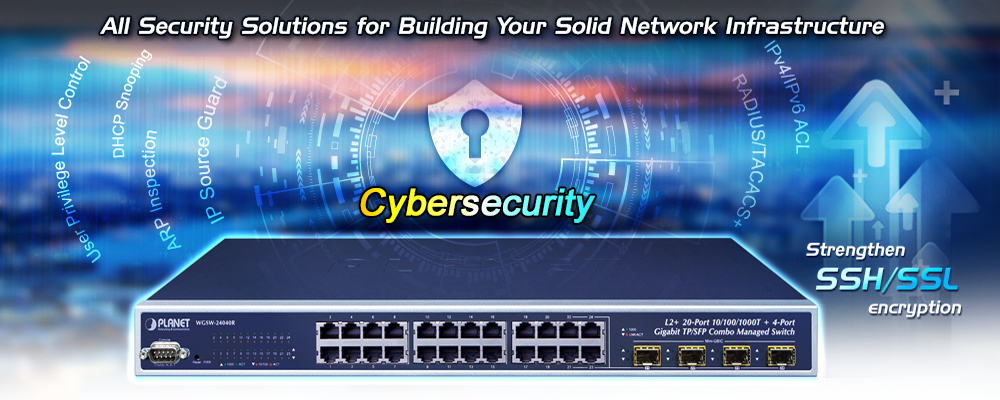

Функции кибербезопасности для минимизации рисков
Новое поколение серии WGSW-24040 имеет функцию кибербезопасности для защиты управления коммутатором и повышения безопасности критически важной сети без дополнительных затрат и усилий на развертывание. Новая серия WGSW-24040 расширяет объем памяти и обновляет ядро протоколов SSH и SSL, чтобы обеспечить надежную защиту от сложных угроз. Он поддерживает ряд функций кибербезопасности, таких как DHCP Snooping, IP Source Guard, ARP Inspection Protection, контроль доступа к сети на основе портов и MAC-адресов 802.1x, управление учетными записями пользователей RADIUS и TACACS+, аутентификация SNMPv3 и т. д. решение для полной безопасности. Сетевой администратор теперь может создавать высокозащищенные корпоративные сети, тратя значительно меньше времени и усилий, чем раньше.

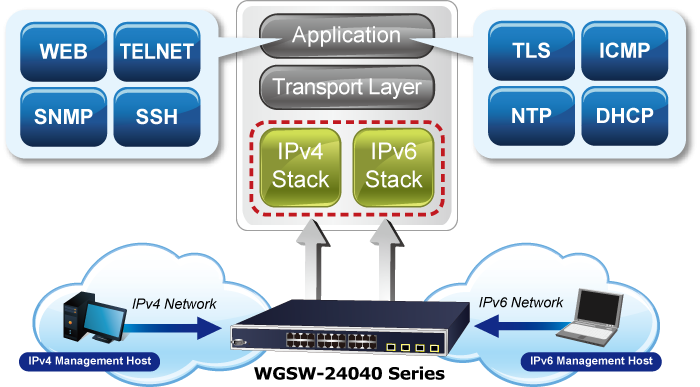

Решение для сетей IPv6
Поддерживая двойной стек IPv6/IPv4 и множество функций управления с простыми и удобными интерфейсами управления, серия WGSW-24040 является лучшим выбором для поставщиков услуг IP-наблюдения, VoIP и беспроводной связи для подключения к сети IPv6. Это также помогает предприятиям малого и среднего бизнеса вступить в эпоху IPv6 с наименьшими инвестициями, но без необходимости заменять сетевое оборудование, пока интернет-провайдер строит пограничную сеть IPv6 FTTx.
Маршрутизация VLAN для протоколов IPv4 и IPv6 для безопасного и гибкого управления
Чтобы помочь клиентам оставаться на высоте своего бизнеса, WGSW-24040 не только обеспечивает высокую производительность передачи и отличные технологии уровня 2, но также предлагает функцию маршрутизации VLAN IPv4/IPv6, которая позволяет пересекать разные VLAN и разные IP-адреса для цель создания высокозащищенного, гибкого управления и более простого сетевого приложения.

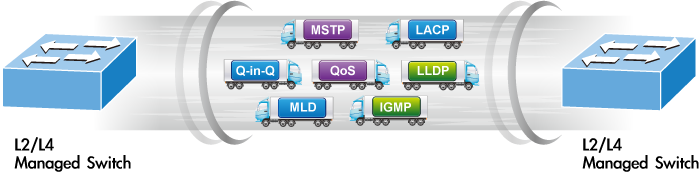

Надежные функции уровня 2
Серию WGSW-24040 можно запрограммировать для расширенных функций управления коммутатором, таких как динамическое агрегирование каналов портов, Q-in-Q VLAN, протокол множественного связующего дерева (MSTP), качество обслуживания уровня 2/4, управление полосой пропускания и отслеживание IGMP/MLD. Серия WGSW-24040 позволяет использовать высокоскоростную магистраль, объединяющую несколько портов. Он позволяет использовать до 10 групп магистралей по 16 портов в каждой группе, а также поддерживает аварийное переключение соединения.
Мощная безопасность
Серия WGSW-24040 поддерживает список управления доступом (ACL) уровней от 2 до 4 для обеспечения безопасности. Его можно использовать для ограничения доступа к сети путем отклонения пакетов на основе IP-адреса источника и назначения, номера порта TCP/UDP или определенных типичных сетевых приложений. Его механизм защиты также включает аутентификацию пользователей и устройств на основе портов 802.1x и MAC-адресов. Благодаря функции частной VLAN связь между граничными портами можно предотвратить, чтобы обеспечить конфиденциальность пользователя.
Расширенный контроль безопасности и трафика
WGSW-24040 также обеспечивает функции отслеживания DHCP, защиты источника IP и динамической проверки ARP для предотвращения атак с отслеживанием IP-адресов и отбрасывания пакетов ARP с недействительным MAC-адресом. Сетевой администратор теперь может создавать высокозащищенные корпоративные сети, тратя значительно меньше времени и усилий, чем раньше.
Удобное и безопасное управление
Для эффективного управления серия управляемых коммутаторов WGSW-24040 оснащена консольным, веб-интерфейсом и интерфейсом управления SNMP. Благодаря встроенному веб-интерфейсу управления серия WGSW-24040 предлагает простые в использовании, независимые от платформы средства управления и настройки. Серия WGSW-24040 поддерживает SNMP, и ею можно управлять с помощью любого программного обеспечения управления, основанного на стандарте протокола SNMP v1 и v2. Для сокращения времени обучения продукта серия WGSW-24040 предлагает команды, подобные Cisco, через Telnet или консольный порт, и клиенту не нужно изучать новые команды от этих коммутаторов. Кроме того, он также предлагает безопасное удаленное управление через соединения SSHv2, TLSv1.2 и SNMP v3 которые шифруют содержимое пакета в каждом сеансе.
Гибкое и расширяемое решение
4 слота mini-GBIC SFP, встроенные в серию WGSW-24040, поддерживают двухскоростную передачу, поскольку оснащены оптоволоконными модулями 100BASE-FX и 1000BASE-SX/LX SFP (подключаемый малый форм-фактор). Теперь администратор может гибко выбирать подходящий трансивер SFP не только в зависимости от расстояния передачи, но и требуемой скорости передачи. Расстояние можно увеличить с 550 метров до 2 километров (многомодовое волокно) и до 10/20/40/80/120 километров (одномодовое волокно или волокно WDM). Они хорошо подходят для приложений в корпоративных центрах обработки данных и дистрибутивах.

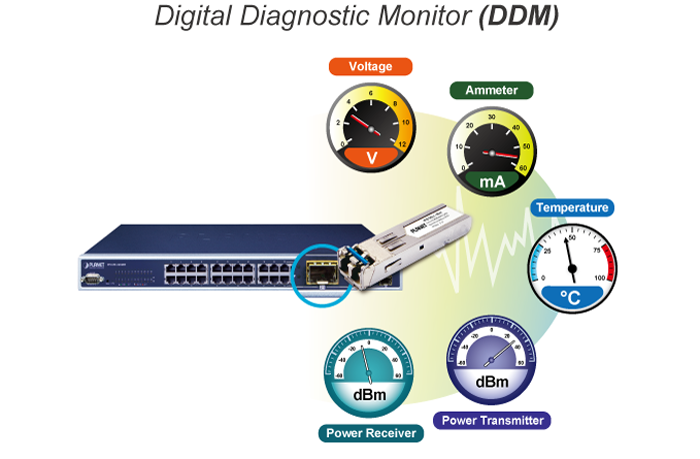

Интеллектуальный механизм диагностики SFP
WGSW-24040 поддерживает функцию SFP-DDM (Digital Diagnostic Monitor), которая позволяет сетевому администратору легко отслеживать параметры SFP в режиме реального времени, такие как выходная оптическая мощность, входная оптическая мощность, температура, ток смещения лазера и напряжение питания приемопередатчика.

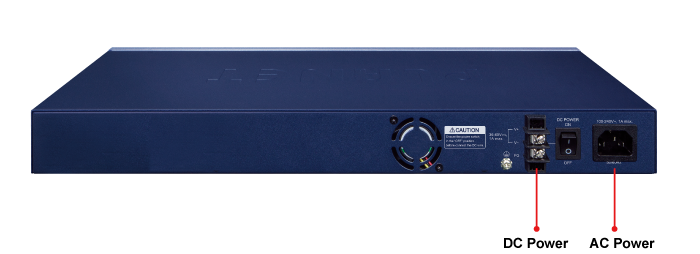

Модель WGSW-24040R оснащена одним блоком питания переменного тока на 100–240 В и одним блоком питания постоянного тока на 36–60 В, что обеспечивает повышенную надежность и масштабируемость резервного источника питания. Система непрерывного электропитания специально разработана для удовлетворения потребностей высокотехнологичных объектов, требующих высокой надежности электропитания. Благодаря источнику питания 36–60 В постоянного тока WGSW-24040Rможет работать как устройство телекоммуникационного уровня, которое можно разместить в электронной комнате.
Коммутаторы безопасности и QoS для небольших подразделений
Серия WGSW-24040 подключает до 24 высокоскоростных рабочих станций в среде Ethernet, в которой ее четыре интерфейса SFP Mini-GBIC подключаются к магистральной сети отдела. Кроме того, серия WGSW-24040 обеспечивает коммутационную матрицу со скоростью 16 Гбит/с и высокую пропускную способность для магистрального соединения. Серия WGSW-24040 повышает эффективность сети и защищает сетевых клиентов благодаря мощным функциям:
Расширенные функциональные возможности серии WGSW-24040 устраняют традиционные проблемы, связанные с использованием Ethernet. Пользователи могут быть разделены с помощью расширенных функций VLAN для повышения безопасности. Это делает серию WGSW-24040 одним из лучших и наиболее экономичных коммутаторов для предприятий малого и среднего бизнеса.

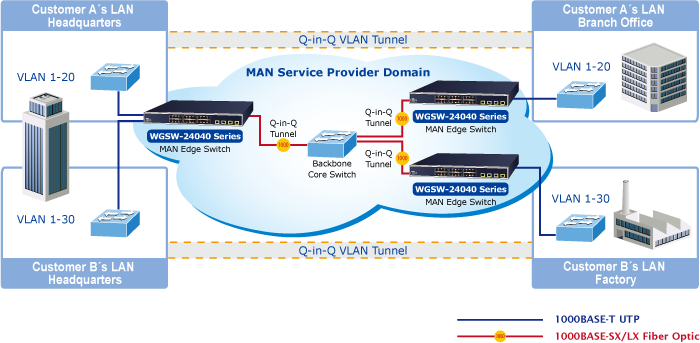

Коммутатор на стыке городской сети и оптических магистралей
В серии WGSW-24040 применяется технология VLAN с двойной меткой (Q-in-Q), обеспечивающая низкую стоимость и простоту эксплуатации для поставщиков услуг, передающих трафик для нескольких клиентов по их сетям. Он поддерживает группы SNMPv3 и RMON. Структура безопасности SNMPv3 состоит из моделей безопасности, каждая из которых имеет свои уровни безопасности. Благодаря четырем встроенным двухскоростным слотам SFP расстояние развертывания серии WGSW-24040 может быть увеличено и обеспечивается высокопроизводительный периферийный сервис для решений FTTx. Для построения сетевого решения FTTH (оптоволокно до дома) или FTTC (оптоволокно до границы) для интернет-провайдеров и FTTB (оптоволокно до здания) для предприятий различные расстояния трансиверов SFP не являются обязательными по выбору клиентов. Для обеспечения безопасности и различных приложений 24 гигабитных порта серии WGSW-24040 можно настроить с помощью настроек VLAN и подключить к различным объектам, офисам, цветам, домам и отделам.
Physical Ports
Layer 2 Features
Quality of Service
Multicast
Security
Management
Redundant Power System ( WGSW-24040R)
Hardware Specifications | |||||
---|---|---|---|---|---|
Copper Ports | 24 10/ 100/1000BASE-T RJ45 auto-MDI/MDI-X ports | ||||
10/100/1000Mbps / SFP Combo Interfaces | 4 10/100/1000Mbps TP and SFP shared combo interfaces, SFP (Mini-GBIC) supports 100/1000Mbps Dual mode DDM, shared with Port-21 to Port-24 | ||||
Console | 1 x RJ45 serial port (115200, 8, N, 1) | ||||
Switch Architecture | Store-and-Forward | ||||
Switch Fabric | 48Gbps / non-blocking | ||||
Throughput | 95.2Mpps@64Bytes | ||||
Address Table | 8K entries, automatic source address learning and ageing | ||||
Shared Data Buffer | 1392 kilobytes | ||||
Flow Control | IEEE 802.3x pause frame for full duplex Back pressure for half duplex | ||||
Jumbo Frame | 10K bytes | ||||
Reset Button | > 5 sec: Factory Default | ||||
LED | System: PWR (Green) Ethernet Interfaces (Port 1 to Port 24): 1000 LNK/ACT (Green), 10/100 LNK/ACT (Orange) 100/1000Mbps SFP Combo Interfaces (Port 21 to Port 24): 1000 (Green), 100 (Orange) | ||||
Power Consumption |
| ||||
Power Consumption (Full Loading) | Max. 30 watts/102 BTU | ||||
ESD Protection | 6KV DC | ||||
Dimensions (W x D x H) | 440 x 200 x 44.5 mm, 1U high | ||||
Weight |
| ||||
Layer2 Management Function | |||||
Port Configuration | Port disable / enable Auto-negotiation 10/100/1000Mbps full and half duplex mode selection Flow Control disable / enable | ||||
Port Status | Display each port’s speed duplex mode, link status, flow control status, auto negotiation status, trunk status | ||||
Port Mirroring | TX / RX / Both Many-to-1 monitor | ||||
VLAN | 802.1Q tag-based VLAN, up to 255 VLAN groups Q-in-Q tunneling Private VLAN Edge (PVE) MAC-based VLAN Protocol-based VLAN Voice VLAN MVR (Multicast VLAN Registration) Up to 255 VLAN groups, out of 4094 VLAN IDs | ||||
Link Aggregation | IEEE 802.3ad LACP / static trunk Supports 10 trunks groups with 16 ports per trunk group | ||||
QoS | Traffic classification based, strict priority and WRR 8-Level priority for switching - Port Number - 802.1p priority - 802.1Q VLAN tag - DSCP/TOS field in IP packet | ||||
IGMP Snooping | IGMP Snooping (v1/v2/v3), up to 255 multicast groups IGMP Querier mode support | ||||
MLD Snooping | MLD Snooping ((v1/v2), up to 255 multicast groups MLD Querier mode support | ||||
Access Control List | IP-based ACL / MAC-based ACL Up to 256 entries | ||||
Bandwidth Control | Per port bandwidth control Ingress: 500Kb~80Mbps Egress: 64Kb~80Mbps | ||||
Layer 3 Function | |||||
IP Interface | Max. 8 VLAN interfaces | ||||
Routing Table | Max. 32 routing entries | ||||
Routing Protocols | IPv4 software static routing IPv6 software static routing | ||||
Management | |||||
Basic Management Interfaces | Console; Telnet; Web browser; SNMP v1, v2c | ||||
Secure Management Interfaces | SSHv1/v2, TLS, SSL, SNMPv3 | ||||
SNMP MIBs | RFC 1213 MIB-II IF-MIB RFC 1493 Bridge MIB RFC 1643 Ethernet MIB RFC 2863 Interface MIB RFC 2665 Ether-Like MIB RFC 2737 Entity MIB RFC 2819 RMON MIB (Group 1, 2, 3 and 9) RFC 2618 RADIUS Client MIB RFC 3411 SNMP-Frameworks-MIB IEEE 802.1X PAE LLDP MAU-MIB | ||||
Standards Conformance | |||||
Regulatory Compliance | FCC Part 15 Class A, CE | ||||
Standards Compliance | IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX/100BASE-FX IEEE 802.3z 1000BASE-SX/LX IEEE 802.3ab 1000BASE-T IEEE 802.3x flow control and back pressure IEEE 802.3ad port trunk with LACP IEEE 802.1D Spanning Tree protocol IEEE 802.1w Rapid Spanning Tree protocol IEEE 802.1s Multiple Spanning Tree protocol IEEE 802.1p Class of service IEEE 802.1Q VLAN tagging IEEE 802.1x Port Authentication Network Control IEEE 802.1ab LLDP RFC 768 UDP RFC 793 TFTP RFC 791 IP RFC 792 ICMP RFC 2068 HTTP RFC 1112 IGMP version 1 RFC 2236 IGMP version 2 RFC 3376 IGMP version 3 RFC 2710 MLD version 1 FRC 3810 MLD version 2 | ||||
Environments | |||||
Operating | Temperature: 0 ~ 50 degrees C for AC power input Relative Humidity: 5 ~ 95% (non-condensing) | ||||
Storage | Temperature: -10 ~ 70 degrees C Relative Humidity: 5 ~ 95% (non-condensing) |
Дата | Версия | Описание | Скачать |
---|---|---|---|
04.12.2020 | 4.0 | WGSW-24040/WGSW-24040R |
![]() |
Дата | Версия | Описание | Скачать |
---|---|---|---|
25.12.2020 | 3.0 | Release for hardware version 3.0. |
![]() |
Дата | Версия | Описание | Скачать |
---|---|---|---|
18.03.2022 | 1.7 | [Command Guide] Updated. |
![]() |
03.03.2021 | 3.2 | Release for hardware version 3.0. |
![]() |
Дата | Версия | Описание | Скачать |
---|---|---|---|
08.12.2020 | 4.0 | EC Declaration. |
![]() |
Информация для заказа | |
---|---|
WGSW-24040 | L2+ 24-Port 10/100/1000T + 4-Port Gigabit TP/SFP Combo Managed Switch |
WGSW-24040R | L2+ 24-Port 10/100/1000T + 4-Port Gigabit TP/SFP Combo Managed Switch with 48V DC Redundant Power |
