Недорогое решение доступа к RS-232/422/485 через Ethernet

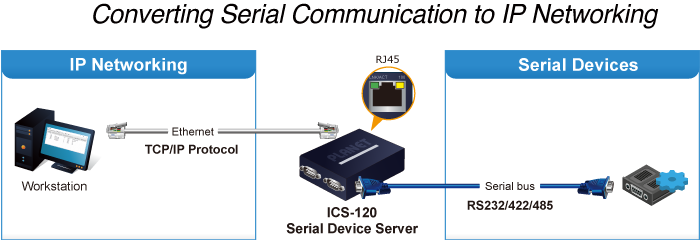

Сервер последовательных устройств PLANET ICS-120 специально разработан для преобразования двух последовательных интерфейсов RS-232/RS-422/RS-485 в сеть Fast Ethernet для эффективного и недорогого расширения сетевого расстояния.
В ICS-120 имеется один порт 10/100BASE-TX RJ45, благодаря которому подключенное последовательное оборудование становится IP-устройством и может немедленно подключаться к сети TCP/IP. Рабочая температура устройства от-10 до 60 градусов C.
ICS-120 — это экономящее время и экономически эффективное решение для пользователей и системных интеграторов, позволяющее быстро преобразовать свои последовательные устройства в сеть Ethernet без необходимости замены существующих последовательных устройств и системы программного обеспечения.

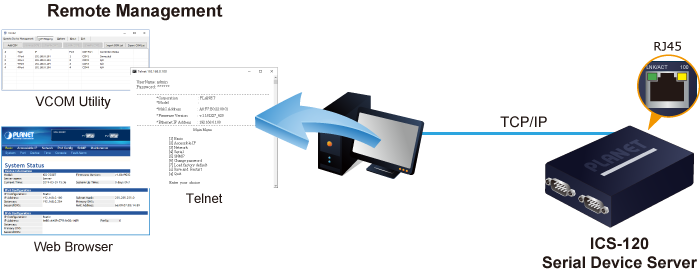

Удаленное управление
Поскольку ICS-120 обеспечивает простое последовательное соединение с Ethernet и подключение к сети TCP/IP, удаленной сетевой системой можно эффективно управлять через интерфейсы управления Web, telnet и VCOM. Он поддерживает как прикладной, так и последовательный режимы работы для подключения сигнализации или IP-адреса, что экономит время администратора при обнаружении и обнаружении проблем в сети без визуального осмотра кабелей и устройств. Для большой сетевой среды также доступны несколько вариантов подключения.

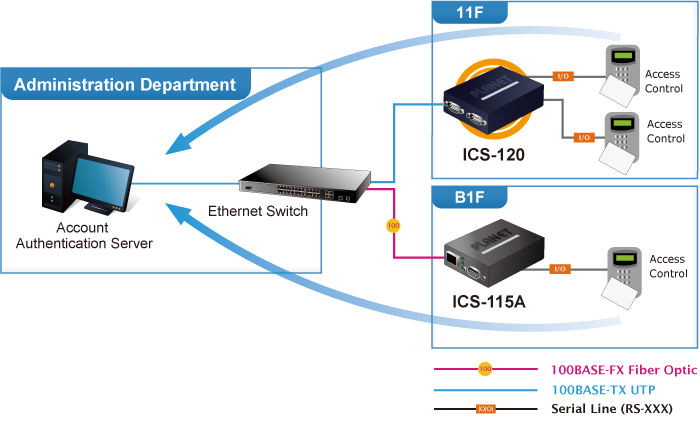

Система контроля доступа – традиционное применение
Большинство предприятий и государственных органов используют системы контроля доступа и Mifare или RFID для авторизации допуска. Традиционно устройства контроля доступа используют последовательный интерфейс RS-232 или RS-485, кабели которых подключаются к серверу входа. Используя ICS-120 , машина контроля доступа может расширять сеть на большие расстояния через интерфейсы Ethernet. Кроме того, ICS-120 можно подключить к маршрутизатору xDSL для получения доступа в Интернет, чтобы можно было устанавливать и контролировать контроль доступа через Интернет.

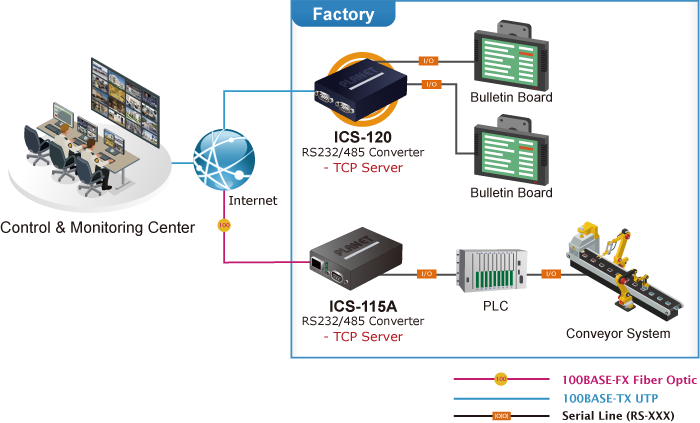

Контроль процессов
Для мониторинга, настройки и управления роботизированным конвейером, включая другие производственные машины, требуется ПЛК (программируемое логическое управление), управляющий вышеуказанным производственным процессом. ICS-120 можно перевести в режим TCP-сервера и подключить к ПЛК. Таким образом, администратор может конфигурировать и задавать параметры команд через интрасеть Fast Ethernet для удаленного управления ПЛК без необходимости находиться рядом с машиной ввода-вывода.

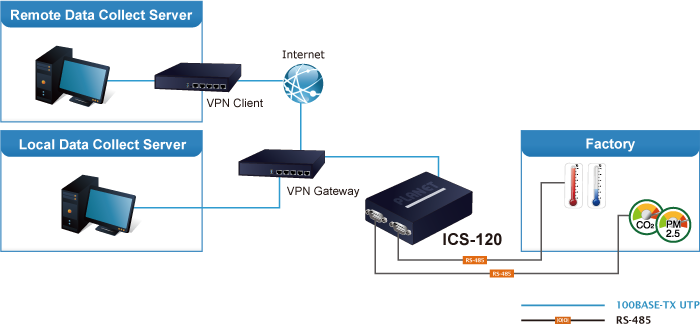

Сбор данных с удаленного терминала - UDP режим
Подключитесь к RTU (удаленному терминальному блоку) для сбора и мониторинга данных о волнах, сигнале и использовании энергии. ICS-120 можно использовать для настройки режима UDP и автоматической отправки данных через Fast Ethernet на локальный сервер или через Интернет на удаленный сервер.
Управление движением камеры видеонаблюдения — режим парного подключения
Используя режим парного подключения через оптоволоконный патч-корд, ICS-120 может увеличить расстояние до развернутых устройств через интерфейсы RS-232, RS-422 и RS-485, что делает удаленное управление этими устройствами из центра мониторинга более простым и эффективным.
Datasheet
| Дата | Версия | Описание | Скачать |
|---|---|---|---|
| 24.07.2020 | 1.0 | ICS-120 |
|
Firmware
| Дата | Версия | Описание | Скачать |
|---|---|---|---|
| 08.10.2021 | 1.155b210805 | Bug Fixed - 1. Make up the missing Modbus Converter Server / Client Mode 2. Fixed the problem that the "green" LED would unconditionally turn on when using RS422 and RS485 3. Fixed the problem that Smart Discovery could not scan |
|
Quick Guide
| Дата | Версия | Описание | Скачать |
|---|---|---|---|
| 03.07.2020 | 1.0 | Initial release. |
|
User's Manual
| Дата | Версия | Описание | Скачать |
|---|---|---|---|
| 07.08.2020 | 1.0 | Initial release. |
|
EC Declaration
| Дата | Версия | Описание | Скачать |
|---|---|---|---|
| 23.03.2021 | 1.0 | EC Declaration. |
|
Utility
| Дата | Версия | Описание | Скачать |
|---|---|---|---|
| 11.12.2020 | 2011041000_2521_1337_1111 | 1. Supports starting as service mode. 2. Supports simplified Chinese *Note:This utility is only for the ICS-110, ICS-120, ICS-115A, ICS-2100T, ICS-2102T, ICS-2102TS, ICS-2105AT, ICS-2200T, and ICS-2400T and NOT compatible with ICS-100, ICS-105A, ICS-2100, and ICS-2105A. |
|
| 31.07.2020 | 2.18.1219.1600 | 1. Support to add Device IP manually. 2. Support to add COM port manually. 3. NOT compatible with ICS-210X series products. |
|
