Обеспечение цифровой трансформации с помощью EtherCAT
PLANET IECC-210R — это промышленный медиаконвертер EtherCAT, поддерживающий протокол EtherCAT для современных распределенных промышленных приложений. IECC-210R служит преобразователем из оптоволокна в медь для промышленного EtherCAT. Он может передавать протокол EtherCAT через оптоволоконные порты IECC-201T или IECJ-410FT. Благодаря преимуществу оптоволоконного кабеля дальность передачи данных IECC-210T/IECJ-410FT и IECC-210R может быть увеличена до 60 км (в зависимости от возможностей модуля SFP). Компактный размер и возможность монтажа на DIN-рейку упрощают установку в шкафу. Съемные клеммные колодки и светодиодный индикатор помогают пользователям обслуживать и настраивать свою систему.
Гибкая установка
IECC-210R идеальное решение для соединения EtherCAT, которое обеспечивает быструю установку, мониторинг состояния соединения в режиме реального времени, широкий диапазон напряжения питания и широкий диапазон рабочих температур для повышения эффективности работы, что делает их подходящими для суровых условий. Они оснащен четырьмя портами 100BASE-TX RJ45. Благодаря технологии EtherCAT можно поддерживать до 65 535 устройств без ограничений по типу используемой топологии — линия, шина, дерево, звезда или любое другое расположение.
Синхронизация

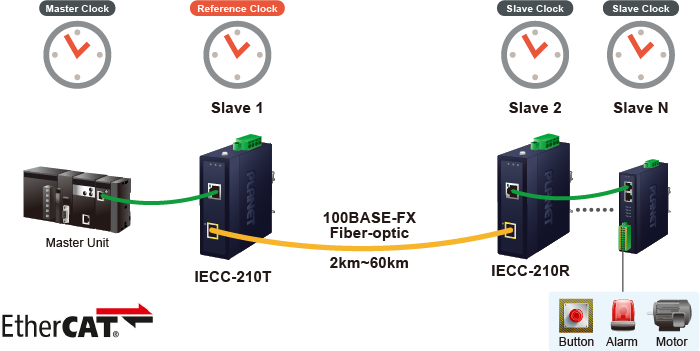

Ведомое устройство EtherCAT выполняет циклические последовательности вычислений и/или задачи копирования данных с определенным интервалом (циклом). Длительность рабочего цикла подчиненного устройства EtherCAT (например, в диапазоне от нескольких мкс до нескольких мс) может быть получена из разных источников. Узел EtherCAT может измерять разницу во времени между отправкой и возвратом кадра. Механизм распределенных часов EtherCAT может обеспечить точное время синхронизации менее 1 мкс между каждым ведомым модулем.
Удобная и надежная система питания

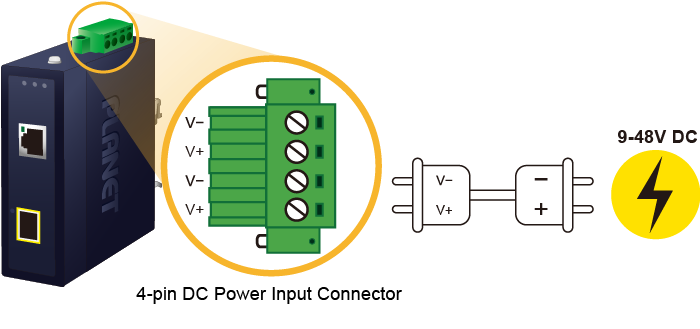

IECC-210R оснащен 4-контактным разъемом ввода питания с винтовой фиксацией. Схемы питания разветвителя имеют защиту от переполюсовки, благодаря чему устройство не выйдет из строя при ошибочном подключении кабелей. Кроме того, встроенный источник питания имеет широкий диапазон входного напряжения (от 9 до 48 В постоянного тока), повышая совместимость с различным оборудованием.
Сложные условия эксплуатации

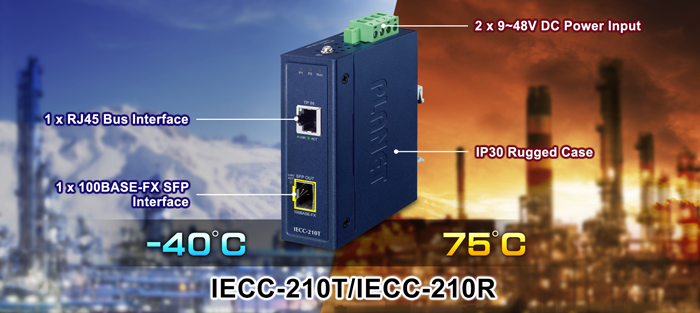

Благодаря алюминиевому промышленному корпусу со степенью защиты IP30 IECC-210R обеспечивает низкий уровень восприимчивости к электромагнитным помехам и сильным скачкам напряжения, которые могут встречаться в промышленных условиях или в шкафах управления дорожным движением. Способный работать в диапазоне температур от -40 до 75 градусов С, коммутатор может быть размещен практически в любых сложных условиях.
Конвертер промышленного класса для автоматизации производства

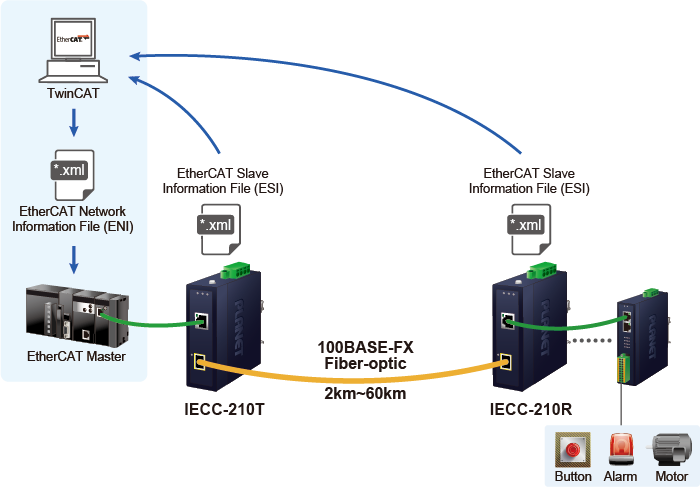

IECC-210R — медиаконвертер EtherCAT для распределенных промышленных приложений. Комплект с оптоволокном позволяет увеличить расстояние передачи данных и обеспечивает мощные функции в компактном размере. Конструкция на DIN-рейке и шлейфовое подключение с использованием технологии EtherCAT упрощают установку модулей в полевых условиях. С помощью стандартного файла ESI пользователи всегда могут найти подходящие модули ввода-вывода для своих высокоскоростных приложений на базе EtherCAT.
- 1 x 100BASE-TX RJ45 bus interface
- 1 x 100BASE-FX SFP interface
- LED indicators for the input status
- 9 ~ 48V DC wide input voltage range
- Supports EtherCAT Distributed Clock (DC) mode
- EtherCAT conformance test tool verified
