Обеспечение цифровой трансформации с помощью EtherCAT

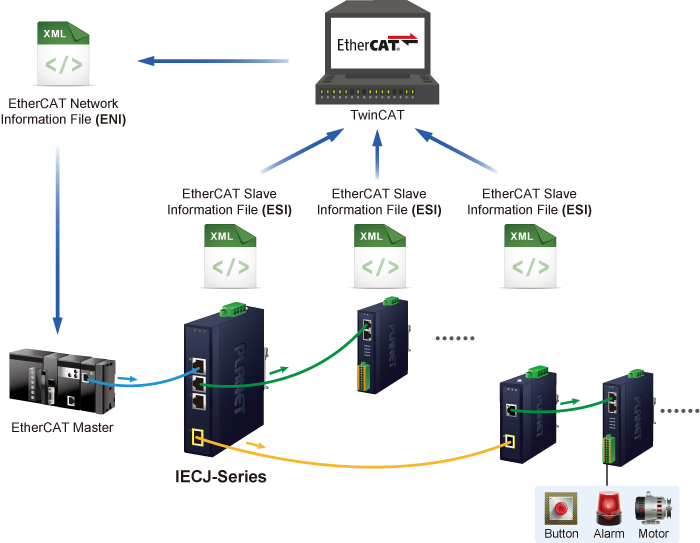

PLANET IECJ-410FT — это промышленное ведомое устройство EtherCAT, поддержвающее протокол EtherCAT для современных распределенных промышленных приложений. 4-портовое соединение EtherCAT IECJ-410FT можно использовать в сегменте терминала EtherCAT в любом желаемом месте между терминалами EtherCAT и позволяет настроить топологию EtherCAT «звезда». Модульный звездообразный концентратор EtherCAT можно реализовать, используя несколько блоков IECJ-410FT на станции. Его компактный размер и монтаж на DIN-рейку упрощают установку в шкафу. Съемные клеммные колодки и светодиодный индикатор помогают пользователям обслуживать и настраивать свою систему.

Гибкая установка

IECJ-410FT — идеальное решение для соединения EtherCAT, которое обеспечивает быструю установку, мониторинг состояния соединения в режиме реального времени, широкий диапазон напряжения питания и широкий диапазон рабочих температур для повышения эффективности работы, что делает их подходящими для суровых условий. Они оснащен четырьмя портами 100BASE-TX RJ45. Благодаря технологии EtherCAT можно поддерживать до 65 535 устройств без ограничений по типу используемой топологии — линия, шина, дерево, звезда или любое другое расположение.

Синхронизация

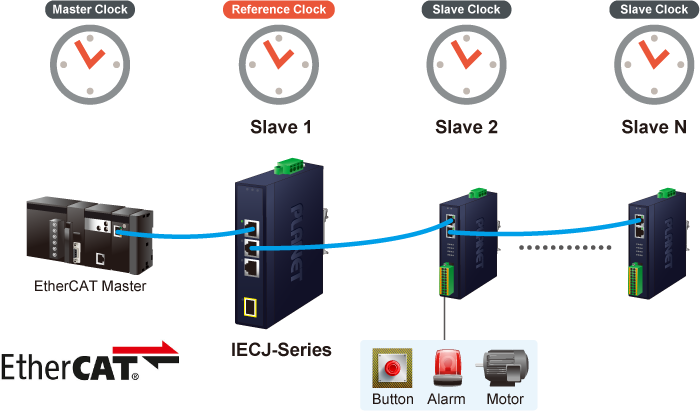

Ведомое устройство EtherCAT выполняет циклические последовательности вычислений и/или задачи копирования данных с определенным интервалом (циклом). Длительность рабочего цикла подчиненного устройства EtherCAT (например, в диапазоне от нескольких мкс до нескольких мс) может быть получена из разных источников. Узел EtherCAT может измерять разницу во времени между отправкой и возвратом кадра. Механизм распределенных часов EtherCAT может обеспечить точное время синхронизации менее 1 мкс между каждым ведомым модулем.

Удобная и надежная система питания

Сложные условия эксплуатации

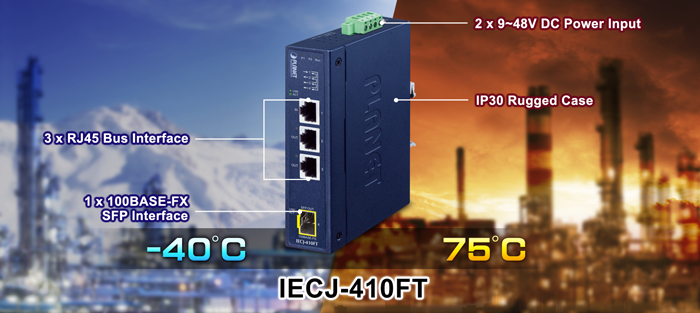

Благодаря алюминиевому промышленному корпусу со степенью защиты IP30 IECJ-410FT обеспечивает низкий уровень восприимчивости к электромагнитным помехам и сильным скачкам напряжения, которые могут встречаться в промышленных условиях или в шкафах управления дорожным движением. Способный работать в диапазоне температур от -40 до 75 градусов С, коммутатор может быть размещен практически в любых сложных условиях.

Дублированное питание для высоконадежных сетевых решений

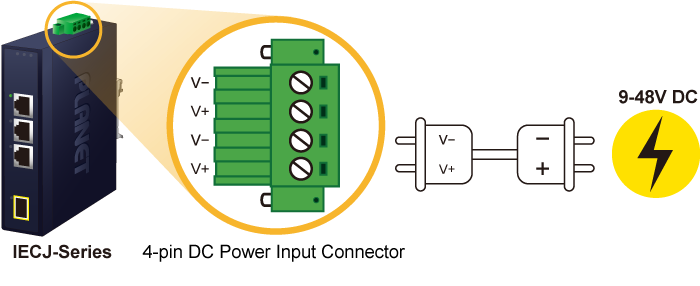

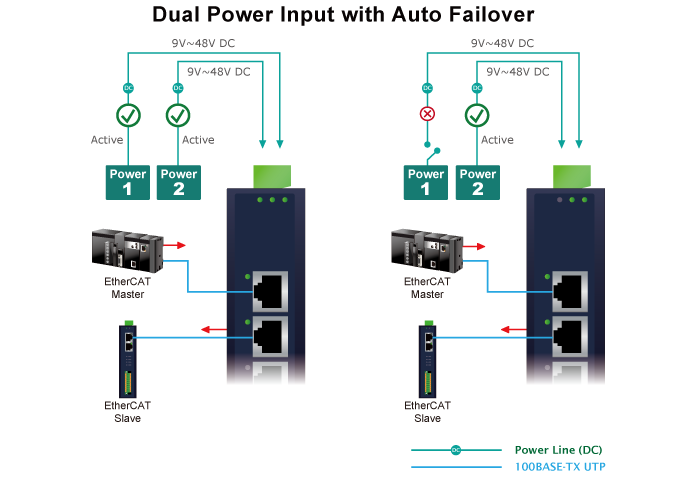

IECJ-410FT имеет систему дублированного ввода питания с широким диапазоном напряжений (9–48 В постоянного тока), встроенную в сеть автоматизации заказчика для повышения надежности и времени безотказной работы системы. В приведенном ниже примере, когда канал питания 1 выходит из строя, автоматически активируется аппаратная функция аварийного переключения, чтобы продолжать питание IECJ-410FT через блок питания без прерывания работы.

Гибкая и простая установка в ограниченном пространстве

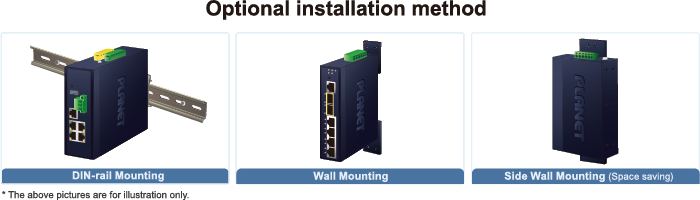

IECJ-410FT имеет компактные размеры и специально разработан для установки в ограниченном пространстве, например, в настенном шкафу. Он может быть установлен на стену или на DIN-рейке, что делает его использование более гибким и простым в любом месте с ограниченным пространством.
