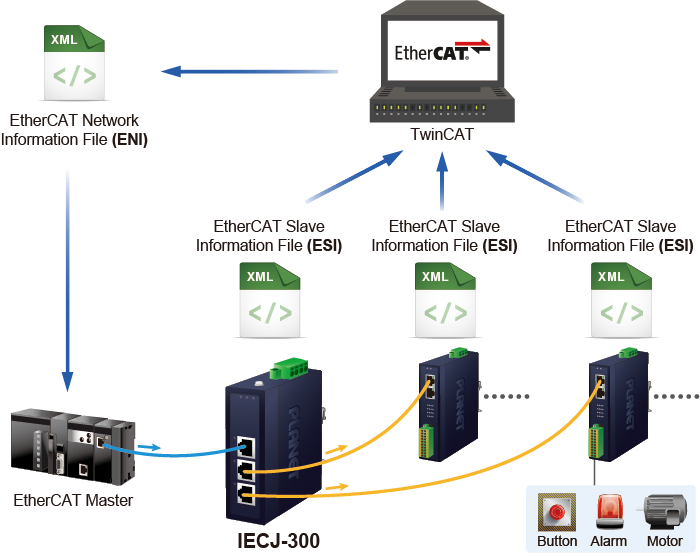

Раздельное преобразование данных с помощью EtherCAT

PLANET IECJ-300 — это промышленное устройство EtherCAT, поддерживающее протокол EtherCAT для современных распределенных промышленных приложений. 3-портовое соединение EtherCAT IECJ-300 можно использовать в сегменте терминала EtherCAT в любом желаемом месте между терминалами EtherCAT и позволяет настроить топологию звезды EtherCAT. Модульный звездообразный концентратор EtherCAT можно реализовать, используя несколько блоков IECJ-300 на станции. Его компактный размер и монтаж на DIN-рейку упрощают установку в шкафу. Съемные клеммные колодки и светодиодный индикатор помогают пользователям обслуживать и настраивать свою систему.

Гибкая установка

IECJ-300 - это идеальное решение, которое обеспечивает быструю установку, мониторинг состояния соединения в режиме реального времени, широкий диапазон напряжений питания и широкий диапазон рабочих температур, что делает его пригодным для сложных условий эксплуатации. С помощью технологии EtherCAT можно поддерживать сеть до 65 535 устройств без ограничений по типу используемой топологии — линия, шина, дерево, звезда или любое другое взаимное расположение устройств.

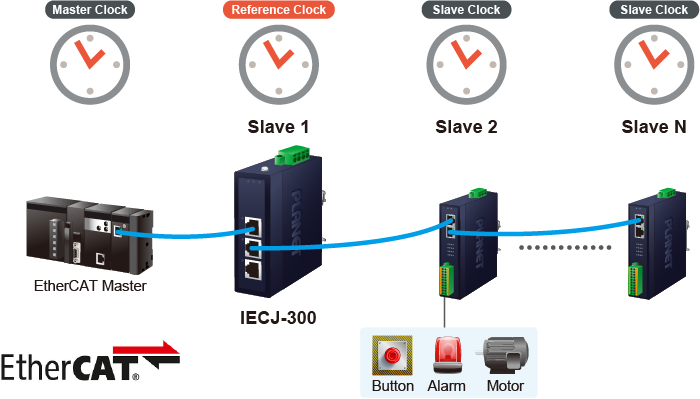

Синхронизация

Ведомое устройство EtherCAT выполняет циклические последовательности вычислений и/или задачи копирования данных с определенным интервалом (циклом). Длительность рабочего цикла подчиненного устройства EtherCAT (например, в диапазоне от нескольких мкс до нескольких мс) может быть получена из разных источников. Узел EtherCAT может измерять разницу во времени между отправкой и возвратом кадра. Механизм распределенных часов EtherCAT может обеспечить точное время синхронизации менее 1 мкс между каждым ведомым модулем.

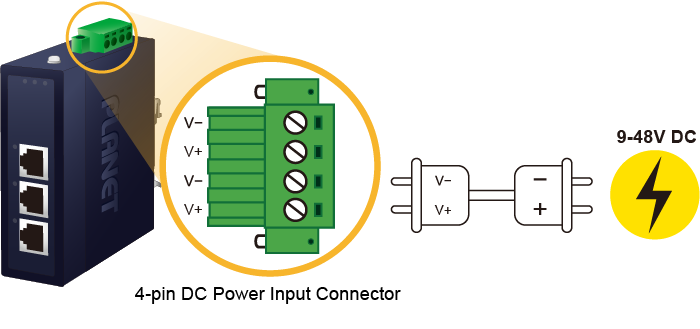

Удобная и надежная система питания

IECJ-300 оснащен 4-контактным разъемом ввода питания с винтовой фиксацией. Схемы питания разветвителя имеют защиту от переполюсовки, благодаря чему устройство не выйдет из строя при ошибочном подключении кабелей. Кроме того, встроенный источник питания имеет широкий диапазон входного напряжения (от 9 до 48 В постоянного тока), повышая совместимость с различным оборудованием.

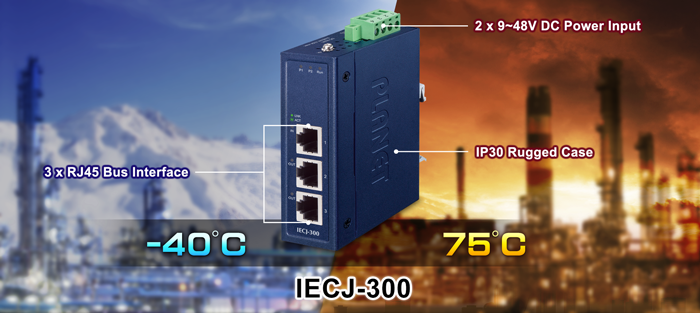

Сложные условия эксплуатации

Разветвитель IECJ-300 выполнен в металлическом корпусе с защитой класса IP30 и имеет высокий уровень невосприимчивости к электромагнитным помехам. Схемы питания устойчивы электромагнитным помехам и сильным скачкам напряжения, которые могут встречаться в промышленных условиях. Конструкция корпуса обеспечивает естественную вентиляцию, и благодаря отсутствию вентилятора разветвитель работает бесшумно.  IECJ-300 работает при температуре окружающего воздуха от -40 до 75 градусов С, что позволяет использовать его практически в любых сложных условиях, включая заводские цеха и шкафы систем управления дорожным движением.

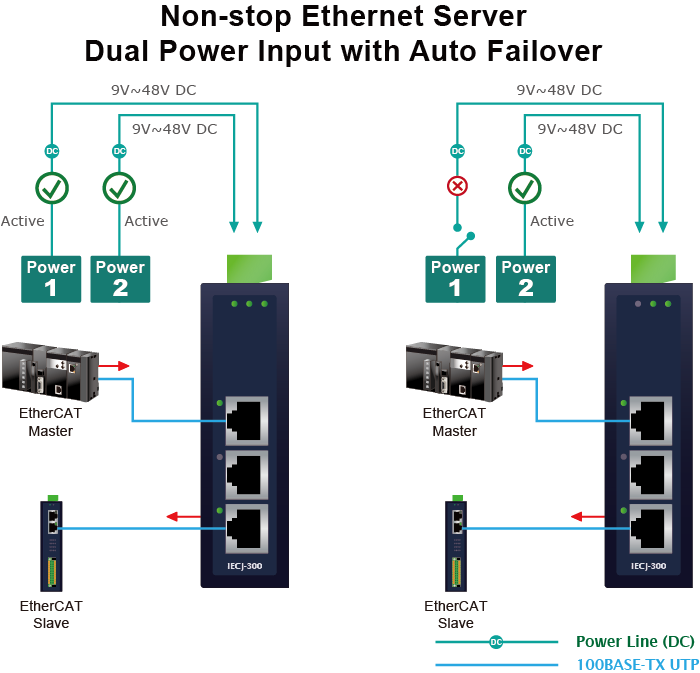

Дублированное питание для высоконадежных сетевых решений

IECJ-300 имеет систему дублированного ввода питания с широким диапазоном напряжений (9–48 В постоянного тока), встроенную в сеть автоматизации заказчика для повышения надежности и времени безотказной работы системы. В приведенном ниже примере, когда канал питания 1 выходит из строя, автоматически активируется аппаратная функция аварийного переключения, чтобы продолжать питание IECJ-300 через блок питания 2 без прерывания работы.

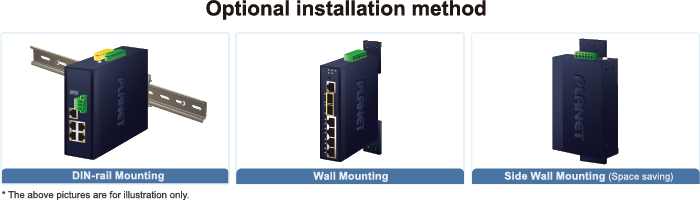

Гибкая и простая установка в ограниченном пространстве

IECJ-300 имеет компактные размеры и специально разработан для установки в ограниченном пространстве, например, в настенном шкафу. Он может быть установлен на стену или на DIN-рейке, что делает его использование более гибким и простым в любом месте с ограниченным пространством.
