Интеграция Modbus TCP/RTU/ASCII в промышленную сеть

PLANET добавила промышленный протокол Modbus TCP/IP к своим легко интегрируемым продуктам уровня промышленного управления, которые поставляются с системой SCADA/HMI и другими системами сбора данных на заводах. Кроме того, промышленная ИТ-сеть SNMP модернизируется до сети Modbus TCP/IP промышленной автоматизации. Продукты уровня промышленного управления PLANET с протоколом Modbus TCP/IP предлагают гибкие решения сетевого подключения для среды промышленной автоматизации.

Для завершения прикладного решения для среды промышленной автоматизации PLANET анонсировала первый однопортовый RS232/422/485 шлюз Modbus промышленного уровня серии IMG-210xT, мост, который преобразует протокол Modbus TCP/IP в протокол Modbus RTU/ASCII. Он имеет широкий диапазон рабочих температур от -40 до 75 градусов C и компактный, но прочный металлический корпус со степенью защиты IP30.

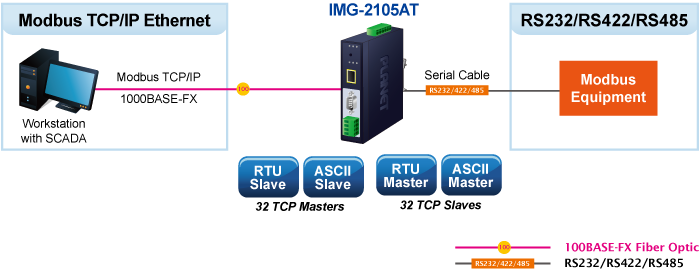

Конверсионный мост для гибкого развертывания сети

IMG-210xT может служить переходным мостом между оборудованием с протоколом Modbus RTU/ASCII и рабочими станциями администраторов, на которых работает протокол Modbus TCP/IP. Последовательный интерфейс RS-232/422/485 IMG-2400T обеспечивает режим работы Modbus RTU/ASCII и различные варианты скорости передачи данных для удовлетворения требований интеграции между протоколом Modbus TCP/IP, протоколом Modbus RTU Master/Slave и ведущим устройством Modbus ASCII Master/Slave протокол.

Преимущество использования IMG-210xT заключается в том, чтобы помочь пользователям легко построить промышленную среду между протоколом Modbus TCP/IP и протоколом Modbus RTU/ASCII, тем самым предлагая прикладное решение для промышленного оборудования управления без портов Ethernet и промышленного управления. Управление оборудованием возможно только через рабочую станцию ​​промышленного ПК или промышленную панель управления.

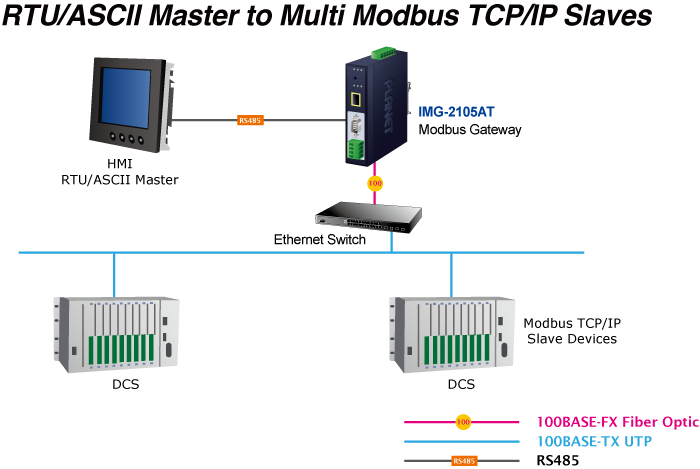

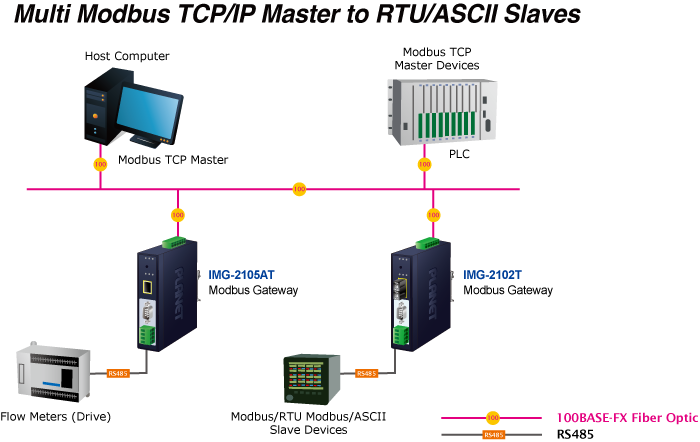

Кроме того, эффективное решение по интеграции устройств Modbus Ethernet, последовательного оборудования Modbus или нескольких ведущих/ведомых устройств Modbus в промышленной гибридной сети обеспечивает следующее:

• Режим Master поддерживает до 32 TCP запросов на подключение
• Режим Slave поддерживает до 32 TCP запросов на подключение

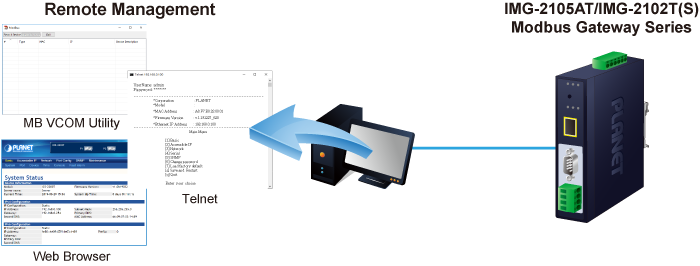

Удаленное управление

Серия IMG-210xT превращает подключенное промышленное оборудование Modbus RTU/ASCII в IP-устройства и позволяет подключаться к сети Modbus TCP/IP через последовательный интерфейс RS232/422/485 и порт Ethernet 100BASE-FX. Он обеспечивает удаленное веб-управление и интерфейс Telnet для эффективного удаленного управления сетью. Серия IMG-210xT также предоставляет утилиту PLANET Modbus Gateway и поддерживает утилиту PLANET Smart Discovery, которая помогает сетевому администратору легко получить текущую информацию об адресе IP-подсети или изменить настройку IP-адреса подсети серии IMG-210xT.

Мониторинг состояния порта через Modbus

IMG-210xT отображает подробную информацию об общем количестве байтов, переданных и полученных через последовательный интерфейс RS-232/422/485, а также подробное общее количество кадров, переданных и полученных через удаленный веб-интерфейс/интерфейс управления Telnet. Эта функция позволяет сетевому администратору проверять состояние и статистику IMG-210xT через один последовательный интерфейс RS-232/422/485.

Стабильная производительность в сложных условиях

Серия IMG-210xT обеспечивает высокий уровень защиты от электромагнитных помех и сильных скачков напряжения, которые обычно возникают на производственных площадках или в шкафах управления дорожным движением со стороны обочины. Диапазон рабочих температур от -40 до 75 градусов C позволяет размещать серию IMG-210xT практически в любых сложных условиях.

Серия IMG-210xT оснащена компактным металлическим корпусом со степенью защиты IP30, который позволяет монтировать на стену для эффективного использования пространства шкафа. Серия IMG-210xT также представляет собой интегрированный источник питания с широким диапазоном напряжений (от 9 до 48 В постоянного тока / 24 В переменного тока), идеально подходящий для работы по всему миру с приложениями высокой доступности.

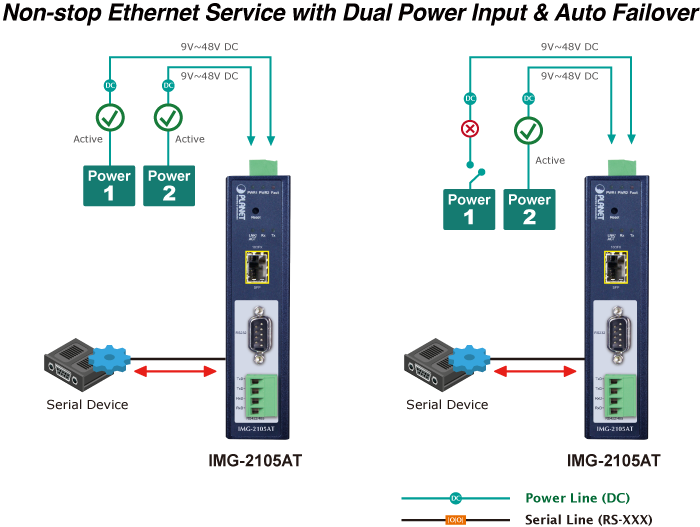

Резервированное питание для высоконадежных сетевых решений

IMG-210xTоснащен мощной двойной системой питания с широким диапазоном напряжений (12–48 В постоянного тока), включенной в сеть автоматизации заказчика для повышения надежности системы и увеличения времени безотказной работы. В приведенном ниже примере, когда источник питания 1 не работает, функция аппаратного переключения при сбое активируется автоматически, чтобы продолжать подачу питания на IMG-210xTчерез источник питания 2 без каких-либо перерывов в работе.
