Интеграция Modbus TCP/RTU/ASCII в промышленную сеть

PLANET добавила промышленный протокол Modbus TCP/IP к своим легко интегрируемым продуктам уровня промышленного управления, которые поставляются с системой SCADA/HMI и другими системами сбора данных на заводах. Кроме того, промышленная ИТ-сеть SNMP модернизируется до сети Modbus TCP/IP промышленной автоматизации. Продукты уровня промышленного управления PLANET с протоколом Modbus TCP/IP предлагают гибкие решения сетевого подключения для среды промышленной автоматизации.

Для завершения прикладного решения для среды промышленной автоматизации PLANET анонсировала первый однопортовый шлюз RS232/422/485 Modbus промышленного уровня, IMG-2100T, мост, который преобразует протокол Modbus TCP/IP в протокол Modbus RTU/ASCII. Он имеет широкий диапазон рабочих температур от -40 до 75 градусов C и компактный, но прочный металлический корпус со степенью защиты IP30.

Конверсионный мост для гибкого развертывания сети

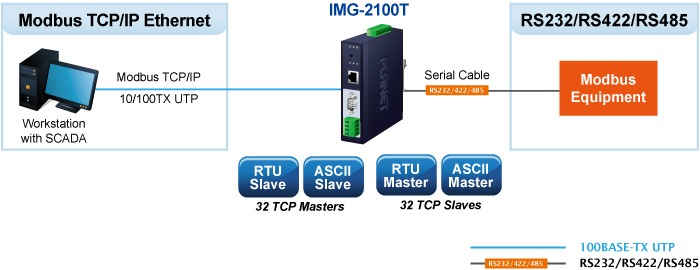

IMG-2100T может служить переходным мостом между оборудованием с протоколом Modbus RTU/ASCII и рабочими станциями администраторов, на которых работает протокол Modbus TCP/IP. Последовательный интерфейс RS-232/422/485 IMG-2100T обеспечивает режим работы Modbus RTU/ASCII и различные варианты скорости передачи данных для удовлетворения требований интеграции между протоколом Modbus TCP/IP, протоколом Modbus RTU Master/Slave и устройством Master/Slave протокола Modbus ASCII.

Преимущество использования IMG-2100T заключается в том, чтобы помочь пользователям легко построить промышленную среду между протоколом Modbus TCP/IP и протоколом Modbus RTU/ASCII, тем самым предлагая прикладное решение для промышленного оборудования управления без портов Ethernet и промышленного управления. Управление оборудованием возможно только через рабочую станцию ​​промышленного ПК или промышленную панель управления.

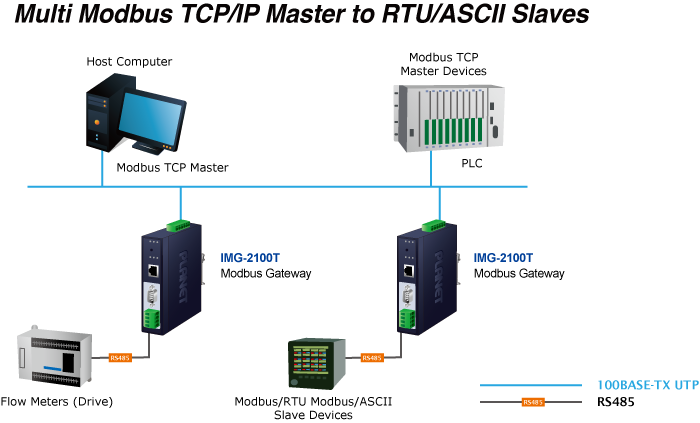

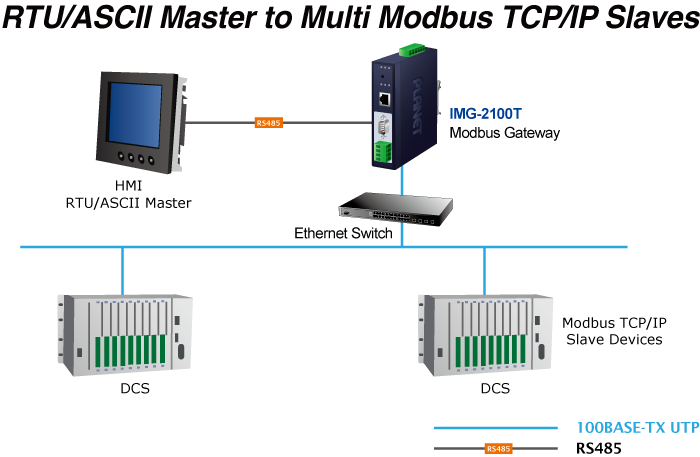

Кроме того, эффективное решение по интеграции устройств Modbus Ethernet, последовательного оборудования Modbus или нескольких ведущих/ведомых устройств Modbus в промышленной гибридной сети обеспечивает следующее:

• Режим Master поддерживает до 32 TCP slave запросов на подключение
• Режим Slave поддерживает до 32 TCP master запросов на подключение

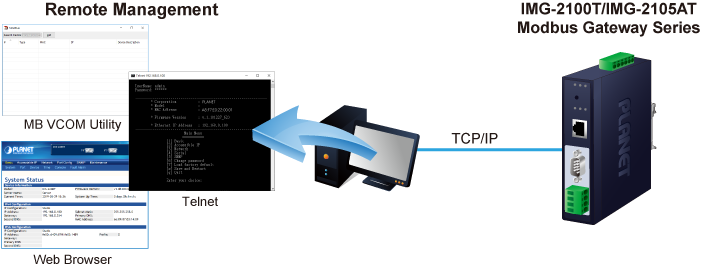

Удаленное управление

IMG-2100T превращает подключенное промышленное оборудование Modbus RTU/ASCII в IP-устройства и может подключаться к сети Modbus TCP/IP через последовательный интерфейс RS232/422/485 и порт Ethernet 10/100BASE-TX RJ45. Он обеспечивает удаленное веб-управление и интерфейс Telnet для эффективного удаленного управления сетью. IMG-2100T также предоставляет утилиту PLANET Modbus Gateway и поддерживает утилиту PLANET Smart Discovery, которая помогает сетевому администратору легко получить информацию о текущем адресе IP-подсети или изменить настройку адреса IP-подсети IMG-2100T .

Мониторинг состояния порта через Modbus

IMG-2100T отображает подробную информацию об общем количестве байтов, переданных и полученных через последовательный интерфейс RS-232/422/485, а также подробное общее количество кадров, переданных и полученных через удаленный веб-интерфейс/интерфейс управления Telnet. Эта функция позволяет сетевому администратору проверять состояние и статистику IMG-2100T через один последовательный интерфейс RS-232/422/485.

Стабильная производительность в сложных условиях

IMG-2100T обеспечивает высокий уровень устойчивости к электромагнитным помехам и сильным скачкам напряжения, которые обычно возникают на производственных площадках или в шкафах управления дорожным движением. Диапазон рабочих температур от -40 до 75 градусов Цельсия позволяет размещать IMG-2100T практически в любых сложных условиях.

IMG-2100T оснащена компактным металлическим корпусом со степенью защиты IP30, который позволяет монтировать на стену для эффективного использования пространства шкафа. IMG-2100T также может подключаться к источнику питания с широким диапазоном напряжений (от 9 до 48 В постоянного тока / 24 В переменного тока), что идеально подходит для работы по всему миру с приложениями высокой доступности.

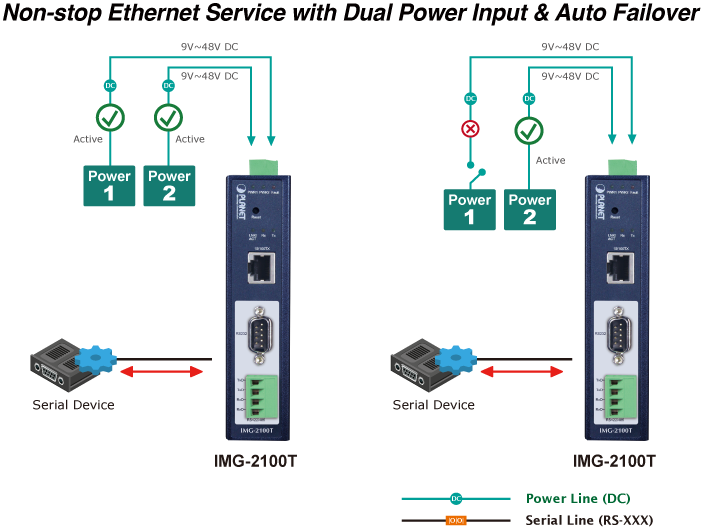

Резервированное питание для высоконадежных сетевых решений

IMG-2100T имеет систему дублированного ввода питания с широким диапазоном напряжений (9V~48V DC / 24V AC), встроенную в сеть автоматизации заказчика для повышения надежности и времени безотказной работы системы. В приведенном ниже примере, когда канал питания 1 выходит из строя, автоматически активируется аппаратная функция аварийного переключения, чтобы продолжать питание устройства через канал питания 2 без прерывания работы.
