Интеграция в сеть Modbus TCP/RTU/ASCII

Однопортовый  шлюз RS-232/422/485 Modbus PLANET MG-110 поддерживает стандартный протокол Modbus, что позволяет конвертировать любые протоколы Modbus между Modbus TCP, Modbus RTU и Modbus ASCII для всех поддерживаемых аппаратных интерфейсов. Его последовательный протокол можно использовать для промышленной автоматизации, где установлена система SCADA или HMI. Более того, его сетевая интеграция может быть повышена с сети SNMP до автоматизированной сети Modbus TCP, что обеспечивает соединение через Ethernet на большие расстояния, что делает сетевую инфраструктуру более гибкой.

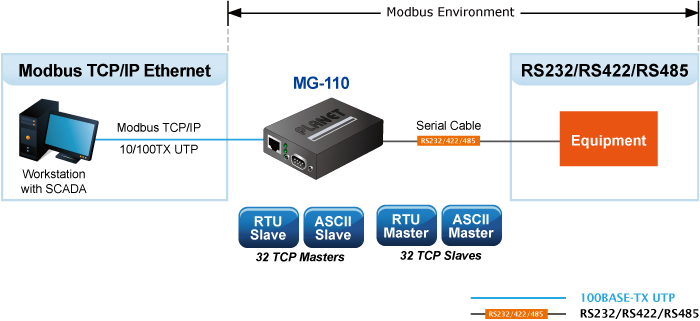

Конверсионный мост для гибкого развертывания сети

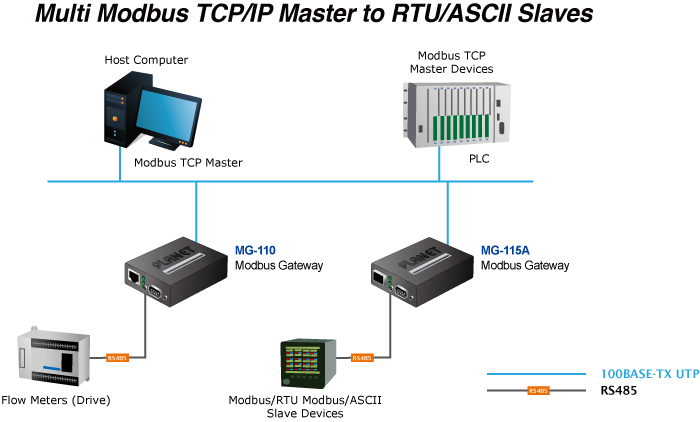

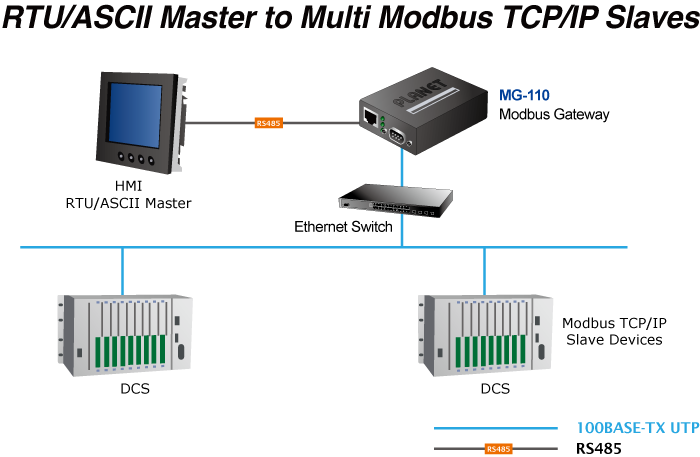

MG-110 может служить переходным мостом между оборудованием с протоколом Modbus RTU/ASCII и рабочими станциями администраторов, на которых работает протокол Modbus TCP/IP. Последовательный интерфейс RS-232/422/485 MG-110 обеспечивает режим работы Modbus RTU/ASCII и различные варианты скорости передачи данных для удовлетворения требований интеграции между протоколом Modbus TCP/IP, протоколом Modbus RTU Master/Slave и устройством Master/Slave протокола Modbus ASCII.

Преимущество использования MG-110 заключается в том, чтобы помочь пользователям легко построить промышленную среду между протоколом Modbus TCP/IP и протоколом Modbus RTU/ASCII, тем самым предлагая прикладное решение для промышленного оборудования управления без портов Ethernet и промышленного управления. Управление оборудованием возможно только через рабочую станцию ​​промышленного ПК или промышленную панель управления.

Кроме того, эффективное решение по интеграции устройств Modbus Ethernet, последовательного оборудования Modbus или нескольких ведущих/ведомых устройств Modbus в промышленной гибридной сети обеспечивает следующее:

• Режим Master поддерживает до 32 TCP slave запросов на подключение
• Режим Slave поддерживает до 32 TCP master запросов на подключение

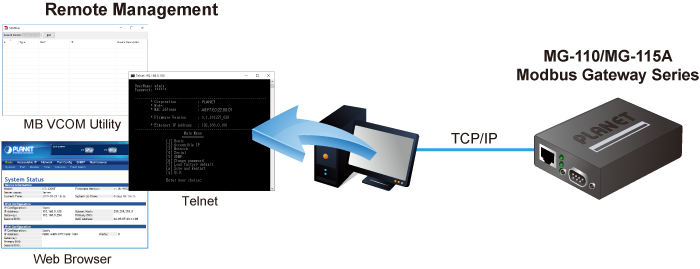

Удаленное управление

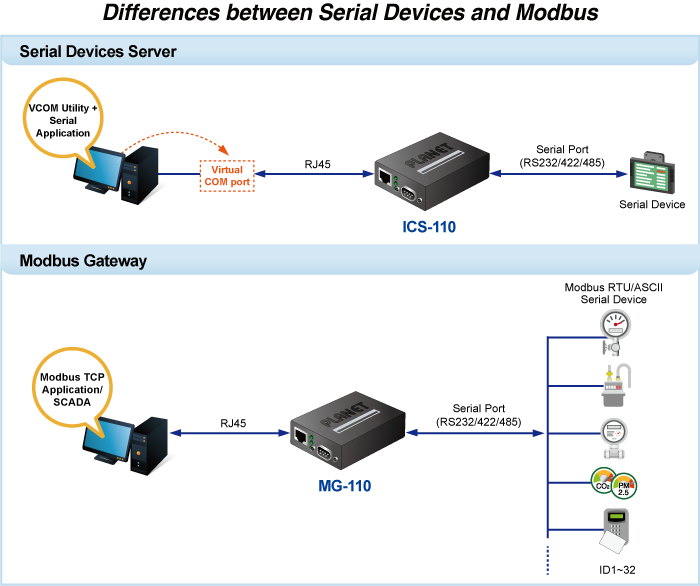

MG-110 превращает подключенное оборудование Modbus RTU/ASCII в IP-устройства и может подключаться к сети Modbus TCP/IP через последовательный интерфейс R232/422/485 и порт Ethernet 100BASE-FX. Он обеспечивает удаленное веб-управление и интерфейс Telnet для эффективного удаленного управления сетью. MG-110 также предоставляет утилиту PLANET Modbus Gateway и поддерживает утилиту PLANET Smart Discovery, которая помогает сетевому администратору легко получить информацию о текущем адресе IP-подсети или изменить настройку адреса IP-подсети MG-110.

Мониторинг состояния порта через Modbus

MG-110 отображает подробную информацию об общем количестве байтов, переданных и полученных через последовательный интерфейс RS-232/422/485, а также подробное общее количество кадров, переданных и полученных через удаленный веб-интерфейс/интерфейс управления Telnet. Эта функция позволяет сетевому администратору проверять состояние и статистику MG-110 через один последовательный интерфейс RS-232/422/485.

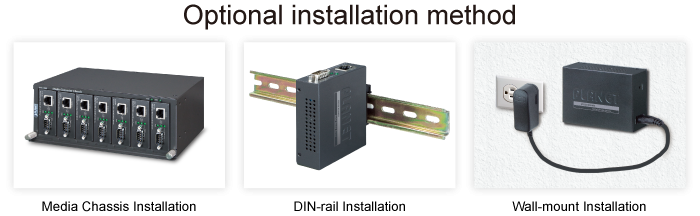

Легкая установка в шасси

MG-110 можно использовать как отдельное устройство или как вставной модуль к шасси медиаконвертера PLANET (шасси MC-700 и MC-1500). Медиа-шасси может обеспечить питание постоянного тока для MG-110 и может быть установлено на DIN-рейке или на стене для эффективного использования пространства шкафа без необходимости замены существующего серийного оборудования и системы программного обеспечения.
