Доступное решение для интеграции Modbus TCP/RTU/ASCII в сеть

PLANET добавила промышленный протокол Modbus TCP/IP к своим легко интегрируемым продуктам уровня промышленного управления, которые поставляются с системой SCADA/HMI и другими системами сбора данных на заводах. Кроме того, промышленная ИТ-сеть SNMP модернизируется до сети промышленной автоматизации Modbus TCP/IP. Продукты уровня промышленного управления PLANET с протоколом Modbus TCP/IP предлагают гибкие решения сетевого подключения для среды промышленной автоматизации.

Для завершения прикладного решения для среды промышленной автоматизации PLANET анонсировала первый 4-портовый шлюз Modbus RS232/422/485 промышленного уровня, IMG-2400T, мост, который преобразует протокол Modbus TCP/IP в протокол Modbus RTU/ASCII. Он имеет широкий диапазон рабочих температур от -40 до 75 градусов C и компактный, но прочный металлический корпус со степенью защиты IP40.

Конверсионный мост для гибкого развертывания сети

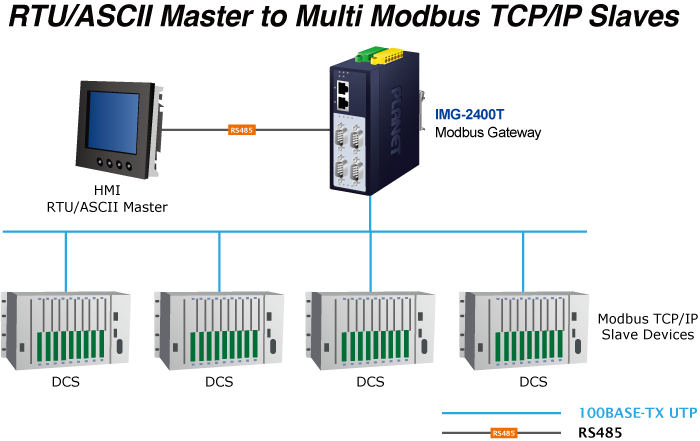

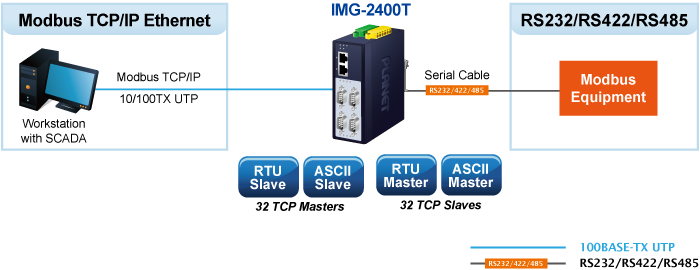

IMG-2400T может служить переходным мостом между оборудованием с протоколом Modbus RTU/ASCII и рабочими станциями администраторов, на которых работает протокол Modbus TCP/IP. Последовательный интерфейс RS232/422/485 IMG-2400T обеспечивает режим работы Modbus RTU/ASCII и различные варианты скорости передачи данных для удовлетворения требований интеграции между протоколом Modbus TCP/IP, протоколом Modbus RTU Master/Slave и ведущим устройством Modbus ASCII Master/Slave протокол.

Преимущество использования IMG-2400T заключается в том, чтобы помочь пользователям легко построить промышленную среду между протоколом Modbus TCP/IP и протоколом Modbus RTU/ASCII, тем самым предлагая прикладное решение для промышленного оборудования управления без портов Ethernet и промышленного управления. Управление оборудованием возможно только через рабочую станцию ​​промышленного ПК или промышленную панель управления.

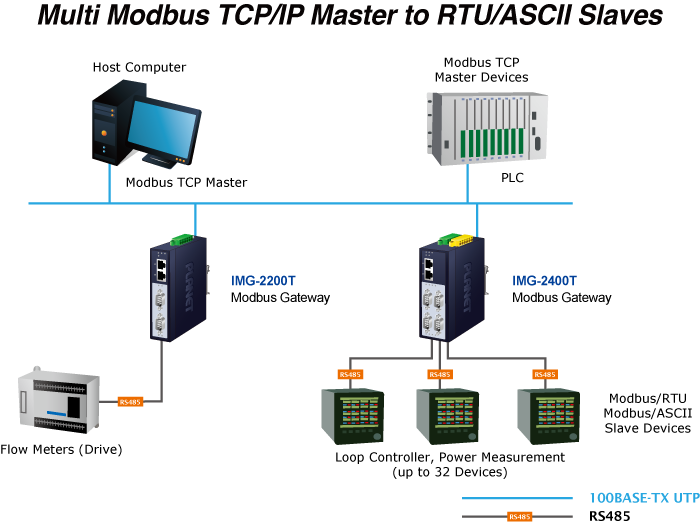

Кроме того, эффективное решение по интеграции устройств Modbus Ethernet, последовательного оборудования Modbus или нескольких ведущих/ведомых устройств Modbus в промышленной гибридной сети обеспечивает следующее:

• Режим Master поддерживает до 32 запросов на подключение TCP
• Режим Slave поддерживает до 32 запросов на подключение TCP

Удаленное управление

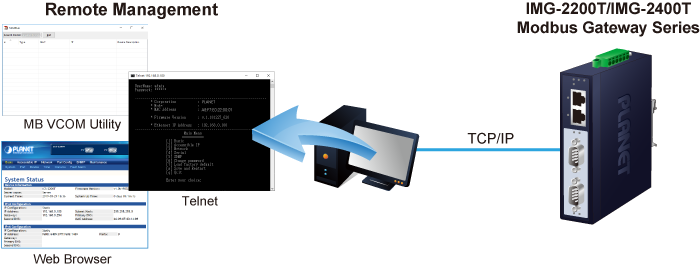

IMG-2400T превращает подключенное промышленное оборудование Modbus RTU/ASCII в IP-устройства и может подключаться к сети Modbus TCP/IP через последовательный интерфейс RS232/422/485 и порт Ethernet 10/100BASE-TX RJ45. Он обеспечивает удаленное веб-управление и интерфейс Telnet для эффективного удаленного управления сетью. IMG-2400T также предоставляет утилиту PLANET Modbus Gateway и поддерживает утилиту PLANET Smart Discovery, которая помогает сетевому администратору легко получить информацию о текущем адресе IP-подсети или изменить настройку адреса IP-подсети IMG-2400T.

Мониторинг состояния порта через Modbus

IMG-2400T отображает подробную информацию об общем количестве байтов, переданных и полученных через последовательный интерфейс RS232/422/485, а также подробное общее количество кадров, переданных и полученных через удаленный веб-интерфейс/интерфейс управления Telnet. Эта функция позволяет сетевому администратору проверять состояние и статистику IMG-2400T через один последовательный интерфейс RS232/422/485.

Стабильная производительность в сложных условиях

IMG-2400T обеспечивает высокий уровень защиты от электромагнитных помех и сильных электрических перенапряжений, которые обычно возникают на производственных площадках или в шкафах управления дорожным движением. Диапазон рабочих температур от -40 до 75 градусов C позволяет размещать IMG-2400T практически в любых сложных условиях.

IMG-2400T оснащен компактным металлическим корпусом со степенью защиты IP40, который позволяет монтировать его на стену для эффективного использования пространства шкафа. IMG-2400T также представляет собой встроенный источник питания с широким диапазоном напряжений (от 12 до 48 В постоянного тока), идеально подходящий для работы по всему миру с приложениями высокой доступности.

Эффективная сигнализация для лучшей защиты

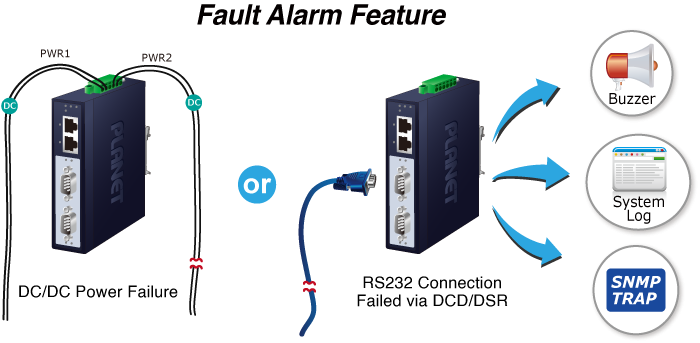

IMG-2400T оснащен функцией сигнализации о сбое, которая может предупредить пользователей, если что-то не так с сервером последовательных устройств. Благодаря этой идеальной функции пользователям не придется тратить время на поиск проблемы. Это поможет сэкономить время и человеческие ресурсы. IMG-2400T обеспечивает функцию оповещения о событиях, которая помогает диагностировать неисправное устройство в зависимости от того, произошел ли разрыв сетевого соединения или реакция на перезагрузку.

Резервированное питание для высоконадежных сетевых решений

IMG-2400T оснащен мощной двойной системой питания с широким диапазоном напряжений (12–48 В постоянного тока), включенной в сеть автоматизации заказчика для повышения надежности системы и увеличения времени безотказной работы. В приведенном ниже примере, когда источник питания 1 не работает, функция аппаратного переключения при сбое активируется автоматически, чтобы продолжать подачу питания на IMG-2400T через источник питания 2 без каких-либо перерывов в работе.

Дискретный ввод/вывод для систем сигнализации

Благодаря цифровому входу и цифровому выходу на передней панели внешний сигнал тревоги может помочь пользователям через цифровой вход обнаружить и зарегистрировать состояние внешнего устройства (например, детектора взлома двери), а затем немедленно отправить сигнал тревоги о событии администратору. Цифровой выход можно использовать для оповещения администратора, если последовательный порт IMG-2400T показывает DCD, измененный DSR или сбой питания.
