Обеспечение цифрового перехода с помощью EtherCAT

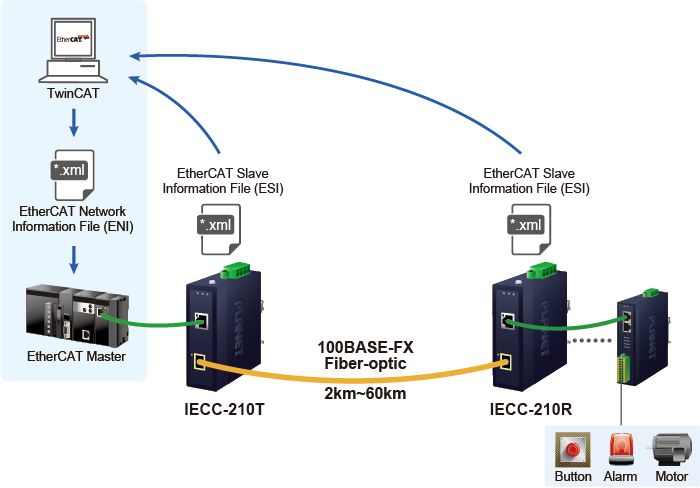

PLANET IECC-210-KIT (IECC-210T + IECC-210R) — это комплект конвертеров для передачи трафика EtherCAT по оптическому кабелю, предназначенный для промышленного применения. IECC-210T принимает пакеты EtherCAT по медному кабелю и передает его на оптоволокно, а IECC-210R делает обратную операцию. Он может рассматриваться как два отдельных устройства EtherCAT. Благодаря оптоволоконному кабелю дальность передачи данных между IECC-210T и IECC-210R может достигать 60 км (в зависимости от использованного модуля SFP). Компактный размер конвертеров облегчает их размещение на DIN-рейке и монтаж в шкаф. Съемные клеммные колодки и светодиодный индикатор помогут устаналивать и обслуживать оборудование.

Удобная установка

IECC-210-KIT — это идеальное решение, которое обеспечивает быструю установку, мониторинг состояния соединения в режиме реального времени, широкий диапазон напряжений питания и широкий диапазон рабочих температур, что делает его пригодным для сложных условий эксплуатации. Оба конвертера комплекта оснащены одним портом 100BASE-TX RJ45 и одним портом 100BASE-FX SFP. С помощью технологии EtherCAT можно поддерживать сеть до 65 535 устройств без ограничений по типу используемой топологии — линия, шина, дерево, звезда или любое другое взаимное расположение устройств.

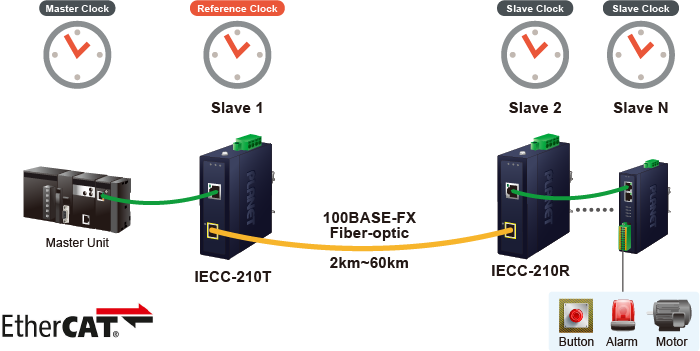

Синхронизация

Ведомое устройство EtherCAT выполняет циклические последовательности вычислений и/или задачи копирования данных с определенным интервалом (циклом). Длительность рабочего цикла подчиненного устройства EtherCAT (например, в диапазоне от нескольких мкс до нескольких мс) может быть получена из разных источников. Узел EtherCAT может измерять разницу во времени между отправкой и возвратом кадра. Механизм распределенных часов EtherCAT может обеспечить точное время синхронизации менее 1 мкс между каждым ведомым модулем.

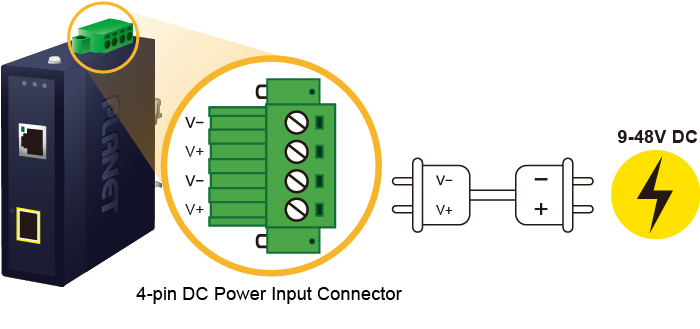

Удобная и надежная система питания

Конвертеры комплекта IECC-210-KIT оснащены 4-контактным разъемом ввода питания с винтовой фиксацией. Схемы питания конвертеров имеют защиту от переполюсовки, благодаря чему устройство не выйдет из строя при ошибочном подключении кабелей. Кроме того, встроенный источник питания конвертеров имеет широкий диапазон входного напряжения (от 9 до 48 В постоянного тока), повышая совместимость с различным оборудованием.

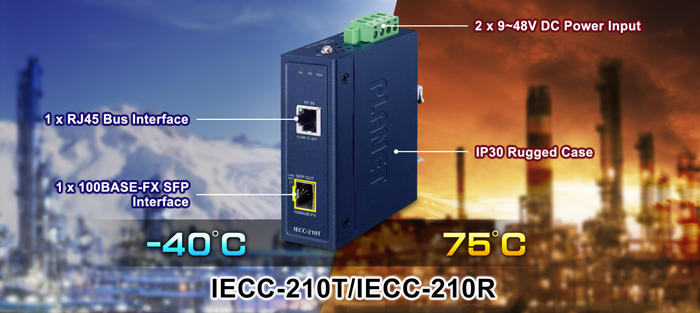

Сложные условия эксплуатации

Конвертеры комплекта IECC-210-KIT выполнены в металлическом корпусе с защитой класса IP30 и имеют высокий уровень невосприимчивости к электромагнитным помехам. Схемы питания устойчивы электромагнитным помехам и сильным скачкам напряжения, которые могут встречаться в промышленных условиях. Конструкция корпуса обеспечивает естественную вентиляцию, и благодаря отсутствию вентилятора конвертер рабоатет бесшумно. Конвертеры комплекта работают при температуре окружающего воздуха от -40 до 75 градусов С, что позволяет использовать их практически в любых сложных условиях, включая заводские цеха и шкафы систем управления дорожным движением.
