Обеспечение цифровой трансформации с помощью EtherCAT
PLANET IECJ-400 — это промышленное ведомое устройство EtherCAT, поддержвающее протокол EtherCAT для современных распределенных промышленных приложений. 4-портовое соединение EtherCAT IECJ-400 можно использовать в сегменте терминала EtherCAT в любом желаемом месте между терминалами EtherCAT и позволяет настроить топологию EtherCAT «звезда». Модульный звездообразный концентратор EtherCAT можно реализовать, используя несколько блоков IECJ-400 на станции. Его компактный размер и монтаж на DIN-рейку упрощают установку в шкафу. Съемные клеммные колодки и светодиодный индикатор помогают пользователям обслуживать и настраивать свою систему.
Гибкая установка
IECJ-400 — идеальное решение для соединения EtherCAT, которое обеспечивает быструю установку, мониторинг состояния соединения в режиме реального времени, широкий диапазон напряжения питания и широкий диапазон рабочих температур для повышения эффективности работы, что делает их подходящими для суровых условий. Они оснащен четырьмя портами 100BASE-TX RJ45. Благодаря технологии EtherCAT можно поддерживать до 65 535 устройств без ограничений по типу используемой топологии — линия, шина, дерево, звезда или любое другое расположение.
Синхронизация

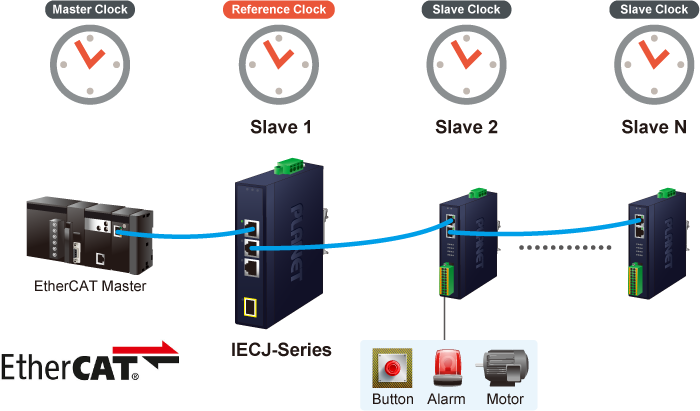

Ведомое устройство EtherCAT выполняет циклические последовательности вычислений и/или задачи копирования данных с определенным интервалом (циклом). Длительность рабочего цикла подчиненного устройства EtherCAT (например, в диапазоне от нескольких мкс до нескольких мс) может быть получена из разных источников. Узел EtherCAT может измерять разницу во времени между отправкой и возвратом кадра. Механизм распределенных часов EtherCAT может обеспечить точное время синхронизации менее 1 мкс между каждым ведомым модулем.
Удобная и надежная система питания

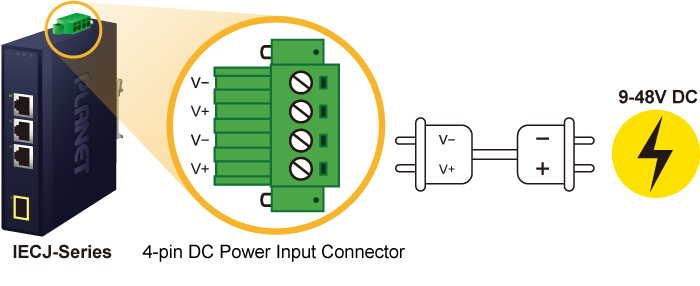

IECJ-400 оснащен 4-контактным разъемом ввода питания с винтовой фиксацией. Схемы питания разветвителя имеют защиту от переполюсовки, благодаря чему устройство не выйдет из строя при ошибочном подключении кабелей. Кроме того, встроенный источник питания имеет широкий диапазон входного напряжения (от 9 до 48 В постоянного тока), повышая совместимость с различным оборудованием.
Сложные условия эксплуатации

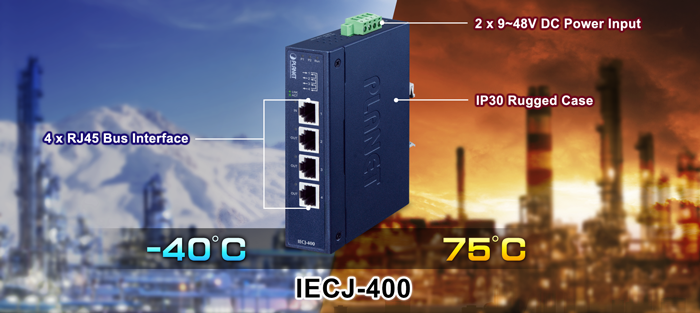

Благодаря алюминиевому промышленному корпусу со степенью защиты IP30 IECJ-400 обеспечивает низкий уровень восприимчивости к электромагнитным помехам и сильным скачкам напряжения, которые могут встречаться в промышленных условиях или в шкафах управления дорожным движением. Способный работать в диапазоне температур от -40 до 75 градусов С, коммутатор может быть размещен практически в любых сложных условиях.
Дублированное питание для высоконадежных сетевых решений

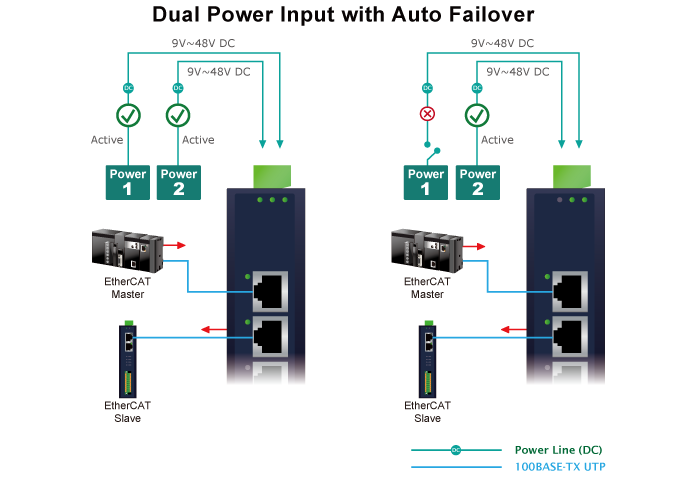

IECJ-400 имеет систему дублированного ввода питания с широким диапазоном напряжений (9–48 В постоянного тока), встроенную в сеть автоматизации заказчика для повышения надежности и времени безотказной работы системы. В приведенном ниже примере, когда канал питания 1 выходит из строя, автоматически активируется аппаратная функция аварийного переключения, чтобы продолжать питание IECJ-400 через блок питания 2 без прерывания работы.
Гибкая и простая установка в ограниченном пространстве

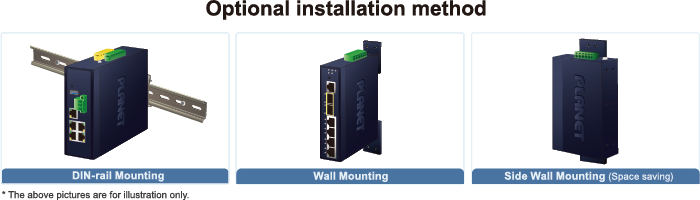

IECJ-400 имеет компактные размеры и специально разработан для установки в ограниченном пространстве, например, в настенном шкафу. Он может быть установлен на стену или на DIN-рейке, что делает его использование более гибким и простым в любом месте с ограниченным пространством.
Подходит для автоматизации производства и многого другого

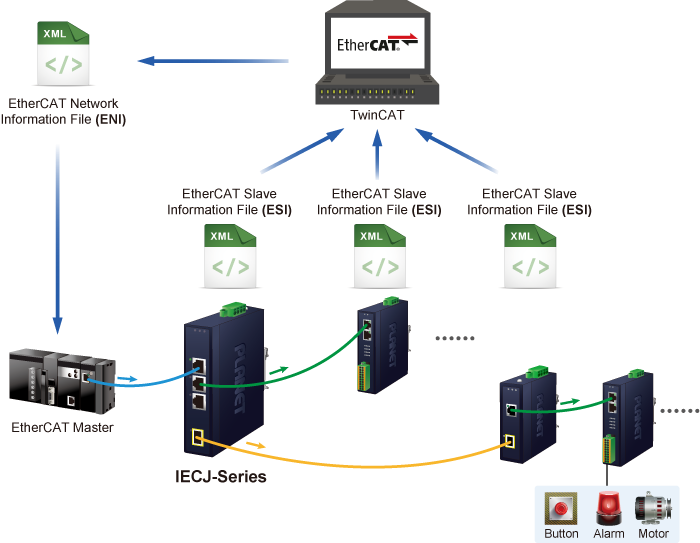

Коммутатор IECJ-400 EtherCAT, разработанный для распределенных промышленных приложений, подходит для автоматизации производства и многого другого. Его 3 медных порта (один вход и два выхода) могут расширить сеть для передачи данных. Он предоставляет мощные функции, обладая при этом небольшими размерами. Монтаж на DIN-рейку и гирляндное подключение по технологии EtherCAT позволяют легко устанавливать slave-устройства в сегменте сети. С помощью стандартного файла ESI пользователи всегда могут найти подходящие модули ввода-вывода для своих высокоскоростных приложений на основе EtherCAT.
- Four 100BASE-TX RJ45 bus interfaces
- LED indicators for the input status
- 9 ~ 48V DC wide input voltage range
- EtherCAT Distributed Clock (DC) mode
- Verified by EtherCAT conformance test tool
